Descripción

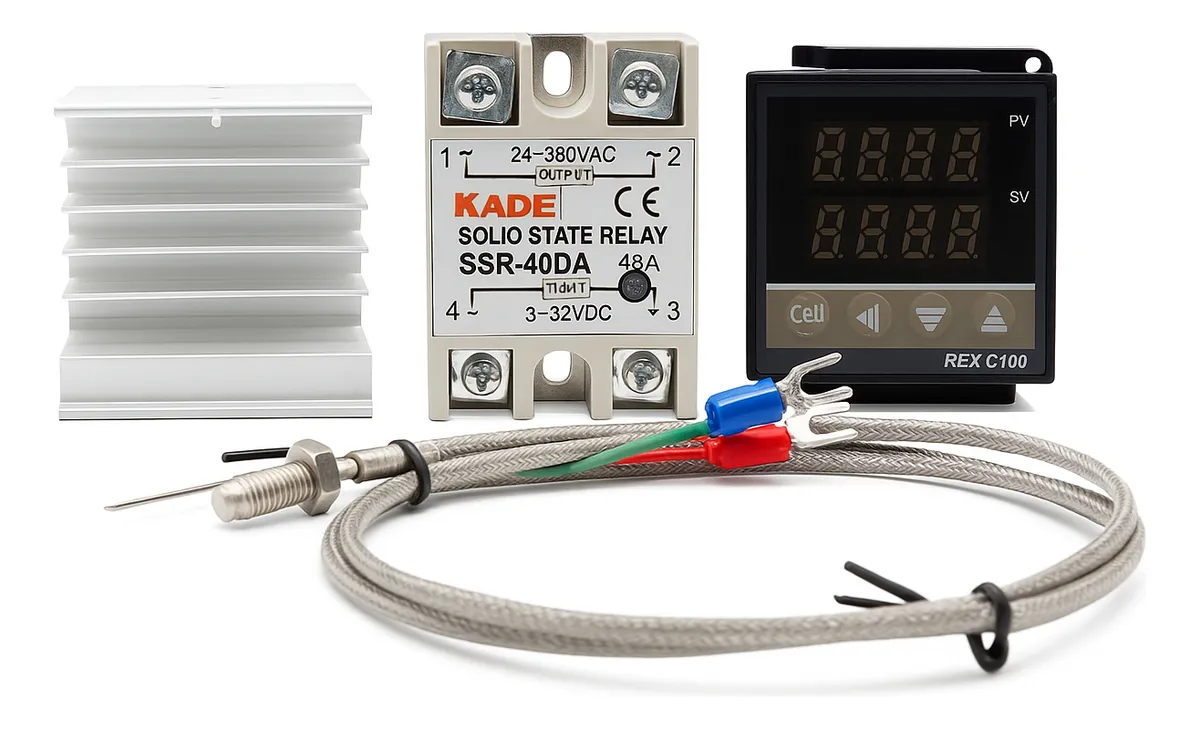

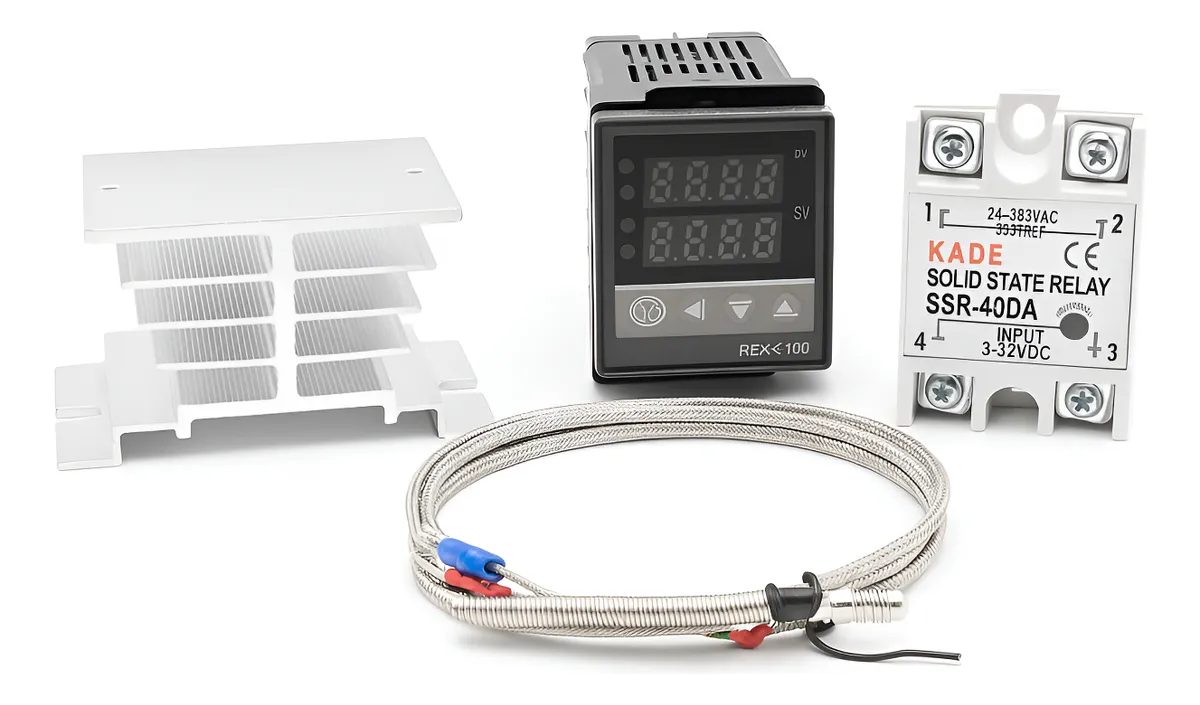

Este kit de control de temperatura incluye un controlador digital PID REX-C100, un relé de estado sólido SSR-40DA, un termopar tipo K de 1 metro y su base disipadora. Es ideal para aplicaciones que requieren una regulación precisa y estable de temperatura, como hornos eléctricos, extrusoras, incubadoras, impresoras 3D, secadores y sistemas industriales. Su funcionamiento confiable y su instalación sencilla lo convierten en una solución completa para automatizar procesos térmicos.
Ficha técnica

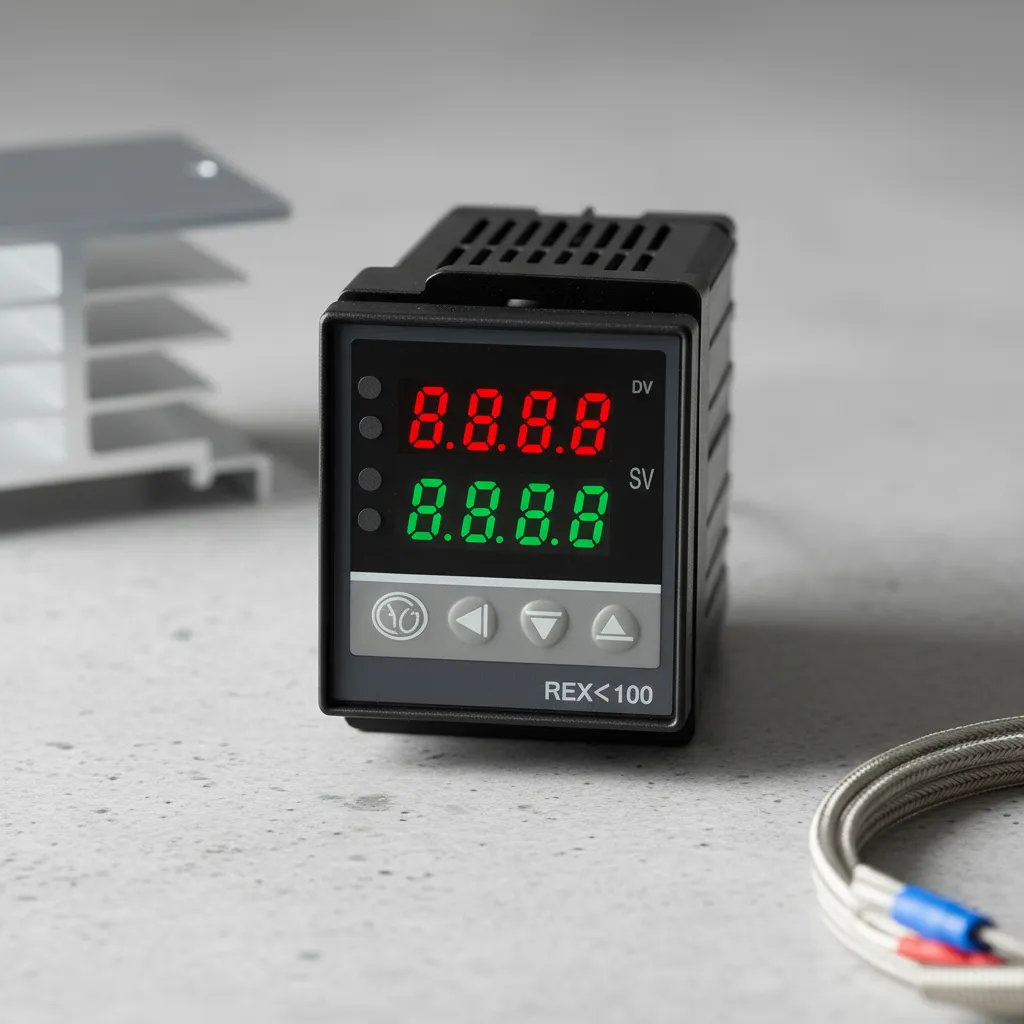

Controlador de temperatura: REX-C100, tecnología PID.
Alimentación del controlador: 100 a 240 V AC.
Tipo de sensor compatible: termopar tipo K.
Rango de medición (según variante común): 0 a 400 °C o hasta 0 a 1300 °C.
Precisión del controlador: aproximadamente ±0,5 %.
Salida del controlador: salida lógica para manejo de relé SSR.
Relé de estado sólido: modelo SSR-40DA.
Capacidad del relé: 40 A.
Voltaje de carga del relé: 24 a 380 V AC.
Voltaje de entrada para control: 3 a 32 V DC.

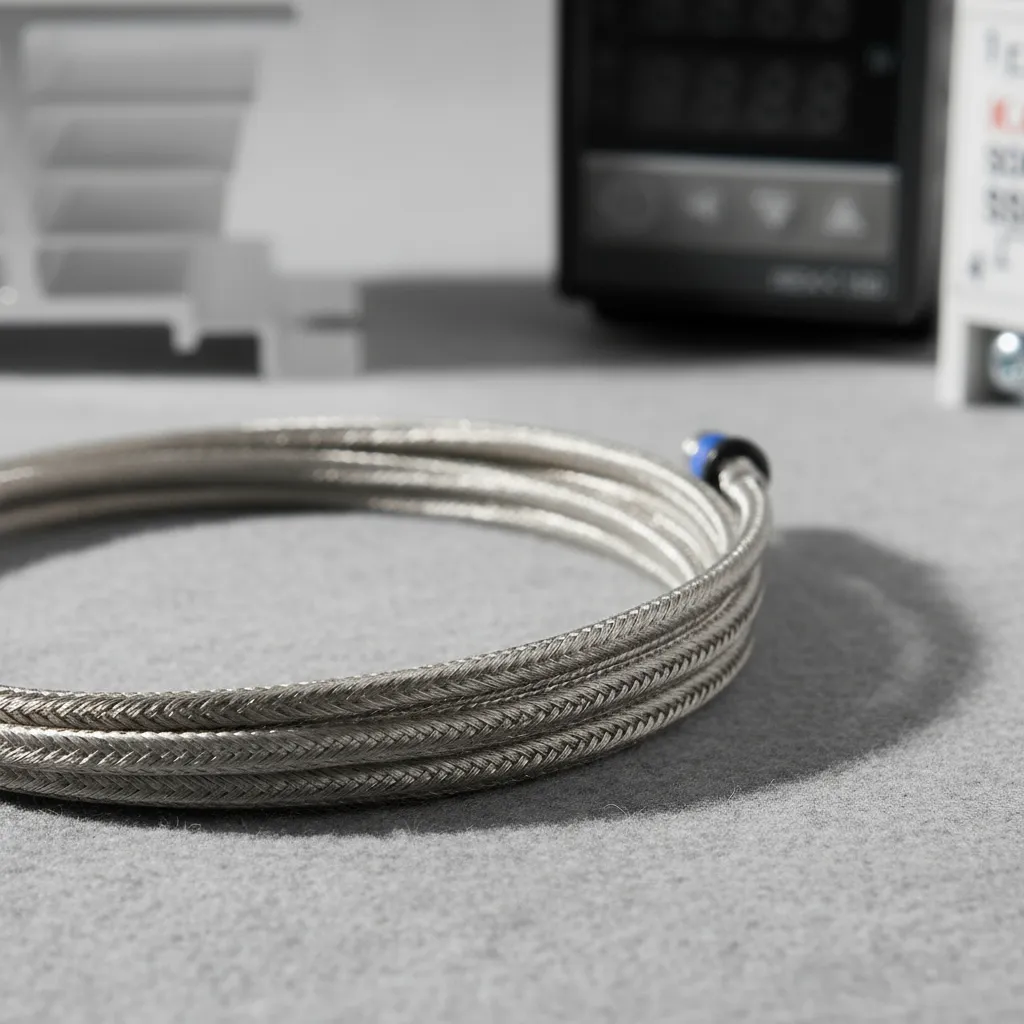

Termopar tipo K: longitud aproximada 1 metro.
Base disipadora: aluminio para montaje del SSR.
Dimensiones del controlador: 48 x 48 mm montaje en panel.
Dimensiones aproximadas del SSR: 62 x 45 x 23 mm.
Especificaciones
Control PID automático con ajuste fino para mantener temperaturas estables.
Pantalla dual para visualizar temperatura actual (PV) y temperatura objetivo (SV).
Carcasa del controlador resistente y apta para montaje en panel.
Termocupla tipo K adecuada para altas temperaturas y respuesta rápida.
Relé SSR sin partes mecánicas móviles, ideal para cargas frecuentes.
Disipador incluido para evitar sobrecalentamiento del SSR durante uso prolongado.
Adecuado para cargas resistivas como resistencias calefactoras y equipos térmicos.
Tiempo de muestreo rápido que mejora la precisión en aplicaciones industriales.
Modo de uso
Instalar el controlador REX-C100 en un panel recortado a 48 x 48 mm.
Conectar la alimentación eléctrica del controlador siguiendo la identificación de los terminales.
Conectar el termopar tipo K a las entradas de medición del controlador, asegurando buena sujeción.
Fijar el SSR-40DA al disipador de aluminio y luego realizar las conexiones de entrada y salida del relé según el circuito a controlar.
Conectar la salida lógica del controlador al SSR para que el controlador pueda activar la carga.
Encender el sistema y configurar el tipo de sensor, el rango de trabajo y el valor de temperatura objetivo.
Verificar que la lectura de temperatura sea correcta y que la carga encienda y apague conforme la regulación PID.
Antes de modificar cableados o realizar mantenimiento, desconectar siempre la alimentación del equipo.
