Descripción

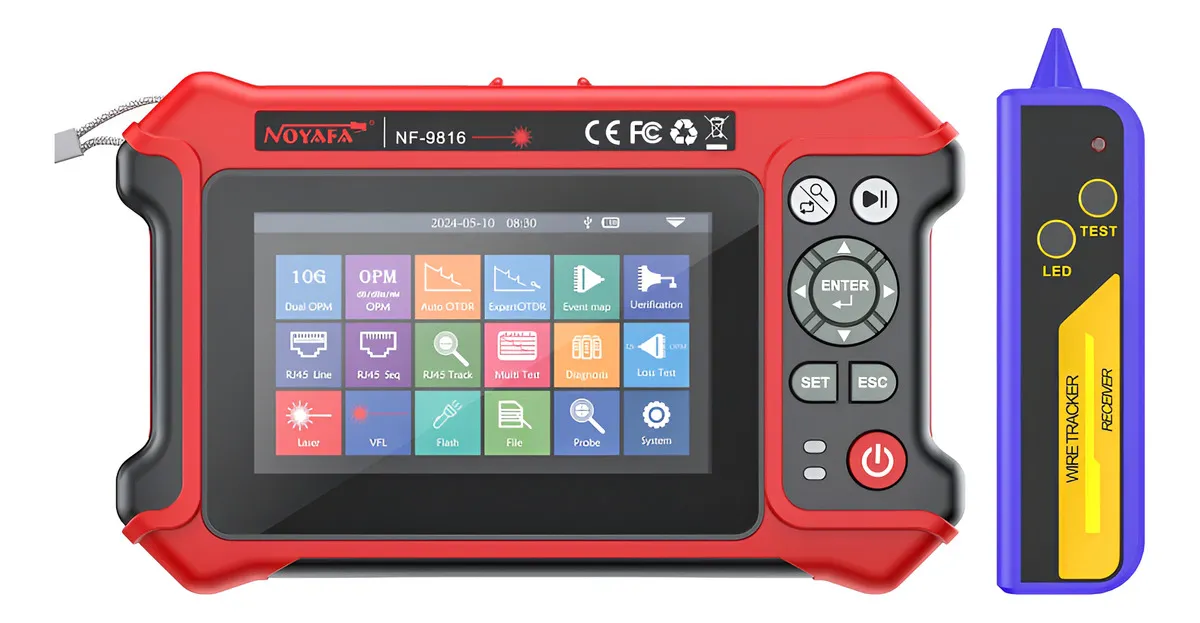

El medidor de fibra óptica OTDR Noyafa 1310/1550 nm PC es un instrumento profesional diseñado para analizar la calidad y continuidad de redes de fibra óptica. Permite localizar fallas, pérdidas y empalmes con alta precisión, ideal para técnicos en instalación y mantenimiento de sistemas FTTH, CATV, LAN y WAN. Su diseño portátil y pantalla LCD a color facilitan la operación en campo.
Ficha técnica
Marca: Noyafa
Modelo: OTDR 1310/1550 nm PC
Tipo de equipo: Reflectómetro Óptico en el Dominio del Tiempo (OTDR)
Longitudes de onda: 1310 nm y 1550 nm
Rango dinámico: 22 – 28 dB (según versión)
Resolución: 0,1 m
Distancia máxima de prueba: hasta 80 km
Pantalla: LCD a color de 3,5 – 4 pulgadas
Conector óptico: FC/PC
Fuente de luz incorporada: VFL (650 nm)
Medidor de potencia óptica: incorporado

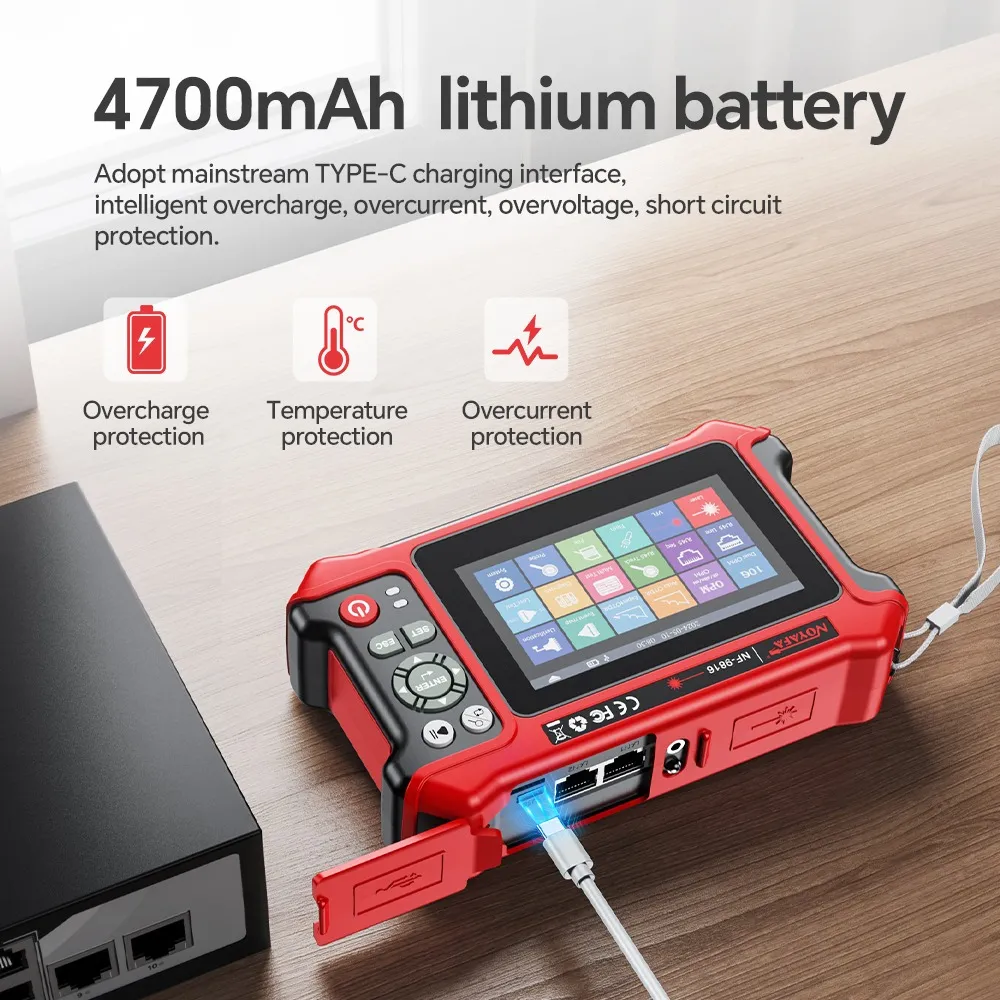

Batería: recargable de litio, hasta 10 horas de autonomía
Puerto USB: sí, para transferencia de datos y actualización de firmware
Especificaciones

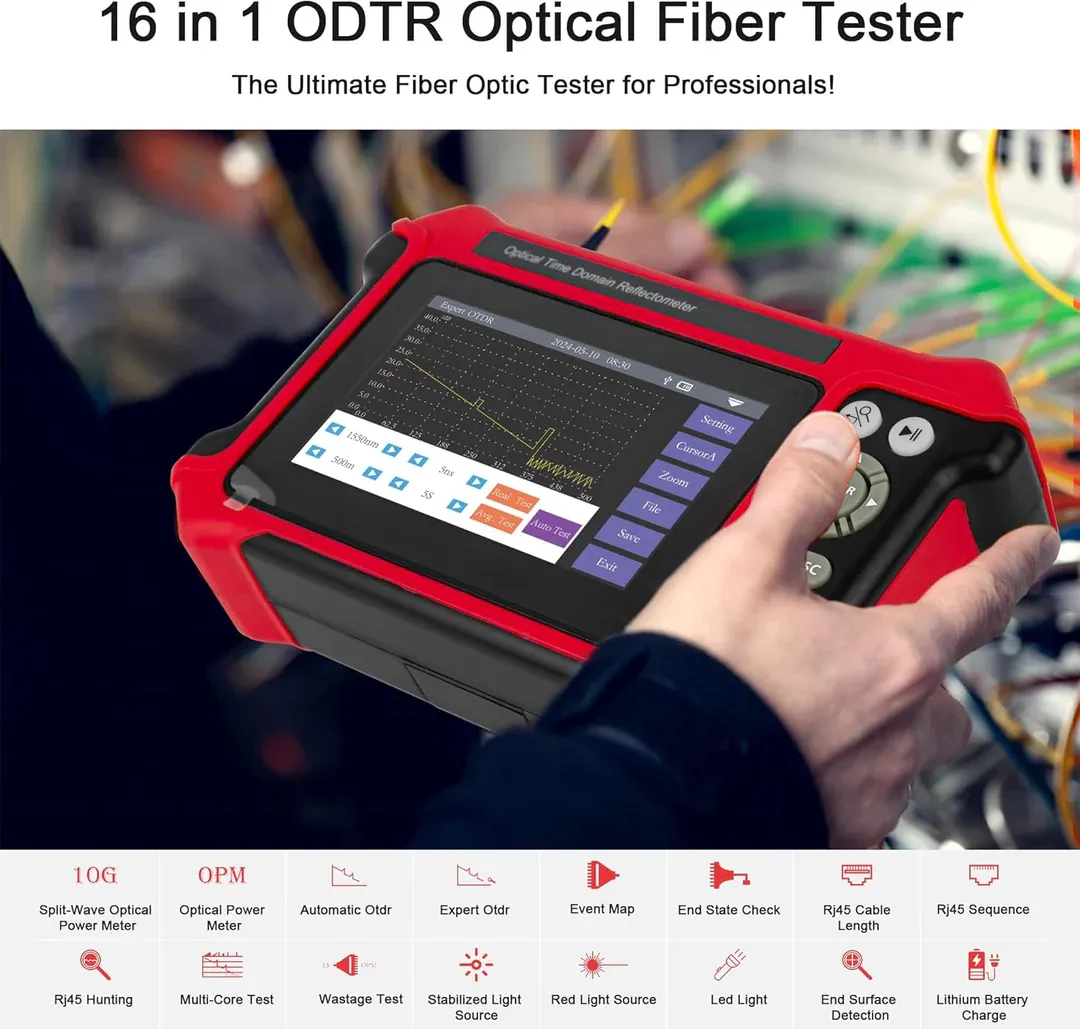

Funciones: medición de pérdida total, análisis de eventos, detección de empalmes, prueba de continuidad y localización de fallas.
Formato de almacenamiento: compatible con software para PC.
Material del cuerpo: ABS resistente a impactos.
Alimentación: 5 V DC (cargador USB o adaptador incluido).
Dimensiones aproximadas: 200 × 120 × 60 mm.
Peso: 800 g (con batería).

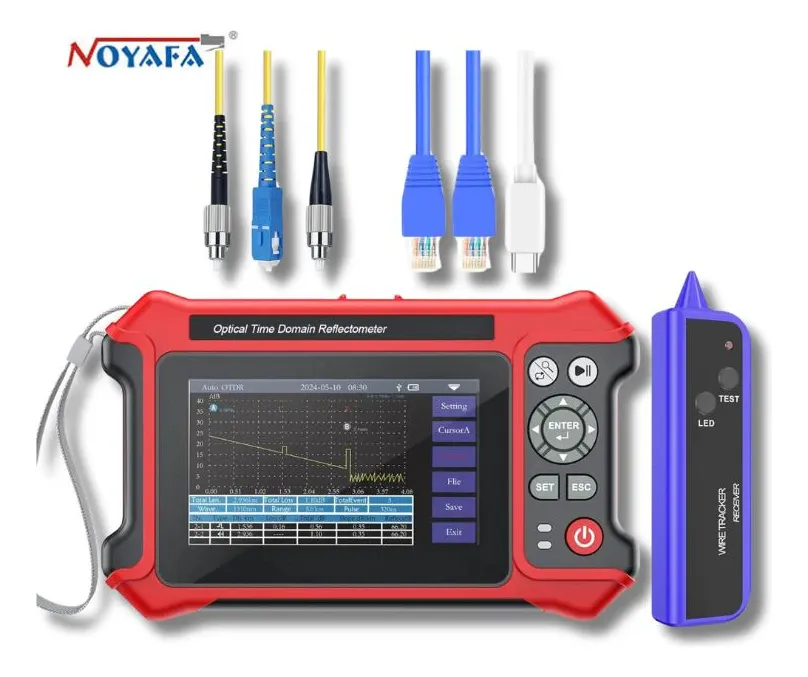

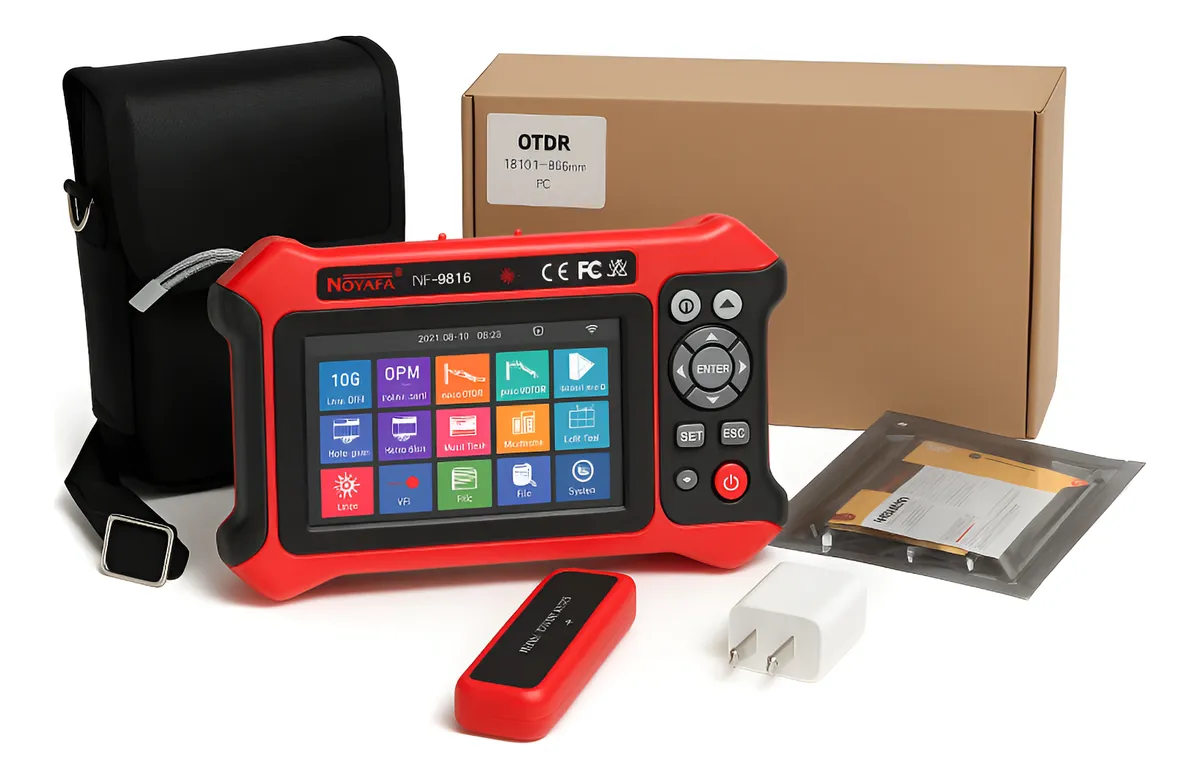

Accesorios incluidos: fuente VFL, cable USB, estuche rígido, manual, adaptadores y paño de limpieza.
Modo de uso
Conectar el OTDR al conector óptico de la red utilizando un patch cord adecuado.
Seleccionar la longitud de onda y rango de prueba desde el menú principal.
Presionar “Start” para iniciar el escaneo; el equipo mostrará el trazado de la fibra y los puntos de pérdida.
Guardar o exportar los resultados mediante el software de PC o memoria interna.
Mantener los conectores limpios y utilizar las tapas protectoras para prolongar la vida útil del instrumento.
