Descripción
Tester diseñado para verificar el correcto funcionamiento y parámetros de disparo de disyuntores diferenciales (RCD) en instalaciones eléctricas monofásicas. Permite medir de forma precisa tanto la corriente de disparo como el tiempo que tarda el interruptor en desconectarse ante una fuga de corriente, ayudando a asegurar la seguridad de las instalaciones y el cumplimiento de normativas de protección eléctrica. Ideal para electricistas, mantenimiento industrial, instalaciones domiciliarias y profesionales del rubro. Especificaciones Equipo portátil compacto y liviano, robusto para uso frecuente en campo o instalaciones eléctricas. Permite pruebas de disparo de RCDs a diferentes niveles de corriente ajustables, con medición digital tanto de corriente de disparo como del tiempo de reacción del disyuntor diferencial. Cuenta con indicadores visuales de cableado correcto (LEDs) y pantalla digital clara para lectura de resultados. Su diseño permite realizar pruebas tanto a 0° como a 180° de fase, útil para evaluación completa del dispositivo de protección. Se alimenta con pilas comunes AA, lo que facilita su uso sin depender de toma de corriente.
Modo de uso
Verificar que el circuito o toma de prueba se encuentre activo y accesible. Conectar el probador directamente a la toma de corriente del circuito a verificar. Encender el equipo y observar la pantalla digital. Seleccionar el valor de corriente de disparo deseado (por ejemplo 30 mA, 100 mA, etc.) usando los controles del tester. Seleccionar el ángulo de fase (0° o 180°) si el equipo lo permite para pruebas más completas. Iniciar la prueba de disparo; el probador inyectará la corriente seleccionada y medirá el tiempo que tarda el disyuntor en interrumpir el circuito. Leer en la pantalla los valores de corriente de disparo y tiempo de respuesta. Comparar con valores normativos o especificados para la instalación evaluada. Apagar el equipo al finalizar y desconectarlo de la toma de corriente.
Ficha técnica

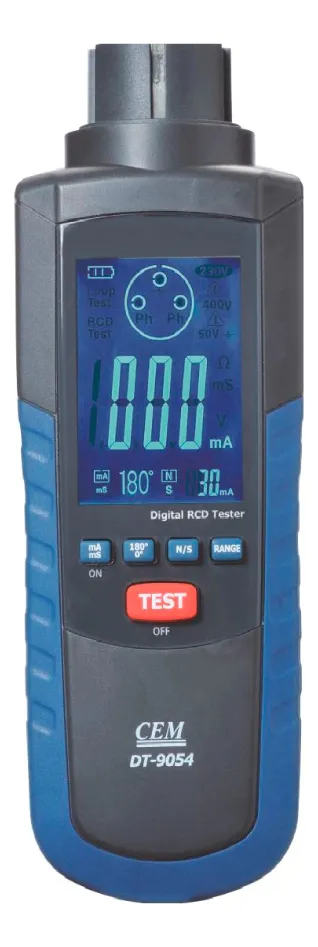

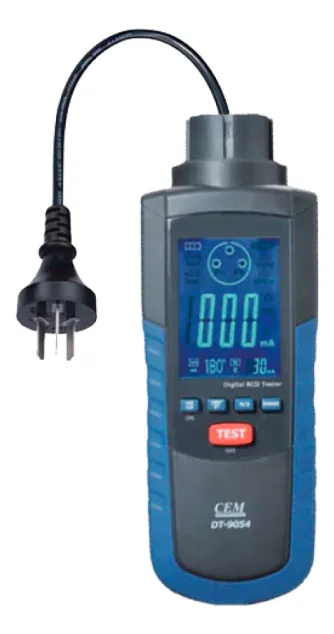

Tipo de instrumento: Probador de disyuntores diferenciales / RCD tester Modelo: DT-9054 Marca: CEM Voltaje de operación: 195 a 253 V CA / 45-65 Hz Corriente de disparo seleccionable: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA Corriente máxima de prueba: 650 mA Tiempo de disparo medible: 0 a 300 ms Precisión corriente: ±10 % ±2 dígitos Precisión tiempo: ±5 % ±3 dígitos Rango de prueba de rampa: 0,4 a 1,1 veces la corriente nominal Display: Pantalla digital con retroiluminación Indicadores: LEDs para chequeo rápido de cableado correcto Alimentación: 4 pilas AA (incluidas en versiones comerciales) Dimensiones (aprox.): 200 mm (alto) × 70 mm (ancho) × 45 mm (profundidad) Peso: Aproximadamente 253 g
