Descripción

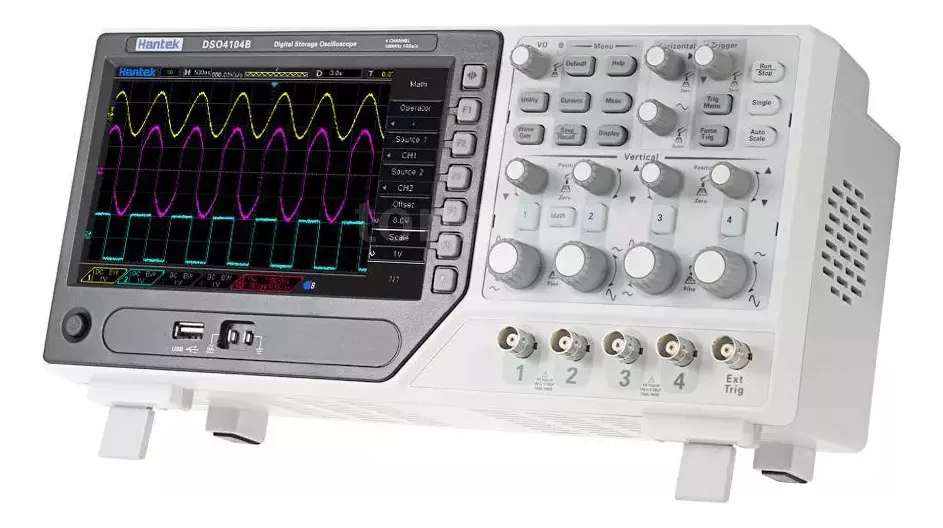

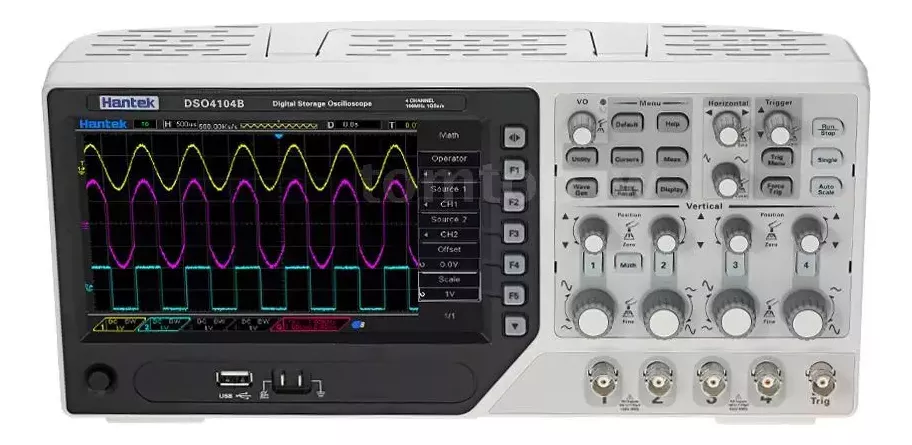

Osciloscopio Digital Hantek DSO4104B – Alta Precisión y Conectividad Avanzada
El Hantek DSO4104B es un osciloscopio digital de alto rendimiento diseñado para satisfacer las necesidades de profesionales en electrónica, mantenimiento, investigación y desarrollo. Con características avanzadas, una interfaz intuitiva y opciones de conectividad completas, este equipo es ideal para capturar, analizar y visualizar señales eléctricas con precisión.
Características Principales
Canales: 4 canales independientes.
Ancho de Banda: 100 MHz por canal.
Velocidad de Muestreo: Hasta 1 GSa/s en tiempo real.
Profundidad de Memoria: Hasta 512 kpts por canal, ideal para análisis detallados de señales.
Pantalla: LCD TFT de 7 pulgadas a color, con resolución de 800 x 480 píxeles.
Conectividad:
USB: Para almacenamiento externo y conexión al PC.
LAN (Ethernet): Acceso remoto y transferencia de datos.
VGA: Salida para monitores externos.
RS-232: Comunicación serial.
Especificaciones Técnicas
Entradas
Voltaje mínimo de entrada: 2 mV/div.
Voltaje máximo de entrada: Hasta 300 V RMS (con sonda x10).
Protección máxima: Hasta 400 V pico.
Impedancia de entrada: 1 MegaOhmios
±2 %, 16 pF ±3 pF.
Rango de Tiempo
Base de tiempo horizontal: 2 ns/div a 100 s/div.
Funciones de Medición
Análisis automático de frecuencia, período, voltaje máximo/mínimo, RMS, promedio, entre otros.
Función FFT (Transformada Rápida de Fourier) para análisis espectral.
Resolución Vertical
8 bits con 12 niveles de sensibilidad para capturar detalles precisos en las señales.
Alimentación
Fuente de alimentación: AC 100-240 V, 50/60 Hz.
Consumo máximo: 18 W.
Dimensiones y Peso
Altura: 142 mm.
Ancho: 313 mm.
Profundidad: 123 mm.
Peso: 2.8 kg.
Modo de Uso
Configuración inicial:
Conecta el osciloscopio a una fuente de alimentación y selecciona el rango de medición adecuado para tu análisis.
Conecta las sondas al canal correspondiente y calibra si es necesario.
Captura de señales:
Configura la escala de tiempo y voltaje en la pantalla según la señal a medir.
Visualiza las formas de onda en tiempo real.
Análisis de señales:
Utiliza las funciones de medición automática para parámetros como frecuencia, amplitud y período.
Aplica el análisis FFT para examinar el espectro de la señal.
Transferencia de datos:
Guarda capturas en un dispositivo USB o transfiere los datos al PC mediante el software Hantek compatible.
Utiliza la conectividad LAN para control remoto y almacenamiento en red.
Aplicaciones
Diseño y depuración de circuitos electrónicos.
Reparación y mantenimiento de equipos electrónicos.
Investigación en señales de alta y baja frecuencia.
Educación y formación técnica en electrónica.

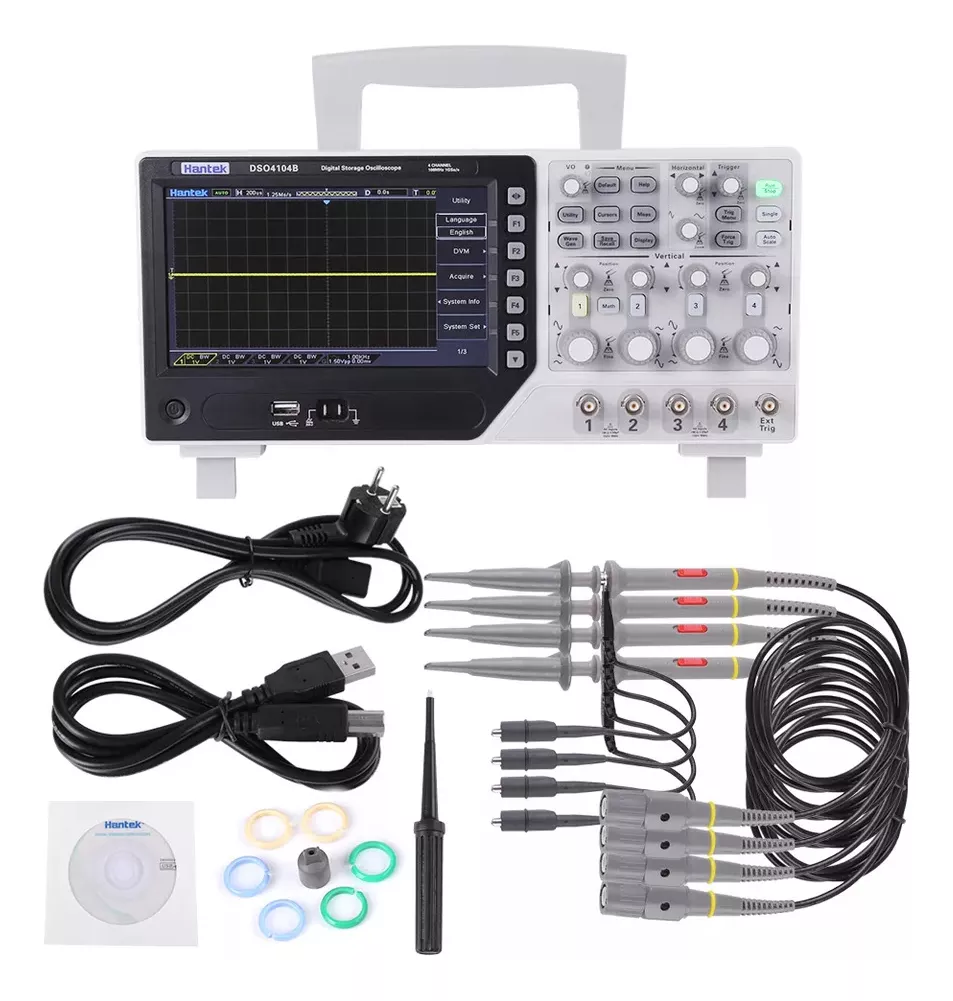

Contenido del Paquete
Osciloscopio digital Hantek DSO4104B.
4 sondas de osciloscopio estándar.
Cable de alimentación.
Manual de usuario.
Software de análisis para PC.
Por qué elegir el Hantek DSO4104B
El Hantek DSO4104B combina precisión, facilidad de uso y portabilidad, siendo una herramienta indispensable para profesionales y entusiastas de la electrónica. Con su capacidad de almacenamiento de señales y conectividad avanzada, este osciloscopio digital asegura resultados precisos y análisis eficientes en cada proyecto.
