FNIRSI DSO-TC4 3-EN-1 – OSCILOSCOPIO 10 MHz • 48 MSa/s • PROBADOR DE TRANSISTORES • GENERADOR 0-50kHz
HERRAMIENTA TODO-EN-UNO PARA BANCO Y CAMPO: MEDÍ, PROBÁ Y GENERÁ EN SEGUNDOS
=======================================

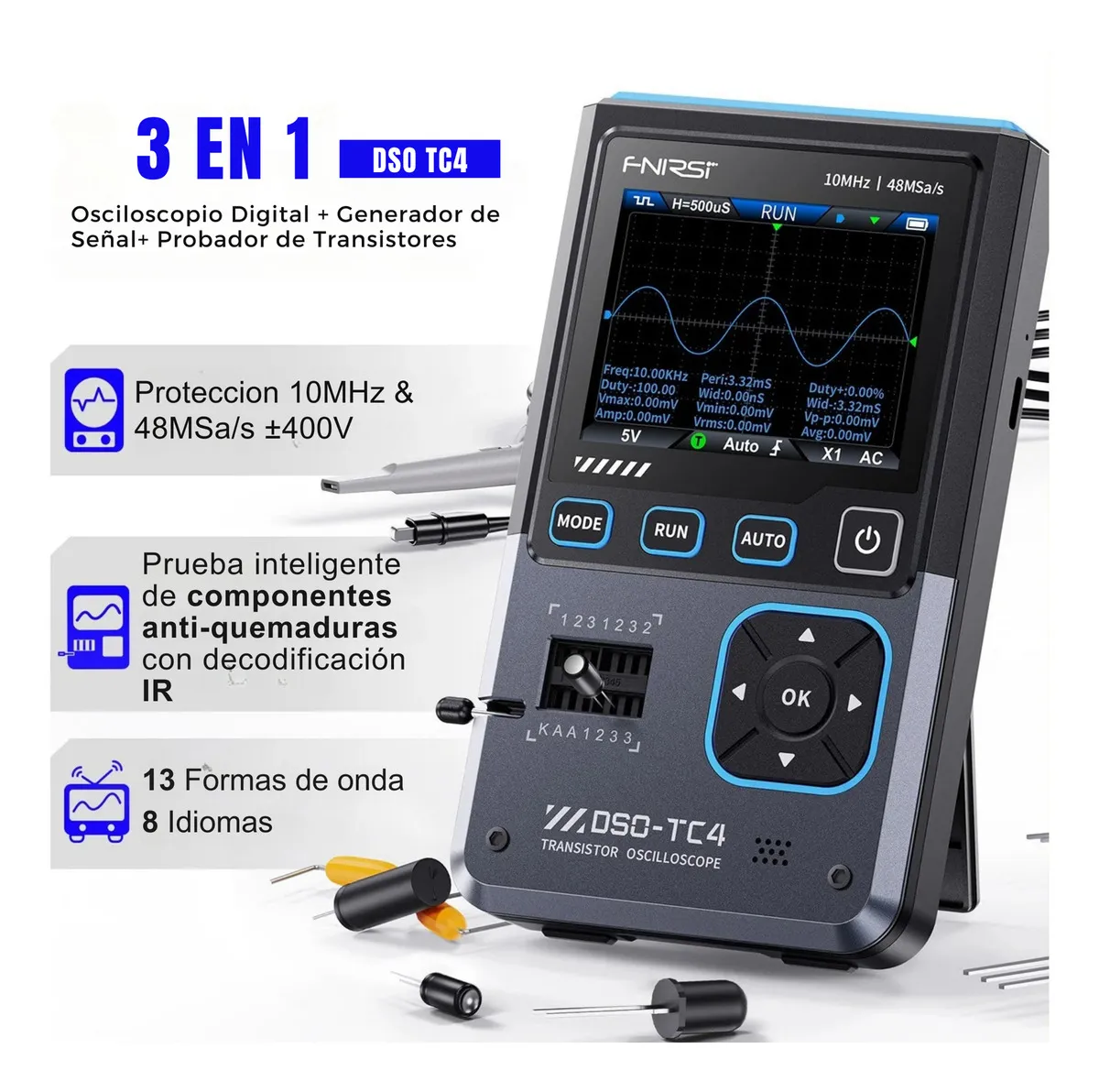

El DSO-TC4 une osciloscopio digital de 10 MHz, probador de componentes y generador de señales en un equipo portátil con pantalla digital y batería.
Captura formas de onda a 48 MSa/s, admite ±400 V con sondas adecuadas y, con un toque, corre AUTO para ajustar la señal.
Como tester identifica transistores, MOSFET, diodos, resistencias, capacitores, inductores y más. El generador integrado entrega hasta 50 kHz, ideal para inyectar señales y trazar respuestas básicas.
• 3-en-1 real: osciloscopio + probador de componentes + generador de funciones.
• 10 MHz / 48 MSa/s con AUTO de un toque y protección de ±400 V.
• Prueba automática de BJT, FET, IGBT, SCR, diodos, Zener, RLC, y sensores DS18B20/DHT11.

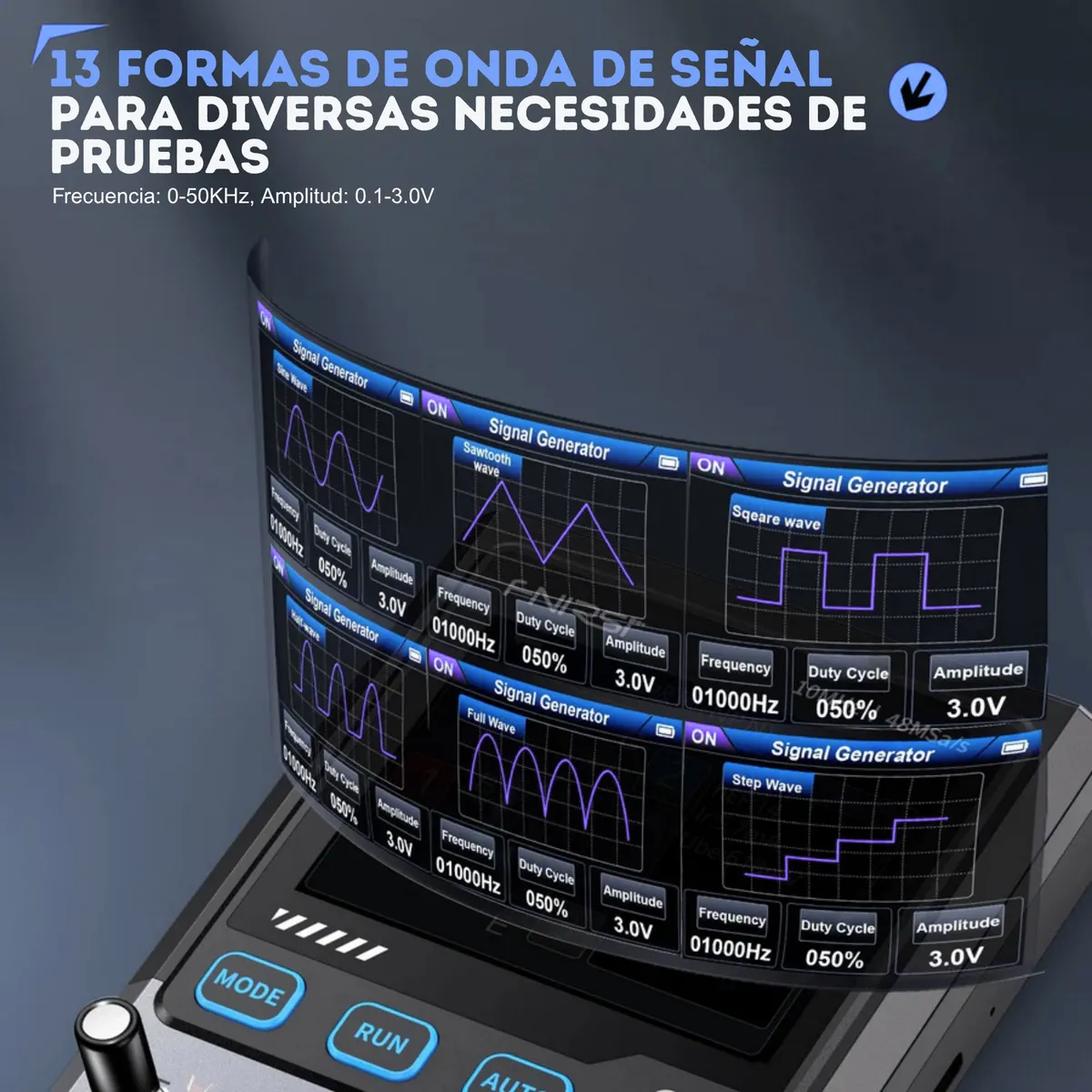

• Generador 0-50 kHz con 13 formas de onda
• Batería 1500mAh, liviano y compacto.
………………………………………………………………………

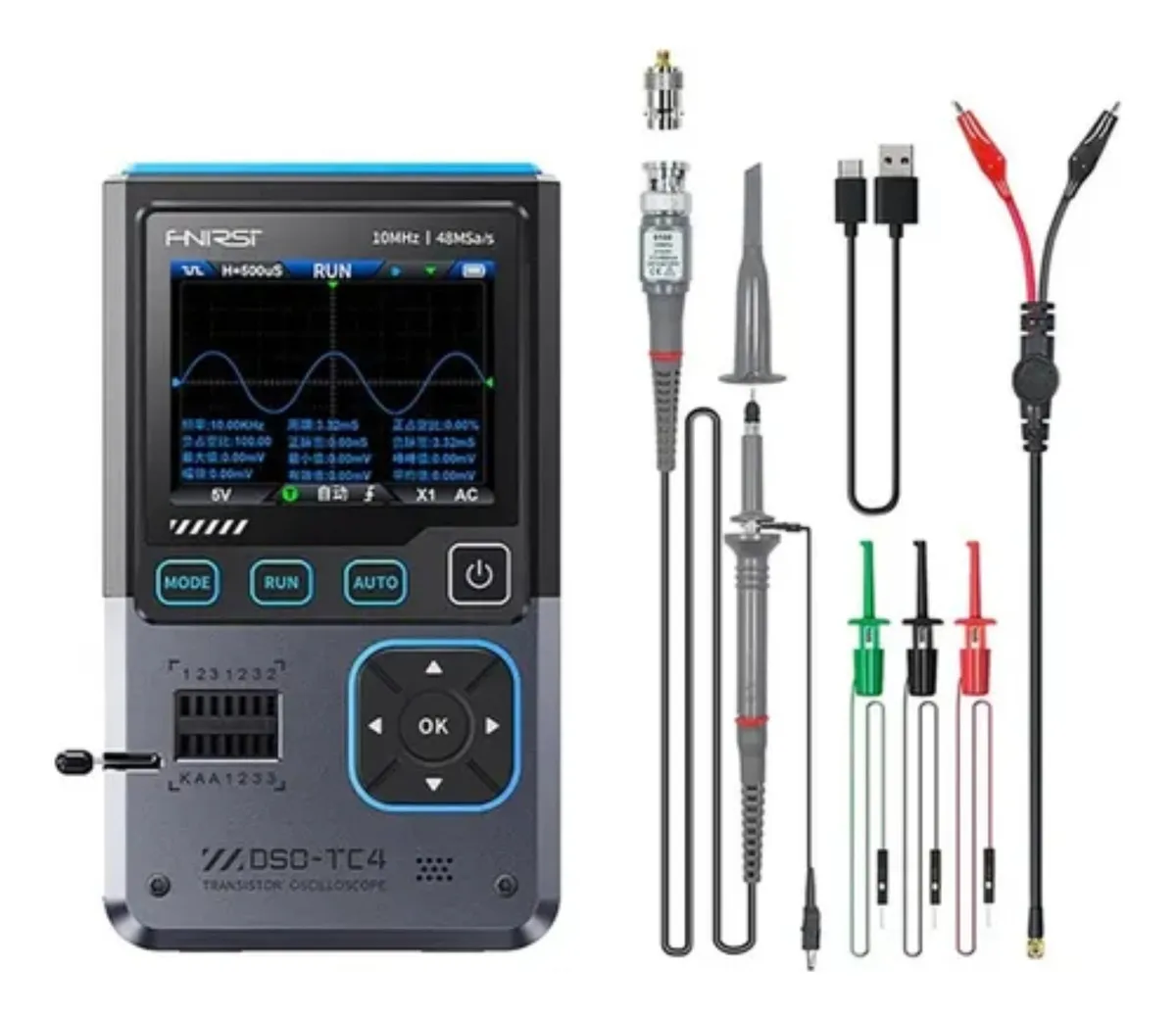

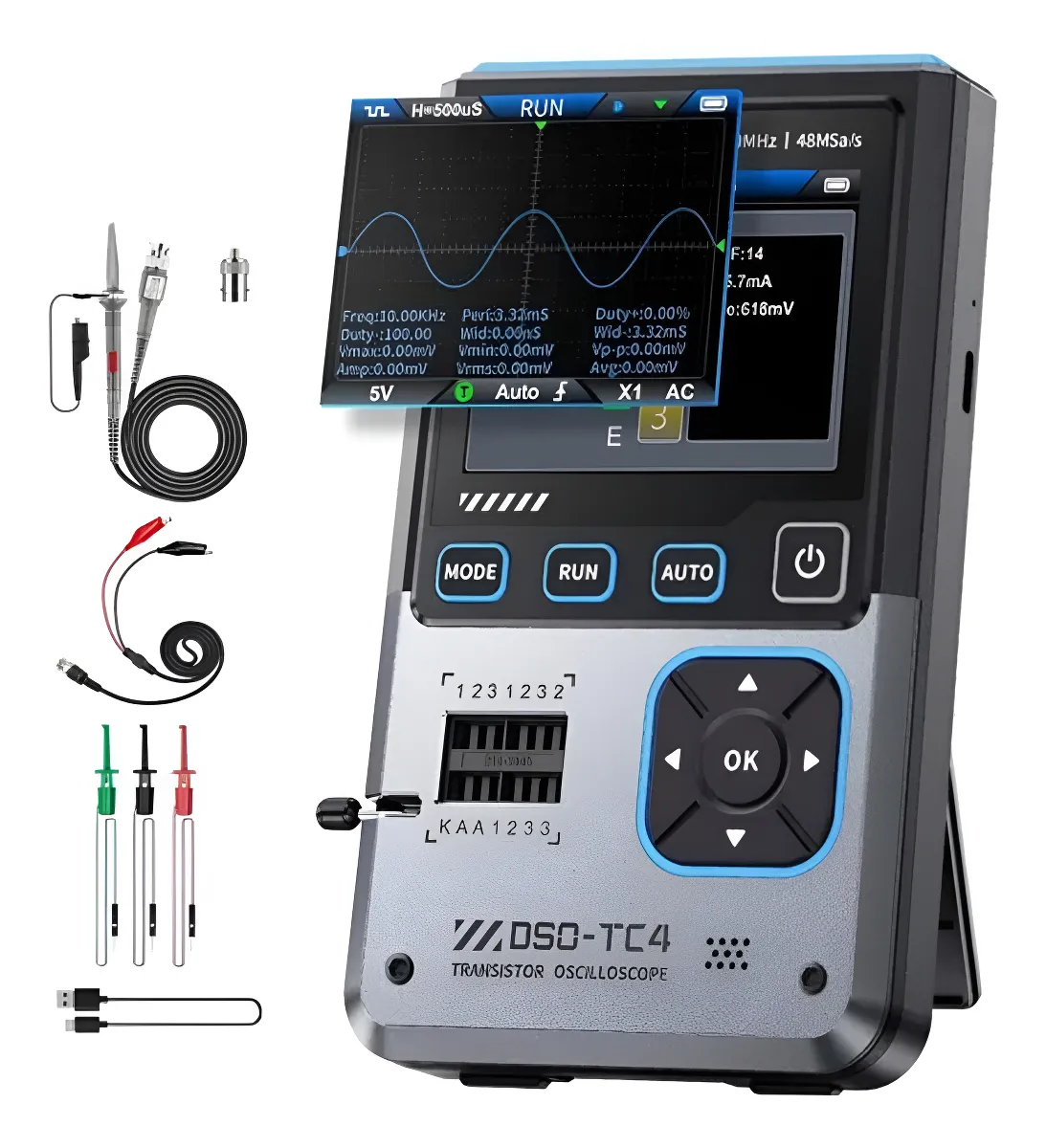

CONTENIDO
………………………………………………………………………
• 1x Fnirsi DSO-TC4
• 1x Punta atenuadora o Sonda P6100
• 1x Cable de carga USB-C
• 3x Ganchos de prueba
• 1x Cable cocodrilo
• 1x Adaptador BNC
• 1x Manual de usuario
………………………………………………………………………
APLICACIONES FRECUENTES
………………………………………………………………………
• Servicio técnico y laboratorio: verificación rápida de señales y componentes.
• Educación y makers: práctica de medición, inyección de señales y diagnóstico.
• Puesta en marcha de módulos, fuentes, drivers y prototipos en campo.
• Comprobaciones RLC y lectura de Zener hasta 32 V.
………………………………………………………………………
CARACTERÍSTICAS PRINCIPALES
………………………………………………………………………
+ Funciones de osciloscopio:
• Tasa de muestreo: 48MSa/s
• Ancho de banda analógico: 10MHz
• Protección de voltaje: ±400V
• Almacenamiento de formas de onda: soporta guardar y visualizar capturas de pantalla, lo que es conveniente para el análisis de datos
+ Función de generador de señales:
• Soporta 13 salidas de forma de onda, rango de frecuencia 0-50KHz, voltaje de salida ajustable 0-3v.
• Los parámetros de salida (frecuencia, amplitud, ciclo de trabajo) son ajustables, flexibles para satisfacer diversas necesidades
+ Función de transistor:
• Alta eficiencia: Identifica automáticamente el tipo y la disposición de pines del componente probado, simplifica el proceso de operación y mejora la eficiencia de la prueba
• Categorías diversas: Detecta y analiza el rendimiento y las características de componentes semiconductores como transistores, diodos, triodos, efecto campo (FET), etc.
+ Diseño portátil:
• Equipado con una pantalla TFT a color de 2.8 pulgadas, la imagen es clara e intuitiva
• Batería recargable de litio incorporada de alta capacidad (1500mAh), tiempo de espera 4 horas
• Pequeño y ligero, adecuado para uso móvil.
………………………………………………………………………
ESPECIFICACIONES TÉCNICAS
………………………………………………………………………
+ PARÁMETROS PRINCIPALES
• Marca: Fnirsi
• Modelo: DSO-TC4
• Pantalla: TFT a color, 2.8”, brillo ajustable.
• Alimentación: USB-C 5V1A
• Batería: 3.7V 1500mAh
• Incluye idioma Español
• Dimensiones: 90 x 142 x 27mm
• Peso: 186g
+ OSCILOSCOPIO
• Tasa de muestreo: 48MSa/s
• Ancho de banda analógico: 10MHz
• Impedancia de entrada: 1MOhm
• Rangos de voltaje: 80Vpp en 1X / 800Vpp en 10X
• Sensibilidad vertical: 10mV/div – 10V/div
• Medición automática: Máx, Mín, Prom, RMS, Vpp, Frecuencia, Ciclo, Ciclo de trabajo
+ PRUEBA DE COMPONENTES
• Transistor: HFE, VBE, IC, IE, ICEO, ICES, Vf.
• Diodo: Vf < 5V, Capacitancia, Corriente de fuga.
• Diodo Zener: 0.01 – 32V Voltaje de ruptura inversa (Área de prueba K-A-A)
• JFET / IGBT: Cg, Id, VGS, Vf, Uf.
• MOSFET: Vt, Cg, Rds, Uf.
• SCR unidireccional: Voltaje de disparo <5V, nivel de compuerta (Voltaje de compuerta)
• SCR bidireccional: Corriente de disparo <6mA (Voltaje de compuerta)
• Capacitor: 25pF-100mF, valor de capacitancia, factor de pérdida «Vloss»
• Resistencias: 0.01ohm – 50Mohm
• Inductores: 10uH – 1000uH, resistencia DC
• DS18B20: Sensor de temperatura, Pines: GND, DQ, VDD
• DHT11: Sensor de temperatura y humedad, Pines: VDD, DATA, GND
+ GENERADOR DE SEÑALES
• Soporta 13 formas de onda de salida.
• Frecuencia de salida: 0 – 50KHz
• Ciclo de trabajo de onda cuadrada: 0 – 100%
• Amplitud de la onda de salida: 0.1 a 3V
