Descripción

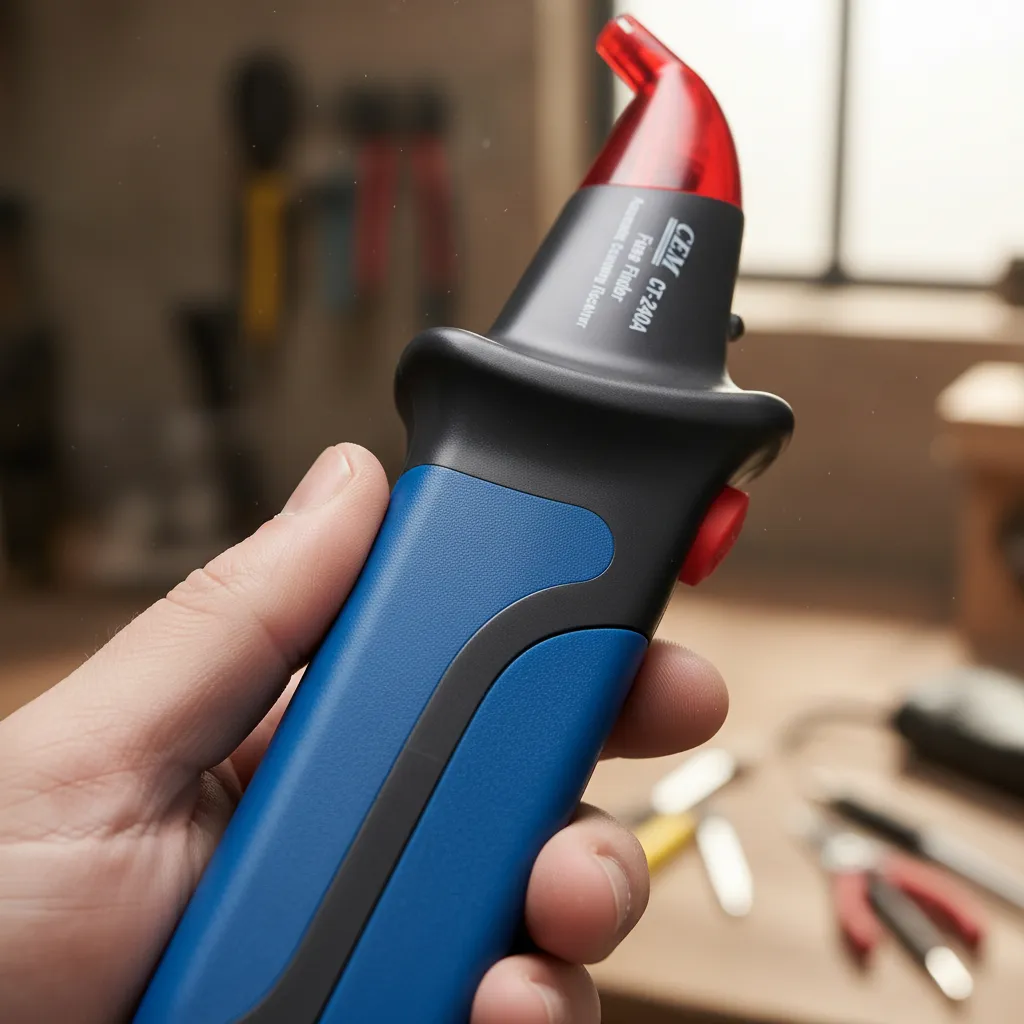

El localizador/rastreador de cables CEM CT-240 (CT240) es un identificador digital de circuitos diseñado para encontrar de forma rápida la llave térmica o fusible correspondiente a un tomacorriente o circuito energizado. Es ideal para electricistas, mantenimiento e instalaciones, ya que permite rastrear circuitos sin necesidad de cortar la energía, mediante indicación visual (LED) y sonora para ubicar con precisión el interruptor correcto en el tablero.
Ficha técnica

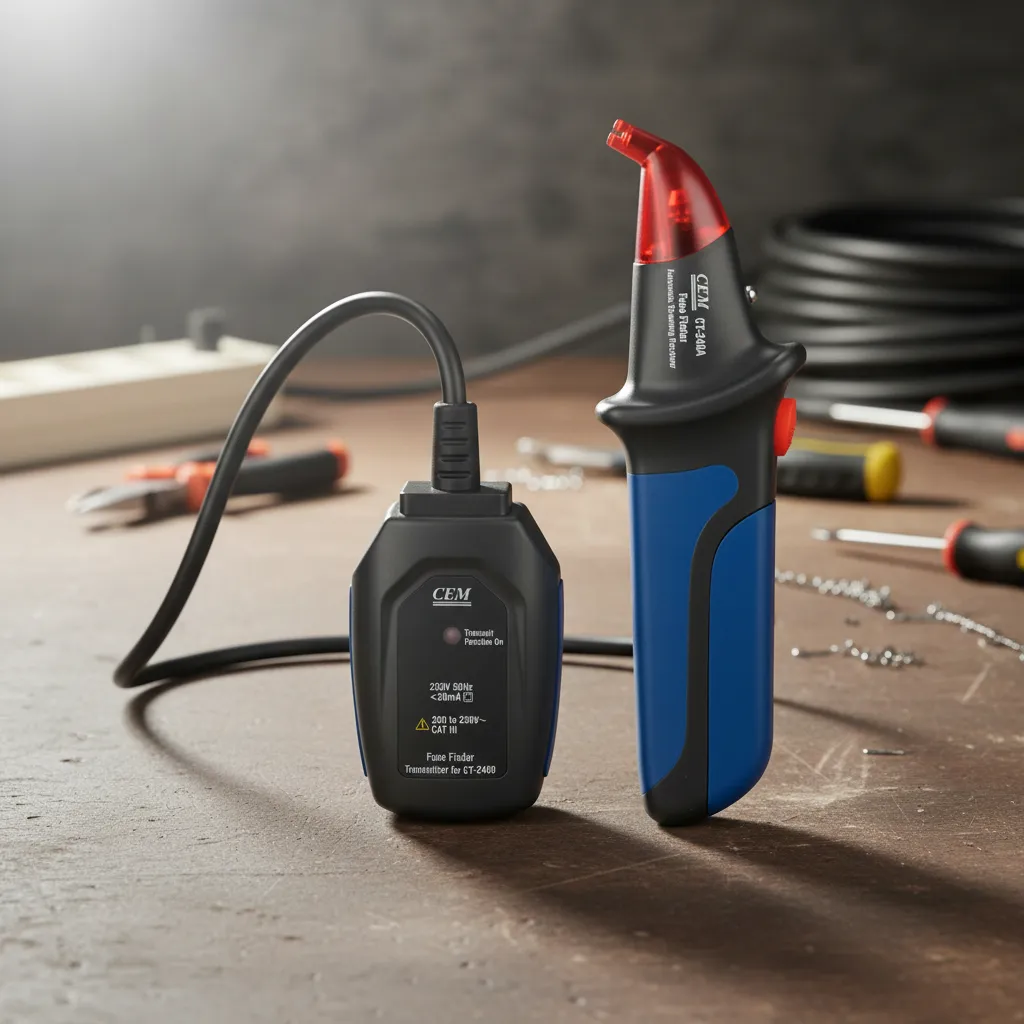

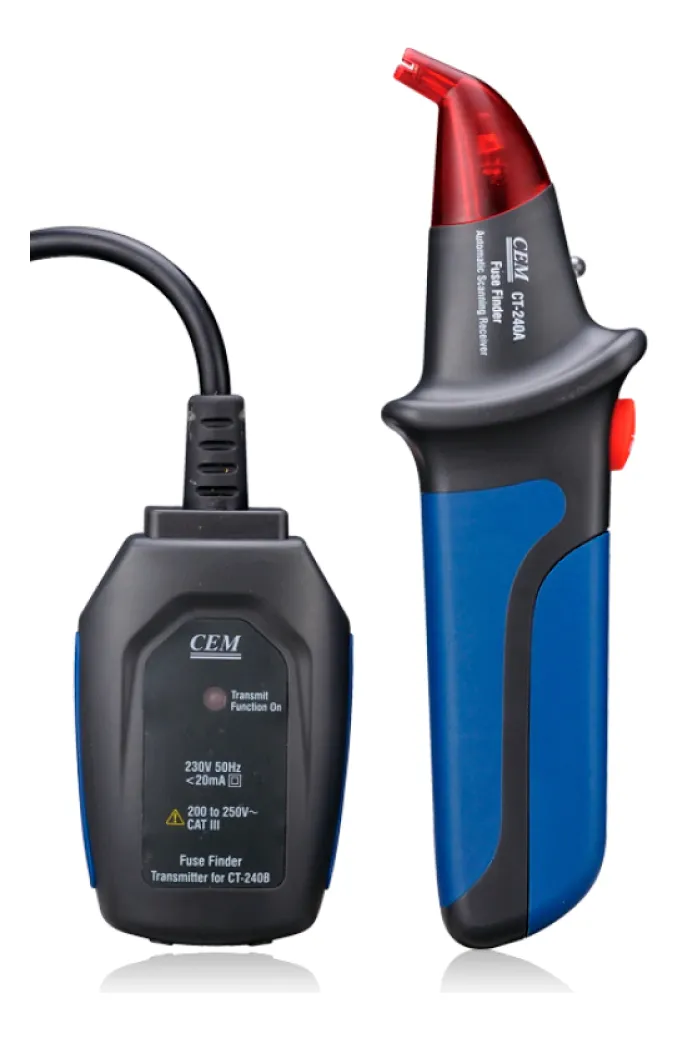

Marca: CEM Modelo: CT-240 (CT240) Tipo de equipo: Identificador de llaves térmicas / fusibles (circuit breaker finder) y rastreo de circuitos energizados Rango de tensión de trabajo: 120 / 240 V AC Uso: líneas energizadas Indicaciones: LED + aviso sonoro Alimentación (receptor): batería de 9 V (según versión puede venir incluida o no) Dimensiones (aprox.): 192 x 64 x 42 mm Peso (aprox.): 120 g Precisión: no aplica como medición (equipo de localización por señal) Especificaciones Sistema compuesto por transmisor y receptor para identificar circuitos desde el punto de consumo hasta el tablero. Permite localizar la térmica/fusible específico asociado a un tomacorriente o circuito, reduciendo tiempo de diagnóstico. Funciona en circuitos energizados dentro del rango 120/240 V AC. Indicación visual mediante LEDs y confirmación por tono audible para facilitar la detección. Aplicaciones típicas: mantenimiento eléctrico, identificación de circuitos en tableros, verificación de tomas energizadas, luces/cargas conectadas y organización de circuitos.
Modo de uso
Verificación inicial: confirmá que el circuito a identificar esté dentro de 120/240 V AC y que el punto (toma o salida) esté energizado. Conexión del transmisor: enchufá el transmisor al tomacorriente (o al punto a identificar según el accesorio disponible). Barrido del tablero: encendé el receptor y recorrelá las llaves térmicas/fusibles del tablero, acercando el equipo a cada interruptor. Identificación: seguí la indicación del receptor (LED y tono). El interruptor con la señal más clara/indicada corresponde al circuito del transmisor. Confirmación: bajá la térmica identificada y verificá que el tomacorriente/carga quede sin tensión. Luego volvés a subirla si corresponde. Recomendación de seguridad: si no tenés experiencia trabajando con tableros energizados, realizá la prueba con las protecciones adecuadas y/o con un profesional.
