Descripción

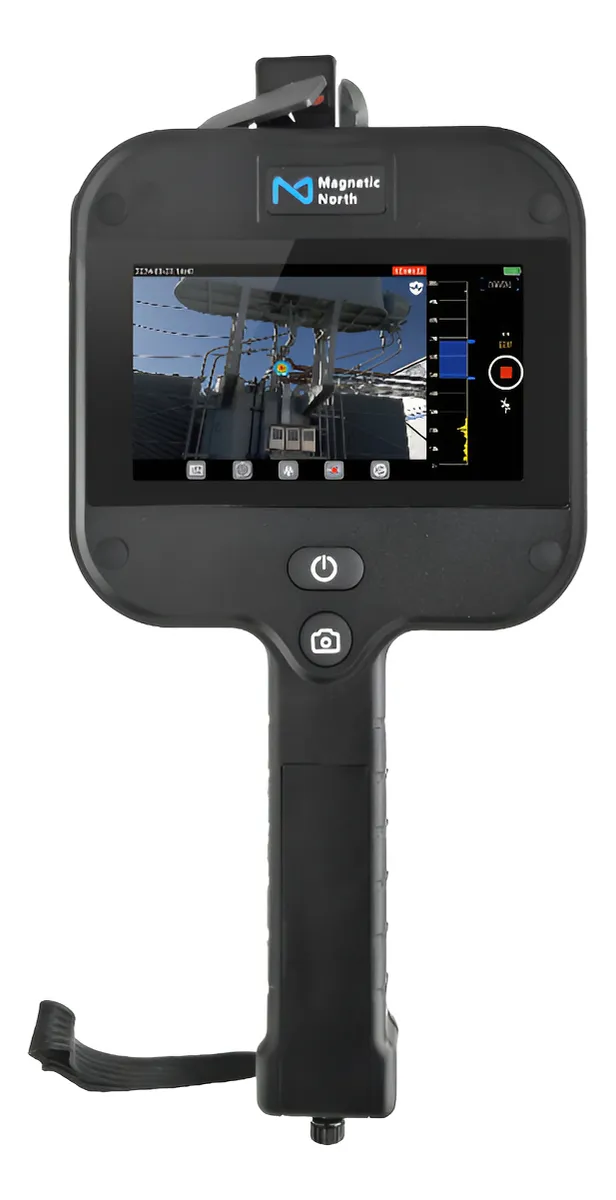

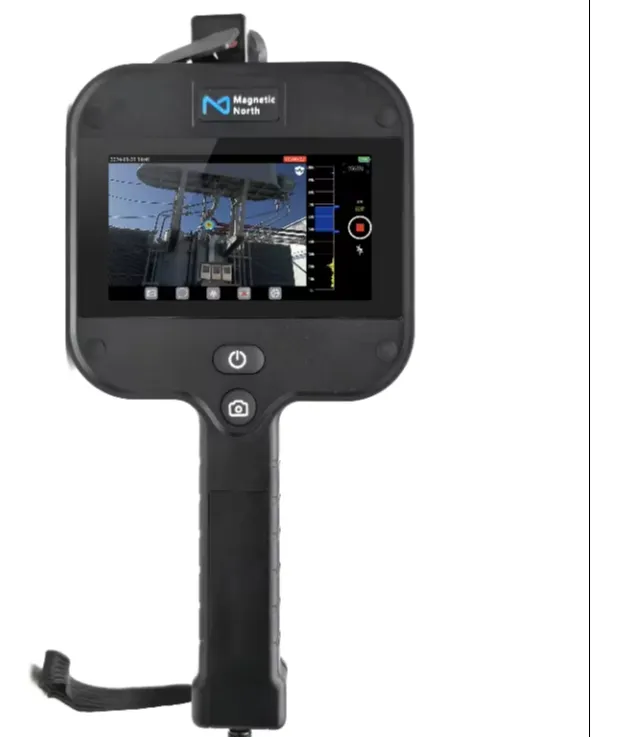

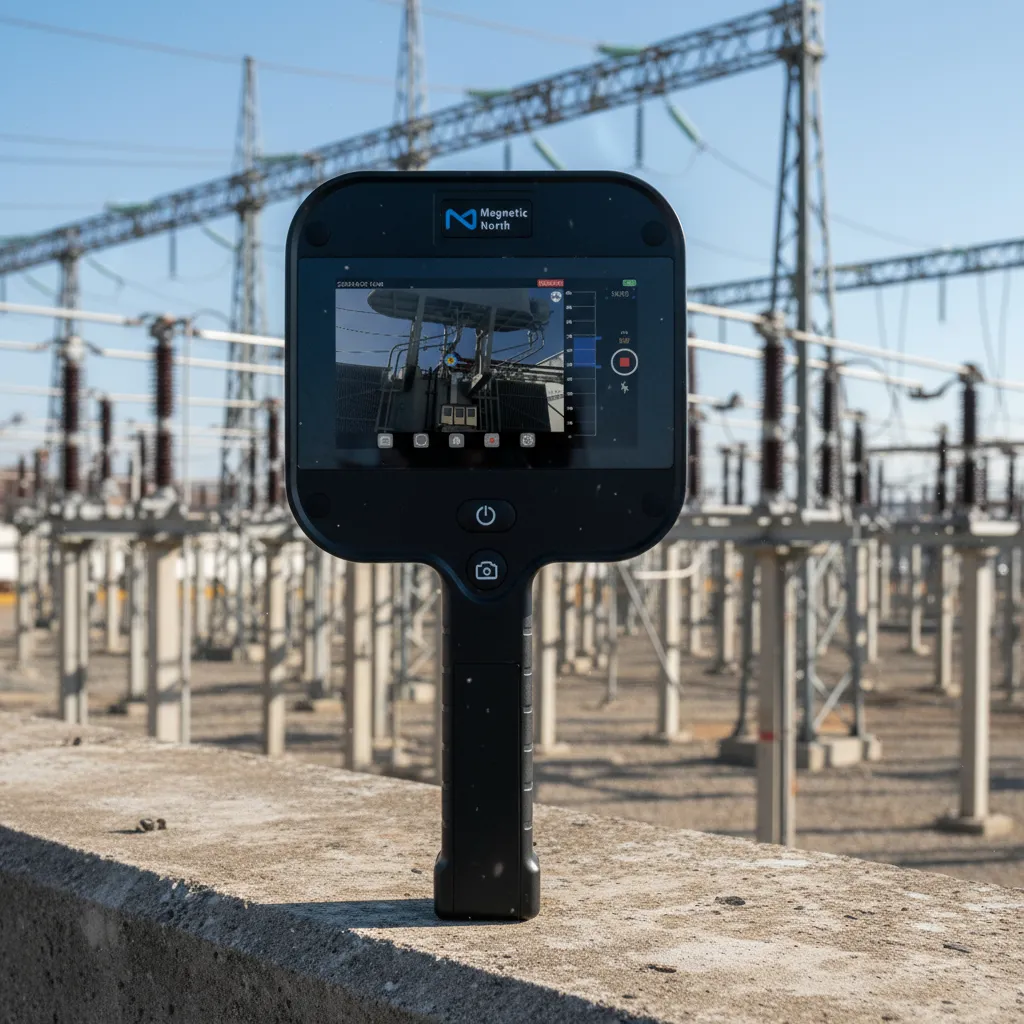

La cámara de imágenes acústicas portátil Magnetic North U2 es un equipo profesional de diagnóstico industrial diseñado para detectar fugas de gas, descargas eléctricas y fallas mecánicas con alta precisión. Utiliza una matriz de 128 micrófonos que trabajan en frecuencias ultrasónicas de 1 a 100 kHz junto con una cámara óptica 4K, permitiendo visualizar en tiempo real la ubicación exacta de la fuente de sonido. Es ideal para mantenimiento predictivo, control de calidad y monitoreo sin contacto en instalaciones eléctricas, plantas industriales y sectores automotriz y energético.
Ficha técnica:
Modelo: Magnetic North U2
Tipo: Cámara de imágenes acústicas portátil
Rango de frecuencia: 1 kHz a 100 kHz

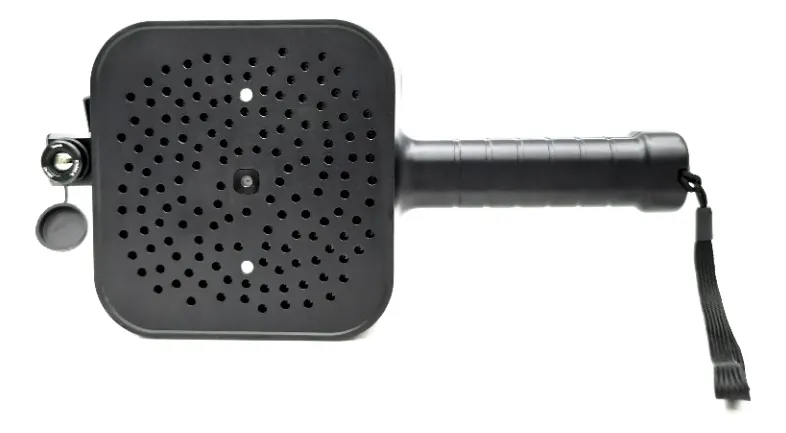

Micrófonos: 128 unidades (tecnología phased array)
Resolución óptica: 4K UHD (3840 × 2160 píxeles)
Resolución espacial: hasta 1 cm
Peso: 2,3 kg
Dimensiones: 300 × 200 × 80 mm
Autonomía: 8 horas por carga
Alimentación: batería recargable de ion-litio
Temperatura de operación: -10 °C a 50 °C
Campo visual: 70° horizontal / 50° vertical
Zoom óptico: 3×
Zoom digital: 10×
Conectividad: Wi-Fi, USB 3.0, HDMI, ranura microSD
Certificaciones: CE, FCC, ATEX
Especificaciones:
Método de inspección: sin contacto y no destructivo
Cámara óptica: sensor 4K con visión nocturna a color
Material del cuerpo: aleación de aluminio y polímero reforzado
Procesamiento: inteligencia artificial integrada para detección y predicción de fallas
Precisión de análisis predictivo: superior al 92 %
Interfaz: pantalla táctil con mapas de calor acústicos en tiempo real
Funciones principales: detección de fugas de gas SF6, descargas parciales, desgaste de rodamientos, ruido estructural y optimización acústica en HVAC
Software: actualizaciones automáticas, calculadora ROI, gestión de reportes
Montaje: uso portátil o adaptable a trípode
Modo de uso:
Encienda el equipo y seleccione el modo de inspección deseado (fugas, descargas eléctricas o vibraciones).
Dirija la cámara hacia el área a analizar para visualizar en tiempo real la imagen óptica y el mapa acústico superpuesto.
Ajuste la sensibilidad y el rango de frecuencia según las condiciones del entorno.
Identifique las fuentes de sonido mediante el mapa de calor en pantalla.
Guarde imágenes o videos para generar reportes de mantenimiento o diagnóstico.
Recargue la batería al finalizar el uso para asegurar una autonomía completa en la próxima jornada.
