Descripción

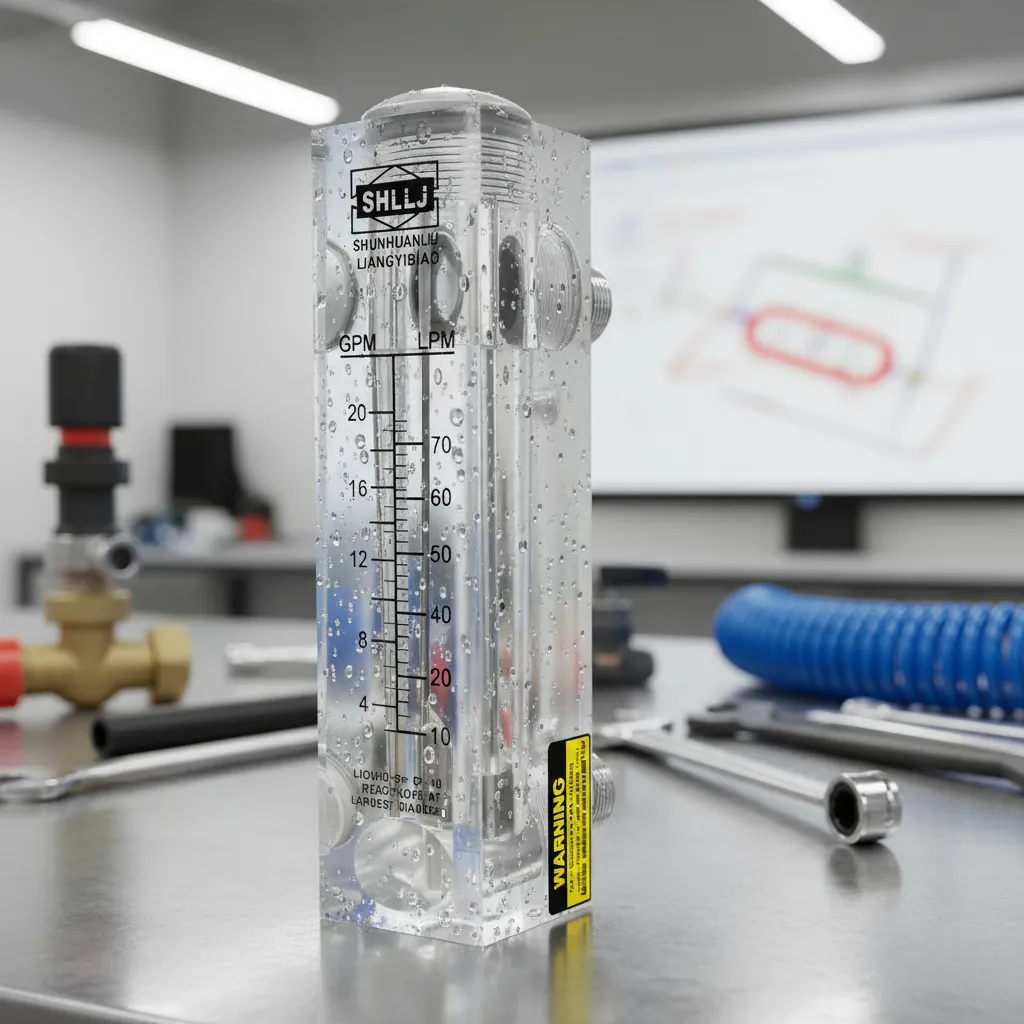

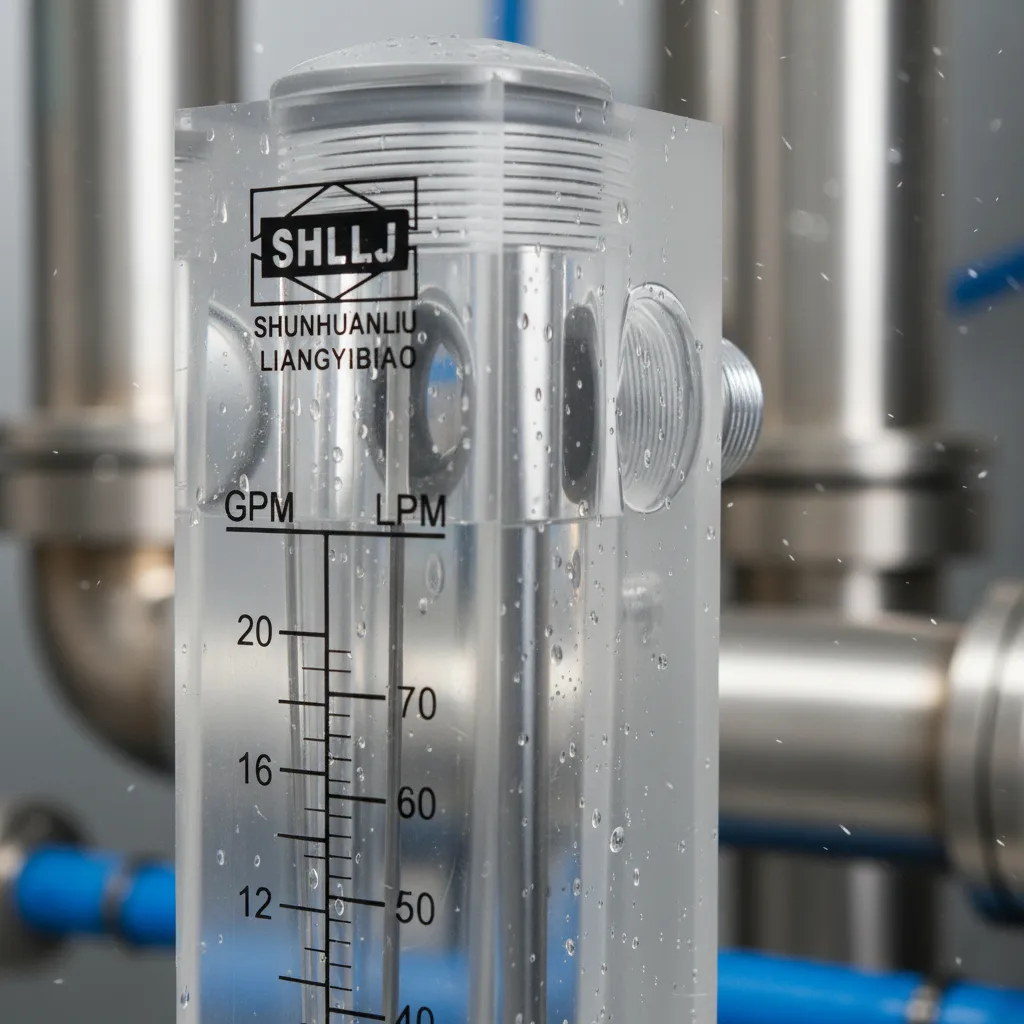

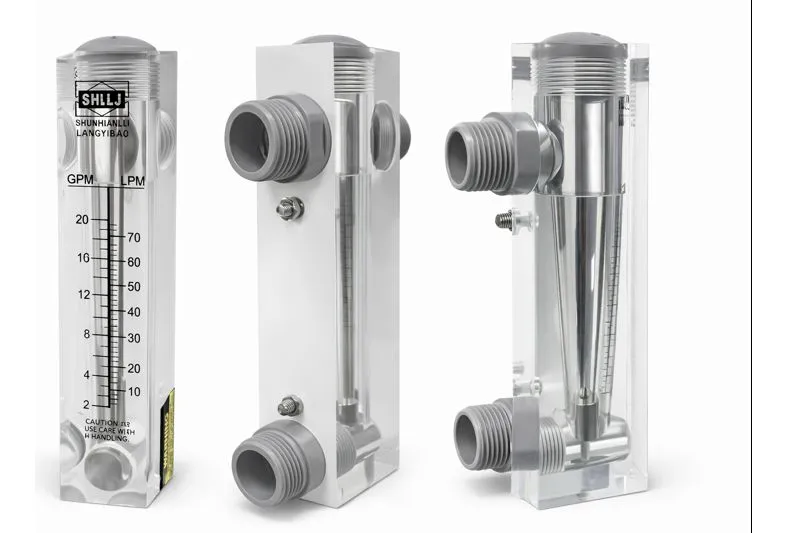

El caudalímetro rotámetro LZT M-15 es un medidor de flujo mecánico diseñado para la medición directa de caudal de agua en sistemas industriales, laboratoriales y aplicaciones técnicas generales. Su diseño transparente permite una lectura visual clara e inmediata del caudal, mientras que su construcción robusta garantiza un funcionamiento confiable y estable. Es ideal para monitoreo de flujo en líneas de agua, equipos de proceso, sistemas de refrigeración y bancos de prueba.
Ficha técnica
Modelo: LZT M-15 Tipo de instrumento: Caudalímetro rotámetro de área variable Fluido compatible: Agua Rango de medición: 7 a 75 LPM Conexión: 1/2 pulgada Tipo de conexión: Rosca Material del cuerpo: Acrílico transparente Material del flotador: Acero inoxidable Escala de lectura: Litros por minuto (LPM) Montaje: Vertical Lectura: Visual directa Temperatura de trabajo: hasta 60 °C Presión máxima de trabajo: hasta 0,6 MPa Precisión: ±4 % del fondo de escala Especificaciones Cuerpo transparente de acrílico que permite observar el flujo y el movimiento del flotador Escala serigrafiada directamente sobre el cuerpo para lectura rápida Flotador metálico de alta estabilidad y durabilidad Diseño compacto y robusto para instalaciones fijas Funcionamiento sin alimentación eléctrica
Apto para uso continuo en líneas de agua limpia Conexiones roscadas estándar para fácil instalación Modo de uso Instalar el caudalímetro en posición estrictamente vertical, respetando el sentido del flujo indicado en el cuerpo del instrumento.
Conectar las entradas y salidas mediante roscas de 1/2 pulgada asegurando una correcta estanqueidad. Una vez iniciado el flujo de agua, observar la posición del flotador y leer el valor correspondiente en la escala LPM tomando como referencia el centro del flotador. Verificar que el fluido esté limpio y libre de partículas para asegurar mediciones correctas y prolongar la vida útil del equipo.
