Descripción

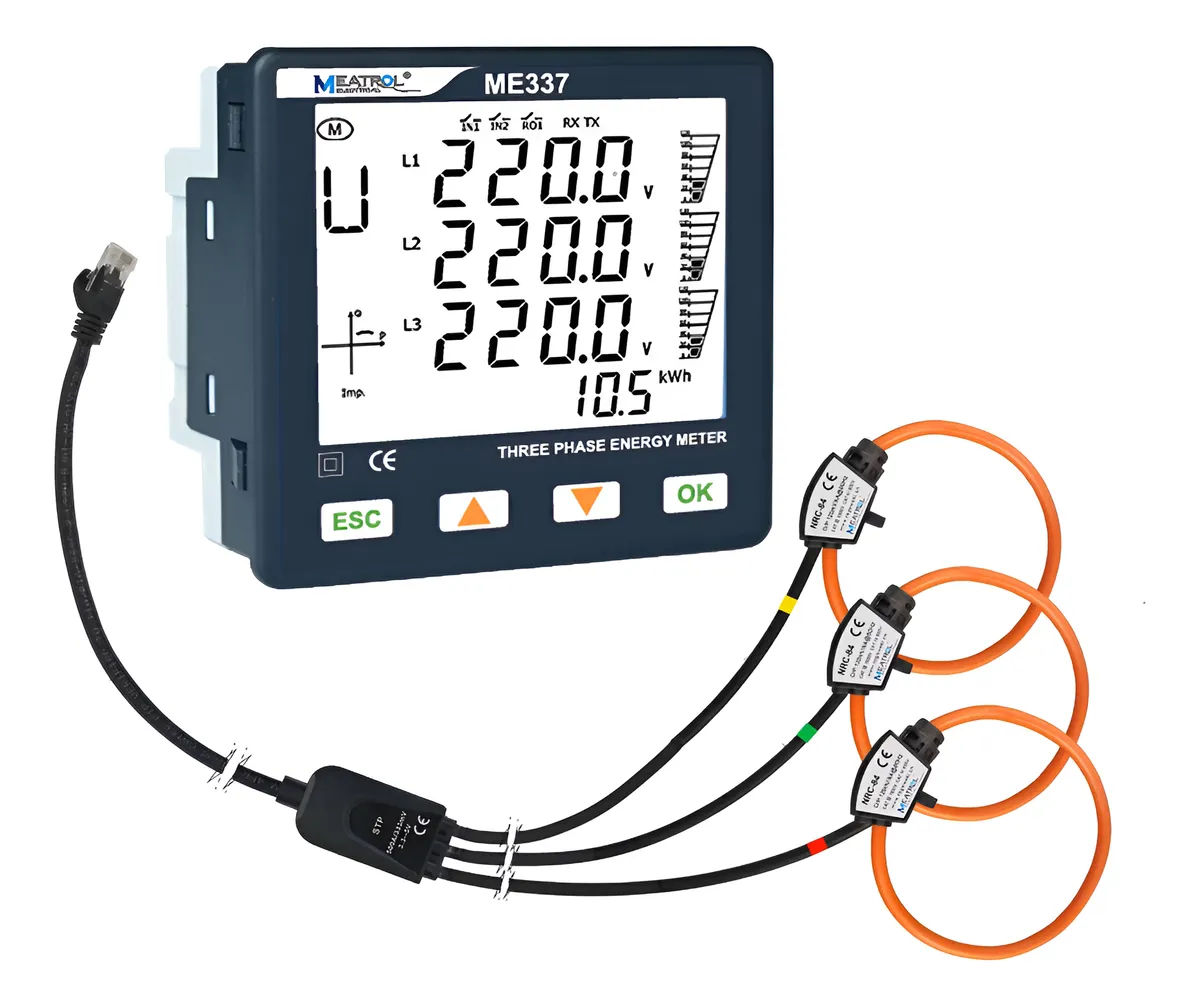

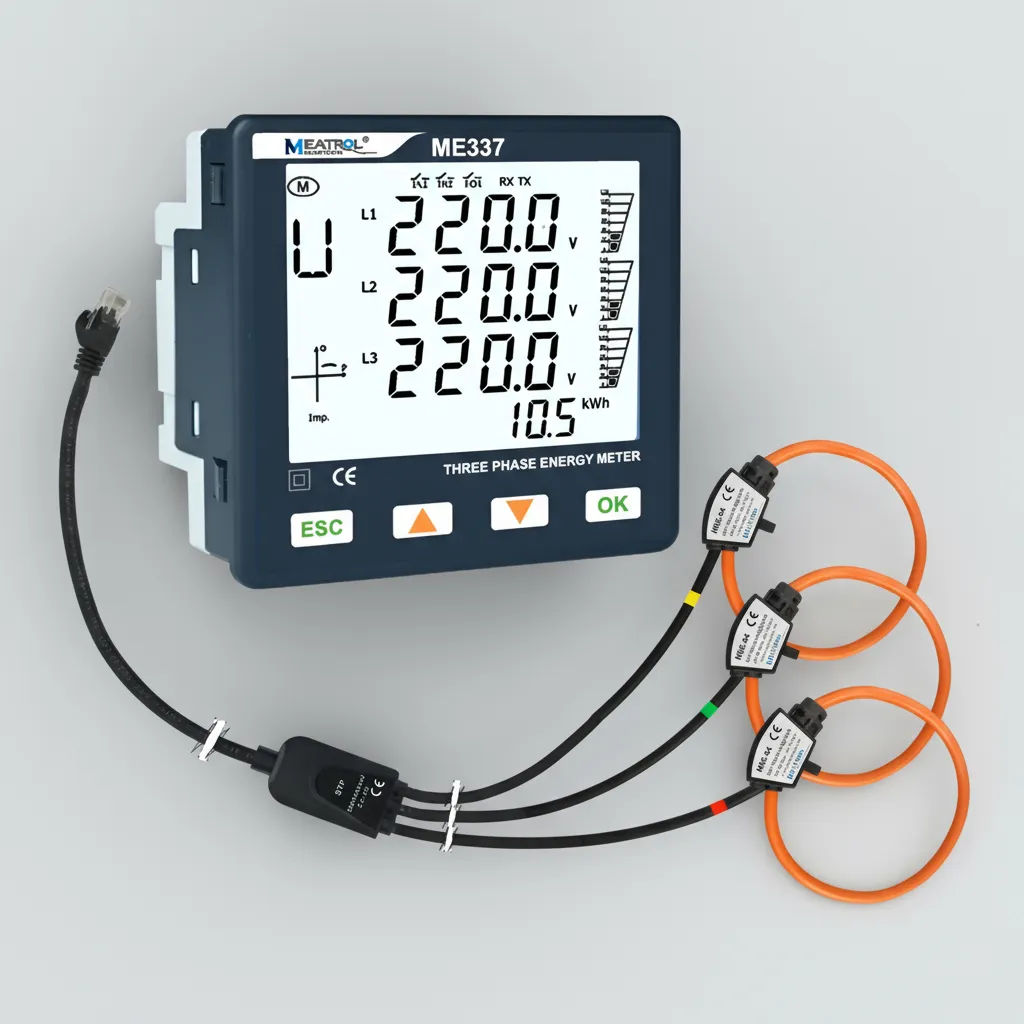

El analizador de energía eléctrica ME337ND2 con tres bobinas Rogowski CRM-36 de 36 mm y rango de 600 A es un equipo de medición avanzado diseñado para monitorear y registrar parámetros eléctricos en sistemas monofásicos y trifásicos. Ideal para auditorías energéticas, control de consumo, mantenimiento preventivo y diagnóstico de calidad de energía, combina precisión, facilidad de instalación y comunicación digital mediante protocolo Modbus RTU.
Ficha técnica:
Modelo del analizador: ME337ND2
Tipo de medición: Trifásico 3P4W, 3P3W y monofásico 1P2W
Alimentación: 95 a 265 V AC
Frecuencia de red: 50/60 Hz
Pantalla: LCD multifunción retroiluminada
Rango de voltaje: 0 a 600 V AC
Rango de corriente (con bobinas CRM-36): hasta 600 A
Precisión de energía activa: Clase 0.5S
Comunicación: RS-485 con protocolo Modbus RTU
Montaje: Panel 96 × 96 mm
Dimensiones: 96 × 96 × 45 mm
Temperatura de operación: -20 °C a +70 °C
Bobinas Rogowski incluidas: 3 unidades CRM-36 de 36 mm
Tipo de salida bobinas: 85 mV/kA
Peso aproximado del conjunto: 500 g
Especificaciones:
Equipo multifunción para medición de corriente, voltaje, potencia activa, reactiva y aparente, factor de potencia, frecuencia y energía acumulada.
Compatible con sistemas monofásicos y trifásicos de tres o cuatro hilos.
Incluye tres bobinas Rogowski flexibles CRM-36, diseñadas para instalación rápida sin necesidad de desconectar los conductores.
Permite el análisis de armónicos y medición de demanda máxima.
Comunicación RS-485 integrada para conexión a sistemas de monitoreo o SCADA mediante protocolo Modbus RTU.
Montaje frontal con formato estándar 96 × 96 mm para tableros eléctricos industriales o comerciales.
Carcasa fabricada en material ABS de alta resistencia.
Diseño compacto, liviano y fácil de instalar en espacios reducidos.
Modo de uso:
Corte la alimentación eléctrica del tablero o instalación antes de comenzar la instalación.
Monte el analizador ME337ND2 en el panel utilizando el recorte de 96 × 96 mm.
Conecte las entradas de voltaje y la alimentación del equipo siguiendo el diagrama de conexión indicado en el manual.
Coloque las bobinas Rogowski CRM-36 alrededor de los conductores de cada fase, asegurando que las uniones de las bobinas queden correctamente cerradas.
Conecte las salidas de las bobinas a las entradas de corriente del analizador, respetando la correspondencia de fases.
Encienda el equipo y acceda al menú de configuración para seleccionar el tipo de sensor Rogowski y el rango de corriente adecuado (600 A).
Configure la dirección de comunicación, velocidad de transmisión y demás parámetros si se utilizará con un sistema Modbus.
Verifique que los valores de corriente, tensión y potencia mostrados sean coherentes con la instalación.
Utilice las lecturas en tiempo real o los registros de energía acumulada para análisis y auditorías energéticas.
Realice inspecciones periódicas para asegurar la correcta fijación de las bobinas y el buen estado del cableado.
Se incluyen 3 Bobinas CRM-36 De 36mm 600a.
