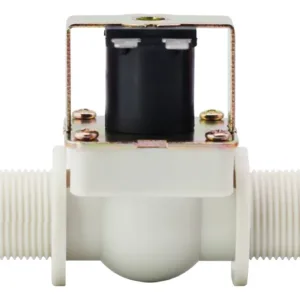

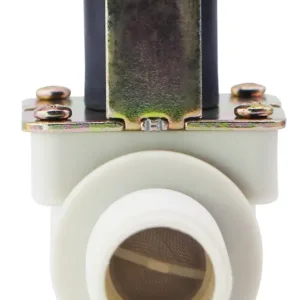

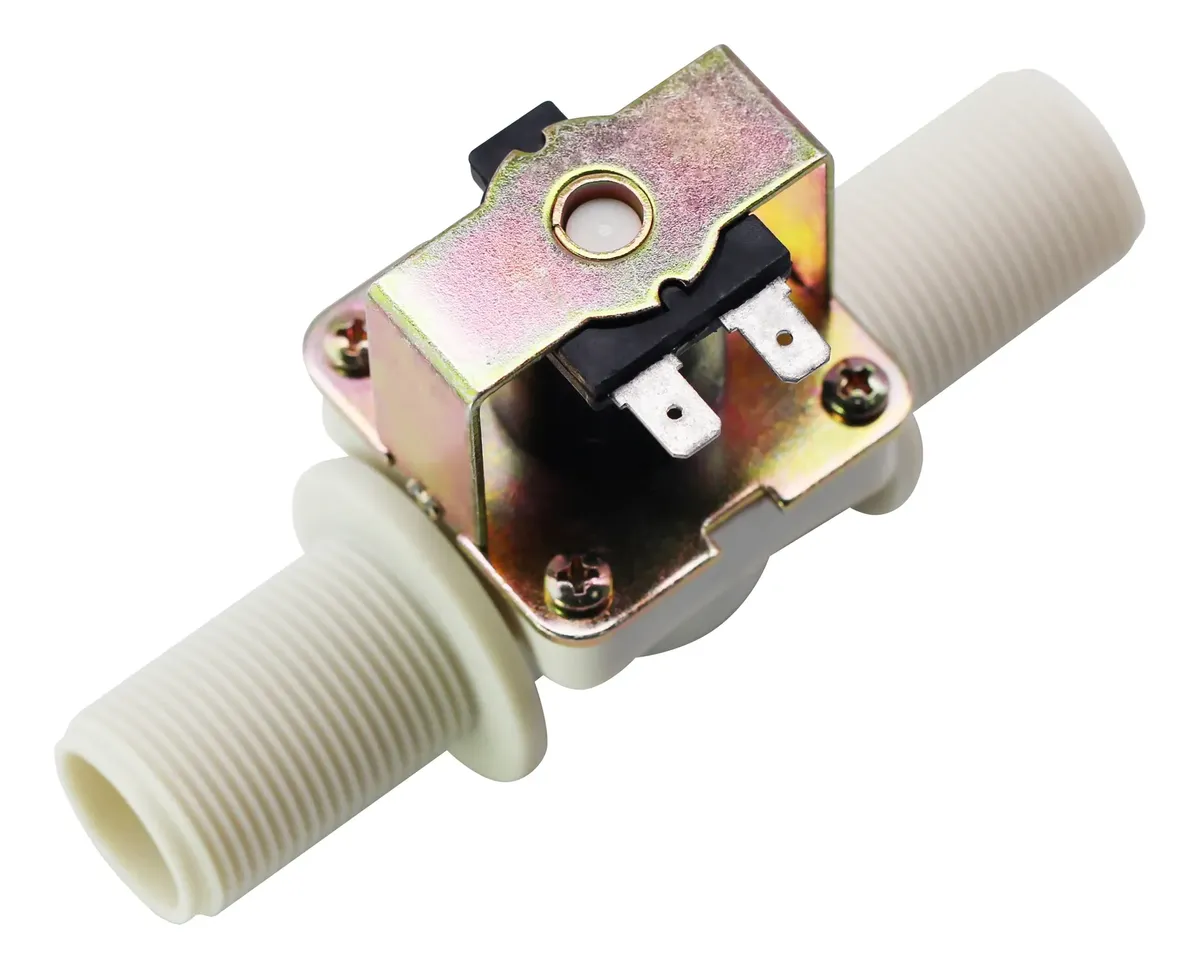

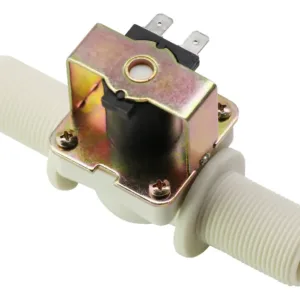

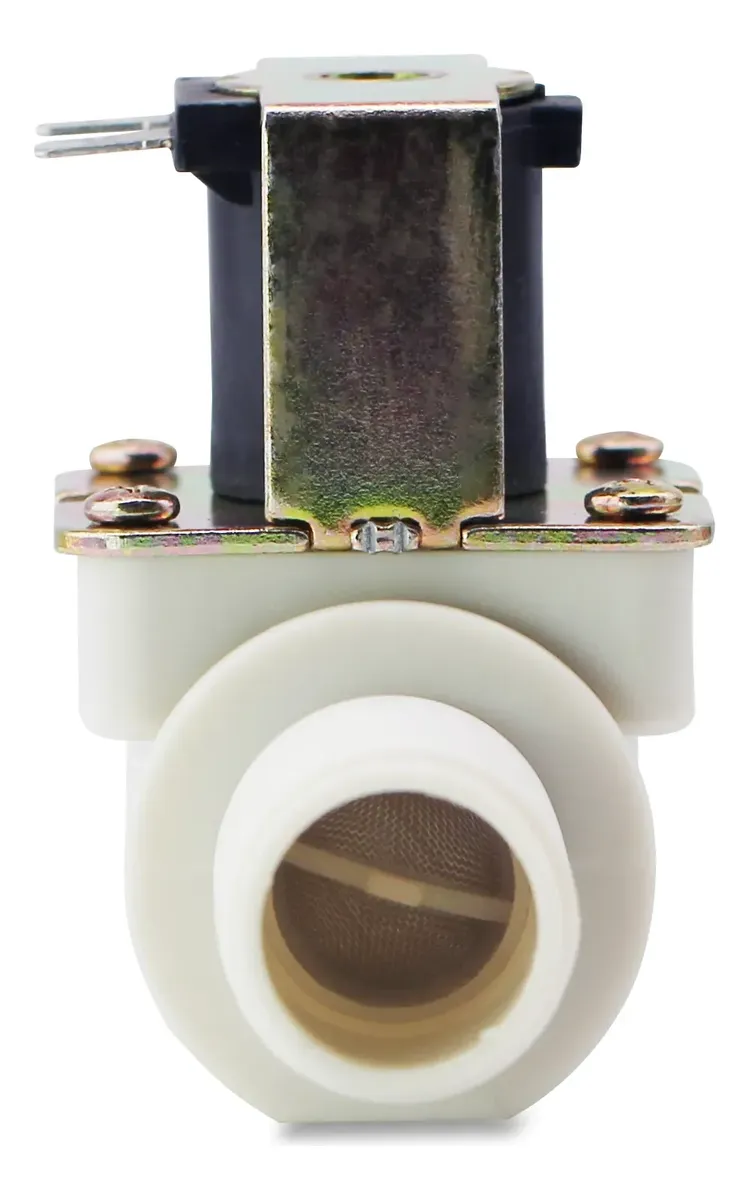

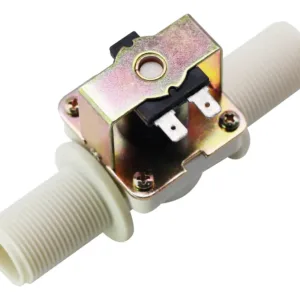

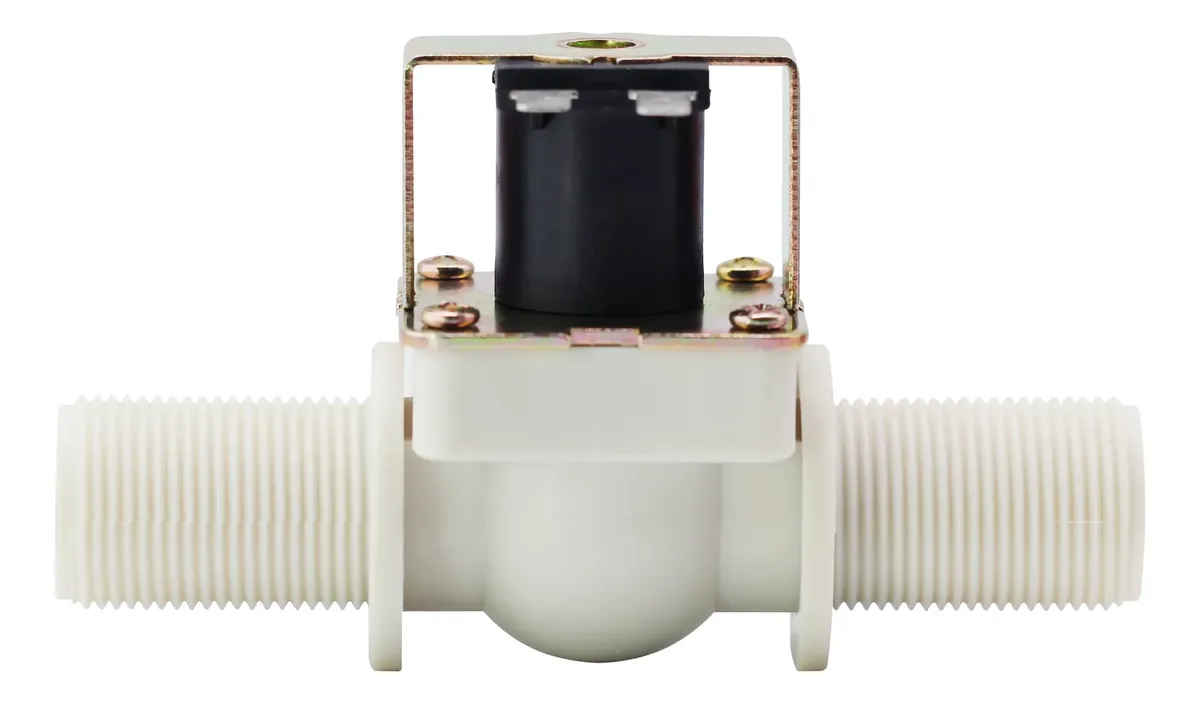

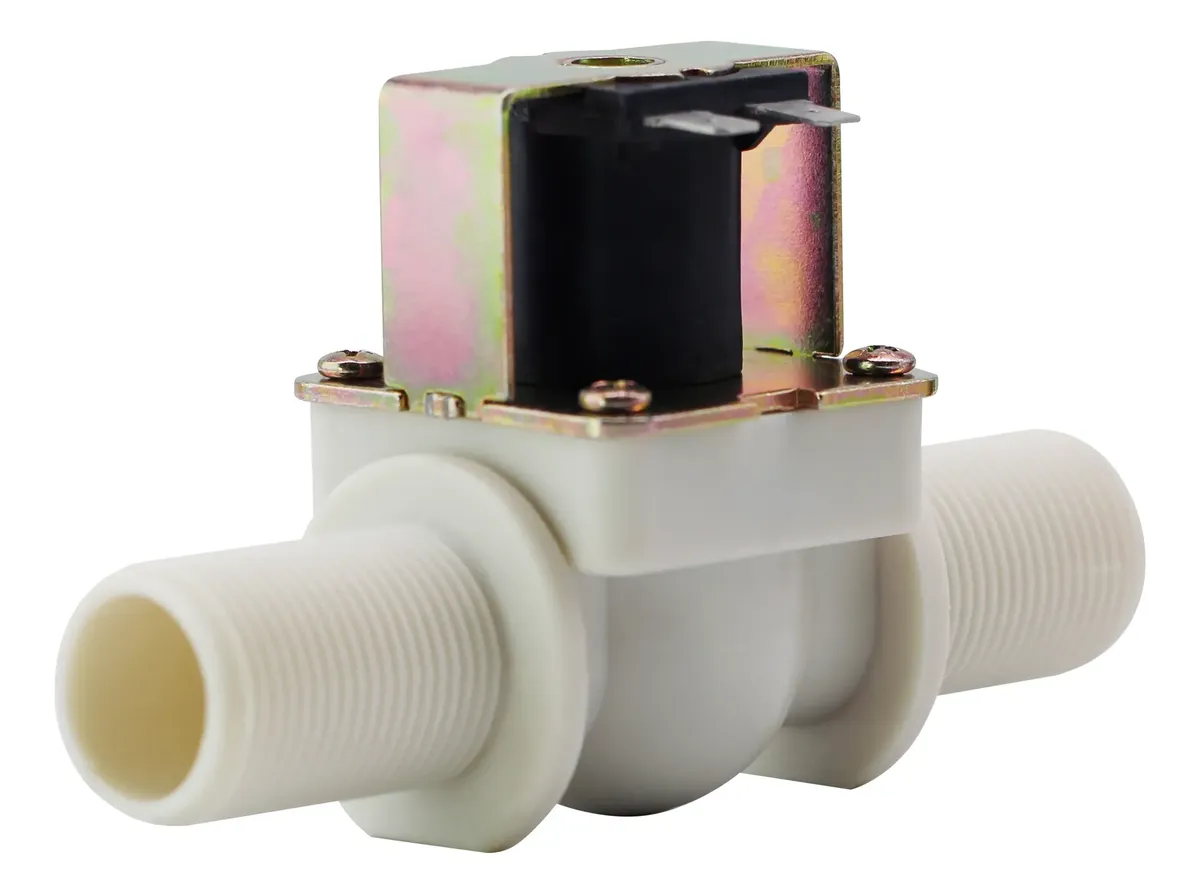

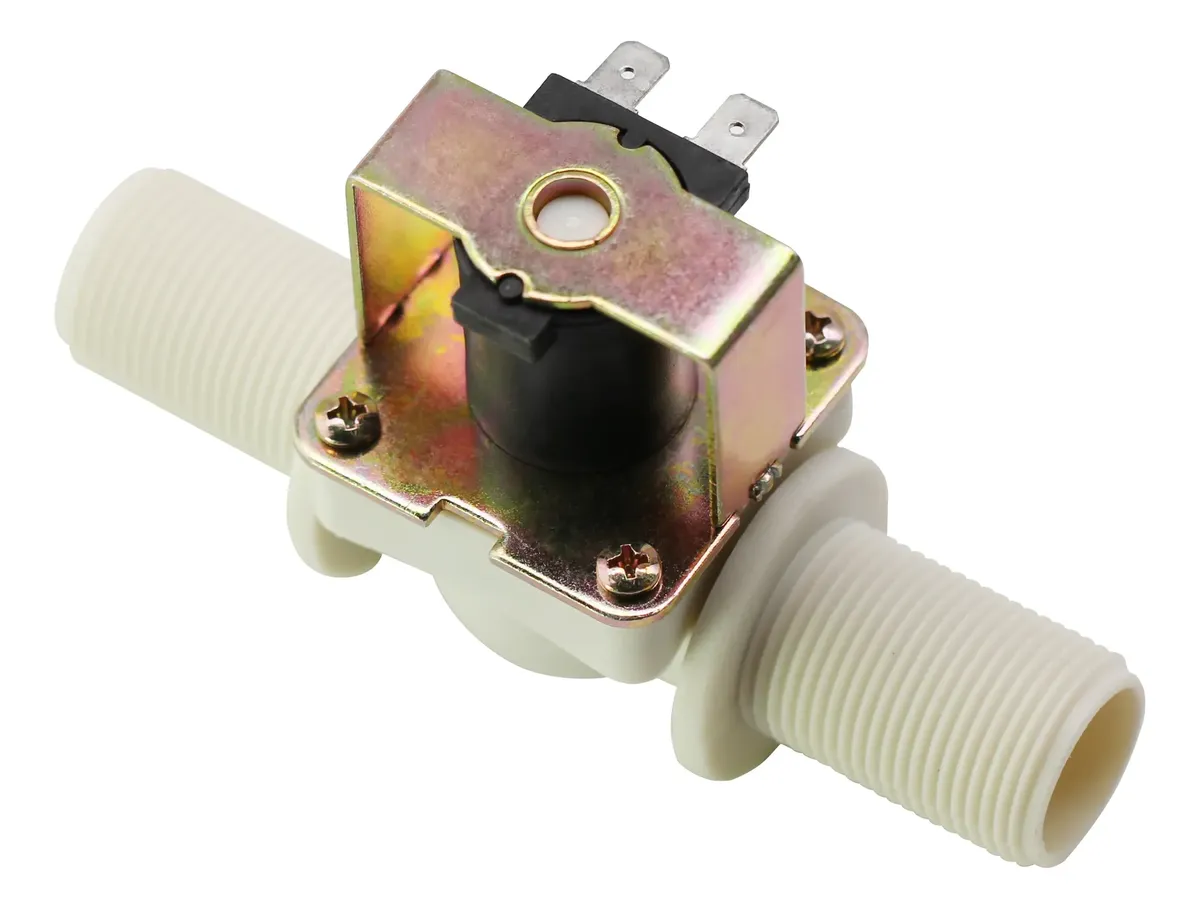

Válvula solenoide eléctrica DIGITEN de 3/4″, diseñada para controlar automáticamente el paso de agua y fluidos de baja viscosidad mediante una señal eléctrica de 12 V de corriente continua. Su funcionamiento es normalmente cerrado (N/C), lo que significa que la válvula permanece cerrada cuando no recibe alimentación eléctrica y se abre al aplicar el voltaje correspondiente. Cuenta con conexiones roscadas de 3/4″, filtro de entrada de acero inoxidable y un sistema de accionamiento rápido. Es adecuada para aplicaciones que requieren controlar el flujo de líquidos de manera automática.
FICHA TÉCNICA

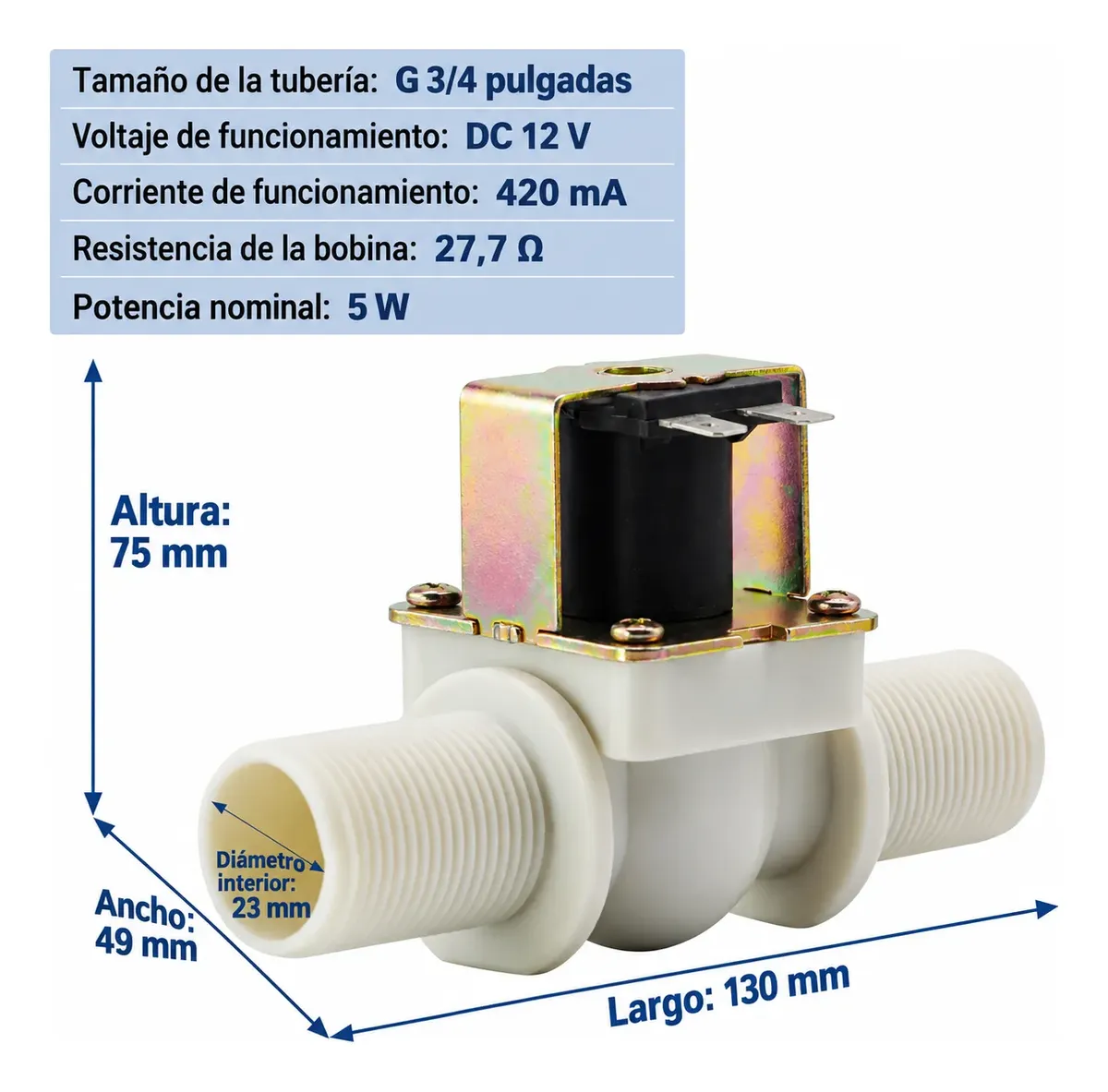

Marca: DIGITEN Tipo de producto: Válvula solenoide eléctrica Modo de funcionamiento: Normalmente cerrada (N/C) Voltaje de funcionamiento: 12 V CC Corriente de funcionamiento: 420 mA Potencia nominal: 5 W Resistencia de la bobina: 27,7 ohmios Conexiones de entrada y salida: 3/4″ a 3/4″ Tipo de rosca: GB Diámetro exterior de la rosca macho: 25,4 mm Diámetro interior indicado: 23 mm Presión de trabajo: 0,02 a 0,8 MPa Temperatura de funcionamiento: 0 a 100 °C Tiempo de apertura: Menor o igual a 0,15 segundos Tiempo de cierre: Menor o igual a 0,3 segundos Rectificación: Síncrona Vida útil estimada: 500.000 ciclos Filtro de entrada: Acero inoxidable Altura: 75 mm Ancho: 49 mm Largo: 130 mm Fluidos compatibles: Agua y líquidos de baja viscosidad
ESPECIFICACIONES Y CARACTERÍSTICAS
– Sistema normalmente cerrado que interrumpe el paso del fluido cuando no recibe alimentación eléctrica. – Accionamiento eléctrico mediante 12 V de corriente continua. – Conexiones roscadas de entrada y salida de 3/4″. – Filtro de entrada de acero inoxidable. – Apertura y cierre rápidos. – Presión de funcionamiento de 0,02 a 0,8 MPa. – Vida útil estimada de hasta 500.000 ciclos. – Diseñada para controlar el paso de agua y fluidos de baja viscosidad.
CARACTERÍSTICAS DE FLUJO
A una presión de 0,02 MPa: caudal igual o superior a 3 L/min. A una presión de 0,1 MPa: caudal igual o superior a 12 L/min. A una presión de 0,8 MPa: caudal igual o superior a 35 L/min.
MODO DE USO
1. Verificar que la instalación sea compatible con las conexiones roscadas de 3/4″ y con el rango de presión de trabajo de la válvula. 2. Instalar la válvula en la tubería correspondiente, respetando el sentido de circulación del fluido indicado en el producto, si corresponde. 3. Conectar los terminales eléctricos a una fuente de alimentación de 12 V CC compatible. 4. Al suministrar alimentación eléctrica, la válvula se abre y permite el paso del fluido. 5. Al interrumpir la alimentación, la válvula vuelve a su posición normalmente cerrada, deteniendo el flujo. 6. Verificar que no existan pérdidas en las conexiones y que el sistema funcione correctamente.
IMPORTANTE
La válvula requiere una alimentación de 12 V CC. No debe conectarse directamente a una red eléctrica de 220 V. El funcionamiento requiere una presión de trabajo dentro del rango especificado de 0,02 a 0,8 MPa. Producto destinado al control de agua y fluidos de baja viscosidad. Antes de instalarlo, verificar la compatibilidad con el fluido, la presión y la temperatura de la aplicación.
