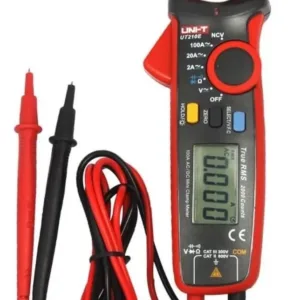

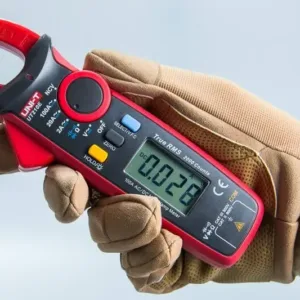

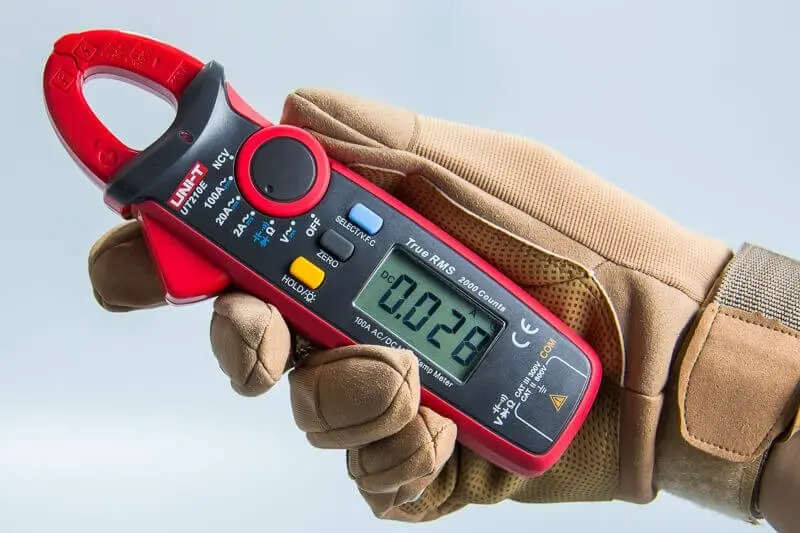

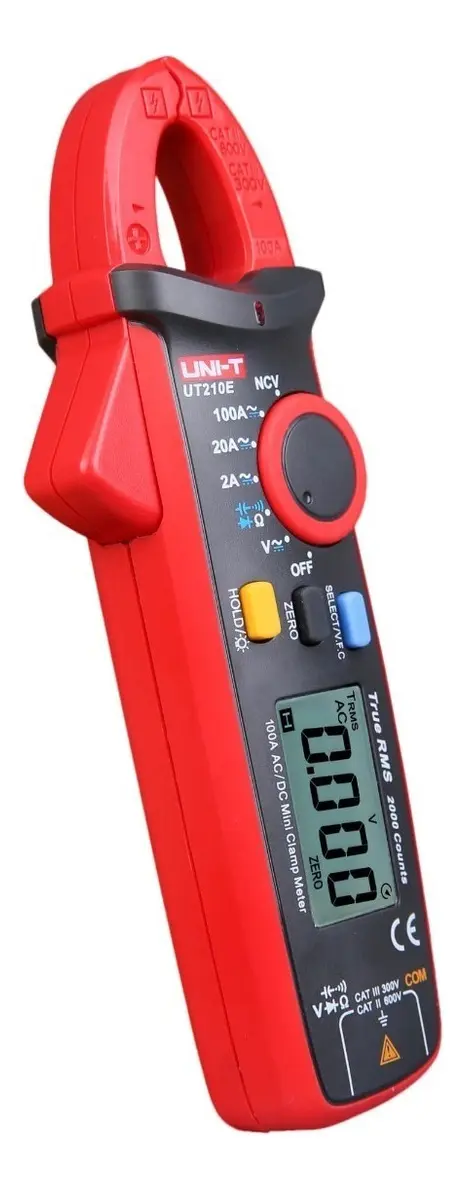

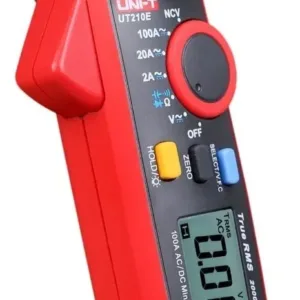

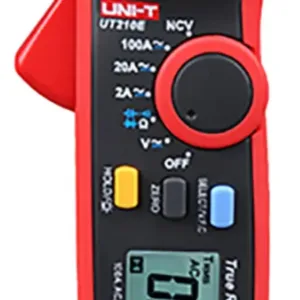

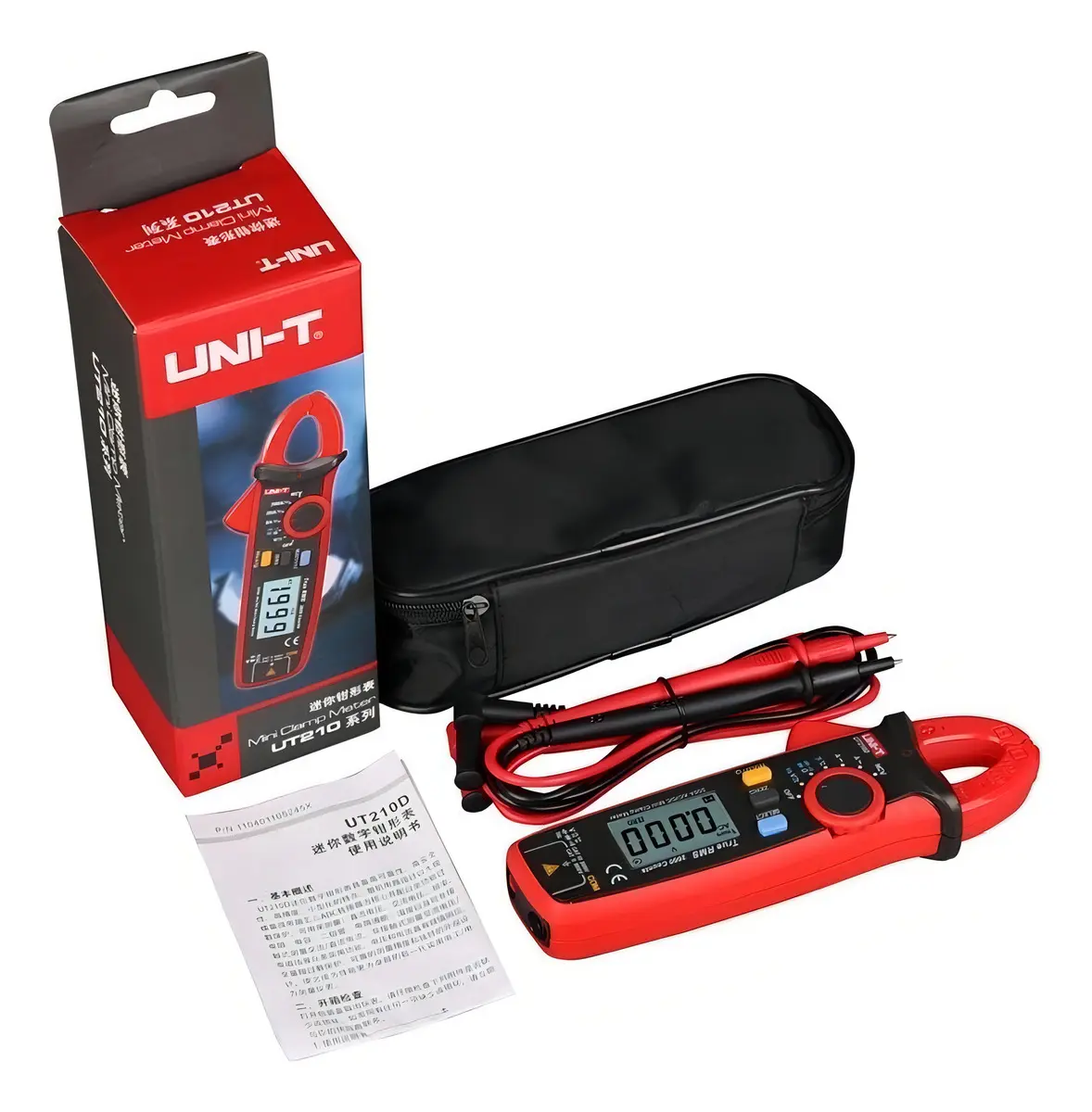

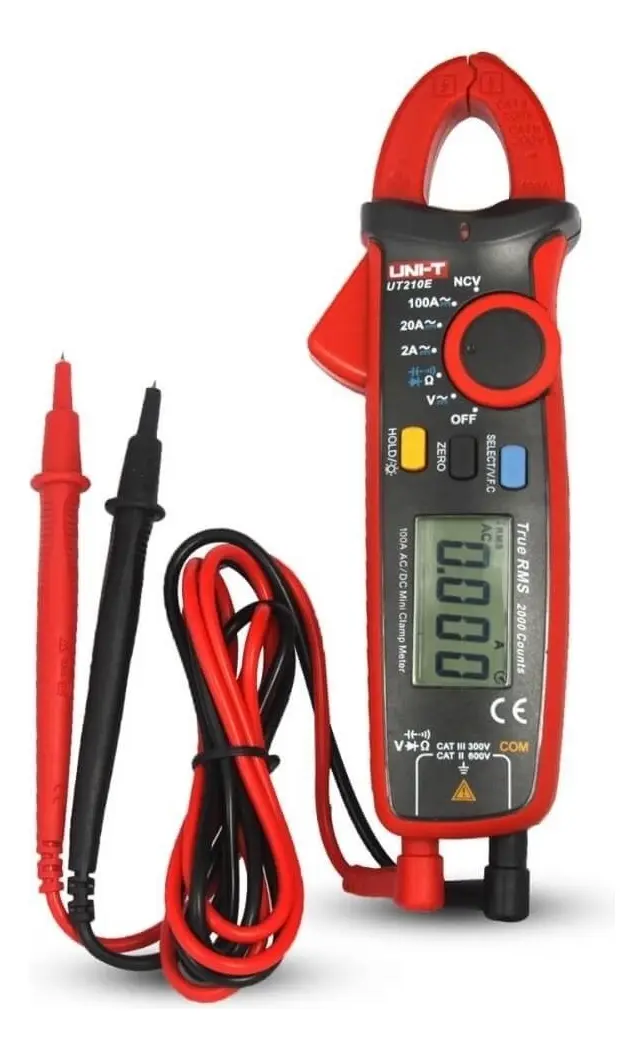

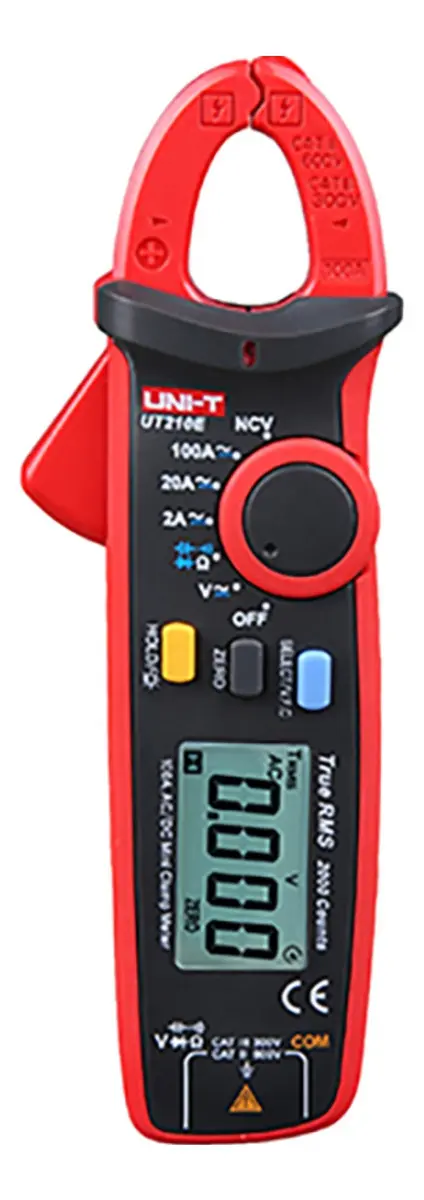

La UNI-T UT210E es una pinza amperimétrica digital compacta True RMS, diseñada para mediciones eléctricas en espacios reducidos y tareas de mantenimiento, instalación y diagnóstico. Permite medir corriente alterna y continua de hasta 100 A, tensión AC/DC de hasta 600 V, resistencia y capacitancia. Además, incorpora detección de tensión sin contacto NCV, filtro VFC, prueba de continuidad, testeo de diodos, retención de datos y modo ZERO.

FICHA TÉCNICA

Marca: UNI-T Modelo: UT210E Tipo: pinza amperimétrica digital True RMS: Sí Corriente alterna máxima: 100 A Precisión en corriente alterna: ±(2,5 % + 5 dígitos) Corriente continua máxima: 100 A Precisión en corriente continua: ±(2 % + 3 dígitos) Tensión alterna máxima: 600 V Precisión en tensión alterna: ±(1 % + 3 dígitos) Tensión continua máxima: 600 V Precisión en tensión continua: ±(0,7 % + 3 dígitos) Precisión en resistencia: ±(1 % + 2 dígitos) Capacitancia máxima: 20 mF Precisión en capacitancia: ±(4 % + 5 dígitos) Pantalla: 2000 cuentas Apertura máxima de la pinza: 17 mm

SPECIFICACIONES

Medición de corriente alterna y continua. Medición máxima de corriente: 100 A AC/DC. Medición de tensión alterna y continua hasta 600 V. Medición de capacitancia hasta 20 mF. Tecnología True RMS. Selección automática de rango. Función NCV para detección de tensión sin contacto. Función VFC con filtro de paso bajo. Modo ZERO para puesta a cero en mediciones de corriente continua. Testeo de continuidad con alarma sonora. Testeo de diodos. Función HOLD para retención de datos. Pantalla LCD retroiluminada. Indicador de batería baja. Apagado automático. Velocidad de muestreo aproximada: 2 a 3 lecturas por segundo.

MODO DE USO

Para medir corriente alterna o continua, seleccione la función correspondiente. En mediciones de corriente continua puede utilizar la función ZERO antes de comenzar. Abra la mordaza y coloque únicamente un conductor dentro de la pinza. Cierre completamente la mordaza y lea el valor indicado en pantalla. Para medir tensión, conecte la punta negra al terminal COM y la punta roja al terminal de medición. Seleccione tensión alterna o continua según corresponda y coloque las puntas en paralelo sobre los puntos del circuito que desea medir. Para medir resistencia o capacitancia, desconecte previamente la alimentación del circuito y descargue los capacitores. Seleccione la función correspondiente y coloque las puntas sobre el componente.

Para realizar una prueba de continuidad o de diodos, seleccione la función correspondiente y conecte las puntas al componente con el circuito desenergizado. En continuidad, el equipo emitirá una señal sonora cuando detecte una conexión de baja resistencia. Para utilizar la detección NCV, seleccione esta función y acerque la parte superior del instrumento al conductor o punto que desea comprobar, sin necesidad de contacto directo.

Al finalizar las mediciones, retire el instrumento del circuito y apáguelo antes de guardarlo.
