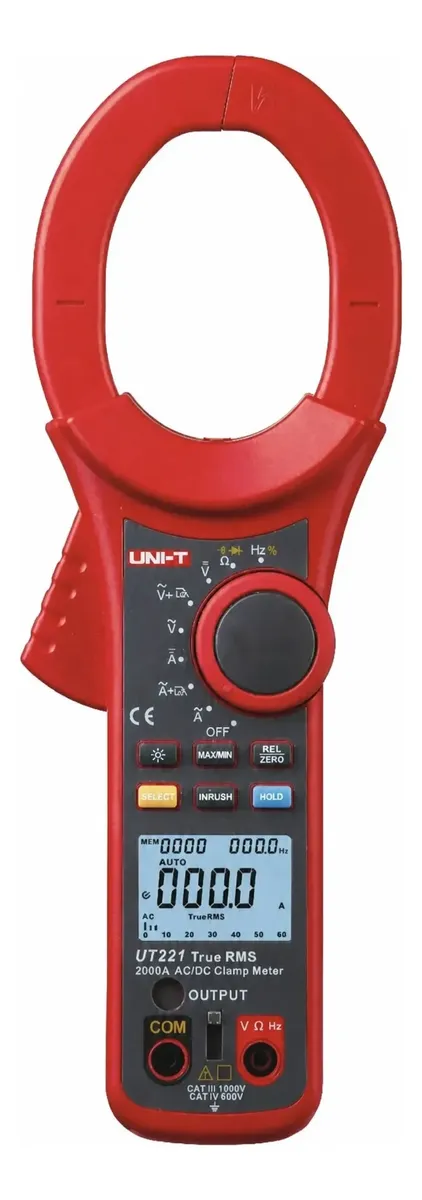

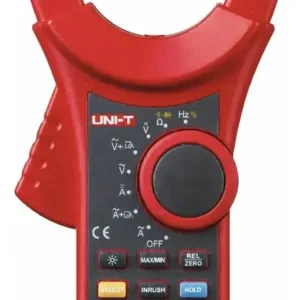

UNI-T UT221 Pinza Amperimétrica Digital 2000 A AC/DC

PÁRRAFO INTRODUCTORIO

La UNI-T UT221 es una pinza amperimétrica digital profesional diseñada para la medición de corrientes elevadas en corriente alterna y corriente continua, alcanzando hasta 2000 A. Forma parte de la serie UT220 de UNI-T y combina medición de corriente, tensión, resistencia y frecuencia con funciones adicionales como True RMS, medición de corriente de arranque, filtro pasa bajos, retención de datos y registro de valores máximos y mínimos.

Su apertura de mordaza de 63 mm permite trabajar sobre conductores de gran sección sin necesidad de interrumpir el circuito. Es una herramienta adecuada para mantenimiento eléctrico, instalaciones industriales, tableros eléctricos, motores, sistemas de potencia y tareas de diagnóstico donde se requiere medir corrientes elevadas con seguridad y precisión.

FICHA TÉCNICA

Marca: UNI-T

Modelo: UT221

Tipo de instrumento: Pinza amperimétrica digital

Tipo de medición de corriente: AC y DC

Corriente AC máxima: 2000 A

Precisión de corriente AC: ±(2,5 % + 5 dígitos)

Corriente DC máxima: 2000 A

Precisión de corriente DC: ±(2,5 % + 5 dígitos)

Tensión AC máxima: 750 V

Precisión de tensión AC: ±(1,2 % + 5 dígitos)

Tensión DC máxima: 1000 V

Precisión de tensión DC: ±(0,8 % + 1 dígito)

Resistencia máxima: 66 MΩ

Precisión de resistencia: ±(1 % + 2 dígitos)

Frecuencia máxima: 20 MHz

Precisión de frecuencia: ±(0,1 % + 3 dígitos)

Ciclo de trabajo: 10 % a 90 %

Resolución de pantalla: 6000 cuentas

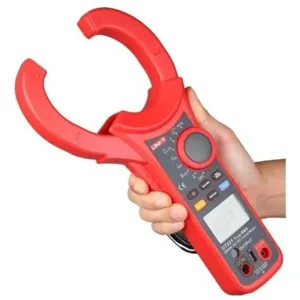

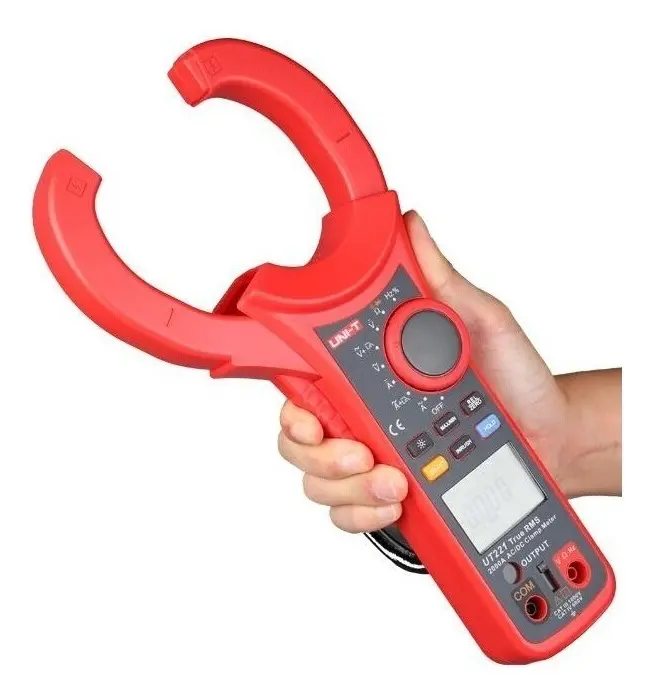

Apertura máxima de mordaza: 63 mm

Impedancia de entrada: igual o superior a 10 MΩ

Pantalla: LCD

ESPECIFICACIONES

Medición de corriente alterna hasta 2000 A.

Medición de corriente continua hasta 2000 A.

Medición de tensión alterna hasta 750 V.

Medición de tensión continua hasta 1000 V.

Medición de resistencia hasta 66 MΩ.

Medición de frecuencia hasta 20 MHz.

Medición True RMS para corriente y tensión alterna.

Rango automático.

Prueba de diodos.

Prueba de continuidad con señal acústica.

Medición de corriente de arranque o Inrush.

Filtro pasa bajos para determinadas aplicaciones eléctricas.

Modo relativo.

Función Data Hold para congelar la lectura en pantalla.

Funciones MAX y MIN.

Función I-OUT.

Barra gráfica analógica de 66 segmentos.

Indicador de batería baja.

Visualización completa de símbolos en pantalla.

Protección contra sobrecarga en los rangos de medición.

Apertura de mordaza de hasta 63 mm.

Certificaciones informadas por el fabricante para la serie: CE, UKCA y cETLus.

Accesorios estándar correspondientes al UT221: puntas de prueba y cable de salida.

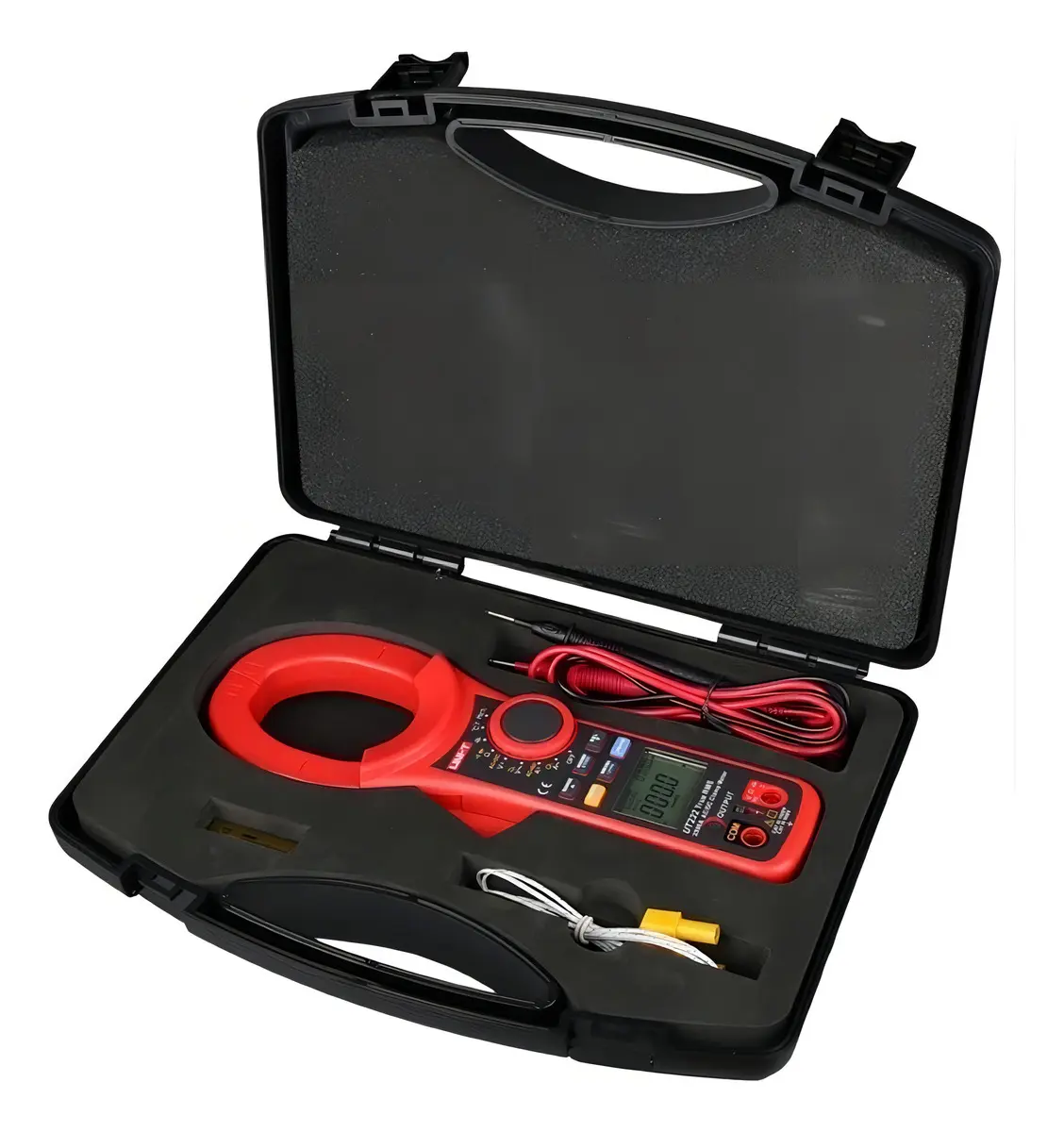

Presentación estándar del fabricante: caja rígida y manual.

MODO DE USO

Medición de corriente AC o DC:

1. Encender la pinza amperimétrica.
2. Seleccionar mediante el selector la función correspondiente a corriente AC o DC.
3. Para corriente continua, realizar el ajuste de cero cuando corresponda antes de efectuar la medición.
4. Presionar el gatillo para abrir la mordaza.
5. Colocar dentro de la mordaza únicamente un conductor.
6. Cerrar completamente la mordaza alrededor del conductor.
7. Leer el valor de corriente indicado en la pantalla.

No se deben abrazar simultáneamente los conductores de fase y neutro, ya que los campos magnéticos pueden compensarse y producir una lectura incorrecta o cercana a cero.

Medición de tensión:

1. Conectar las puntas de prueba en los terminales correspondientes del instrumento.
2. Seleccionar tensión AC o DC según el circuito a medir.
3. Colocar las puntas en los puntos del circuito donde se desea realizar la medición.
4. Leer el valor indicado en pantalla.
5. Retirar las puntas del circuito una vez finalizada la medición.

Medición de resistencia:

1. Desenergizar completamente el circuito antes de medir.
2. Seleccionar la función de resistencia.
3. Conectar las puntas de prueba al componente o circuito.
4. Esperar a que la lectura se estabilice.
5. Leer el valor mostrado en pantalla.

Prueba de continuidad:

1. Desenergizar el circuito.
2. Seleccionar la función de continuidad.
3. Colocar las puntas de prueba en los extremos del conductor o componente.
4. El instrumento emitirá una señal acústica cuando detecte continuidad dentro del rango establecido por el equipo.

Medición de corriente de arranque:

Seleccionar la función de corriente de arranque y colocar la pinza alrededor de un único conductor de alimentación. Al iniciar el motor o la carga eléctrica, el instrumento permite capturar el pico de corriente producido durante el arranque.
