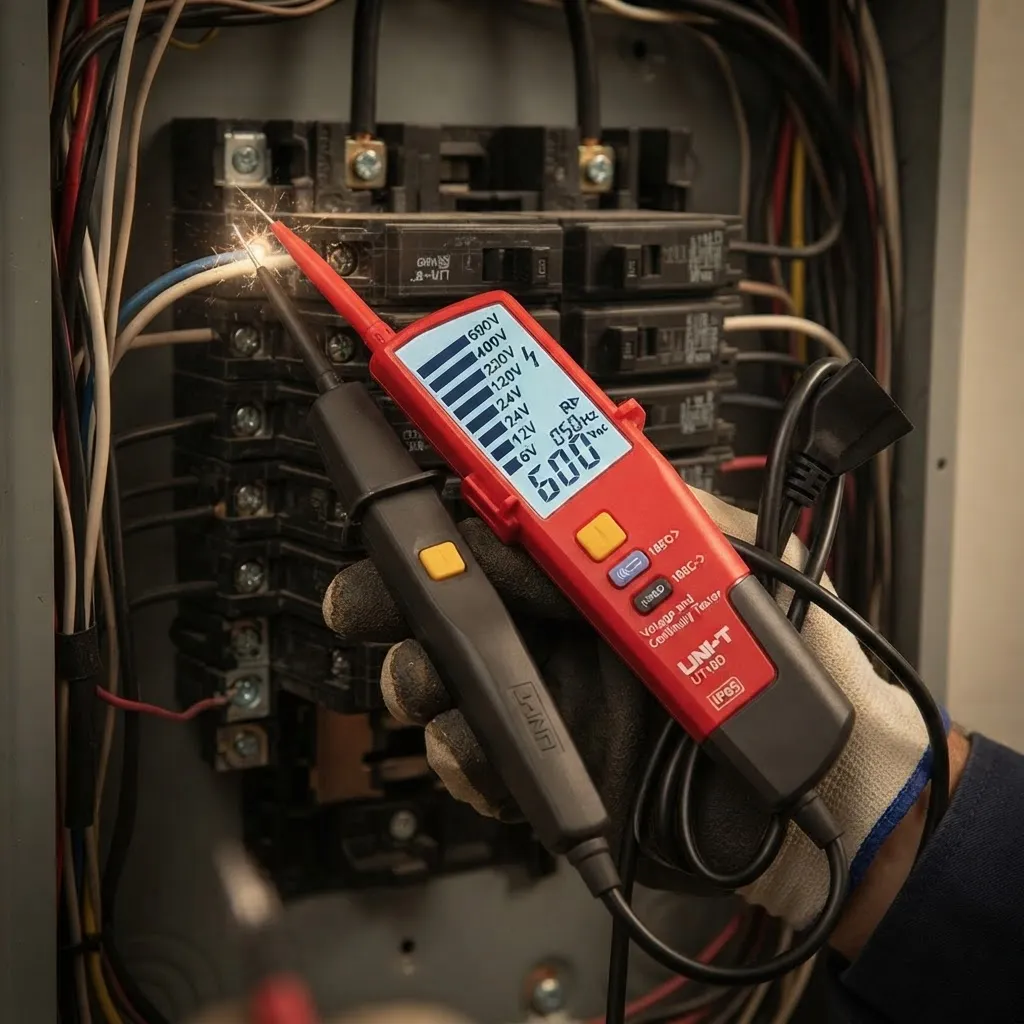

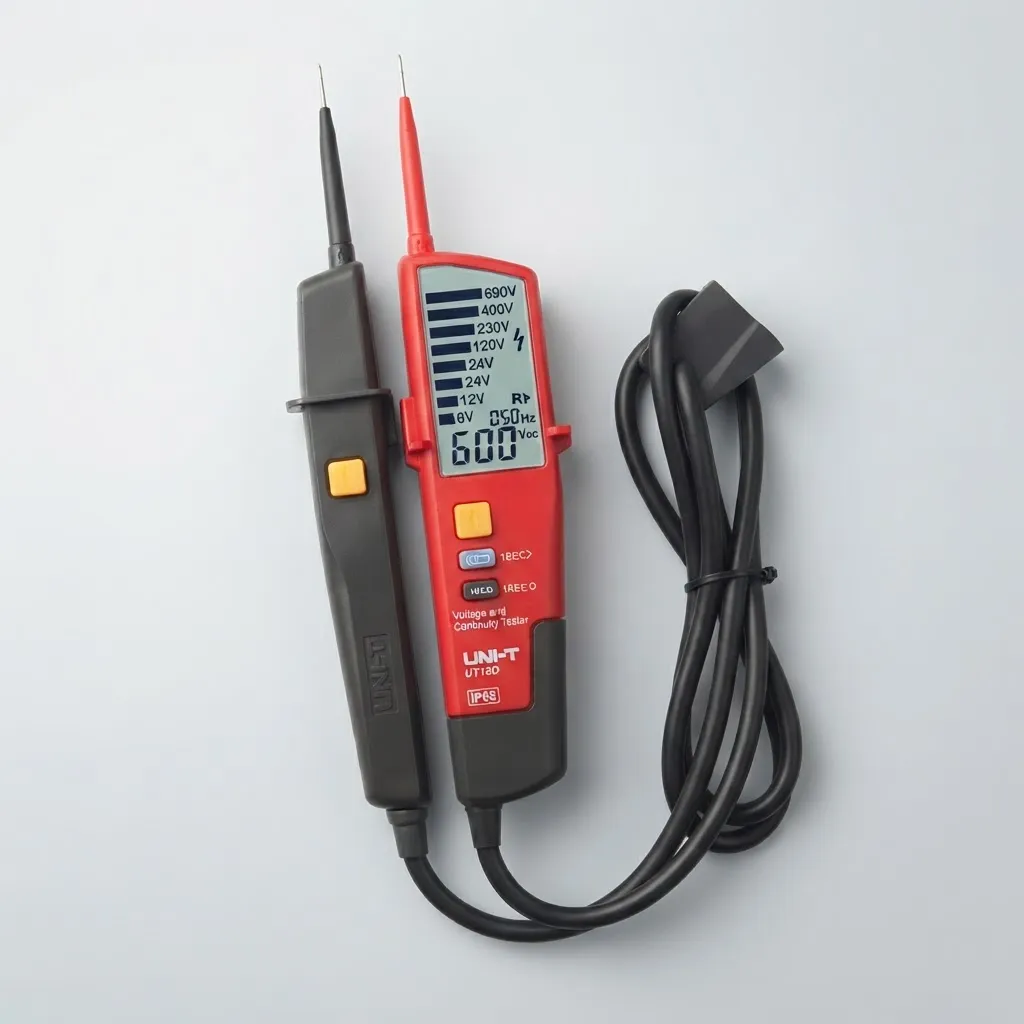

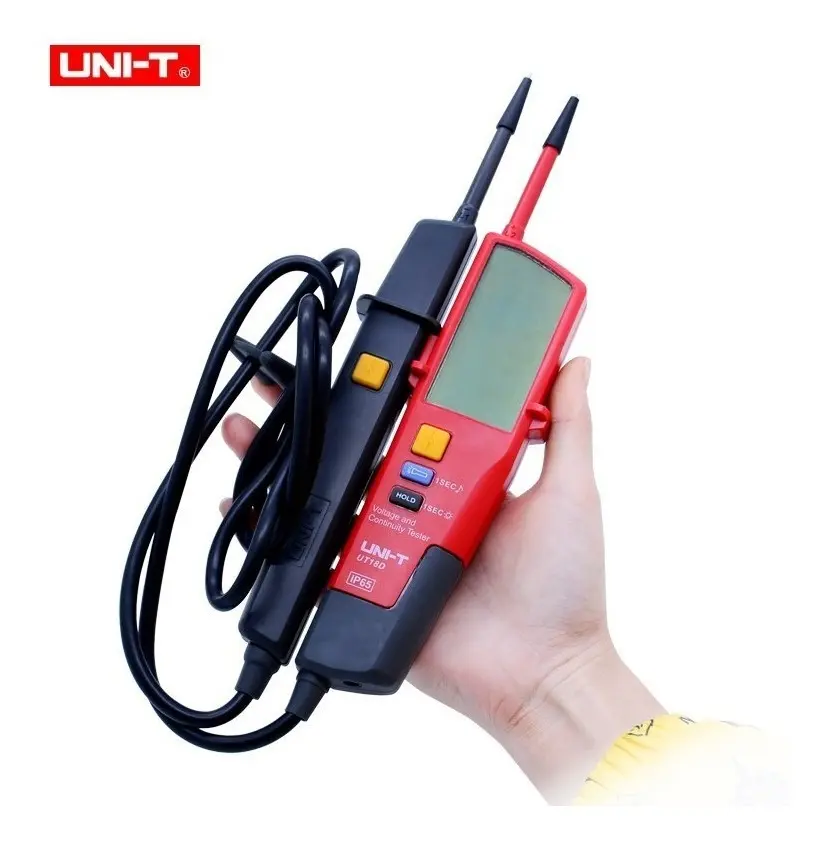

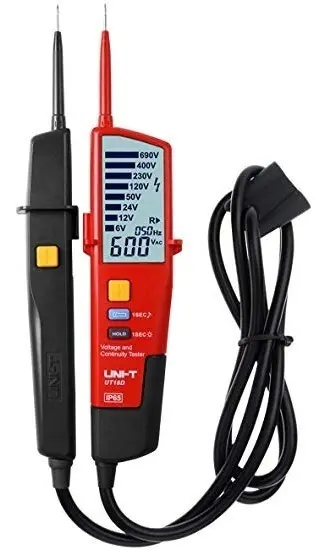

El UNI-T UT18D es un probador digital de voltaje y continuidad diseñado para tareas de instalación, mantenimiento y diagnóstico eléctrico. Permite comprobar tensión AC y DC, continuidad, polaridad, frecuencia y secuencia de fases, además de realizar pruebas de RCD. Cuenta con pantalla LCD retroiluminada, indicadores LED, señal acústica, luz de trabajo y protección IP65. Su categoría de seguridad CAT IV 600 V lo hace adecuado para aplicaciones eléctricas profesionales dentro de los límites establecidos por el fabricante.
Ficha técnica:
Marca: UNI-T
Modelo: UT18D Tipo: Probador de voltaje y continuidad Rango de tensión AC/DC: 6 V a 690 V Niveles de indicación LED: 12 V, 24 V, 50 V, 120 V, 230 V, 400 V y 690 V Rango de medición LCD de tensión: 6 V a 690 V Precisión de tensión: ±(1,5 % + 5 dígitos) Rango de frecuencia: 40 Hz a 400 Hz Precisión de frecuencia: ±(3 % + 5 dígitos) Rango de continuidad: 0 Ohm a 100 kOhm Prueba de secuencia de fases: Sí Rango para prueba de fases: 57 V a 400 V AC Detección de tensión con una sola punta: 100 V a 690 V AC Prueba RCD: Sí, 230 V Detección de polaridad: Sí Pantalla: LCD retroiluminada Tamaño de pantalla: 73,5 x 35,5 mm Indicadores LED: Sí Señal acústica: Sí Luz de trabajo: Sí Indicador de batería baja: Sí Modo de espera automático: Sí Grado de protección: IP65 Categoría de seguridad: CAT IV 600 V Alimentación: 2 pilas AAA de 1,5 V Voltaje de alimentación: 3 V DC Dimensiones: 27,2 x 8,5 x 3,1 cm Peso aproximado: 0,280 kg Color: Rojo y gris

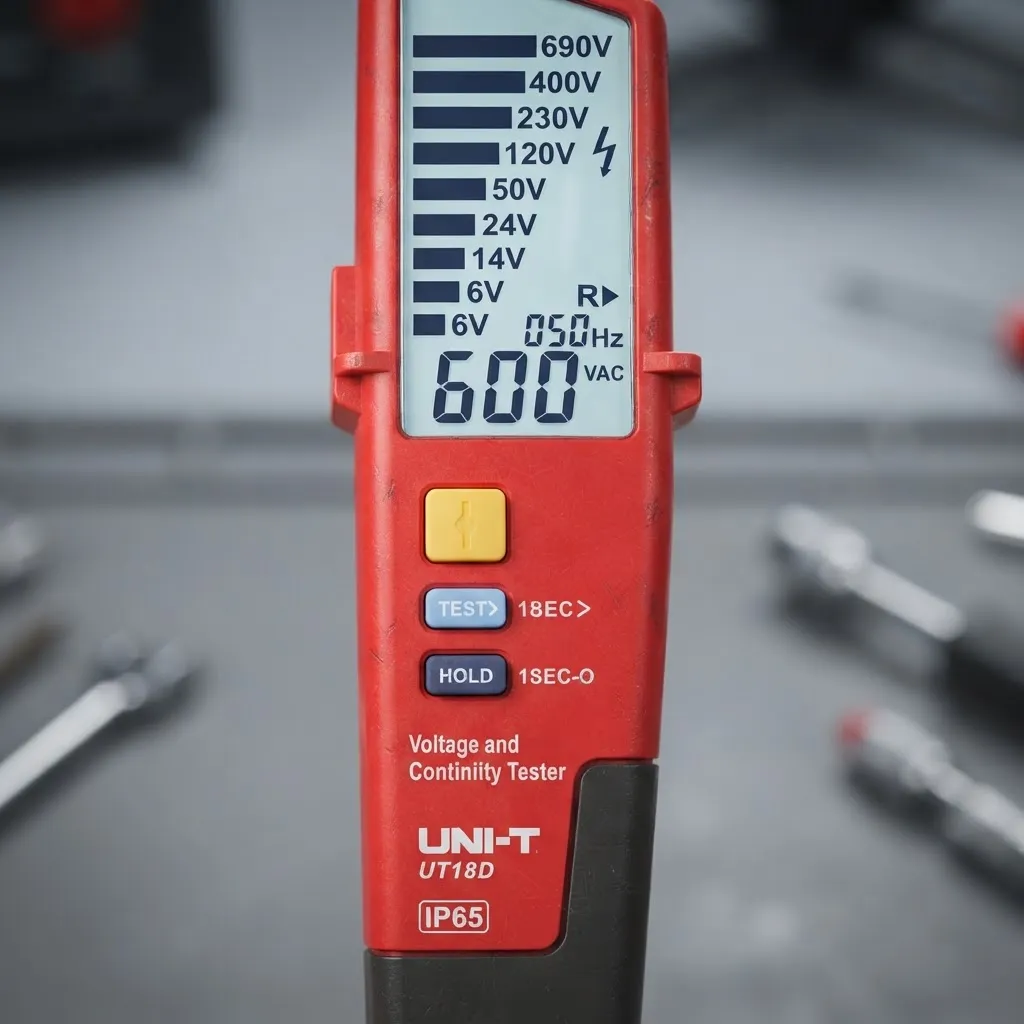

Especificaciones: El UNI-T UT18D permite detectar y medir tensión alterna y continua hasta 690 V. Combina una lectura numérica mediante pantalla LCD retroiluminada con indicadores LED para facilitar la identificación rápida de diferentes niveles de tensión. Permite comprobar la continuidad de conductores y circuitos en un rango de hasta 100 kOhm, proporcionando indicaciones visuales y acústicas. También incorpora detección de polaridad para corriente continua. Cuenta con medición de frecuencia entre 40 Hz y 400 Hz y función para comprobar la secuencia o rotación de fases en sistemas trifásicos. La función de detección unipolar permite identificar presencia de tensión AC utilizando una sola punta dentro del rango especificado. También dispone de función para prueba de dispositivos RCD en instalaciones compatibles. Su carcasa posee grado de protección IP65, proporcionando protección contra polvo y resistencia frente a chorros de agua. La clasificación CAT IV 600 V permite su utilización en instalaciones eléctricas dentro de dicha categoría de seguridad. La pantalla LCD cuenta con retroiluminación para facilitar la lectura en ambientes con poca iluminación.
Además, incorpora luz de trabajo, indicador de batería baja y modo de espera automático para reducir el consumo de las pilas. Modo de uso: Antes de utilizar el probador, verificar que la carcasa, las puntas y los cables se encuentren en buenas condiciones. Realizar la comprobación de funcionamiento del instrumento antes de efectuar una medición. Para medir tensión AC o DC, colocar las dos puntas de prueba sobre los puntos del circuito que se desean comprobar. El equipo mostrará el valor medido en la pantalla LCD y utilizará los indicadores LED para señalar el nivel de tensión detectado. Para comprobar continuidad, asegurarse primero de que el circuito esté desconectado de cualquier fuente de alimentación. Colocar las puntas en ambos extremos del conductor o componente.
El equipo indicará visual y acústicamente la existencia de continuidad dentro de su rango de funcionamiento. Para comprobar polaridad en corriente continua, colocar las puntas sobre los terminales correspondientes. El instrumento indicará la polaridad detectada. Para verificar la secuencia de fases, colocar las puntas de acuerdo con el procedimiento de medición para sistemas trifásicos y observar la indicación proporcionada por el instrumento. Para realizar una prueba RCD, utilizar la función correspondiente únicamente en instalaciones compatibles de 230 V y siguiendo las medidas de seguridad apropiadas. No superar los 690 V de entrada especificados. Durante las mediciones, sujetar las sondas únicamente por sus áreas aisladas y evitar cualquier contacto con las partes metálicas conductoras.
