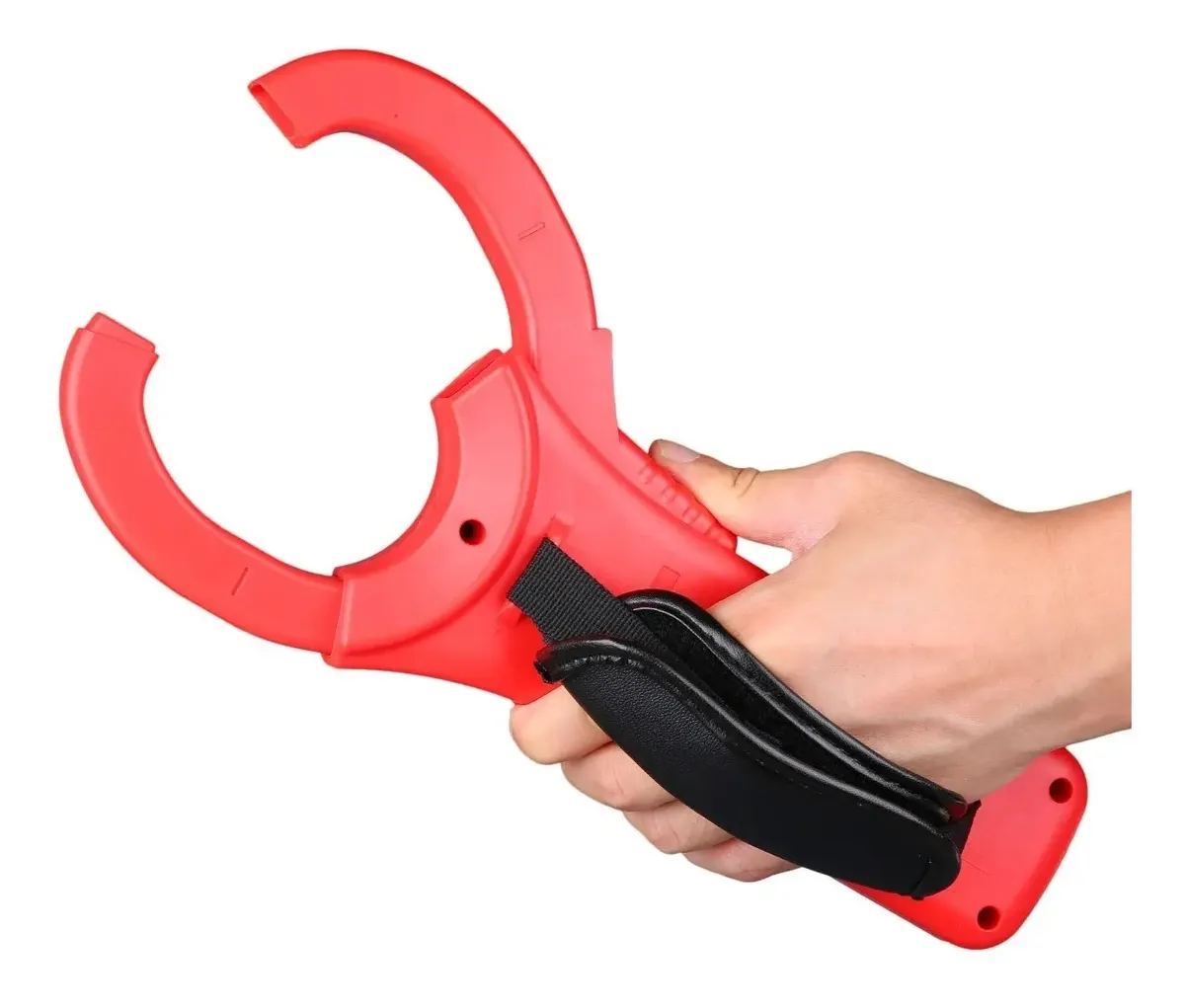

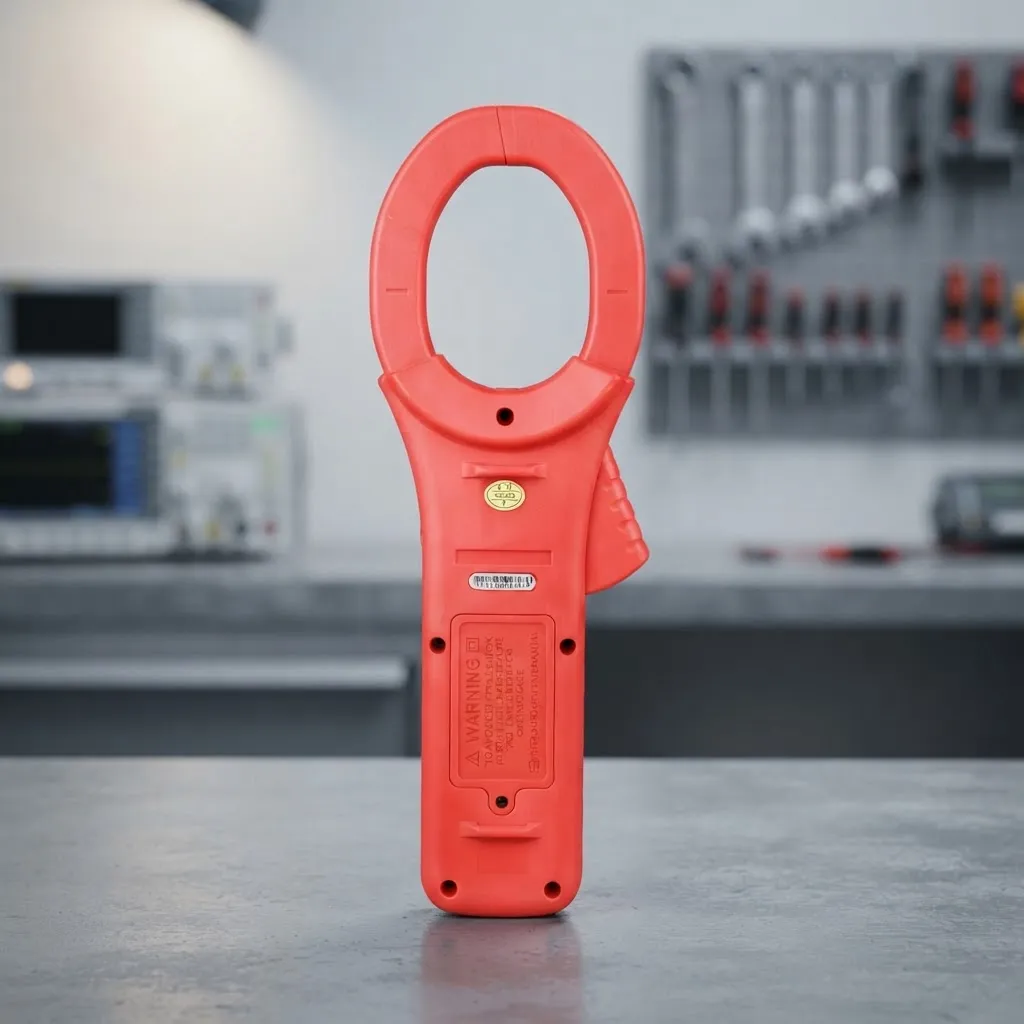

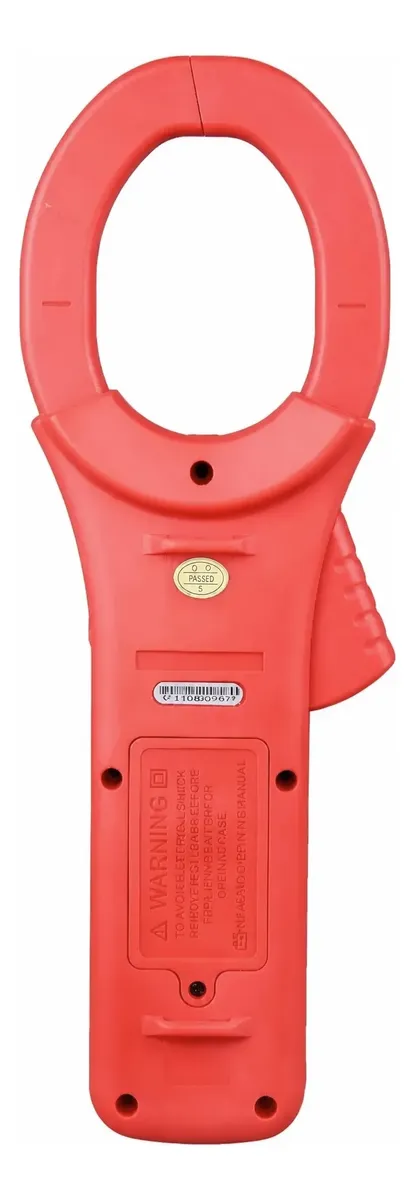

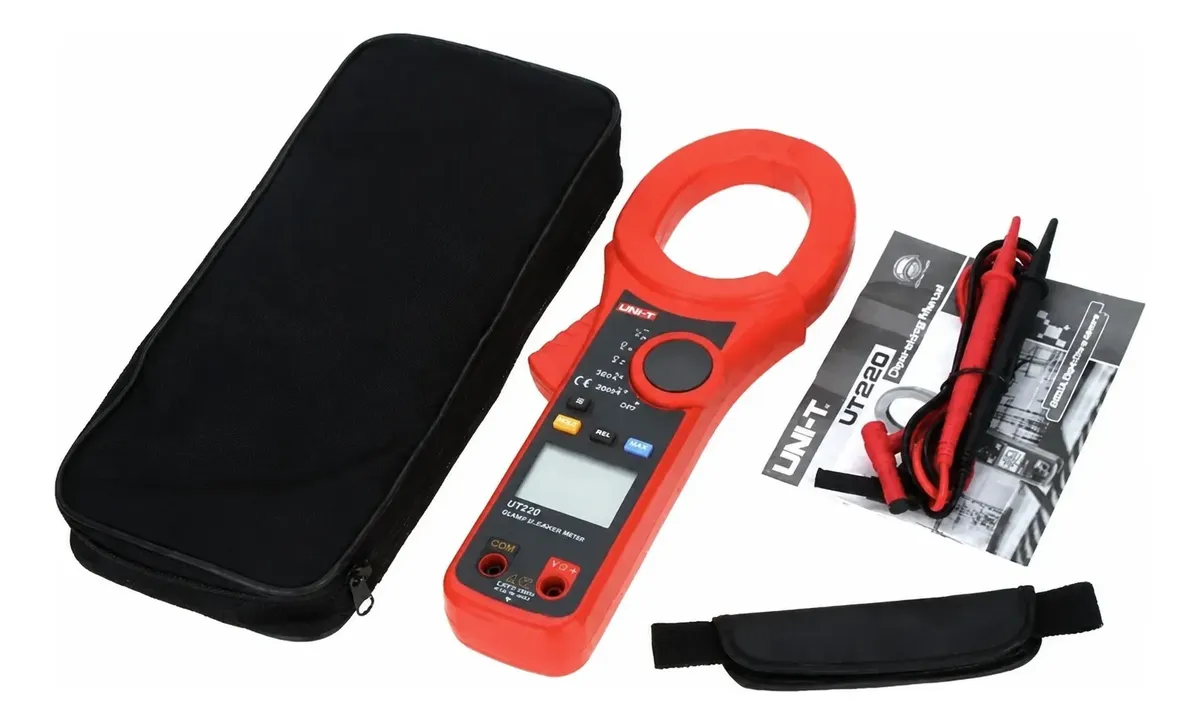

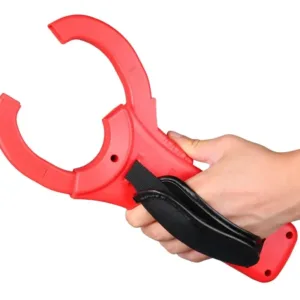

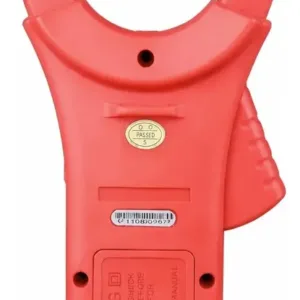

La UNI-T UT220 es una pinza amperimétrica digital diseñada para mediciones eléctricas de alta corriente en instalaciones, mantenimiento, diagnóstico y aplicaciones industriales. Permite medir corriente alterna de hasta 2000 A sin interrumpir el circuito, además de tensión AC hasta 750 V, tensión DC hasta 1000 V y resistencia hasta 20 MOhm. Incorpora rango automático, prueba de continuidad, testeo de diodos, retención de datos y registro de valores máximos. Su gran apertura de mordaza de 63 mm facilita la medición sobre conductores de mayor diámetro.
Ficha técnica:
Marca: UNI-T
Modelo: UT220 Tipo: Pinza amperimétrica digital Display: LCD Conteos de pantalla: 2000 Selección de rango: Automática Corriente medida por pinza: AC Corriente AC máxima: 2000 A Precisión de corriente AC: ±(2,5 % + 5 dígitos) Tensión AC máxima: 750 V Precisión de tensión AC: ±(1,2 % + 5 dígitos) Tensión DC máxima: 1000 V Precisión de tensión DC: ±(0,8 % + 1 dígito) Resistencia máxima: 20 MOhm Precisión de resistencia: ±(1 % + 2 dígitos) Apertura máxima de mordaza: 63 mm Impedancia de entrada: Igual o superior a 10 MOhm True RMS: No Prueba de continuidad: Sí Testeo de diodos: Sí Data Hold: Sí Función MAX: Sí Indicador de batería baja: Sí Alimentación: 1 batería de 9 V tipo 6F22 Especificaciones: La UNI-T UT220 está especialmente orientada a la medición de corrientes alternas elevadas. Mediante su mordaza permite alcanzar hasta 2000 A AC sin necesidad de desconectar o abrir eléctricamente el circuito. La UT220 no mide corriente DC mediante la pinza; esa función corresponde a otros modelos de la serie, como la UT221. La apertura máxima de la mordaza es de 63 mm, permitiendo trabajar con conductores de gran sección. Para mediciones mediante puntas de prueba admite tensión alterna hasta 750 V, tensión continua hasta 1000 V y resistencia hasta 20 MOhm. El instrumento dispone de selección automática de rango, prueba de diodos y comprobación de continuidad mediante buzzer. La función Data Hold permite mantener temporalmente una lectura en pantalla, mientras que la función MAX facilita el registro del valor máximo durante una medición. También incorpora indicador de batería baja. La pantalla LCD posee 2000 conteos y un área de visualización de 43 x 30 mm. La alimentación se realiza mediante una batería de 9 V tipo 6F22.
Modo de uso:
Para medir corriente alterna, seleccionar la función de corriente AC. Si se desconoce aproximadamente el valor que se va a medir, comenzar utilizando el rango más alto disponible. Presionar el gatillo para abrir la mordaza y colocar en su interior únicamente el conductor que se desea medir. Cerrar completamente la pinza y procurar que el conductor quede correctamente ubicado dentro de la mordaza. Leer el valor indicado en la pantalla. No colocar simultáneamente fase y neutro dentro de la mordaza para una medición convencional de corriente. Para medir tensión AC o DC, conectar la punta negra al terminal COM y la punta roja al terminal de medición correspondiente. Seleccionar la función de tensión adecuada y colocar las puntas en paralelo sobre los puntos del circuito que se desean comprobar. Para medir resistencia, desconectar previamente la alimentación del circuito. Seleccionar la función de resistencia y colocar las puntas sobre los extremos del componente o circuito. Para comprobar continuidad o realizar una prueba de diodos, trabajar con el circuito sin tensión, seleccionar la función correspondiente y conectar las puntas sobre los puntos o terminales que se desean comprobar. Antes de cada medición, verificar el estado del instrumento y de las puntas de prueba.
No superar los límites máximos especificados de 2000 A AC, 750 V AC y 1000 V DC, y seleccionar correctamente la función antes de conectar el instrumento al circuito.
