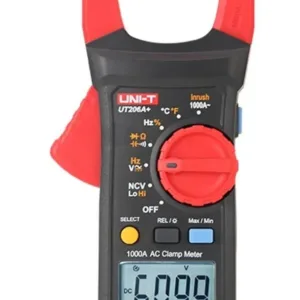

La UNI-T UT206A+ es una pinza amperimétrica digital diseñada para tareas de medición, mantenimiento e inspección eléctrica. Permite medir corriente alterna de hasta 1000 A sin necesidad de abrir el circuito, además de tensión AC/DC, resistencia, capacitancia, frecuencia y temperatura. Incorpora funciones como detección de tensión sin contacto NCV, medición de corriente de arranque Inrush, MAX/MIN, retención de datos, modo relativo, retroiluminación y apagado automático. Su diseño portátil y su apertura de mordaza de 45 mm la hacen adecuada para trabajos eléctricos profesionales, mantenimiento industrial y diagnóstico de instalaciones. UNI-T Medidores
FICHA TÉCNICA
Marca: UNI-T Modelo: UT206A+ Tipo de producto: Pinza amperimétrica digital Corriente AC máxima: 1000 A Precisión de corriente AC: ±(1,5 % + 5) Corriente de arranque Inrush: hasta 600 A Precisión Inrush: ±(5 % + 10) Tensión AC máxima: 1000 V Precisión de tensión AC: ±(1,0 % + 2) Tensión DC máxima: 1000 V Precisión de tensión DC: ±(0,7 % + 3) Frecuencia en tensión AC: 10 Hz a 10 kHz Precisión de frecuencia ACV: ±(1,0 % + 5) Precisión de resistencia: ±(0,8 % + 2) Capacitancia máxima: 60 mF Precisión de capacitancia: ±(4 % + 5) Frecuencia: 10 Hz a 10 MHz Precisión de frecuencia: ±(0,1 % + 4) Temperatura: -40 °C a 1000 °C Temperatura en Fahrenheit: -40 °F a 1832 °F Precisión de temperatura: ±4 °C / ±5 °F Resolución de pantalla: 6099 cuentas Apertura máxima de mordaza: 45 mm Alimentación: 2 pilas AAA de 1,5 V
ESPECIFICACIONES

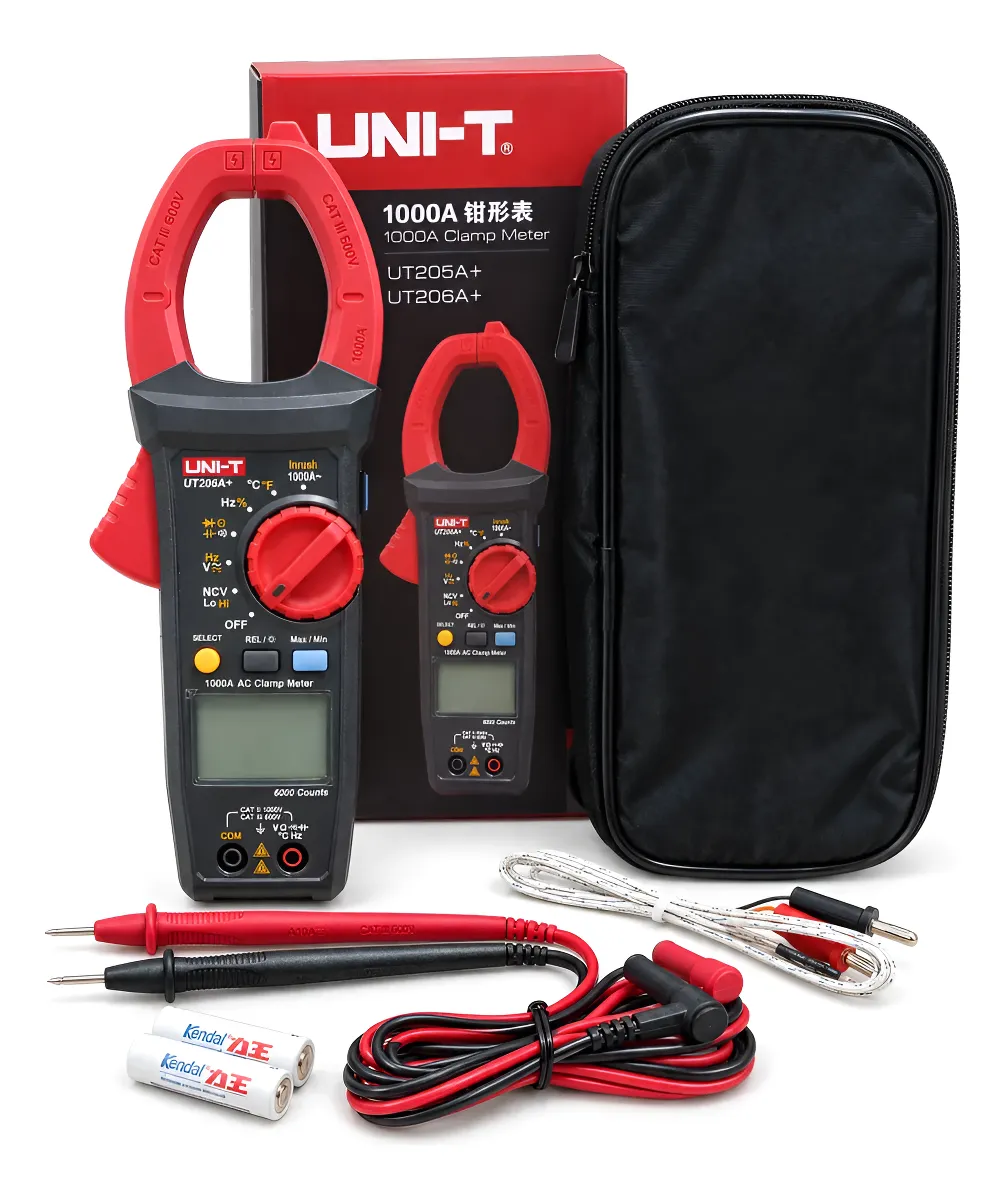

La UT206A+ permite medir corriente alterna de hasta 1000 A mediante su mordaza, evitando interrumpir físicamente el circuito. Cuenta con medición de corriente de arranque Inrush de hasta 600 A, útil para analizar picos de corriente durante el encendido de motores y otras cargas eléctricas. Incorpora medición de tensión alterna y continua de hasta 1000 V. Dispone de función de medición de temperatura entre -40 °C y 1000 °C mediante la sonda correspondiente. Incluye detección NCV para identificar la presencia de tensión eléctrica sin contacto directo. Posee rango automático, prueba de diodos, prueba de continuidad y medición de ciclo de trabajo. Cuenta con funciones MAX/MIN, retención de datos, modo relativo y medición de frecuencia. La pantalla dispone de retroiluminación para facilitar la lectura en ambientes con poca iluminación. Integra linterna para asistir en tareas de inspección. Posee indicación de batería baja. El apagado automático se activa aproximadamente después de 15 minutos de inactividad. La mordaza posee una apertura máxima de 45 mm. Accesorios estándar indicados por el fabricante para el UT206A+: cables de prueba, pilas, sonda de temperatura y manual. UNI-T Medidores
MODO DE USO
1. Colocar las dos pilas AAA de 1,5 V verificando la polaridad correcta. 2. Encender el equipo mediante el selector giratorio y seleccionar la función correspondiente a la medición que se desea realizar. 3. Para medir corriente alterna, seleccionar la función de corriente AC, abrir la mordaza y colocarla alrededor de un solo conductor. Cerrar completamente la mordaza y leer el valor indicado en pantalla. 4. No colocar simultáneamente dentro de la mordaza los conductores de fase y neutro del mismo circuito, ya que las corrientes pueden compensarse y provocar una lectura incorrecta. 5. Para medir tensión, resistencia, frecuencia, capacitancia, continuidad o diodos, conectar los cables de prueba en los terminales correspondientes y seleccionar la función adecuada mediante el selector. 6. Para realizar una medición de tensión, colocar las puntas de prueba en paralelo con el circuito o componente que se desea verificar. 7. Antes de medir resistencia, continuidad, capacitancia o diodos, desconectar la alimentación del circuito y descargar los capacitores existentes.
8. Para utilizar la función NCV, seleccionar el modo correspondiente y acercar la zona de detección del instrumento al conductor o instalación que se desea comprobar, sin utilizar esta función como sustituto de una medición de tensión convencional. 9. Para medir corriente de arranque, seleccionar la función Inrush y realizar la medición sobre el conductor de la carga durante su puesta en marcha. 10. Para medir temperatura, conectar la sonda correspondiente y seleccionar la escala de temperatura. 11. Utilizar las funciones MAX/MIN, HOLD o REL según sea necesario para facilitar la lectura y comparación de los valores medidos. 12. Una vez finalizado el trabajo, retirar el instrumento del circuito y colocar el selector en posición OFF. 13. Respetar en todo momento la categoría de seguridad, los límites máximos de entrada y las indicaciones del fabricante.
Para mediciones en instalaciones eléctricas energizadas, el equipo debe ser utilizado por personal capacitado. UNI-T Medidores
