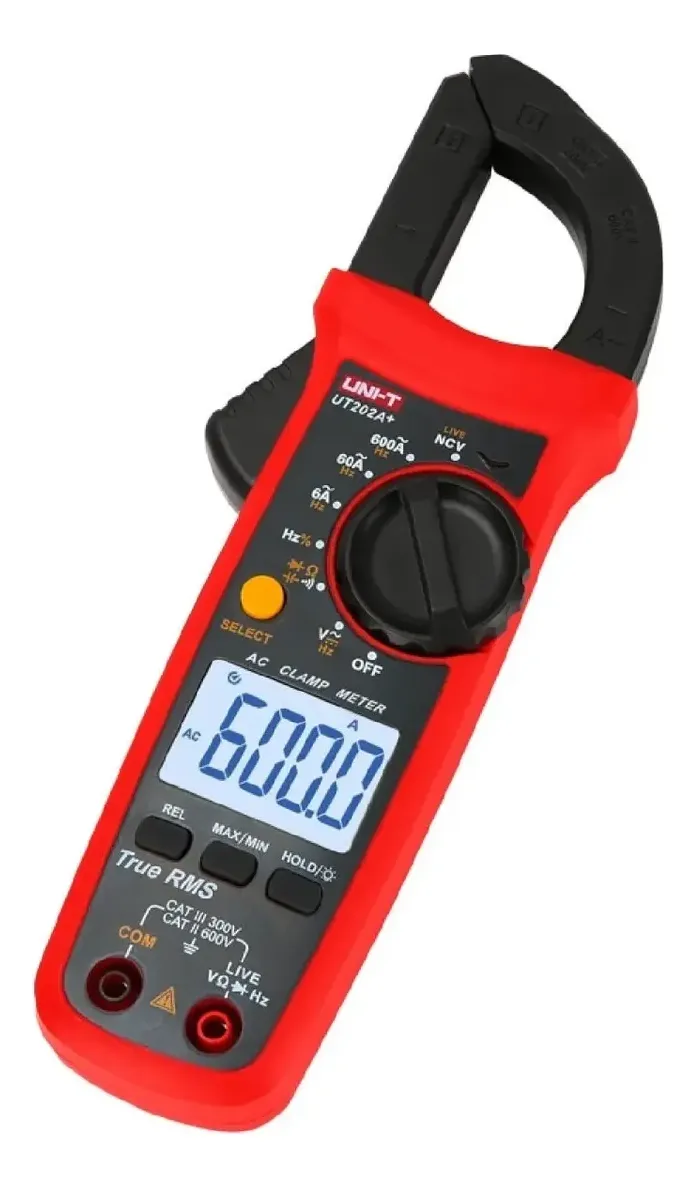

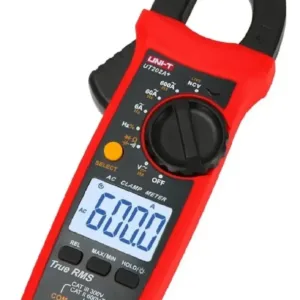

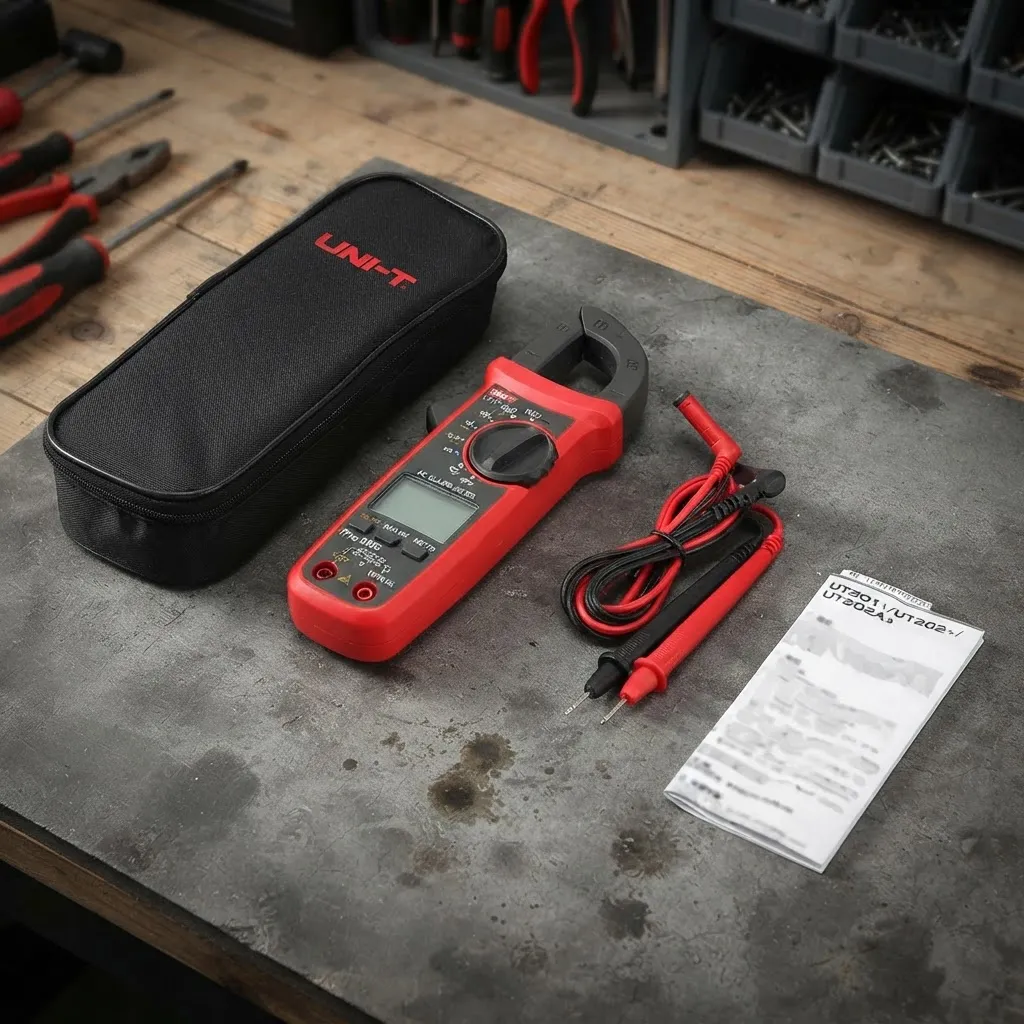

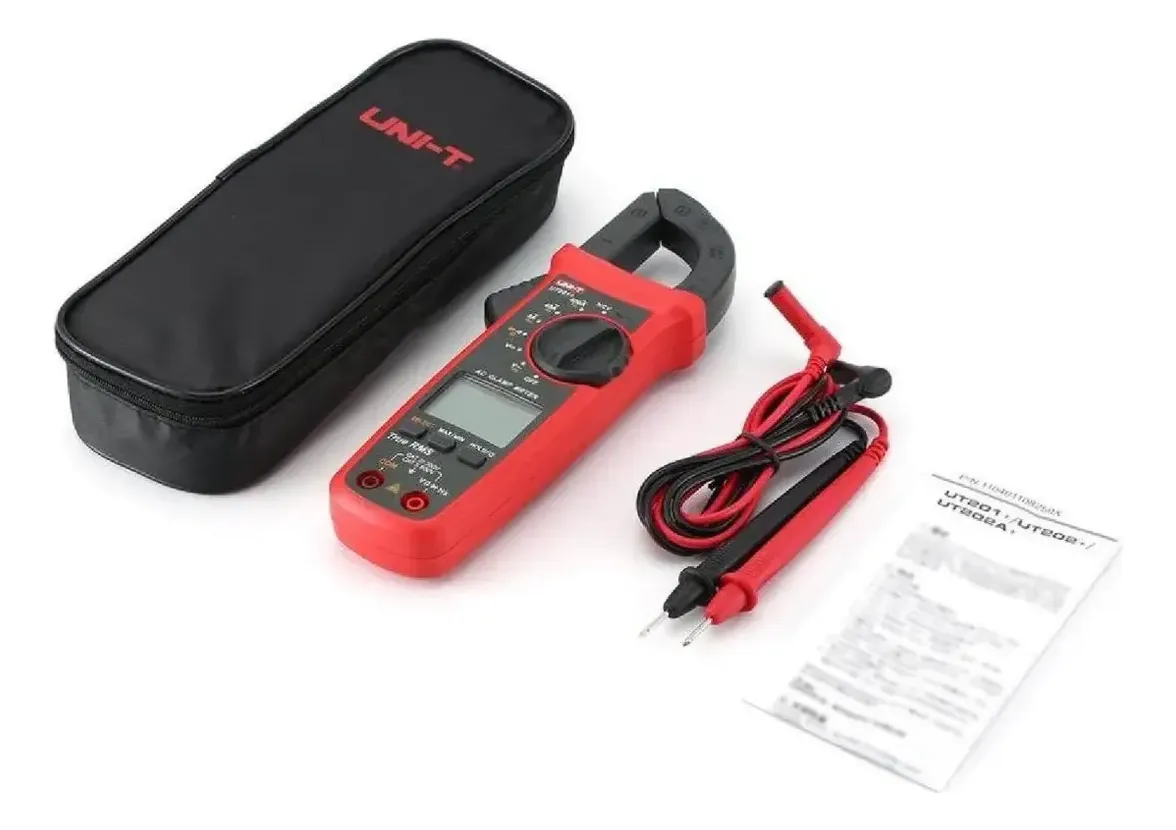

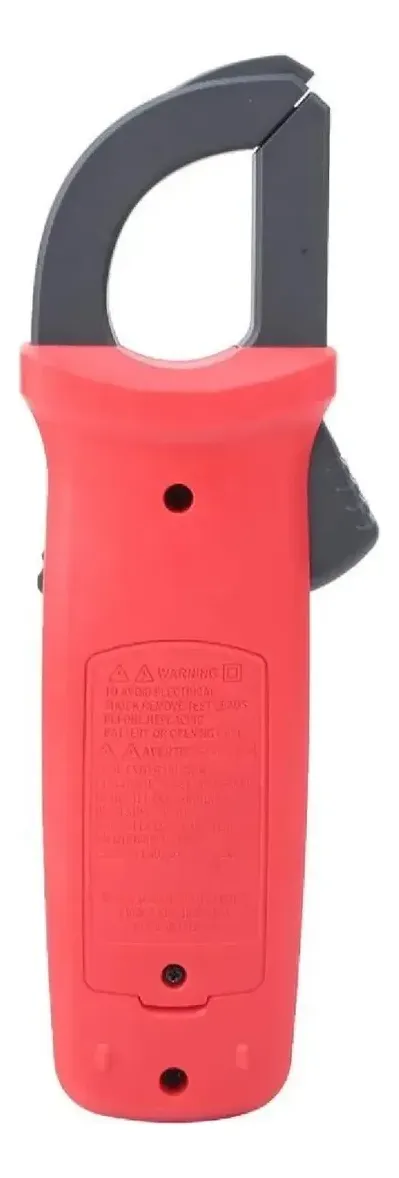

La UNI-T

UT202A+ es una pinza amperimétrica digital True RMS diseñada para realizar mediciones eléctricas precisas en instalaciones, mantenimiento y diagnóstico de sistemas eléctricos y electrónicos. Permite medir corriente alterna de hasta 600 A sin interrumpir el circuito, además de tensión AC/DC, resistencia, capacitancia y frecuencia. Incorpora una pantalla LCD de 6000 cuentas, selección automática de rango, detección de tensión sin contacto (NCV), identificación de fase (LIVE), prueba de continuidad y diodos. Su diseño compacto, con apertura de mordaza de 28 mm, facilita las mediciones en instalaciones eléctricas, tableros, equipos industriales y tareas de mantenimiento profesional.

FICHA TÉCNICA Marca: UNI-T Modelo: UT202A+ Tipo: Pinza amperimétrica digital Tecnología de medición: True RMS Pantalla: LCD digital de 6000 cuentas Selección de rango: Automática Apertura de mordaza: 28 mm CORRIENTE ALTERNA (AC) Rangos: 6 A / 60 A / 600 A Corriente máxima: 600 A Precisión: ±(2 % + 10) en los rangos de 60 A y 600 A Precisión en 6 A: ±(4 % + 10) Frecuencia de corriente AC: 50 Hz a 100 Hz TENSIÓN ALTERNA (AC) Rangos: 6 V / 60 V / 600 V Tensión máxima: 600 V Precisión: ±(0,8 % + 5) en los rangos de 60 V y 600 V Precisión en 6 V: ±(1 % + 5) Frecuencia de tensión AC: 10 Hz a 10 kHz TENSIÓN CONTINUA (DC) Rangos: 600 mV / 6 V / 60 V / 600 V Tensión máxima: 600 V Precisión: ±(0,5 % + 2) en el rango de 6 V CAPACITANCIA Rango máximo: 60 mF Precisión: ±(4 % + 5) en los rangos de 6 µF a 600 µF FRECUENCIA Rango: 10 Hz a 10 MHz Frecuencia máxima: 10 MHz Precisión: ±(0,1 % + 4) CICLO DE TRABAJO Rango: 0,1 % a 99,9 % Precisión: ±(3 % + 5) CARACTERÍSTICAS GENERALES Alimentación: 2 pilas AAA de 1,5 V Apagado automático: Después de 15 minutos Indicador de batería baja: Sí Temperatura de funcionamiento: 0 °C a 40 °C Categoría de seguridad: CAT II 600 V / CAT III 300 V

ESPECIFICACIONES

– Tecnología True RMS para medición de corriente y tensión alterna. – Medición de corriente AC hasta 600 A. – Medición de tensión AC hasta 600 V. – Medición de tensión DC hasta 600 V. – Medición de capacitancia hasta 60 mF. – Medición de frecuencia hasta 10 MHz. – Medición de ciclo de trabajo. – Pantalla LCD de 6000 cuentas. – Selección automática de rango. – Detección de tensión sin contacto NCV. – Función LIVE para identificación de conductores activos. – Prueba de continuidad con señal acústica. – Prueba de diodos. – Función MAX/MIN para registrar valores máximos y mínimos. – Función REL para mediciones relativas. – Función HOLD para retener lecturas. – Indicador de batería baja. – Apagado automático. – Apertura de mordaza de 28 mm. – Diseño portátil y ergonómico. – Protección de seguridad CAT II 600 V / CAT III 300 V. IMPORTANTE El modelo UT202A+ mide corriente alterna mediante la mordaza, pero no corriente continua. Tampoco incorpora función de medición de temperatura.

MODO DE USO

1. MEDICIÓN DE CORRIENTE ALTERNA Encender el equipo y seleccionar la función de corriente AC. Abrir la mordaza utilizando el gatillo lateral y colocar un único conductor eléctrico en su interior. Cerrar completamente la mordaza y verificar que el conductor quede correctamente ubicado. Leer el valor de corriente en la pantalla LCD. No introducir simultáneamente los conductores de fase y neutro, ya que sus campos magnéticos pueden cancelarse y alterar la lectura. 2. MEDICIÓN DE TENSIÓN AC/DC Conectar la punta negra al terminal COM y la punta roja al terminal de medición correspondiente. Seleccionar la función de tensión alterna o continua según el circuito. Colocar las puntas sobre los puntos que se desean medir y observar el resultado en pantalla. No superar los 600 V de tensión máxima admitida. 3. MEDICIÓN DE RESISTENCIA Desconectar la alimentación del circuito antes de realizar la medición. Seleccionar la función de resistencia y conectar las puntas de prueba a los extremos del componente. La pantalla mostrará el valor de resistencia correspondiente. 4. MEDICIÓN DE CAPACITANCIA Desconectar el circuito de la alimentación y descargar completamente el capacitor antes de medirlo. Seleccionar la función de capacitancia. Conectar las puntas a los terminales del capacitor y esperar a que la lectura se estabilice. 5. MEDICIÓN DE FRECUENCIA Seleccionar la función de frecuencia. Conectar las puntas de prueba a la señal que se desea medir, respetando los límites de entrada del instrumento. Observar el valor expresado en Hz, kHz o MHz. 6. DETECCIÓN DE TENSIÓN SIN CONTACTO (NCV) Seleccionar la función NCV. Acercar la zona de detección del instrumento al conductor o instalación eléctrica. El equipo emitirá indicaciones visuales o acústicas cuando detecte un campo eléctrico compatible con presencia de tensión. Esta función es orientativa y no reemplaza una comprobación directa de ausencia de tensión. 7. FUNCIONES ADICIONALES HOLD: Permite mantener una lectura en pantalla. MAX/MIN: Registra los valores máximos y mínimos durante una medición.

REL: Permite realizar mediciones relativas respecto de un valor de referencia. CONTINUIDAD: Permite comprobar conexiones eléctricas y detectar circuitos abiertos. DIODOS: Permite verificar el comportamiento de diodos y componentes semiconductores.

RECOMENDACIONES DE SEGURIDAD

Antes de utilizar el equipo, verificar el estado de las puntas de prueba, los conectores y la mordaza. Seleccionar siempre la función adecuada para cada medición. No superar los límites máximos de corriente y tensión establecidos por el fabricante. Realizar las mediciones de resistencia, continuidad, capacitancia y diodos únicamente sobre circuitos desenergizados, descargando previamente los capacitores. Utilizar el instrumento respetando las categorías de seguridad eléctrica indicadas. Al finalizar las mediciones, apagar el equipo y guardarlo en su estuche para protegerlo del polvo, los golpes y la humedad.
