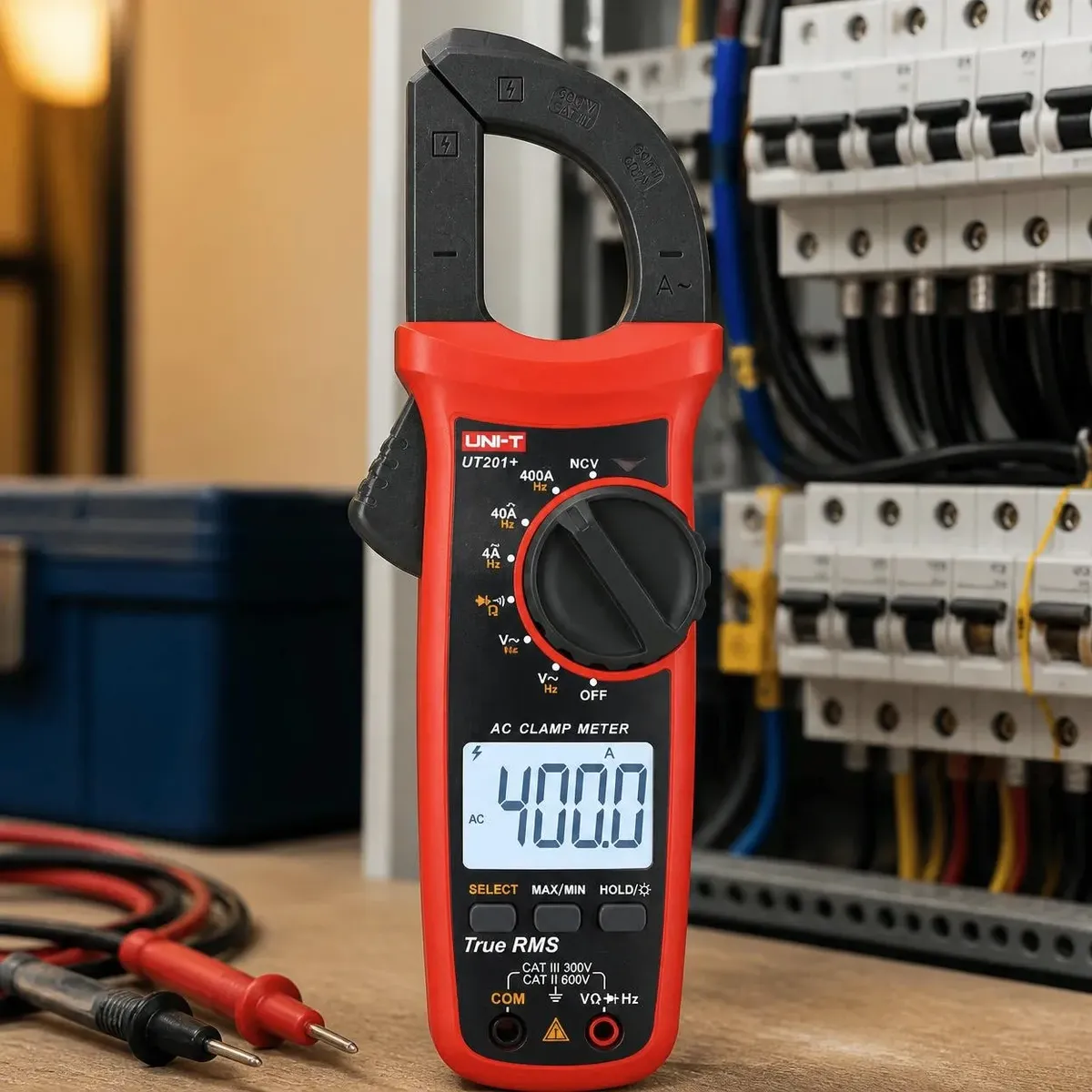

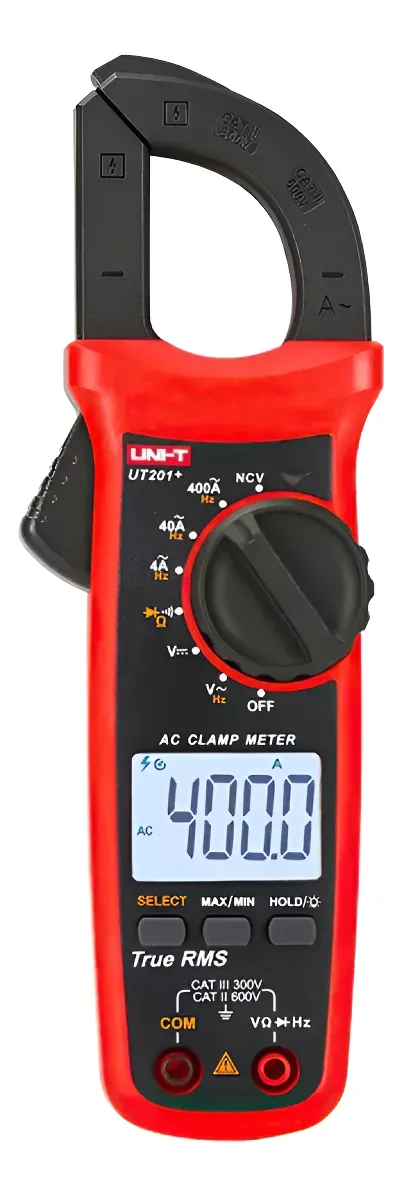

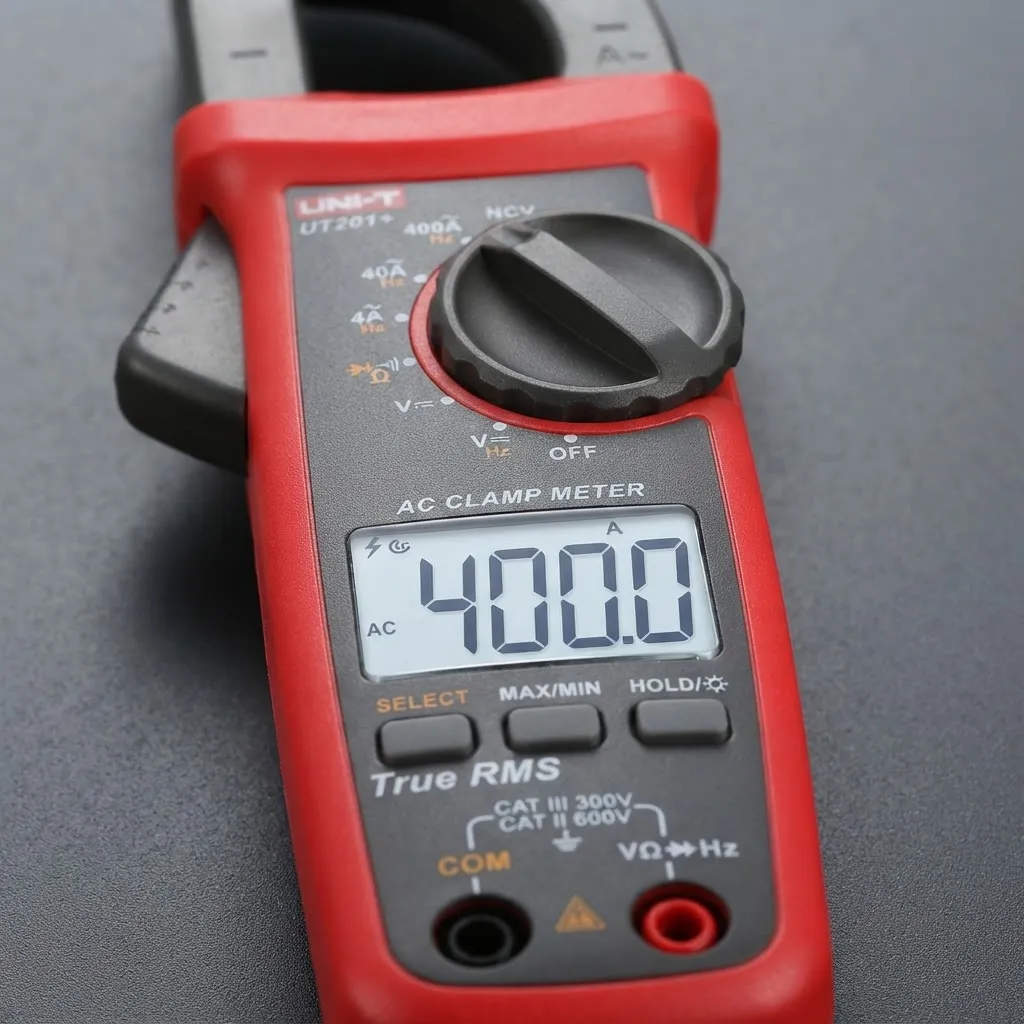

La UNI-T UT201+ es una pinza amperimétrica digital diseñada para realizar mediciones eléctricas de forma práctica y segura, especialmente en tareas de mantenimiento, instalaciones eléctricas, tableros, servicio técnico y diagnóstico. Permite medir corriente alterna sin necesidad de interrumpir el circuito, además de tensión AC/DC, resistencia, continuidad y diodos. Incorpora tecnología True RMS, detección de tensión sin contacto NCV, selección automática de rango y funciones de retención de datos, ofreciendo una solución versátil para trabajos eléctricos profesionales y de mantenimiento general.

FICHA TÉCNICA

Marca: UNI-T Modelo: UT201+ Tipo: Pinza amperimétrica digital Tecnología de medición: True RMS Pantalla: 4000 cuentas Corriente alterna AC: hasta 400 A Tensión continua DC: hasta 600 V Tensión alterna AC: hasta 600 V Detección de tensión sin contacto NCV: Sí Prueba de continuidad: Sí Prueba de diodos: Sí Selección de rango: Automática Retención de datos: Sí Función MAX/MIN: Sí Apagado automático: Sí Apertura máxima de pinza: aproximadamente 28 mm Alimentación: 2 pilas AAA de 1,5 V Voltaje total de alimentación: 3 V ESPECIFICACIONES La UNI-T UT201+ permite medir corriente alterna mediante la mordaza de la pinza, evitando la necesidad de abrir o interrumpir el circuito. Su tecnología True RMS mejora la precisión de las mediciones de corriente y tensión alterna, especialmente cuando se trabaja con señales eléctricas que no presentan una forma de onda senoidal perfecta. La función NCV permite detectar la presencia de tensión eléctrica sin necesidad de establecer contacto directo con el conductor. Dispone de selección automática de rango, facilitando el uso del instrumento sin necesidad de configurar manualmente la escala de medición. La función HOLD permite mantener una lectura en pantalla para facilitar su consulta. La función MAX/MIN permite visualizar los valores máximos y mínimos registrados durante una medición. La pantalla digital de 4000 cuentas permite una lectura clara de los valores obtenidos. El equipo funciona con dos pilas AAA de 1,5 V.

MODO DE USO

Para medir corriente alterna: 1. Encender el instrumento y seleccionar la función de corriente AC. 2. Presionar la palanca para abrir la mordaza. 3. Colocar dentro de la pinza un solo conductor del circuito. 4. Cerrar completamente la mordaza. 5. Leer el valor de corriente indicado en la pantalla. No se deben colocar simultáneamente dentro de la pinza los conductores de fase y neutro de un mismo circuito, ya que sus campos magnéticos pueden cancelarse y provocar una lectura incorrecta. Para medir tensión: 1. Conectar la punta de prueba negra al terminal COM. 2. Conectar la punta roja al terminal correspondiente para tensión y resistencia. 3. Seleccionar la función de tensión AC o DC según corresponda. 4. Colocar las puntas de prueba sobre los puntos del circuito que se desean medir. 5. Leer el resultado en pantalla. Para medir resistencia: 1. Desenergizar completamente el circuito. 2. Seleccionar la función de resistencia. 3. Colocar las puntas de prueba sobre el componente o circuito. 4. Leer el valor obtenido en la pantalla. Para realizar una prueba de continuidad: 1. Desconectar la alimentación del circuito. 2. Seleccionar la función de continuidad. 3. Colocar las puntas de prueba en los extremos del circuito o conductor. 4. El instrumento indicará mediante una señal acústica cuando exista continuidad dentro del rango correspondiente. Para utilizar la función NCV: 1. Seleccionar la función de detección de tensión sin contacto. 2. Acercar la zona de detección del instrumento al conductor. 3. El equipo indicará la presencia de un campo eléctrico cuando detecte tensión. IMPORTANTE Antes de realizar cualquier medición, verificar que el selector se encuentre en la función correcta. No superar los límites máximos de tensión o corriente indicados para el instrumento. No medir resistencia, continuidad o diodos en circuitos energizados.

Para medir corriente con la pinza, colocar únicamente un conductor dentro de la mordaza. Mantener los dedos detrás de las protecciones de seguridad de las puntas de prueba durante las mediciones.
