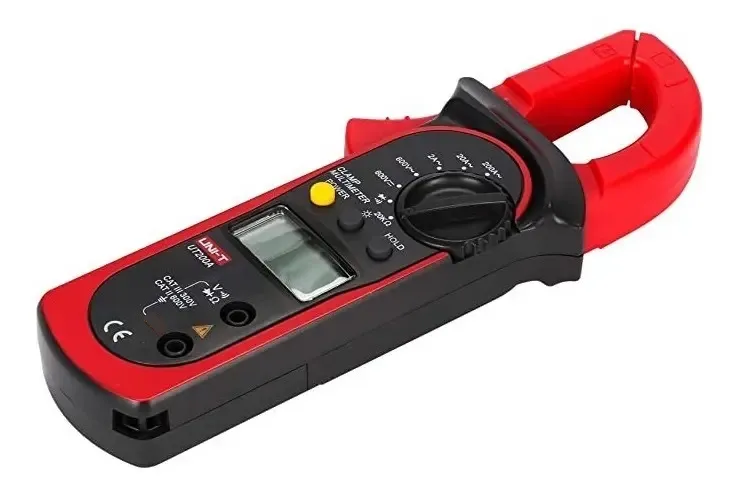

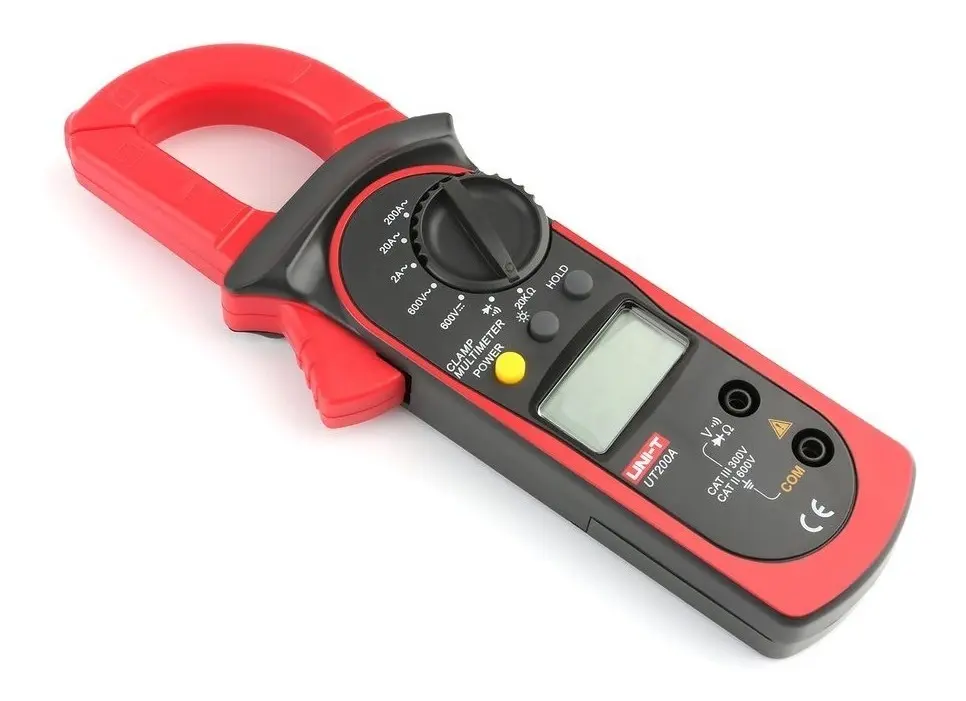

La UNI-T UT200A es una pinza amperimétrica digital portátil diseñada para mediciones eléctricas en instalaciones, mantenimiento, reparación y diagnóstico. Permite medir corriente alterna de hasta 600 A mediante su mordaza, sin necesidad de interrumpir el circuito. También permite medir tensión AC/DC, resistencia y realizar pruebas de continuidad y diodos. Incorpora pantalla LCD retroiluminada, retención de datos e indicador de batería baja.

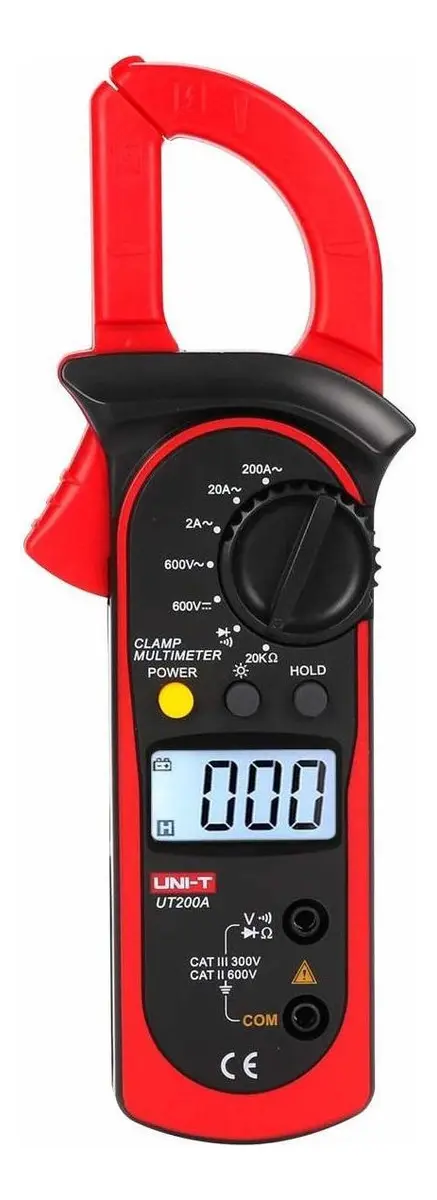

Ficha técnica: Marca: UNI-T Modelo: UT200A Tipo: Pinza amperimétrica digital Display: LCD Conteos de pantalla: 2000 Selección de rango: Manual Corriente AC: 2 A / 20 A / 200 A / 600 A Corriente AC máxima: 600 A Precisión corriente AC: ±(1,5 % + 5 dígitos) Tensión DC: Hasta 600 V Precisión tensión DC: ±(1 % + 3 dígitos) Tensión AC: Hasta 600 V Precisión tensión AC: ±(1,5 % + 5 dígitos) Resistencia: Hasta 20 kOhm Precisión resistencia: ±(1 % + 4 dígitos) Apertura máxima de mordaza: 28 mm Impedancia de entrada: Igual o superior a 10 MOhm Prueba de continuidad: Sí Prueba de diodos: Sí Retención de datos: Sí Retroiluminación: Sí Indicador de batería baja: Sí Alimentación: 1 batería de 9 V tipo 6F22 Especificaciones: La UNI-T UT200A cuenta con una mordaza de hasta 28 mm de apertura que permite medir corriente alterna directamente sobre un conductor. Dispone de cuatro rangos de corriente: 2 A, 20 A, 200 A y 600 A. Para mediciones mediante puntas de prueba permite medir tensión continua y alterna hasta 600 V y resistencia hasta 20 kOhm. La pantalla LCD de 2000 conteos incorpora retroiluminación para facilitar la lectura en lugares con poca iluminación. La función Data Hold permite mantener temporalmente el valor obtenido en pantalla. También dispone de prueba de diodos y comprobación de continuidad mediante señal acústica. El indicador de batería baja permite identificar cuándo es necesario reemplazar la batería. La alimentación se realiza mediante una batería de 9 V tipo 6F22. Accesorios incluidos: Puntas de prueba Batería de 9 V Bolso de transporte Manual de usuario

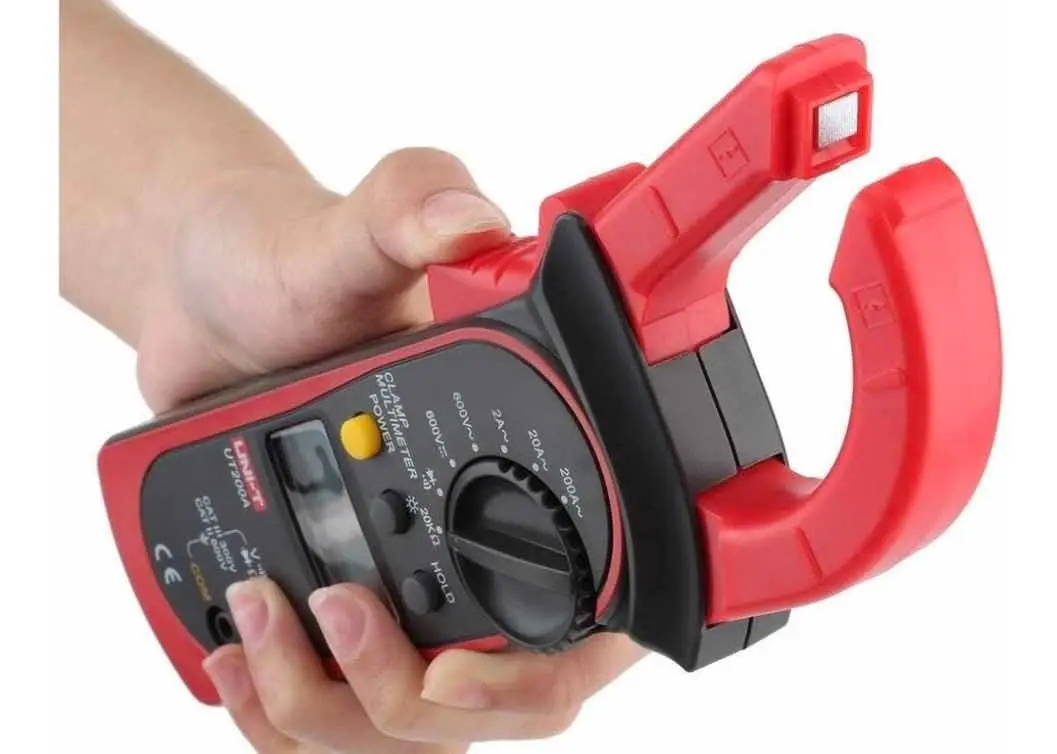

Modo de uso: Para medir corriente alterna, seleccionar con la perilla el rango de corriente AC adecuado. Si se desconoce el valor aproximado, comenzar utilizando el rango más alto. Presionar el gatillo para abrir la mordaza y colocar en su interior únicamente el conductor que se desea medir. Cerrar completamente la mordaza y observar el valor indicado en la pantalla. Para medir tensión, conectar la punta negra al terminal COM y la punta roja al terminal correspondiente. Seleccionar tensión AC o DC y colocar las puntas en paralelo con los puntos del circuito donde se desea efectuar la medición. Para medir resistencia, desconectar previamente la alimentación del circuito. Seleccionar el rango de resistencia y colocar las puntas sobre los extremos del componente o circuito.
Para comprobar continuidad, asegurarse de que el circuito se encuentre sin tensión, seleccionar la función correspondiente y colocar las puntas sobre los dos puntos que se desean comprobar. El instrumento emitirá una señal acústica cuando detecte continuidad dentro del rango establecido. Para realizar una prueba de diodos, seleccionar la función correspondiente y conectar las puntas respetando la polaridad del componente. No superar los límites máximos de corriente y tensión especificados. Antes de cada medición, verificar que el selector se encuentre en la función correcta y que las puntas estén conectadas en los terminales correspondientes.
