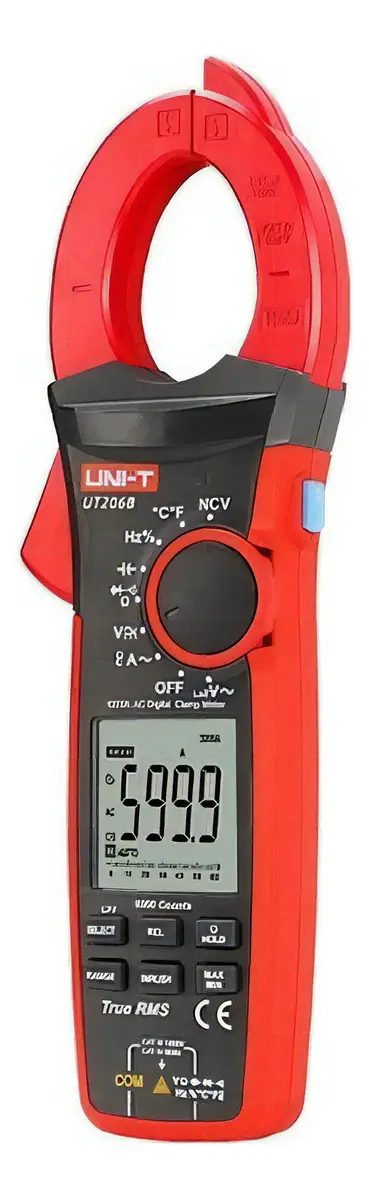

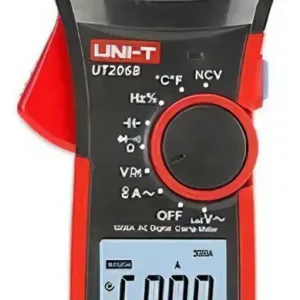

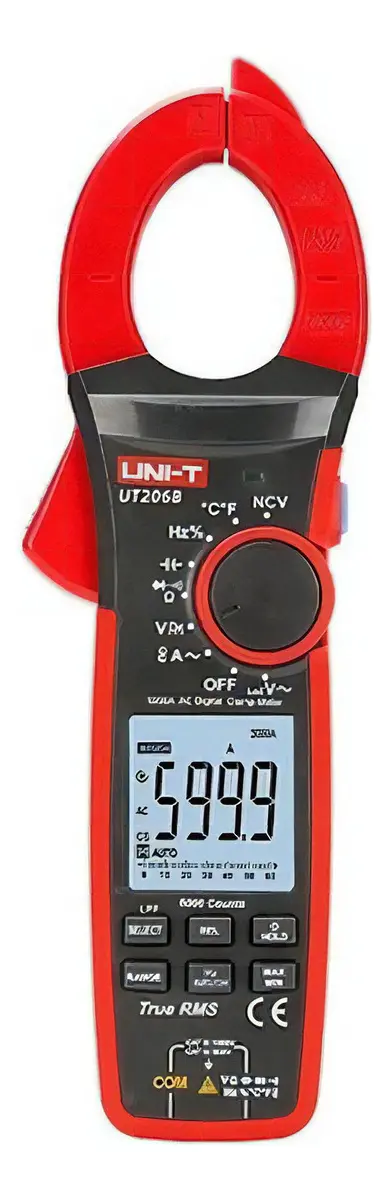

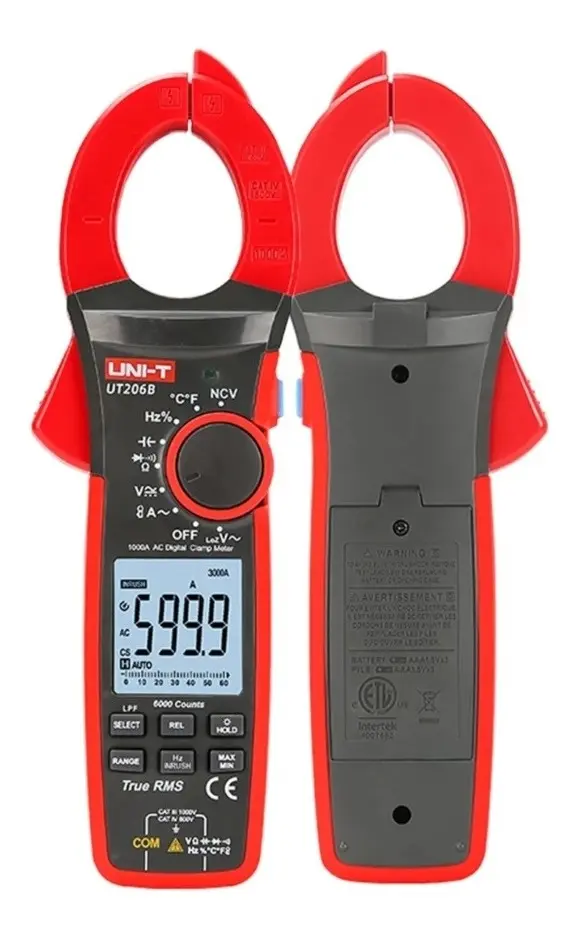

La UNI-T UT206B es una pinza amperimétrica digital con tecnología True RMS y selección automática de rango, diseñada para realizar mediciones y tareas de diagnóstico en instalaciones eléctricas. Permite medir corriente alterna hasta 1000 A, tensión alterna y continua hasta 1000 V, resistencia, capacitancia, frecuencia y temperatura. Incluye detección de tensión sin contacto, medición de corriente de arranque y funciones para trabajar con variadores de frecuencia.
FICHA TÉCNICA
Marca: UNI-T. Modelo: UT206B. Tipo de instrumento: pinza amperimétrica digital. Tecnología de medición: True RMS, valor eficaz verdadero. Selección de rango: automática y manual. Corriente alterna máxima: 1000 A. Medición de corriente continua mediante la pinza: no. Corriente de arranque máxima: 1000 A. Tensión alterna máxima: 1000 V. Tensión continua máxima: 1000 V. Frecuencia de señales de baja tensión: de 10 Hz a 1 MHz. Respuesta en frecuencia para corriente alterna: de 50 Hz a 60 Hz. Respuesta en frecuencia para tensión alterna: de 40 Hz a 400 Hz.
ESPECIFICACIONES

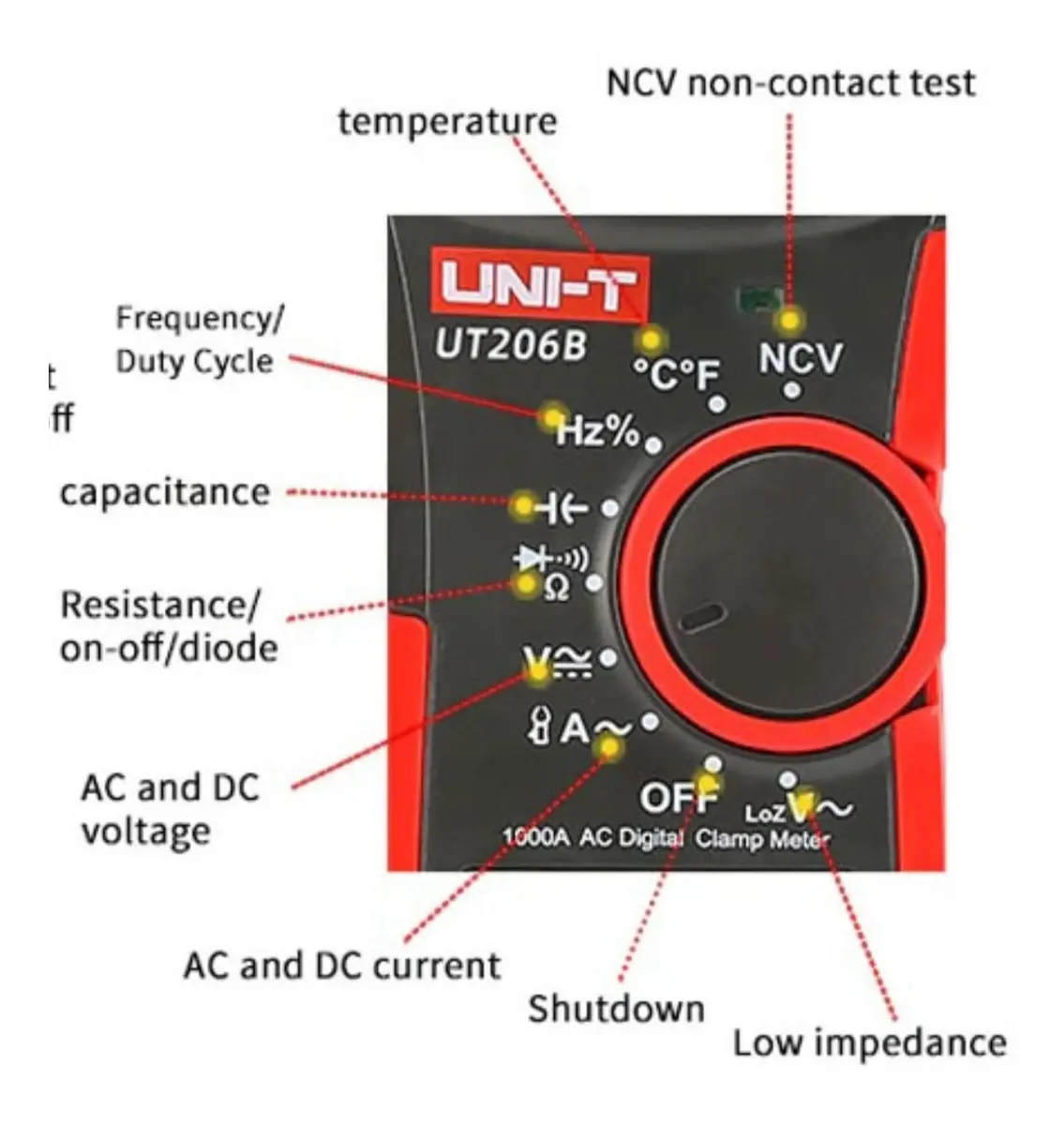

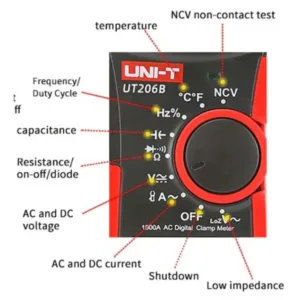

Medición True RMS para obtener el valor eficaz de señales alternas. Detección de tensión sin contacto mediante función NCV, con indicación sonora y visual. Modo de baja impedancia LoZ para reducir lecturas de tensiones fantasma. Filtro pasa bajos LPF para mediciones de tensión en inversores y variadores de frecuencia. Función de captura de corriente de arranque. Retención de lectura en pantalla. Registro de valores máximos y mínimos. Función de medición relativa. Prueba de diodos y continuidad con aviso sonoro. Pantalla retroiluminada y linterna integrada para facilitar el trabajo en lugares con poca iluminación. Indicador de batería baja y apagado automático. Compatible con una sonda flexible opcional para ampliar la medición de corriente alterna hasta 3000 A. La sonda flexible no está incluida entre los accesorios estándar.
MODO DE USO

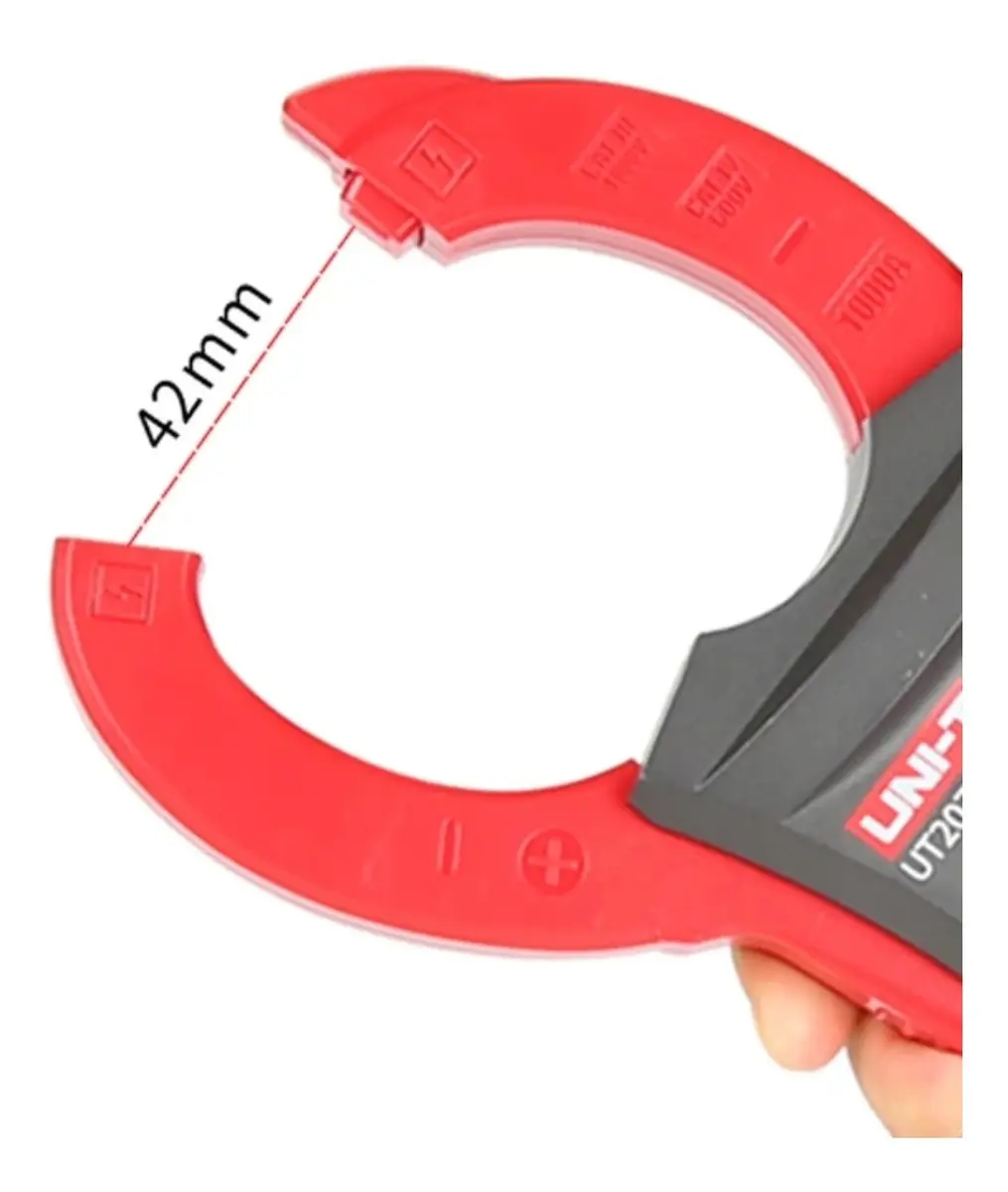

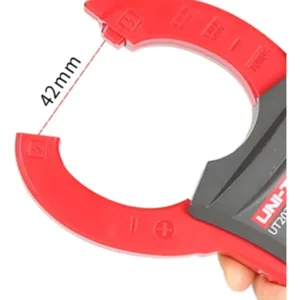

Preparación del equipo Revisar el estado de la pinza, las puntas y el aislamiento de los cables. Colocar las pilas respetando la polaridad indicada. Seleccionar la función de medición correspondiente. Medición de corriente alterna Seleccionar la función de corriente alterna. Abrir la mordaza y rodear un único conductor, manteniéndolo centrado y con la pinza completamente cerrada. No abrazar simultáneamente los conductores de ida y retorno. Para corrientes superiores a 500 A, no superar 60 segundos de medición continua. Medición de tensión Conectar el cable negro al terminal COM y el rojo al terminal de medición de tensión. Seleccionar tensión alterna o continua según corresponda. Colocar las puntas en paralelo con el circuito o elemento que se desea medir. No superar los límites de tensión ni las categorías de seguridad del equipo y de sus accesorios. Medición de resistencia, continuidad, diodos y capacitancia Desconectar la alimentación del circuito y descargar los capacitores antes de medir. Seleccionar la función correspondiente y aplicar las puntas al componente.
No utilizar estas funciones sobre circuitos energizados. Medición de temperatura Conectar una sonda compatible tipo K respetando su polaridad. Seleccionar la medición en grados Celsius o Fahrenheit y colocar el sensor sobre la superficie. El rango utilizable depende de la sonda conectada; no asumir que la sonda incluida admite la temperatura máxima del instrumento. Detección de tensión sin contacto Seleccionar la función NCV y acercar el sensor al conductor que se desea comprobar. Observar la indicación visual y sonora. Esta función no debe utilizarse como único método para confirmar la ausencia de tensión. Finalización Retirar las puntas o la sonda del circuito y apagar el instrumento.
Durante las mediciones, mantener los dedos detrás de las barreras protectoras y seguir las indicaciones de seguridad del manual.
