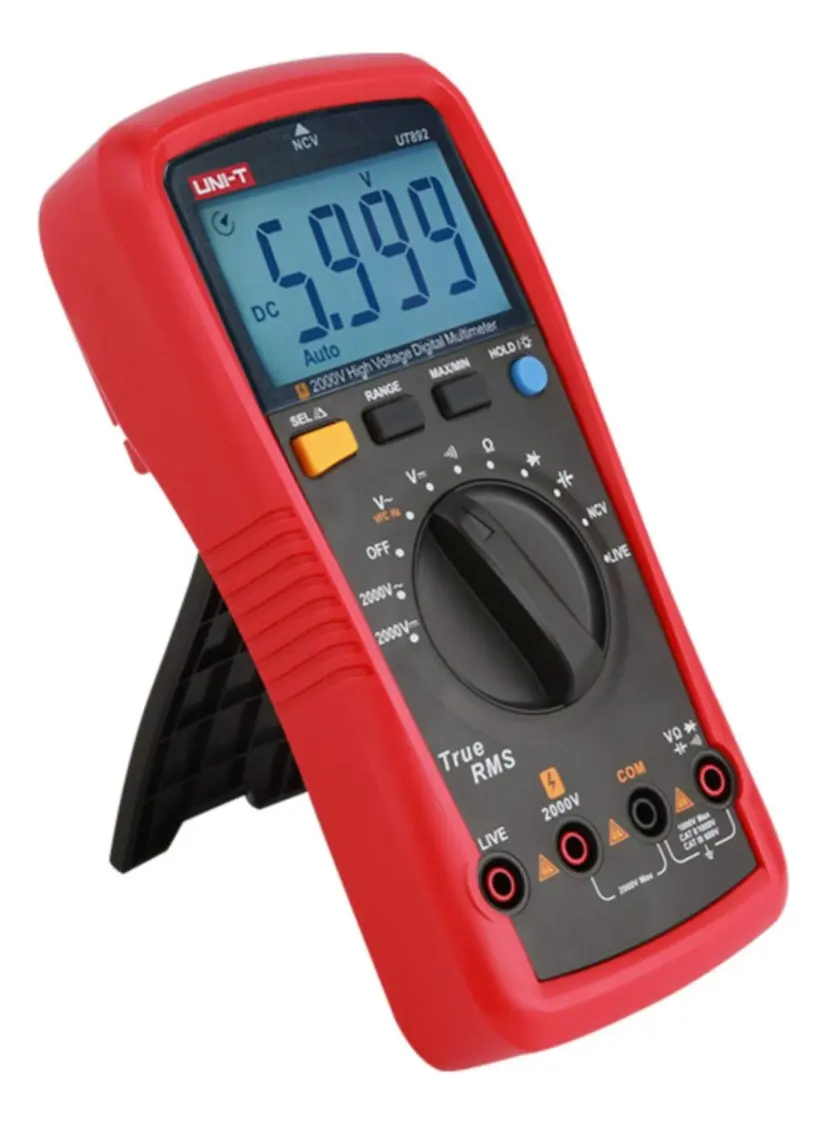

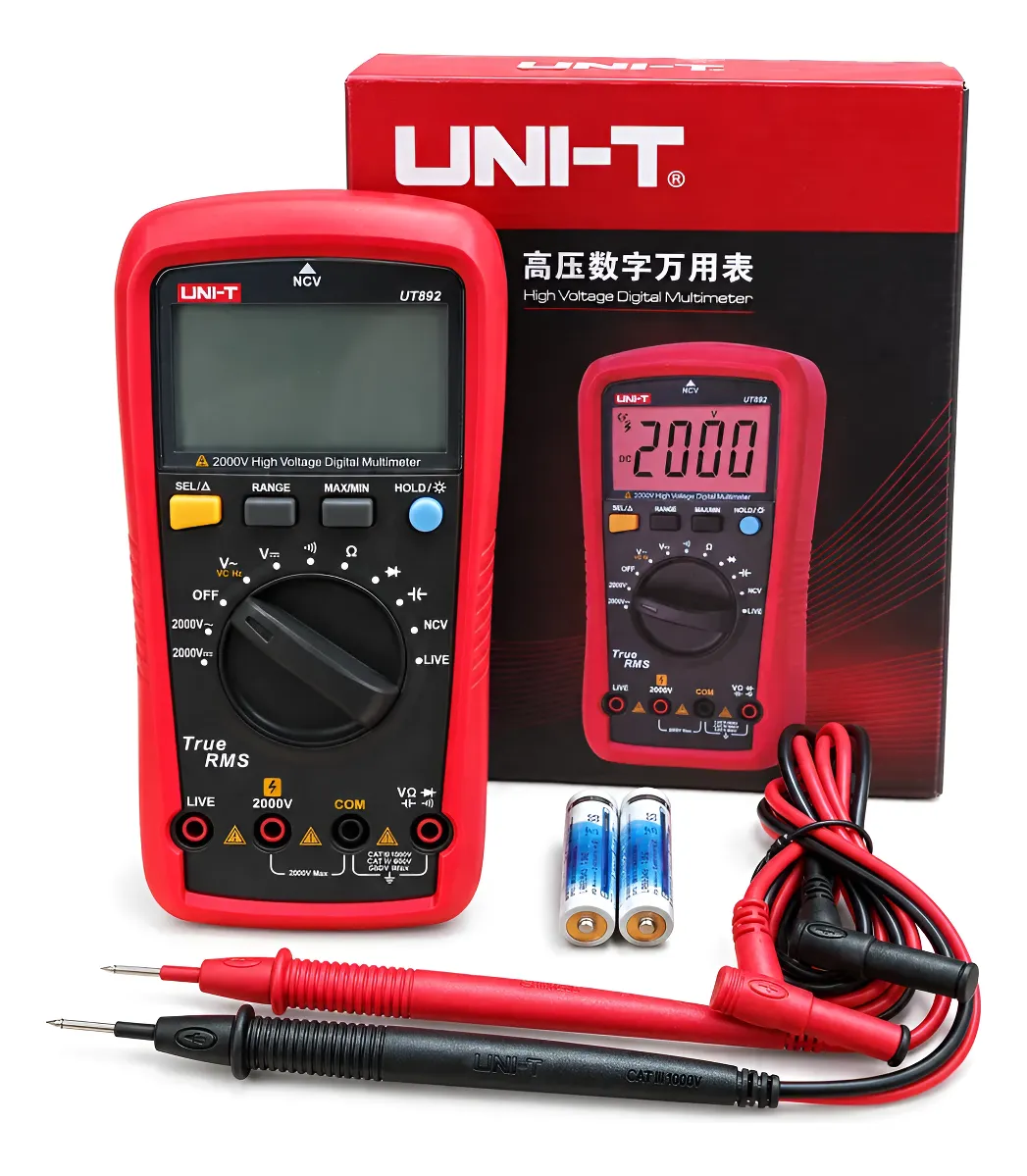

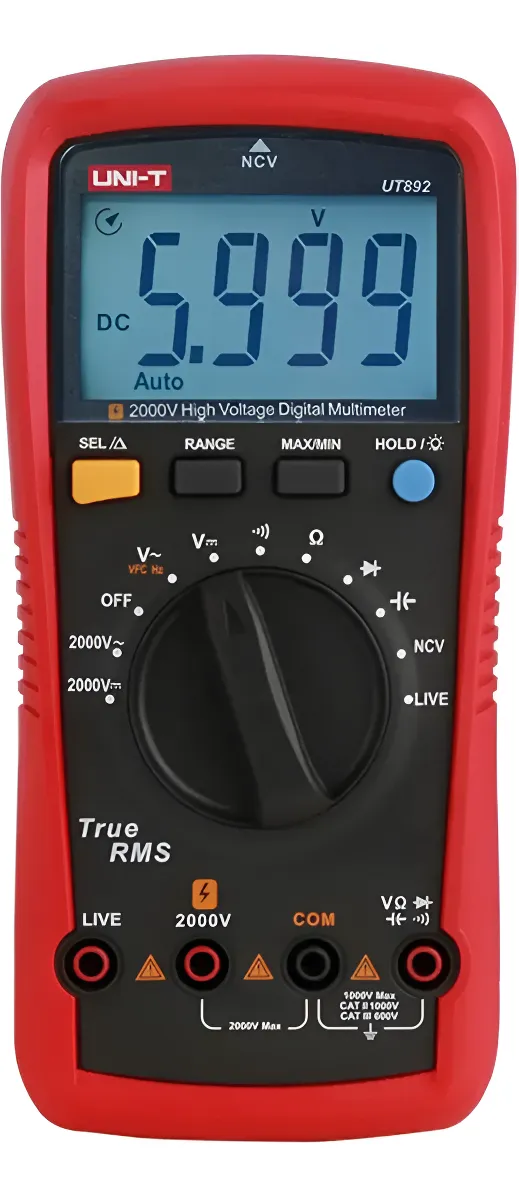

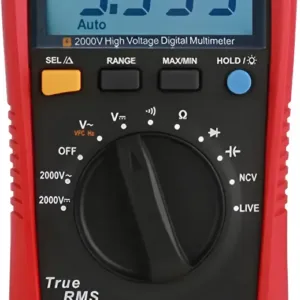

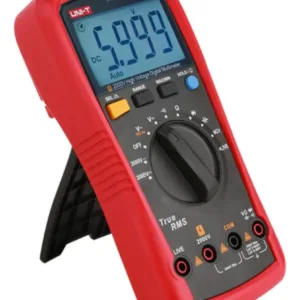

El UNI-T UT892 es un multímetro digital de alta tensión diseñado para mediciones eléctricas de hasta 2000 V AC/DC. Está orientado a tareas de mantenimiento, diagnóstico e inspección eléctrica donde se requieren rangos de tensión elevados. Incorpora medición True RMS, detección de tensión sin contacto NCV, prueba de cable vivo LIVE, modo VFC para mediciones en variadores de frecuencia, medición de resistencia, capacitancia y frecuencia, además de funciones de retención de datos, MAX/MIN, rango automático/manual y retroiluminación. UNI-T Medidores
FICHA TÉCNICA
Marca: UNI-T Modelo: UT892 Tipo de producto: Multímetro digital de alta tensión True RMS: Sí Pantalla: 6000 cuentas Rango automático y manual: Sí Tensión continua DC: 6,000 V / 60,00 V / 600,0 V / 1000 V / 2000 V Precisión tensión DC: ±(0,5 % + 3) Tensión alterna AC: 6,000 V / 60,00 V / 600,0 V / 1000 V / 2000 V Precisión tensión AC: ±(1,0 % + 3) Tensión VFC: Hasta 600 V Precisión VFC: ±5 % Frecuencia: 10 Hz a 10 kHz Precisión de frecuencia: ±(0,5 % + 2) Precisión de resistencia: ±(0,5 % + 5) Capacitancia: 60 nF / 600 nF / hasta 600 µF / 6000 µF / 60 mF Capacitancia máxima: 60 mF Precisión de capacitancia: ±(3,0 % + 10) Prueba de diodos: Sí Prueba de continuidad: Sí Detección NCV: Sí Prueba LIVE: Sí Retención de datos: Sí Función MAX/MIN: Sí Modo relativo: Sí Retroiluminación: Sí Indicador de batería baja: Sí Apagado automático: Aproximadamente 15 minutos
ESPECIFICACIONES

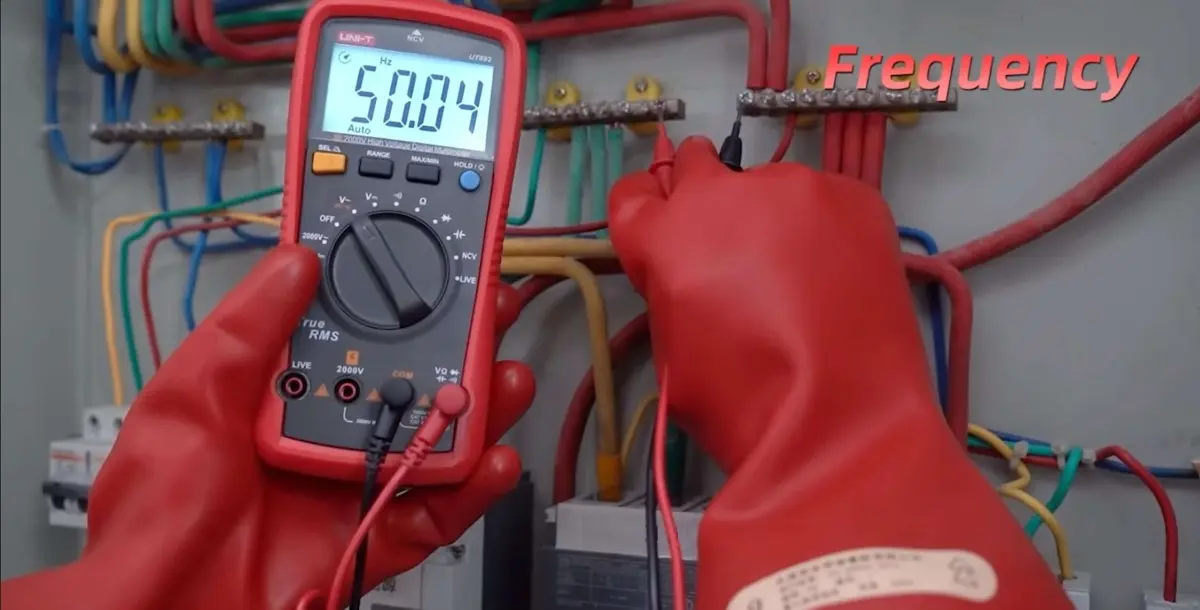

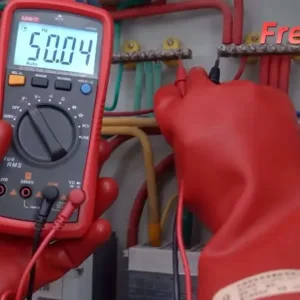

El UT892 permite medir tensión alterna y continua hasta 2000 V, contando con un terminal específico para mediciones de alta tensión. La tecnología True RMS permite realizar mediciones de tensión alterna con mayor precisión en señales no perfectamente sinusoidales. El modo VFC está diseñado para efectuar mediciones en equipos con variadores de frecuencia y otros dispositivos donde exista ruido eléctrico. Dispone de detección NCV para comprobar la presencia de tensión sin contacto directo con el conductor. La función LIVE permite identificar un conductor activo utilizando una sola punta de prueba. La función de frecuencia cubre un rango de 10 Hz a 10 kHz. Cuenta con prueba de continuidad y prueba de diodos. Permite seleccionar entre rango automático y manual según la necesidad del usuario. Incluye funciones HOLD, MAX/MIN y modo relativo para facilitar la lectura y comparación de mediciones. La pantalla dispone de retroiluminación para facilitar el uso en lugares con poca iluminación. El instrumento incorpora indicación para la correcta conexión de las puntas de prueba. El apagado automático se activa después de aproximadamente 15 minutos de inactividad. Su alimentación se realiza mediante dos pilas AA de 1,5 V. UNI-T Medidores
MODO DE USO

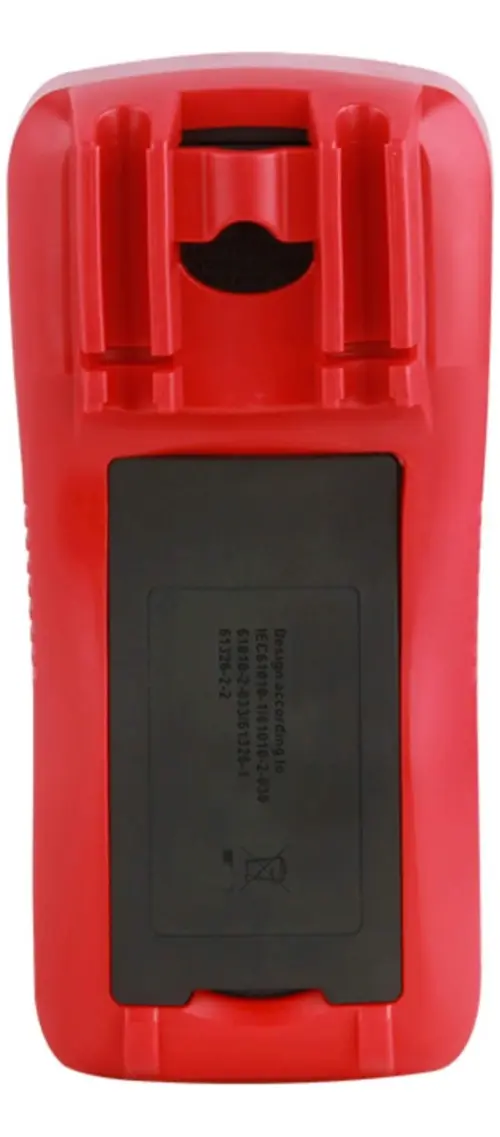

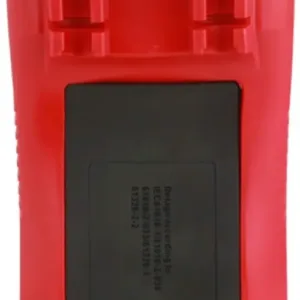

1. Colocar las dos pilas AA de 1,5 V respetando la polaridad indicada en el compartimiento. 2. Conectar el cable negro al terminal COM. 3. Para mediciones convencionales, conectar el cable rojo al terminal correspondiente a tensión, resistencia, capacitancia, frecuencia, continuidad o diodos. 4. Para realizar mediciones de alta tensión de hasta 2000 V, utilizar exclusivamente el terminal específico de 2000 V indicado en el instrumento. 5. Seleccionar mediante el dial giratorio la función que se desea utilizar. 6. Para medir tensión AC o DC, colocar las puntas de prueba en paralelo con el circuito o componente. 7. Antes de realizar mediciones de resistencia, capacitancia, continuidad o diodos, desconectar la alimentación del circuito y descargar completamente los capacitores presentes. 8. Para medir resistencia, seleccionar la función correspondiente y colocar las puntas de prueba sobre los extremos del componente. 9. Para medir capacitancia, descargar previamente el capacitor y conectarlo a las puntas de prueba respetando las recomendaciones de seguridad. 10. Para utilizar la función NCV, seleccionar NCV y aproximar la zona de detección del instrumento al conductor. Esta función sirve para detectar presencia de tensión y no reemplaza una medición directa cuando se requiere confirmar la ausencia de tensión. 11. Para utilizar LIVE, seleccionar la función correspondiente y emplear la punta de prueba indicada para identificar el conductor activo. 12. Para mediciones en variadores de frecuencia o señales con interferencias, seleccionar el modo VFC cuando corresponda. 13. Utilizar HOLD para conservar temporalmente una lectura en pantalla y MAX/MIN para visualizar los valores máximo y mínimo registrados durante una medición. 14. Una vez finalizado el trabajo, retirar las puntas del circuito y colocar el selector en OFF. 15. No superar los límites máximos de entrada establecidos por el fabricante y respetar la categoría de seguridad del equipo.
Las mediciones sobre instalaciones de alta tensión deben ser realizadas únicamente por personal capacitado
