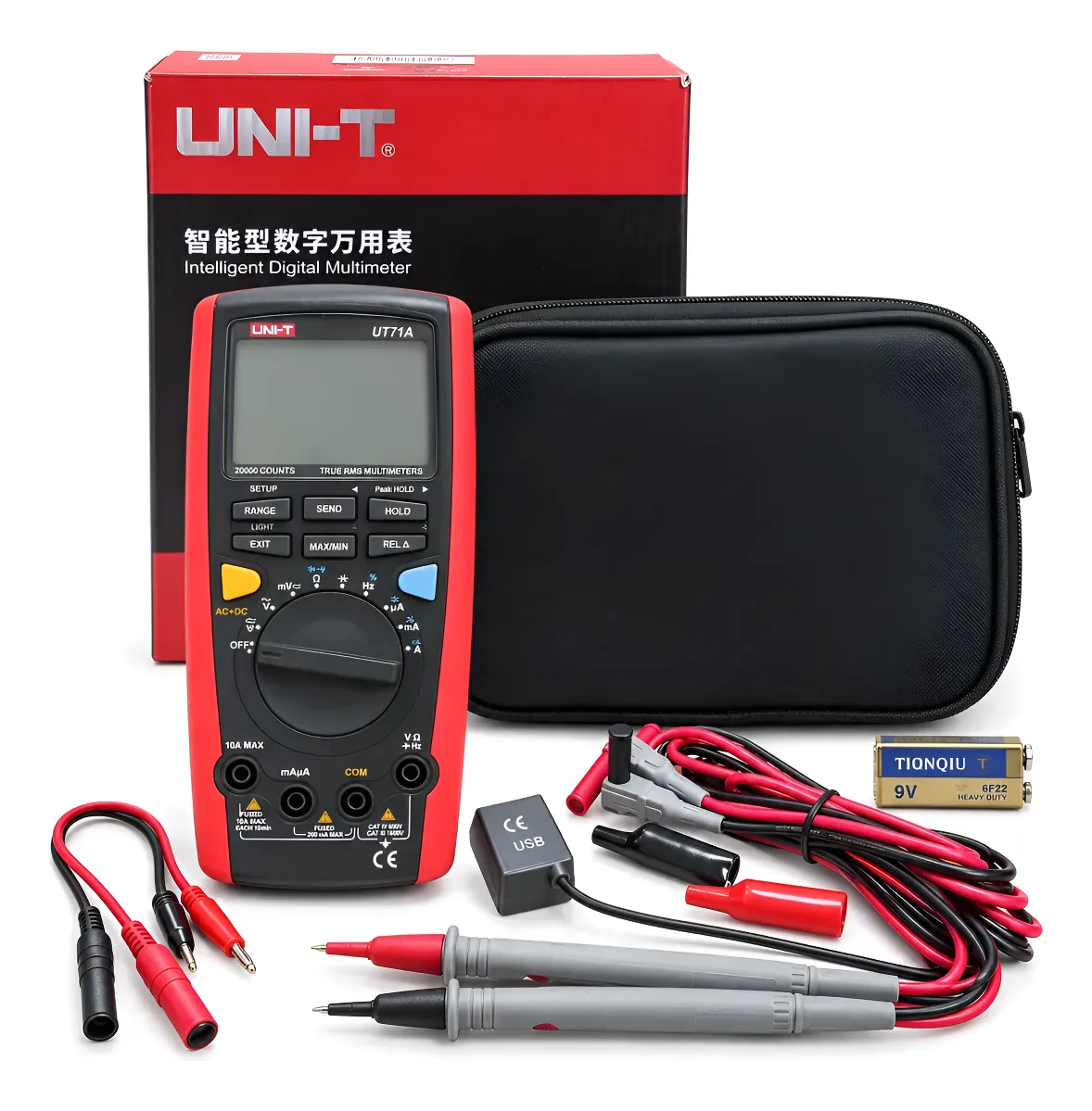

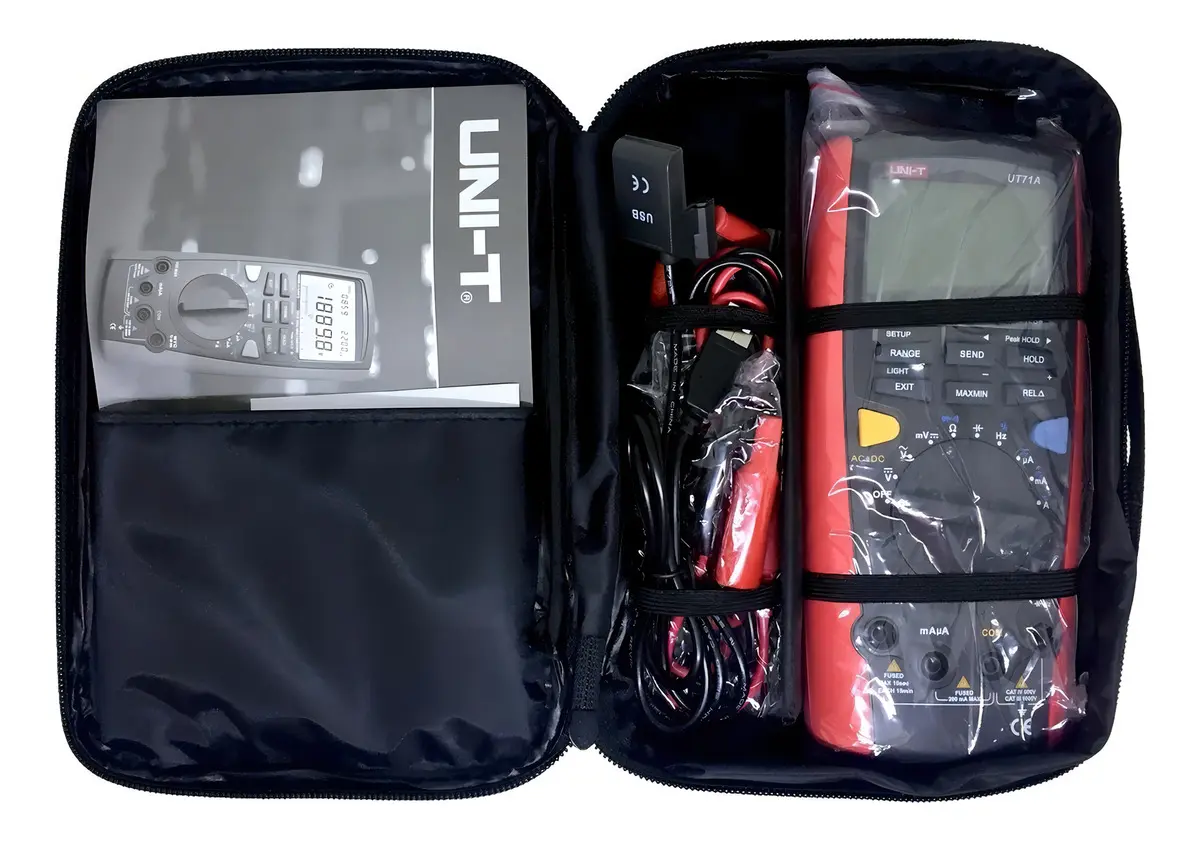

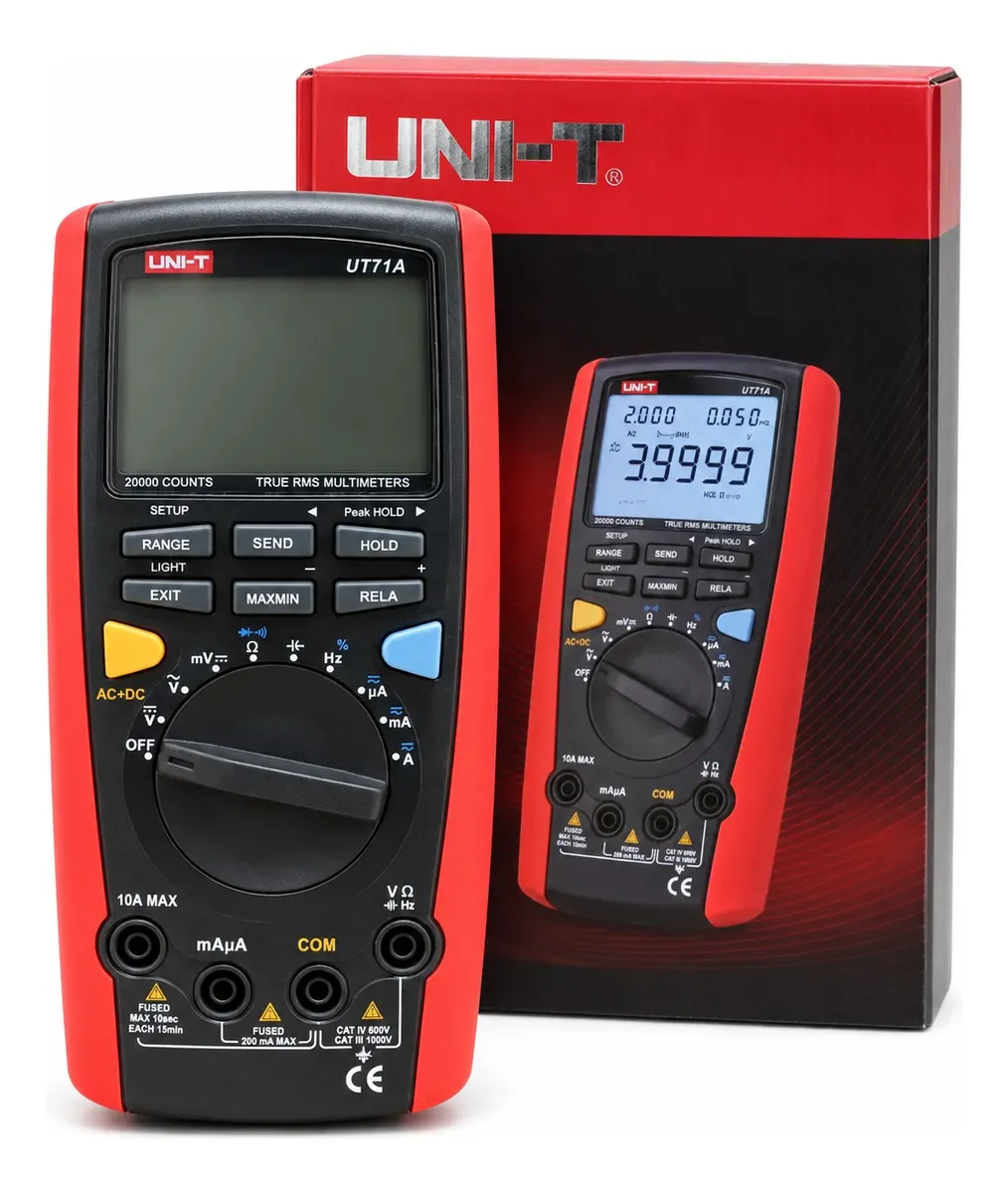

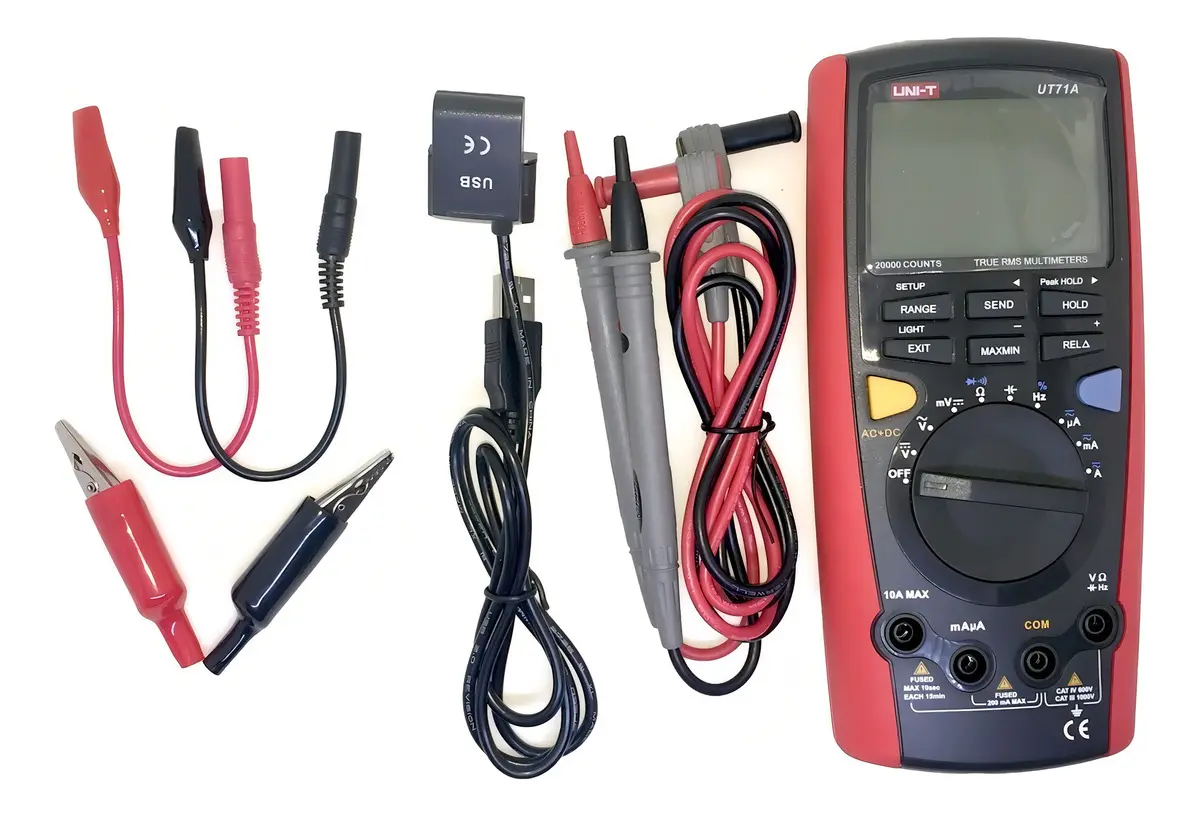

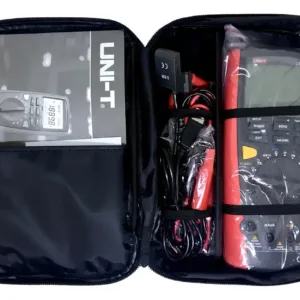

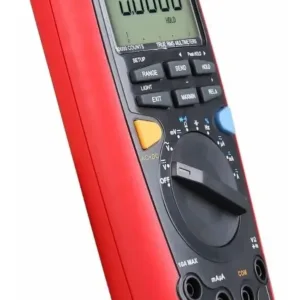

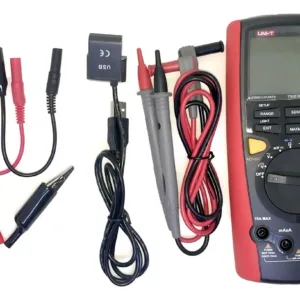

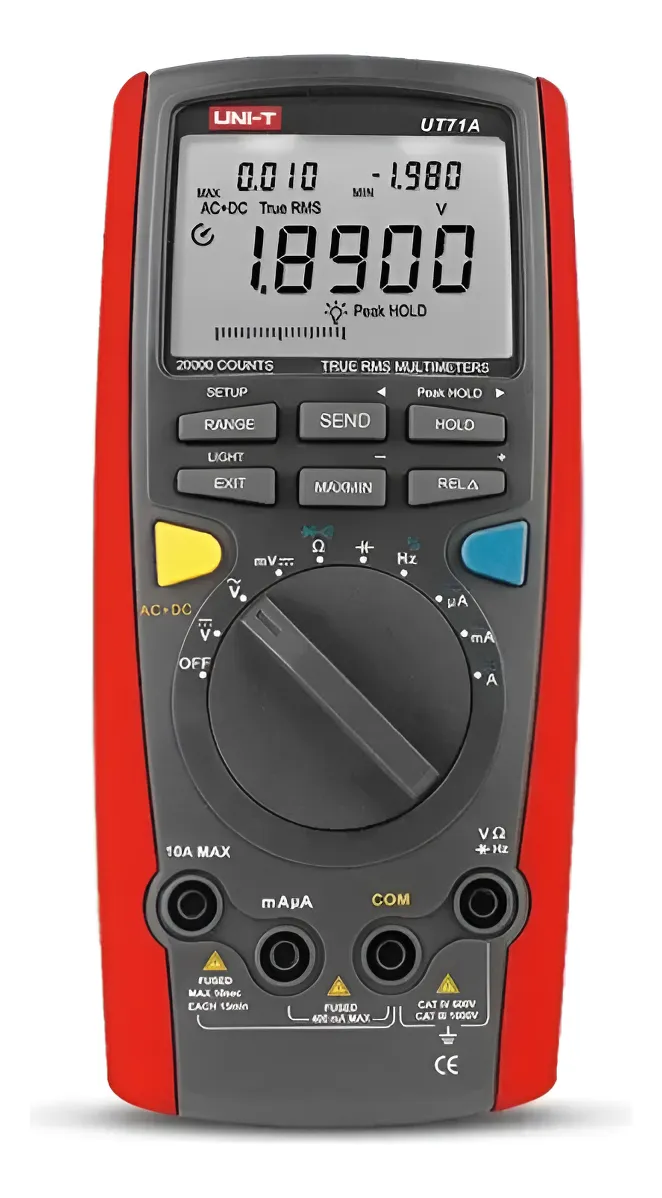

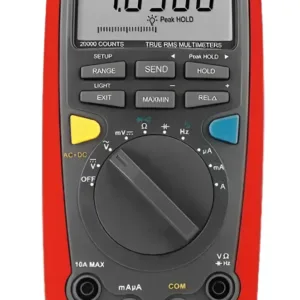

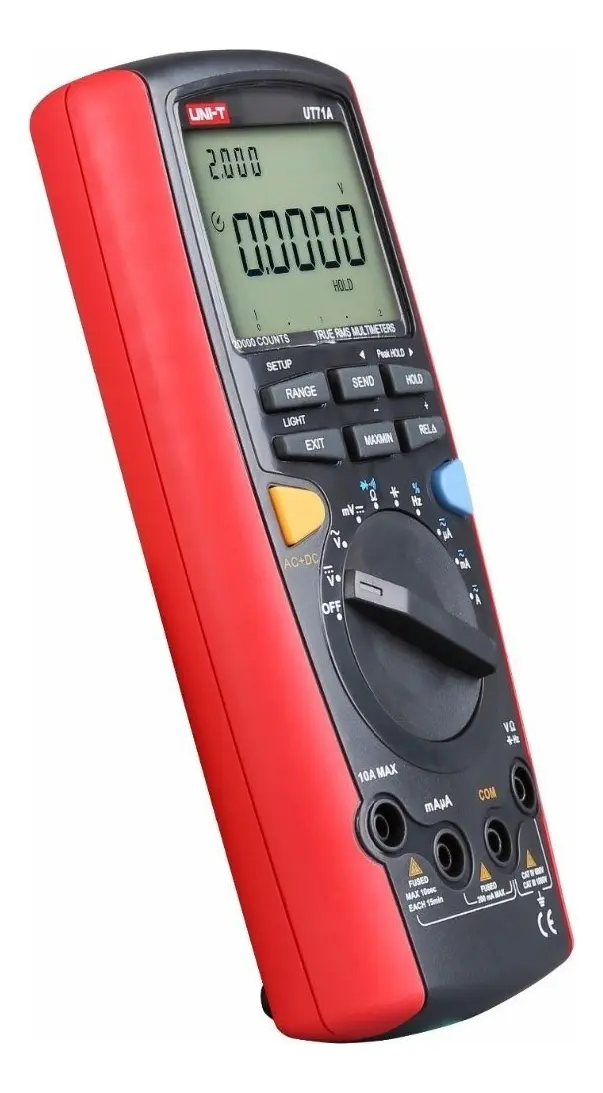

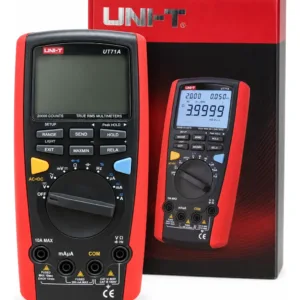

El UNI-T UT71A es un multímetro digital profesional diseñado para mediciones eléctricas y electrónicas de alta precisión. Permite medir tensión y corriente continua y alterna, resistencia, capacitancia, frecuencia y ciclo de trabajo, además de realizar pruebas de continuidad y diodos. Su tecnología True RMS permite obtener mediciones más precisas de señales de corriente alterna, incluso cuando la forma de onda no es perfectamente senoidal. Cuenta con pantalla de 20.000 cuentas, selección automática o manual de rango, funciones de registro de valores y conexión para transmisión de datos. Es adecuado para trabajos de mantenimiento eléctrico, electrónica, instalaciones, laboratorios, servicio técnico, diagnóstico y uso profesional.
FICHA TÉCNICA
Marca: UNI-T Modelo: UT71A Tipo: Multímetro digital profesional Tecnología de medición: True RMS Resolución de pantalla: 20.000 cuentas Tensión continua DC: hasta 1000 V Tensión alterna AC: hasta 1000 V Corriente continua DC: hasta 10 A Corriente alterna AC: hasta 10 A Capacitancia: hasta 20 mF Frecuencia: hasta 200 MHz Precisión básica de tensión DC: hasta ±0,025 % Selección de rango: Automática y manual Prueba de continuidad: Sí Prueba de diodos: Sí Medición de ciclo de trabajo: Sí Medición AC+DC: Sí Función True RMS: Sí Barra gráfica analógica: Sí Retención de datos: Sí Registro MAX/MIN: Sí Medición relativa: Sí Retroiluminación: Sí Interfaz para transmisión de datos: Sí Alimentación: Batería de 9 V Categoría de seguridad: CAT III 1000 V / CAT IV 600 V ESPECIFICACIONES El UNI-T UT71A incorpora una pantalla digital de alta resolución que facilita la lectura de pequeñas variaciones en las mediciones. La función True RMS permite medir correctamente señales alternas tanto senoidales como no senoidales, característica especialmente útil en sistemas electrónicos, fuentes conmutadas, variadores y otros circuitos donde la señal puede presentar distorsiones.
Permite seleccionar el rango de medición de manera automática o manual según las necesidades del usuario. Dispone de funciones de retención de lectura, valores máximos y mínimos y medición relativa para facilitar la comparación entre diferentes mediciones. Cuenta con medición de frecuencia y ciclo de trabajo, además de funciones para comprobar continuidad eléctrica y diodos. La barra gráfica permite visualizar rápidamente las variaciones de la señal durante una medición. Incorpora terminales independientes para mediciones de corriente y para tensión, resistencia, frecuencia y otras funciones. Su protección eléctrica está diseñada para trabajos bajo categorías CAT III hasta 1000 V y CAT IV hasta 600 V. El equipo posee carcasa robusta con protección exterior de material flexible para mejorar el agarre y brindar mayor protección durante el uso profesional.
MODO DE USO 1. Instalar correctamente la batería de 9 V en el equipo. 2. Conectar la punta de prueba negra al terminal COM. 3. Conectar la punta de prueba roja al terminal correspondiente según el tipo de medición. Para corrientes de mayor intensidad, utilizar el terminal de 10 A. 4. Girar el selector central hasta la función que se desea medir. 5. Seleccionar, cuando corresponda, entre corriente alterna AC o corriente continua DC. 6. Colocar las puntas de prueba sobre los puntos del circuito que se desean medir. 7. Leer el resultado directamente en la pantalla. 8. Para medir resistencia, continuidad, capacitancia o realizar una prueba de diodos, desconectar previamente la alimentación del circuito. 9. Para medir corriente, conectar el multímetro en serie con el circuito y asegurarse de utilizar el terminal adecuado según la intensidad prevista. 10. Una vez finalizada la medición, retirar las puntas del circuito y colocar el selector en posición OFF. IMPORTANTE Antes de realizar una medición, verificar siempre que las puntas estén conectadas en los terminales correspondientes y que el selector se encuentre en la función adecuada.
No superar los valores máximos de tensión o corriente especificados para el equipo. No medir resistencia, continuidad, capacitancia o diodos sobre circuitos energizados. Para mediciones de corriente elevada, respetar los límites de tiempo y corriente indicados por el fabricante.
