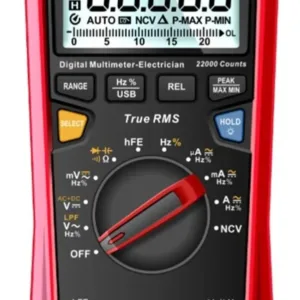

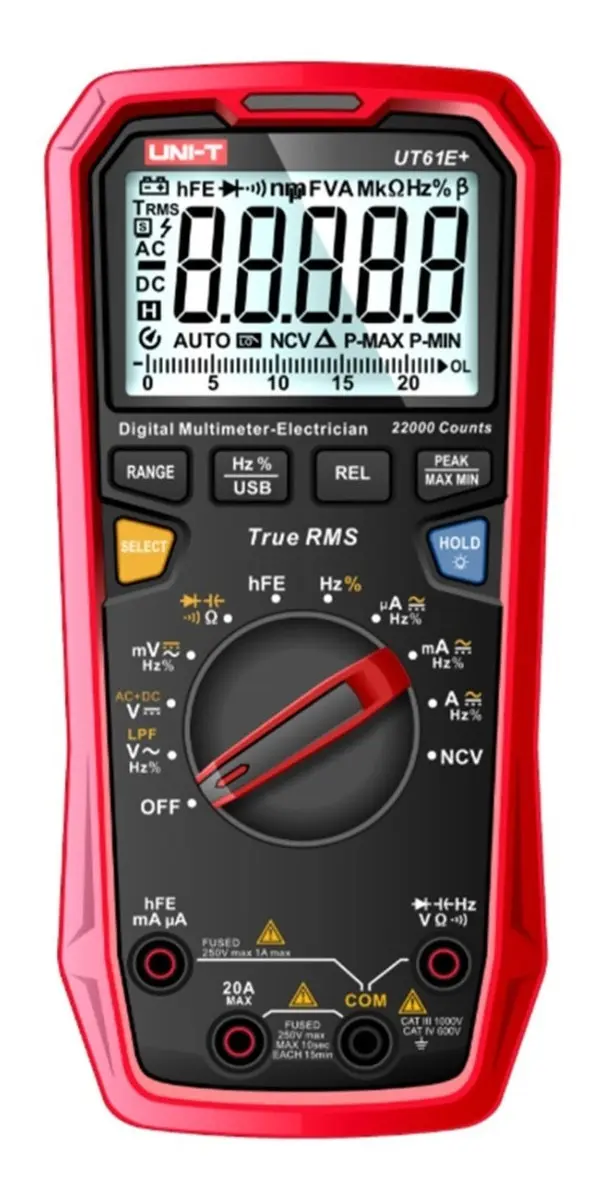

El UNI-T UT61E+ es un multímetro digital True RMS de alta precisión, diseñado para trabajos de electricidad, electrónica, mantenimiento industrial, laboratorio y servicio técnico. Cuenta con pantalla de 22.000 cuentas, medición de tensión AC/DC hasta 1000 V, corriente hasta 20 A, resistencia, capacitancia, frecuencia, ciclo de trabajo y prueba de transistores. También incorpora funciones como NCV, Peak Hold, MAX/MIN, REL, retención de datos, barra analógica y comunicación USB, ofreciendo una solución versátil para mediciones profesionales y diagnóstico eléctrico.

Ficha técnica

Marca: UNI-T

Modelo: UT61E+ Tipo de producto: Multímetro digital Tipo de medición: True RMS Display: 22.000 cuentas Tensión DC máxima: 1000 V Precisión básica en tensión DC: ±(0,05 % + 5) Tensión AC máxima: 1000 V Precisión básica en tensión AC: ±(0,8 % + 10) Corriente DC máxima: 20 A Corriente AC máxima: 20 A Capacitancia máxima: 220 mF Frecuencia máxima: 220 MHz Ciclo de trabajo: 0,1 % a 99,9 % Ancho de banda AC: 40 Hz a 10 kHz True RMS: Sí Medición AC + DC: Sí Filtro pasa bajos LPF: Sí Detección de tensión sin contacto NCV: Sí Prueba de continuidad: Sí Prueba de diodos: Sí Prueba de transistores hFE: Sí Peak Hold: Sí MAX/MIN: Sí Modo relativo REL: Sí Retención de datos HOLD: Sí Barra analógica: 46 segmentos Comunicación USB: Sí Material de carcasa: Plástico técnico con protección exterior de goma Categoría de seguridad: CAT III 1000 V / CAT IV 600 V Especificaciones El UNI-T UT61E+ dispone de una pantalla de alta resolución de 22.000 cuentas, permitiendo observar variaciones pequeñas en las mediciones con mayor detalle que un multímetro convencional de menor resolución. Su función True RMS permite realizar mediciones más precisas de señales de corriente alterna, incluso cuando la forma de onda no es perfectamente sinusoidal. Puede medir tensión continua y alterna hasta 1000 V, además de corriente continua y alterna de hasta 20 A. MHz y también incorpora medición de ciclo de trabajo. Dispone de detección NCV para identificar la presencia de tensión alterna sin realizar contacto eléctrico directo con el conductor.

El modo Peak Hold permite capturar valores pico de una señal, mientras que las funciones MAX/MIN facilitan el seguimiento de los valores máximos y mínimos registrados durante una medición. La función REL permite efectuar mediciones relativas tomando un valor de referencia. Incluye prueba de continuidad con aviso sonoro, prueba de diodos y función hFE para comprobación de transistores. La barra analógica de 46 segmentos permite visualizar rápidamente cambios en la señal, complementando la lectura digital. Cuenta con comunicación USB para conexión a una computadora mediante el cable correspondiente. La alimentación se realiza mediante cuatro pilas AAA de 1,5 V.

Contenido del producto

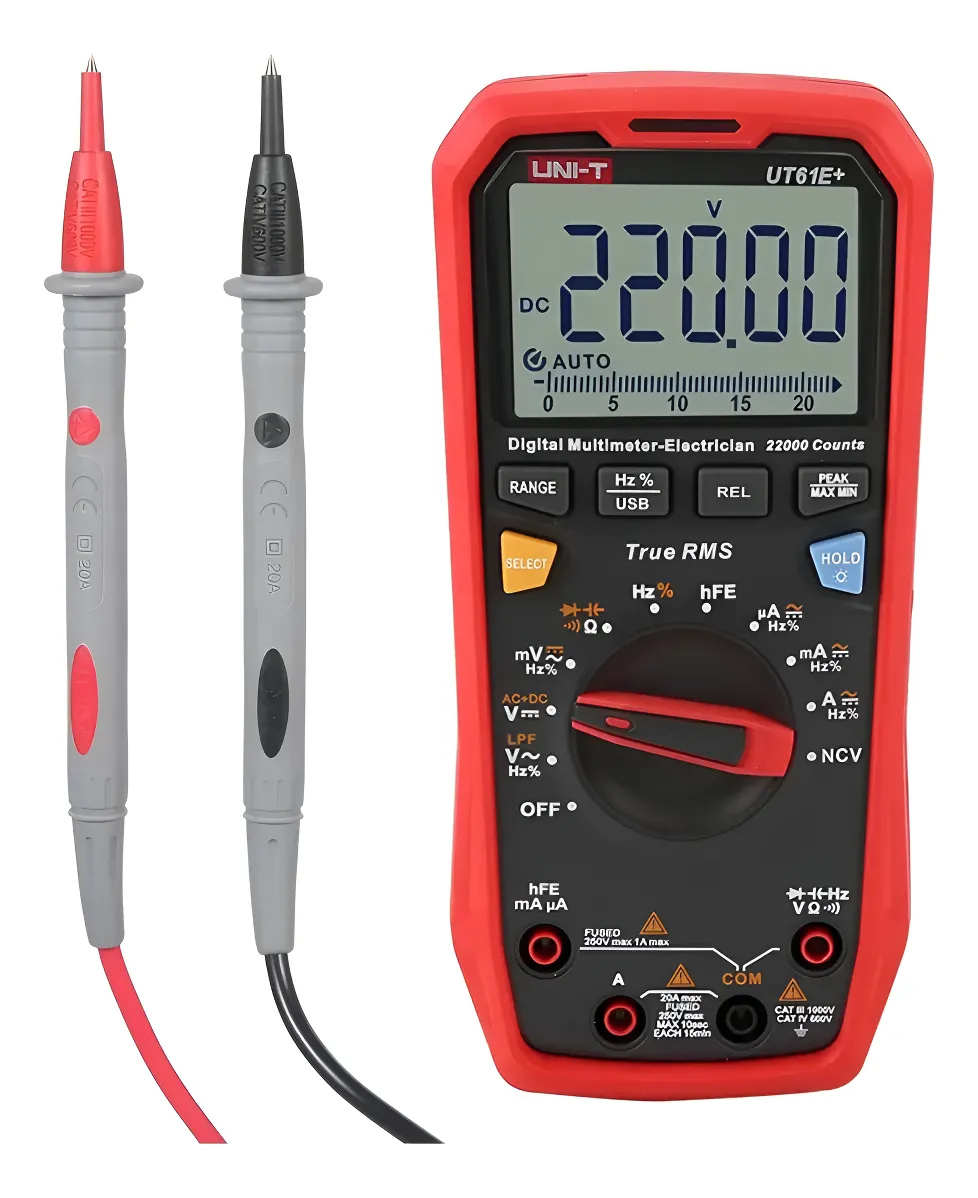

Multímetro digital UNI-T UT61E+.

Puntas de prueba roja y negra. 4 pilas AAA. Cable USB. Adaptador multipropósito.

Accesorios de conexión.

Manual de usuario. Caja de presentación.

Modo de uso

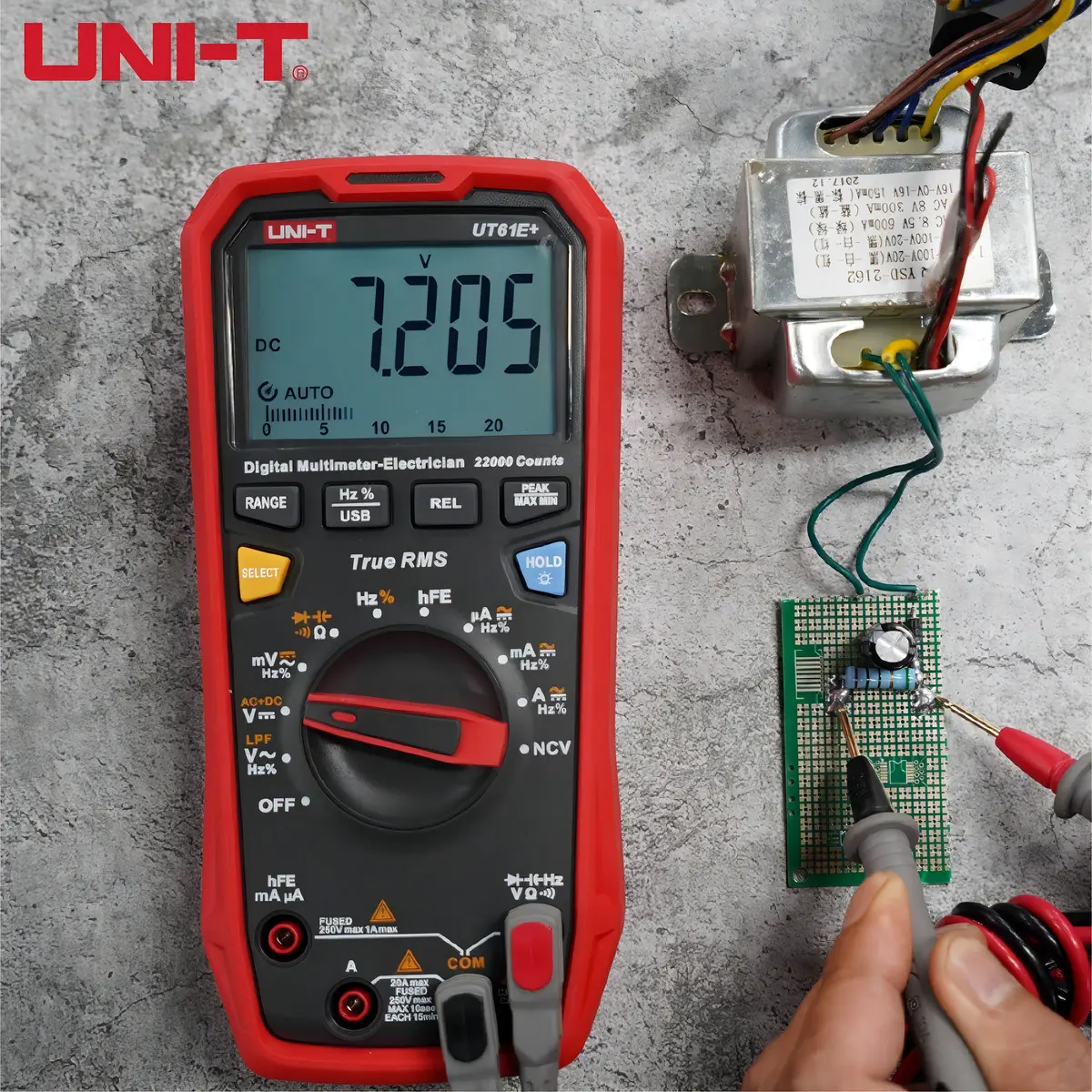

1. Instalar las cuatro pilas AAA respetando la polaridad indicada en el compartimiento del equipo. 2. Conectar la punta negra al terminal COM. 3. Conectar la punta roja al terminal correspondiente según el tipo de medición que se vaya a realizar. 4. Girar el selector rotativo hasta la función deseada. 5. Para medir tensión, conectar las puntas de prueba en paralelo con el circuito o componente. 6. Para medir corriente, abrir el circuito y conectar el multímetro en serie. Verificar previamente que la punta roja esté conectada al terminal correcto para la corriente esperada. 7. Para medir resistencia, continuidad, capacitancia o diodos, desconectar previamente la alimentación del circuito y descargar los capacitores antes de efectuar la medición. 8. Para detectar tensión sin contacto, seleccionar la función NCV y acercar el área de detección del multímetro al conductor a comprobar. 9. Utilizar HOLD para mantener una lectura en pantalla cuando sea necesario. 10. Utilizar MAX/MIN para registrar los valores máximos y mínimos obtenidos durante una medición. 11. Utilizar REL para realizar mediciones respecto de un valor de referencia. 12. Para mediciones de frecuencia o ciclo de trabajo, seleccionar la función correspondiente y conectar las puntas al punto de medición. 13. Si se desea utilizar la comunicación USB, conectar el multímetro a una computadora mediante el cable suministrado y utilizar el software compatible correspondiente. 14. Al finalizar, colocar el selector en OFF y retirar las puntas de prueba. 15. No superar los límites máximos de tensión o corriente indicados para el instrumento y verificar siempre la posición del selector y de las conexiones antes de efectuar una medición.
