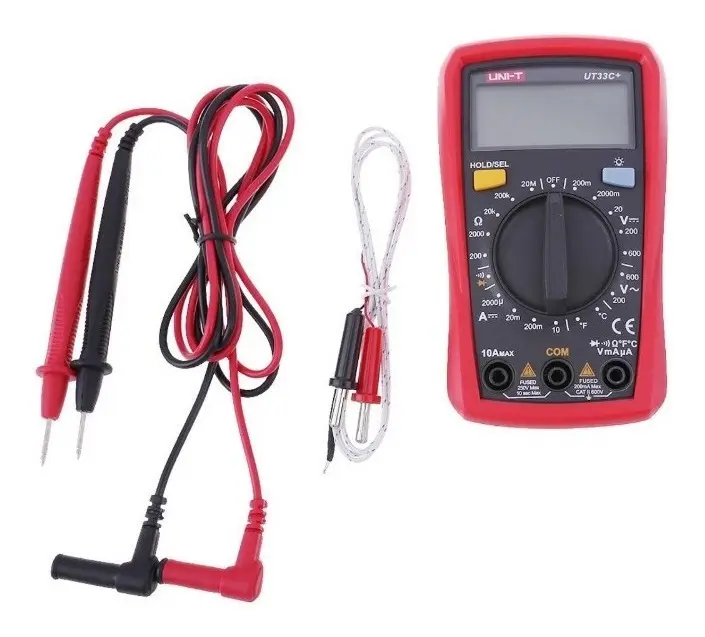

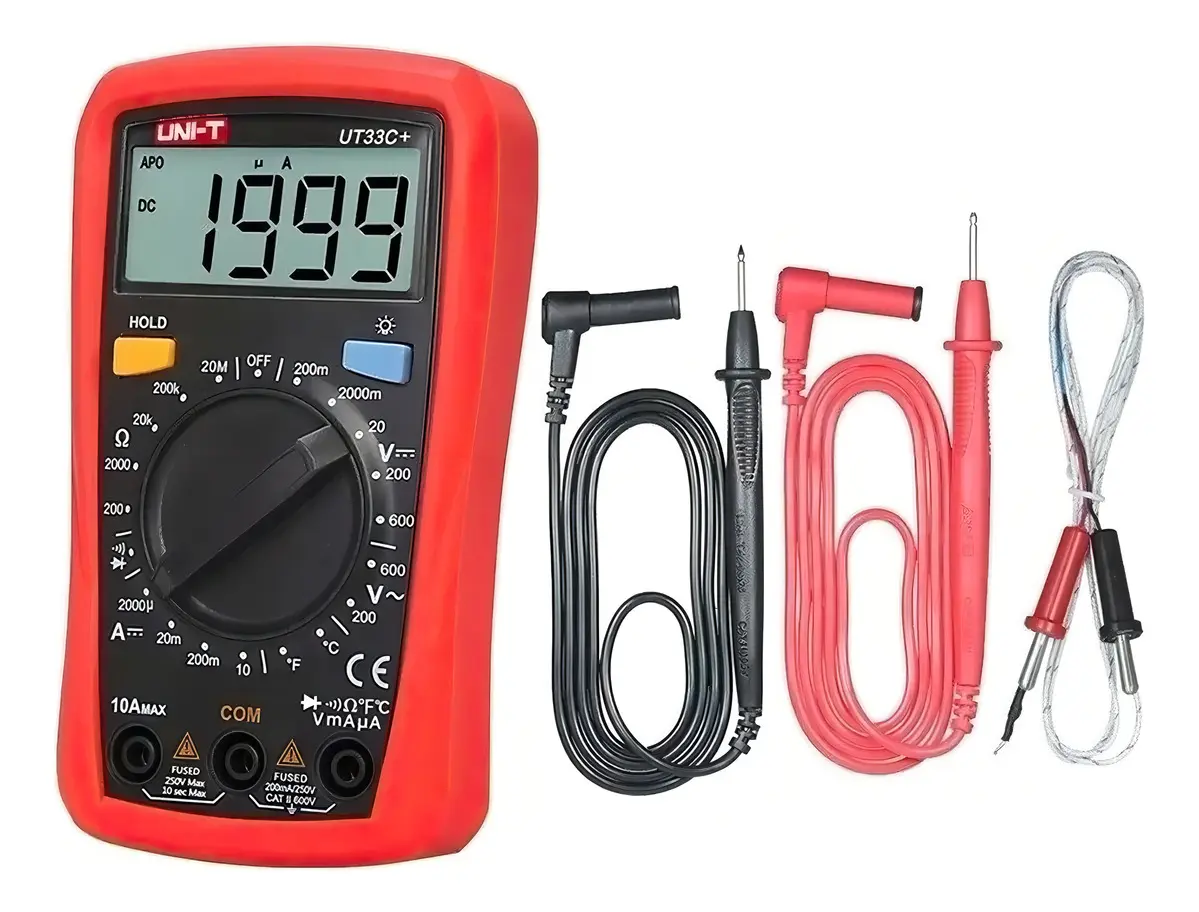

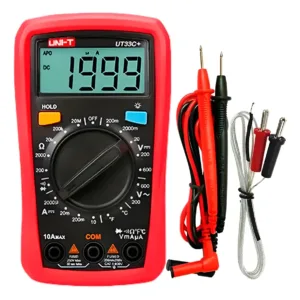

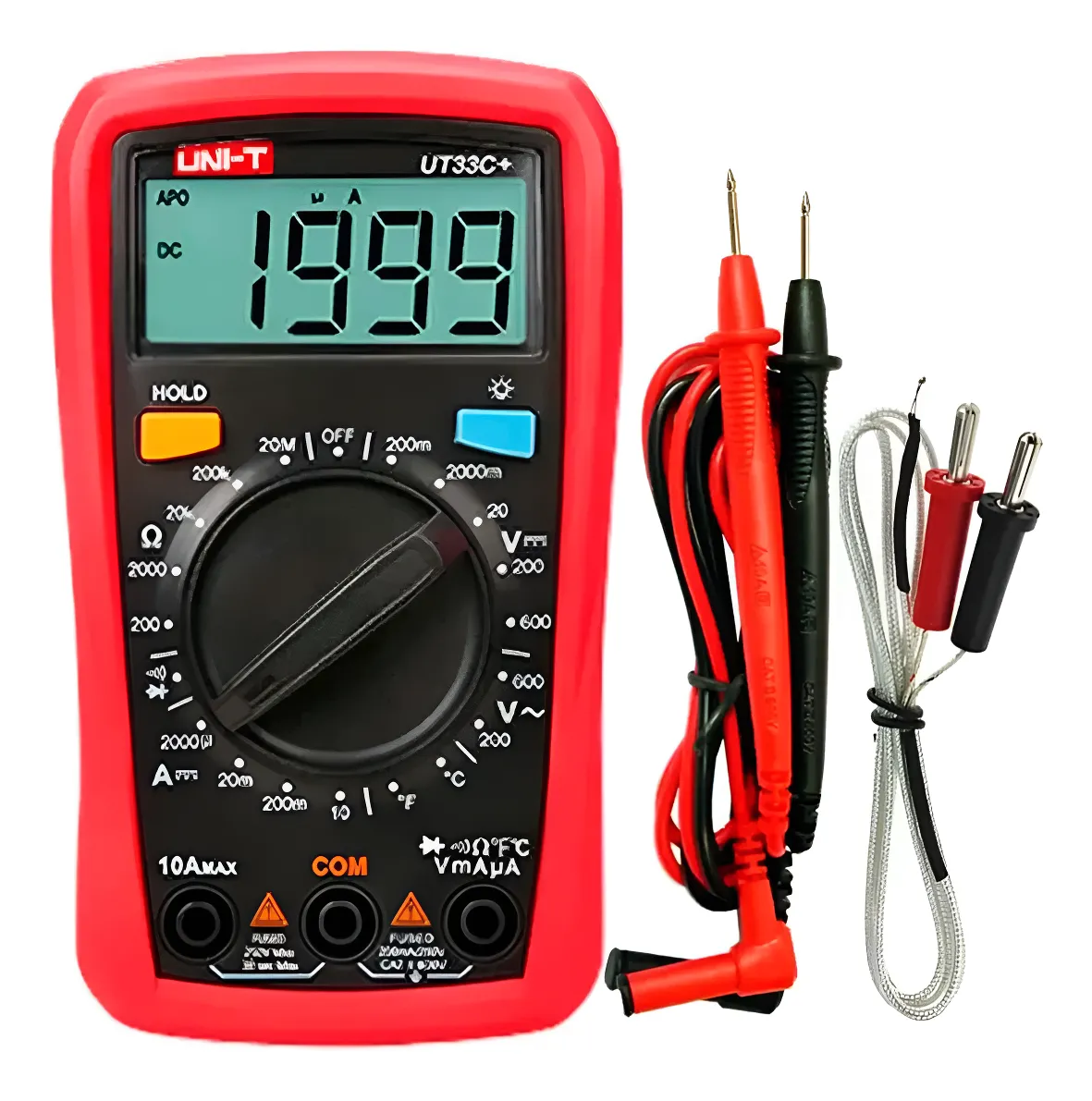

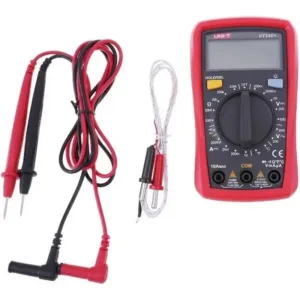

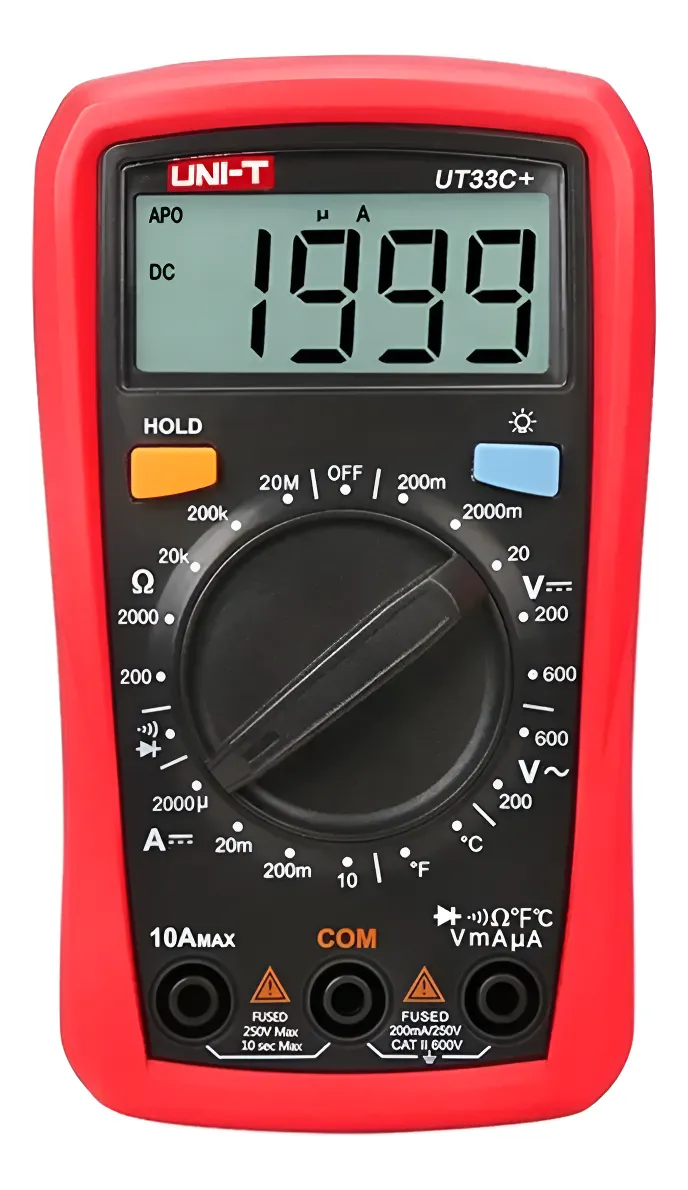

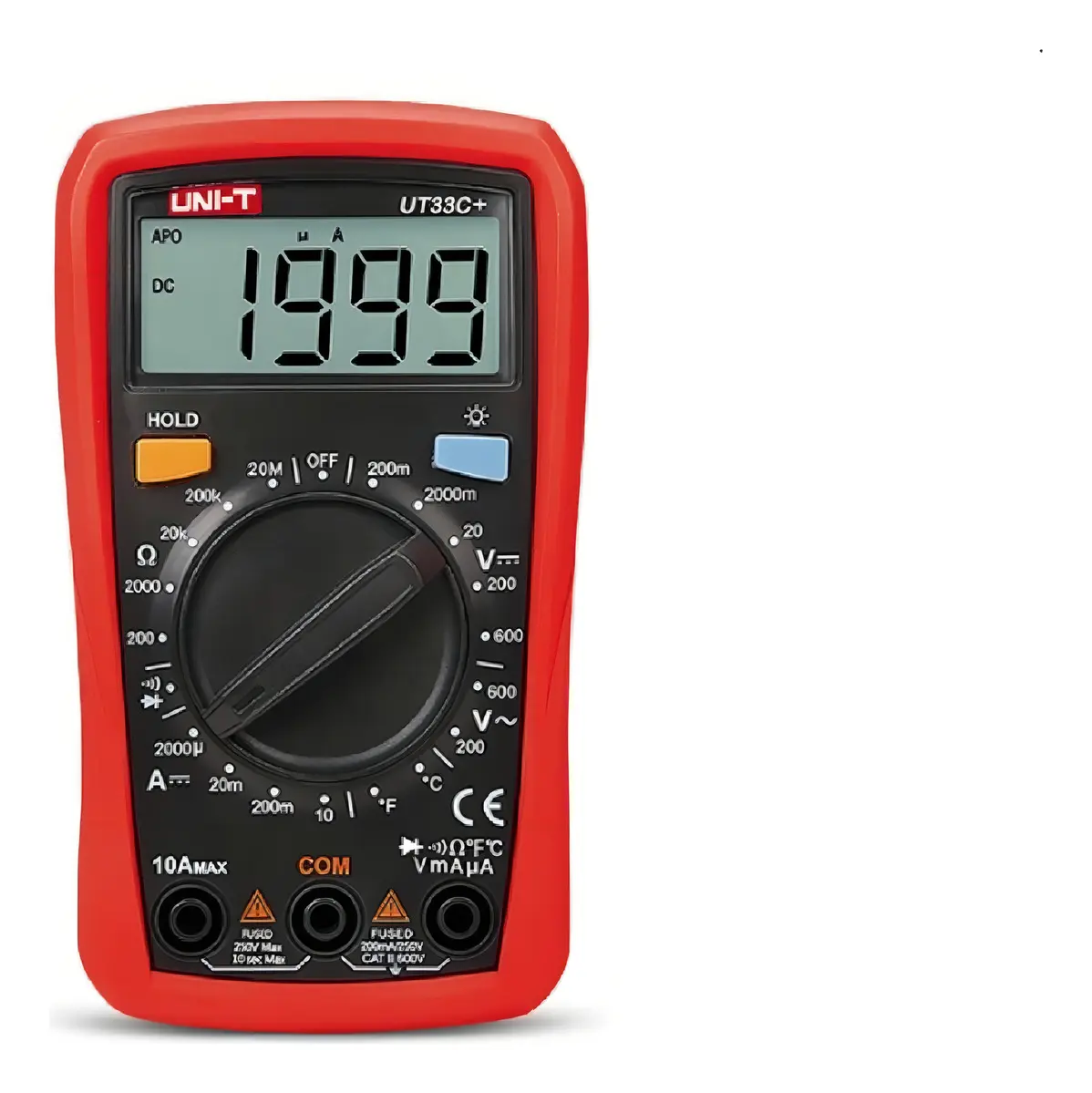

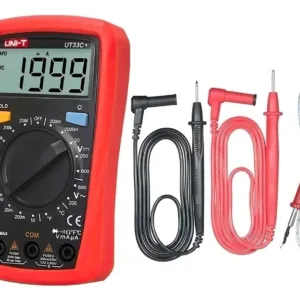

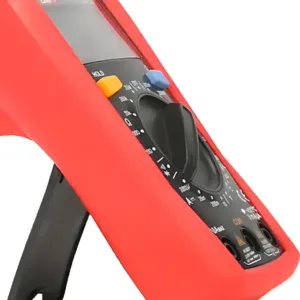

El UNI-T UT33C+ es un multímetro digital compacto diseñado para tareas de mantenimiento eléctrico, electrónica, instalaciones y uso técnico general. Permite medir tensión AC/DC, corriente continua, resistencia y temperatura, además de realizar pruebas de continuidad y diodos. Su principal diferencial dentro de la serie UT33+ es la función de medición de temperatura, con un rango de -40 °C a 1000 °C mediante termocupla tipo K. Cuenta con pantalla de 2000 cuentas, selección manual de rango, apagado automático y diseño preparado para soportar caídas de hasta 2 metros.

FICHA TÉCNICA

Marca: UNI-T Modelo: UT33C+ Tipo: Multímetro digital Pantalla: 2000 cuentas Selección de rango: Manual Tensión continua DC: 200 mV / 2 V / 20 V / 200 V / 600 V Precisión tensión DC: ±(0,5 % + 2) Tensión alterna AC: 200 V / 600 V Precisión tensión AC: ±(1,2 % + 3) Temperatura: -40 °C a 1000 °C Temperatura en °F: -40 °F a 1832 °F Precisión temperatura °C: ±(1 % + 4) Precisión temperatura °F: ±(1,5 % + 5) Prueba de continuidad: Sí Prueba de diodos: Sí Apagado automático: Sí Retroiluminación automática: Sí Medición de capacitancia: No Medición de frecuencia: No Detección NCV: No Categoría de seguridad: CAT II 600 V Alimentación: 2 pilas AAA de 1,5 V Voltaje total de alimentación: 3 V

ESPECIFICACIONES

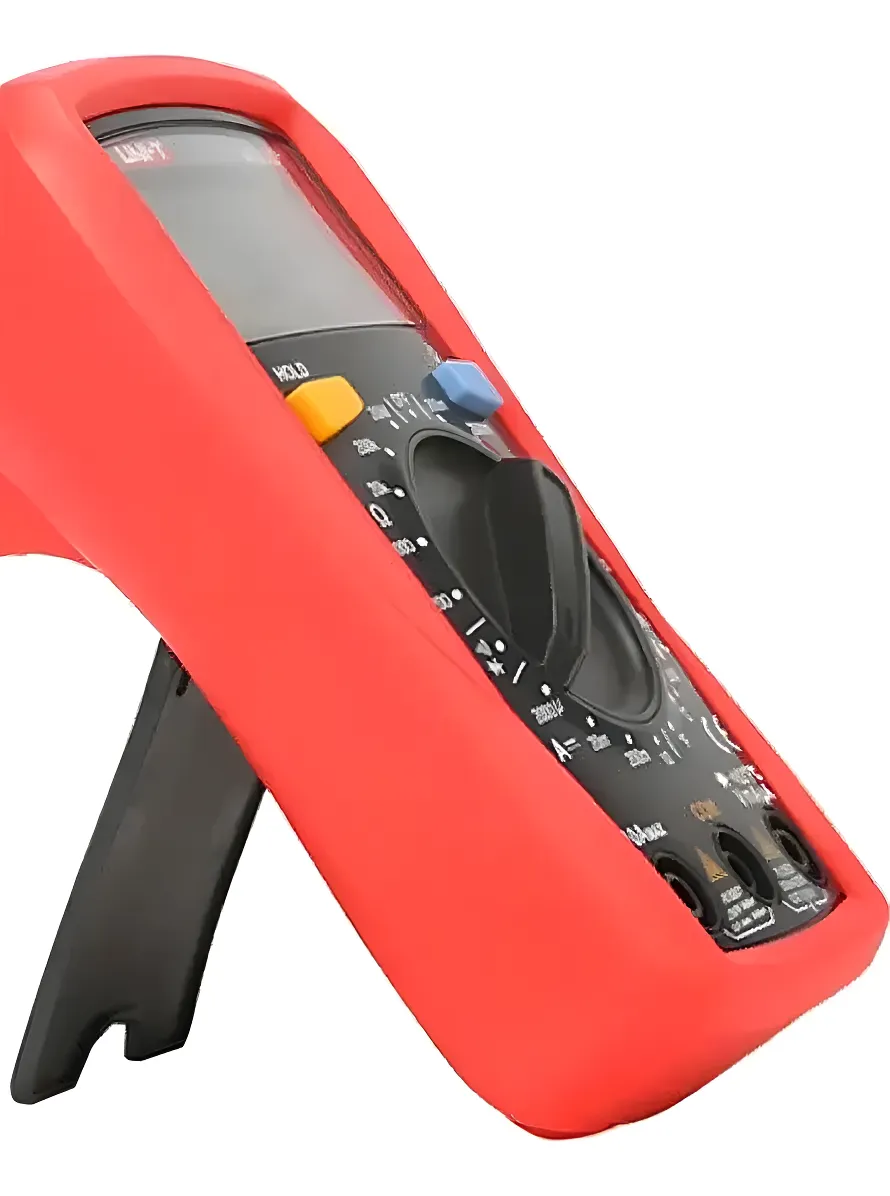

El UNI-T UT33C+ permite medir tensión continua de hasta 600 V y tensión alterna de hasta 600 V. Cuenta con medición de corriente continua en rangos de 2000 µA, 20 mA, 200 mA y hasta 10 A. Su función distintiva es la medición de temperatura mediante termocupla tipo K, con un rango de -40 °C a 1000 °C. La prueba de continuidad incorpora señal acústica para facilitar la comprobación rápida de conexiones. También dispone de función de prueba de diodos para verificar componentes electrónicos. La selección de rango es manual, por lo que el usuario debe elegir la escala adecuada antes de realizar la medición. Cuenta con apagado automático y retroiluminación automática para facilitar su uso y reducir el consumo de las baterías. Su carcasa con funda protectora está diseñada para soportar pruebas de caída de hasta 2 metros.

MODO DE USO

Para medir tensión: 1. Conectar la punta negra al terminal COM. 2. Conectar la punta roja al terminal correspondiente. 3. Seleccionar tensión AC o DC. 4. Elegir un rango superior al valor esperado. 5. Colocar las puntas en paralelo sobre los puntos del circuito. 6. Leer el valor indicado en pantalla. Para medir corriente continua: 1. Desenergizar el circuito antes de modificar las conexiones. 2. Conectar la punta negra al terminal COM. 3. Conectar la punta roja al terminal correspondiente según la corriente esperada. 4. Seleccionar la función de corriente DC. 5. Elegir el rango adecuado. 6. Conectar el instrumento en serie con el circuito. 7. Energizar el circuito y leer el resultado. 8. No superar los límites de corriente indicados para el equipo. Para medir resistencia: 1. Desenergizar completamente el circuito. 2. Seleccionar la función de resistencia. 3. Elegir el rango adecuado. 4. Colocar las puntas sobre los extremos del componente o circuito. 5. Leer el valor indicado en pantalla. Para medir temperatura: 1. Conectar la termocupla tipo K al instrumento. 2. Seleccionar la función de temperatura. 3. Colocar la punta de la termocupla sobre el punto que se desea medir. 4. Esperar a que la lectura se estabilice. 5. Consultar el valor indicado en pantalla. Para comprobar continuidad: 1. Desenergizar el circuito. 2. Seleccionar la función de continuidad. 3. Colocar las puntas en los extremos del conductor o circuito. 4. El equipo emitirá una señal acústica cuando detecte continuidad dentro del rango correspondiente. Para comprobar diodos: 1. Desenergizar el circuito. 2. Seleccionar la función de prueba de diodos. 3. Colocar las puntas sobre los terminales del diodo respetando la polaridad. 4. Consultar el valor indicado en pantalla.

IMPORTANTE Antes de realizar una medición, verificar que las puntas estén conectadas en los terminales adecuados y que el selector esté en la función correcta. Como el rango es manual, conviene comenzar con un rango superior al valor esperado. No realizar mediciones de resistencia, continuidad o diodos sobre circuitos energizados. No superar los límites máximos de tensión y corriente indicados para el multímetro. Para medir temperatura, utilizar la termocupla correspondiente y evitar superar su rango de trabajo.
