El multímetro digital UNI-T UT117C es un instrumento de medición profesional de alta precisión, diseñado para trabajos de electricidad, electrónica, mantenimiento industrial, reparación de equipos eléctricos y diagnóstico de instalaciones. Incorpora tecnología True RMS para obtener mediciones precisas de tensión y corriente alterna, pantalla LCD retroiluminada de 60.000 cuentas y selección automática y manual de rangos. Permite medir tensión alterna y continua, corriente, resistencia, capacitancia y frecuencia. También incluye detección de tensión sin contacto (NCV), prueba de continuidad, comprobación de diodos y funciones avanzadas como baja impedancia (LoZ), filtro de paso bajo (LPF) y reconocimiento automático de tensión alterna o continua (Auto-V). Cuenta con conectividad Bluetooth para visualizar y registrar mediciones desde dispositivos móviles compatibles, función de retención de datos y registro de valores máximos y mínimos. Su diseño compacto, resistencia a caídas de hasta 2 metros según las pruebas del fabricante y clasificación de seguridad CAT III 600 V lo convierten en una herramienta adecuada para electricistas, técnicos electrónicos y profesionales de mantenimiento.

Ficha técnica

Marca: UNI-T

Modelo: UT117C Tipo de producto: Multímetro digital profesional Tecnología de medición: True RMS Pantalla: LCD retroiluminada Resolución de pantalla: 60.000 cuentas Selección de rangos: Automática y manual Tensión continua (CC): 600 mV / 6 V / 60 V / 600 V Tensión continua máxima: 600 V Precisión básica de tensión CC: ±(0,3% + 10 dígitos) Tensión alterna (CA): 600 mV / 6 V / 60 V / 600 V Tensión alterna máxima: 600 V Precisión básica de tensión CA: ±(1% + 30 dígitos) Corriente continua (CC): 6 A / 10 A Corriente continua máxima: 10 A Precisión básica de corriente CC: ±(0,5% + 10 dígitos) Corriente alterna (CA): 6 A / 10 A Corriente alterna máxima: 10 A Precisión básica de resistencia: ±(0,5% + 2 dígitos), según el rango Capacitancia: 1000 nF / 10 µF / 100 µF / 1000 µF / 10.000 µF Capacitancia máxima: 10.000 µF Precisión básica de capacitancia: ±(1,9% + 5 dígitos), según el rango Frecuencia: 99,99 Hz / 999,9 Hz / 9,999 kHz / 50 kHz Frecuencia máxima: 50 kHz Precisión básica de frecuencia: ±(0,01% + 3 dígitos) Medición de temperatura: No Detección de tensión sin contacto (NCV): Sí Prueba de continuidad: Sí, con señal sonora y luminosa Prueba de diodos: Sí Función de baja impedancia (LoZ): Sí Filtro de paso bajo (LPF): Sí Selección automática de tensión Auto-V: Sí Retención de datos (HOLD): Sí Registro de valores máximos y mínimos: Sí Medición relativa (REL): Sí Conectividad Bluetooth: Sí Aplicación compatible: iDMM2.0 Compatibilidad con pinza de corriente externa: Sí, mediante accesorio opcional Relación de entrada para pinza externa: 1 mV/A Advertencia de alta tensión: Sí Indicadores sonoros y visuales: Sí Indicador de batería baja: Sí Apagado automático: Aproximadamente 15 minutos Categoría de seguridad: CAT III 600 V Certificaciones: CE, UKCA y cETLus Tipo de pila: AAA Cantidad de pilas: 3 Voltaje de cada pila: 1,5 V Voltaje total de alimentación: 4,5 V Especificaciones

MEDICIONES ELÉCTRICAS

Medición de tensión continua hasta 600 V. – Medición de tensión alterna hasta 600 V. – Medición de corriente continua hasta 10 A. – Medición de corriente alterna hasta 10 A. – Medición de capacitancia hasta 10.000 µF. – Medición de frecuencia hasta 50 kHz. – Prueba de continuidad eléctrica mediante señal sonora y luminosa. – Comprobación de diodos. – Medición de corriente mediante pinza externa compatible. – Tecnología True RMS para obtener mediciones de valor eficaz verdadero. – Pantalla LCD de alta resolución con 60.000 cuentas. – Selección automática y manual de rangos. – Función HOLD para retener valores en pantalla. – Funciones MAX/MIN para registrar valores máximos y mínimos. – Función REL para realizar mediciones relativas. – Detección de tensión sin contacto mediante NCV. – Función LoZ para reducir lecturas ocasionadas por tensiones fantasma. – Función Auto-V para identificar automáticamente tensión alterna o continua. – Filtro de paso bajo LPF para reducir interferencias de alta frecuencia. – Prueba de continuidad con indicación sonora y luminosa. – Comprobación de diodos. – Pantalla retroiluminada. – Conectividad Bluetooth integrada. – Advertencia de alta tensión. – Indicador de batería baja. – Apagado automático después de aproximadamente 15 minutos. – Diseño resistente a caídas de hasta 2 metros según los ensayos del fabricante. – Compatibilidad con pinza de corriente externa.

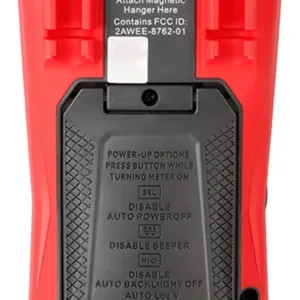

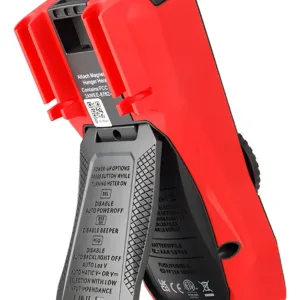

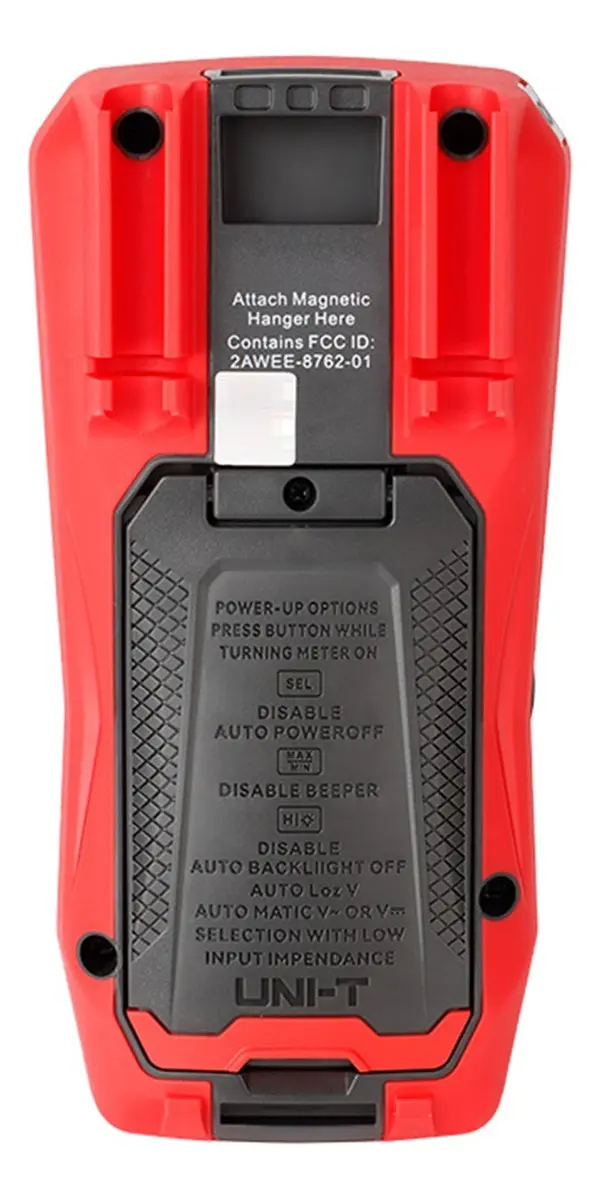

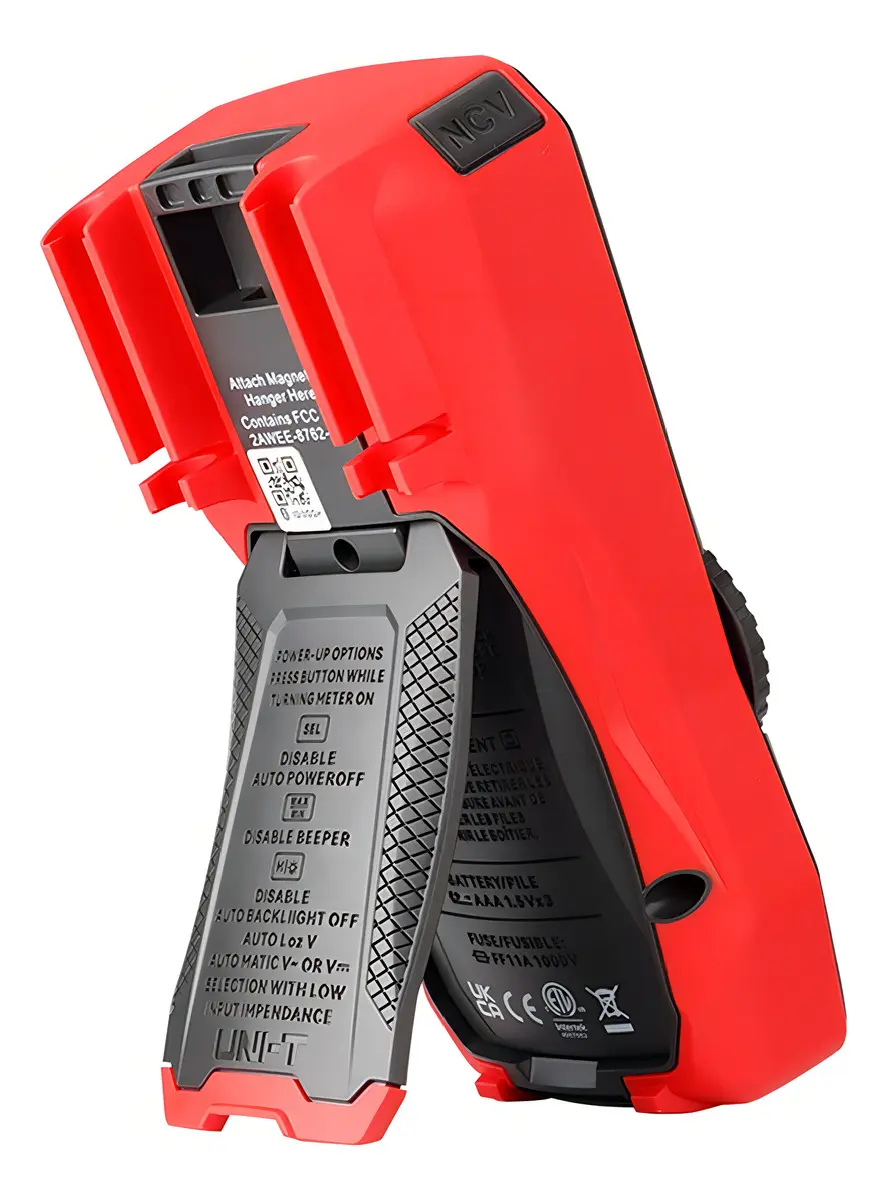

Posibilidad de utilizar accesorio de suspensión magnética.

CONECTIVIDAD BLUETOOTH

El UNI-T UT117C incorpora conectividad Bluetooth para transmitir resultados de medición a teléfonos celulares y otros dispositivos móviles compatibles mediante la aplicación iDMM2.0. Esta función permite: – Visualizar mediciones desde un dispositivo móvil. – Registrar resultados de medición. – Consultar variaciones de los parámetros eléctricos. – Facilitar el seguimiento de mediciones durante tareas de mantenimiento. – Analizar los datos mediante las herramientas disponibles en la aplicación.

CARACTERÍSTICAS FÍSICAS

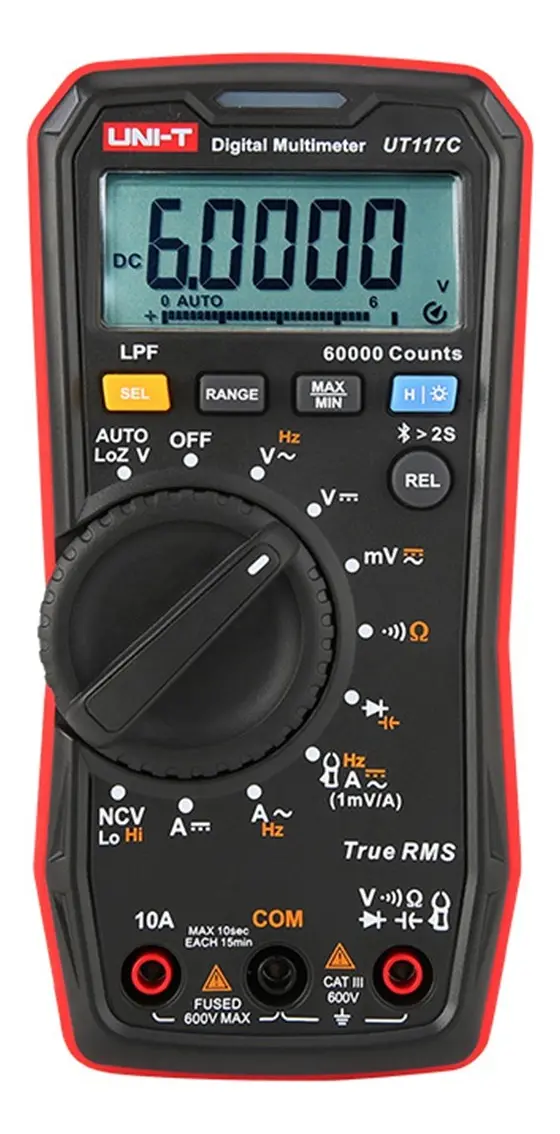

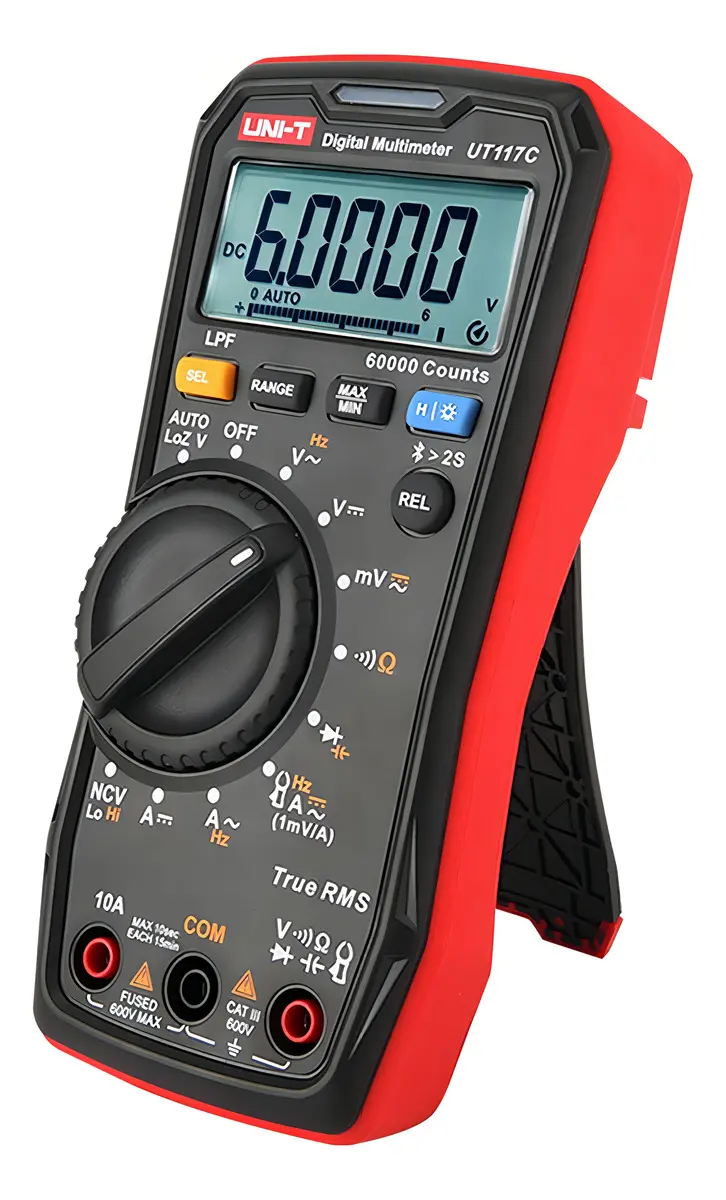

– Diseño compacto y portátil. – Carcasa plástica con cubierta protectora. – Acabado en rojo y gris. – Pantalla LCD retroiluminada. – Selector giratorio de funciones. – Terminales de conexión para puntas de prueba. – Indicadores luminosos y sonoros. – Conectividad Bluetooth integrada.

APLICACIONES

– Mantenimiento de instalaciones eléctricas. – Diagnóstico de circuitos electrónicos. – Reparación de equipos eléctricos. – Mantenimiento industrial. – Verificación de componentes eléctricos. – Comprobación de continuidad de conductores. – Medición de tensión y corriente alterna y continua. – Medición de resistencia y capacitancia. – Análisis de frecuencia. – Detección de tensión sin contacto. – Identificación de tensiones fantasma mediante LoZ. – Medición de corriente con pinzas externas compatibles. – Monitoreo de mediciones mediante Bluetooth.

Modo de uso

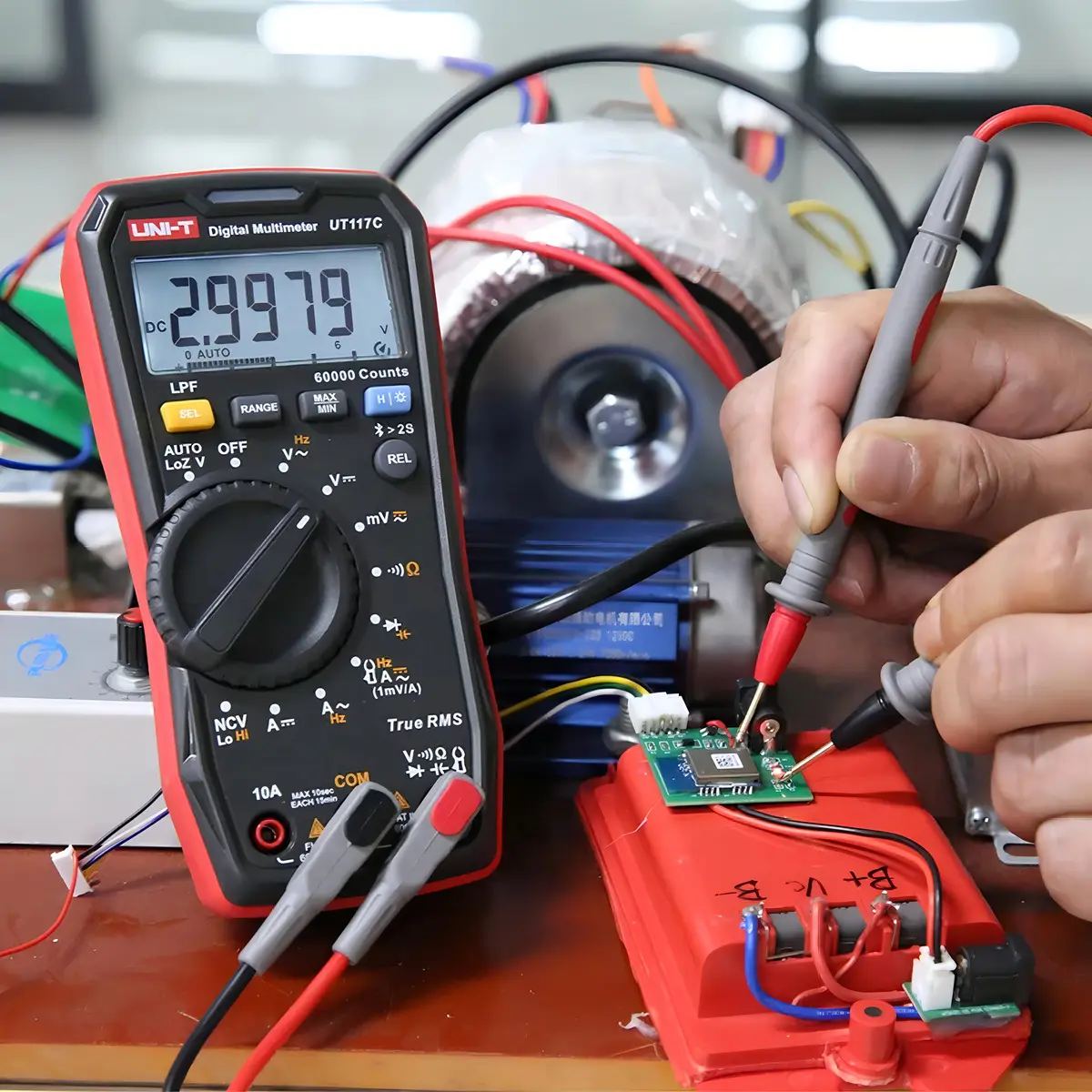

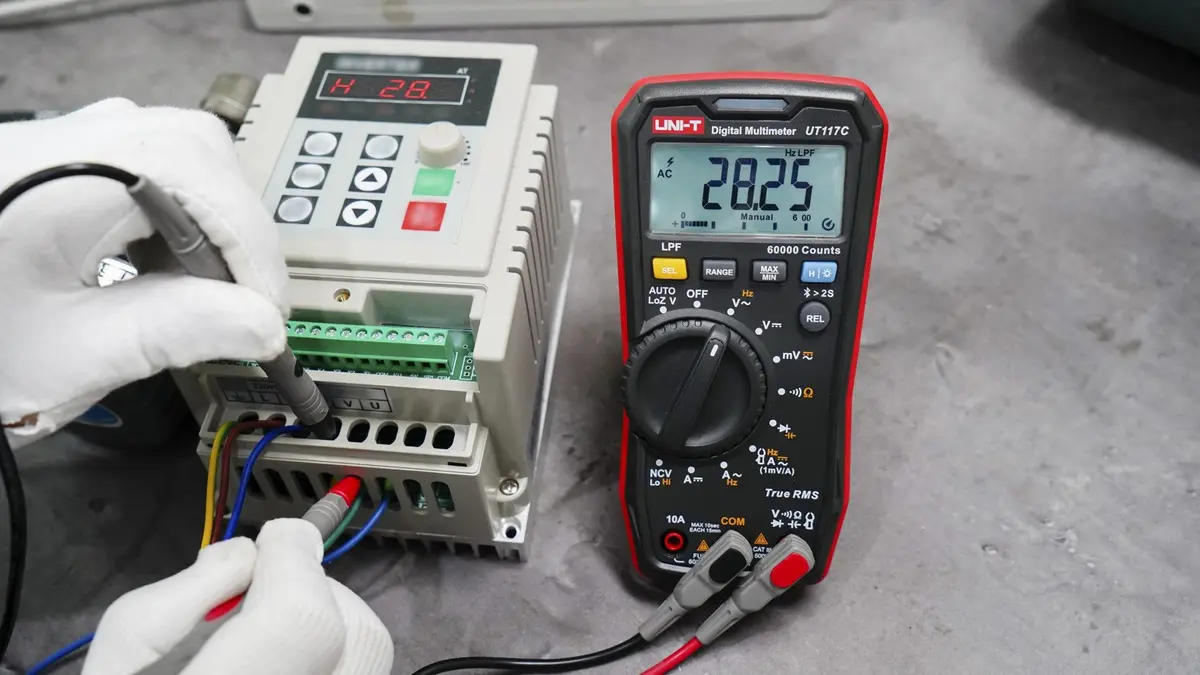

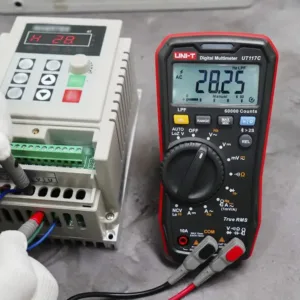

1. Verificar que las pilas estén correctamente instaladas y que las puntas de prueba se encuentren en buenas condiciones. 2. Encender el multímetro mediante el selector giratorio y seleccionar la función de medición deseada. 3. Para medir tensión, conectar la punta negra al terminal COM y la roja al terminal correspondiente a tensión. Seleccionar corriente alterna o continua y colocar las puntas en paralelo con el circuito. 4. Para utilizar Auto-V, seleccionar la función correspondiente. El instrumento identificará automáticamente el tipo de tensión dentro de los límites establecidos. 5. Para medir corriente, seleccionar la función y el rango adecuado. Con el circuito desenergizado, conectar el multímetro en serie utilizando los terminales correspondientes. 6. Para medir resistencia, desconectar la alimentación del circuito, verificar la ausencia de tensión y colocar las puntas sobre los extremos del componente. 7. Para medir capacitancia, descargar completamente el capacitor antes de realizar la medición. Seleccionar la función correspondiente y conectar las puntas a sus terminales. 8. Para medir frecuencia, seleccionar la función correspondiente y conectar las puntas al circuito respetando los límites de entrada del instrumento. 9. Para comprobar continuidad, seleccionar la función correspondiente y conectar las puntas a los extremos del conductor o componente.

El equipo emitirá una señal sonora y luminosa cuando detecte continuidad dentro del umbral establecido. 10. Para comprobar diodos, seleccionar la función de prueba de diodos y conectar las puntas respetando la polaridad del componente. 11. Para utilizar la detección NCV, seleccionar la función correspondiente y aproximar el área de detección del instrumento al conductor. Esta función es orientativa y no reemplaza una comprobación adecuada de ausencia de tensión. 12. Para utilizar LoZ, seleccionar la función correspondiente y realizar la medición de tensión siguiendo las indicaciones del fabricante. Esta función permite reducir lecturas provocadas por tensiones inducidas o fantasma. 13. Para utilizar el filtro LPF, seleccionar la función de tensión alterna y activar el filtro según las instrucciones del manual. 14. Para utilizar Bluetooth, activar la función inalámbrica del multímetro y abrir la aplicación iDMM2.0 en un dispositivo compatible. Seguir las instrucciones para vincular el equipo y visualizar las mediciones. 15. Para medir corriente mediante una pinza externa, conectar un accesorio compatible y seleccionar la función correspondiente, respetando las indicaciones del fabricante. 16. Utilizar HOLD para mantener una lectura en pantalla, REL para mediciones relativas y MAX/MIN para registrar los valores máximos y mínimos. 17. Al finalizar las mediciones, desconectar las puntas del circuito, apagar el instrumento y almacenarlo en un lugar seco y protegido.

IMPORTANTE: No superar los límites de tensión, corriente ni la categoría de seguridad CAT III 600 V del instrumento. Antes de medir resistencia, capacitancia, continuidad o diodos, desconectar la alimentación del circuito y verificar la ausencia de tensión. Utilizar siempre los terminales y rangos correspondientes a cada medición.
