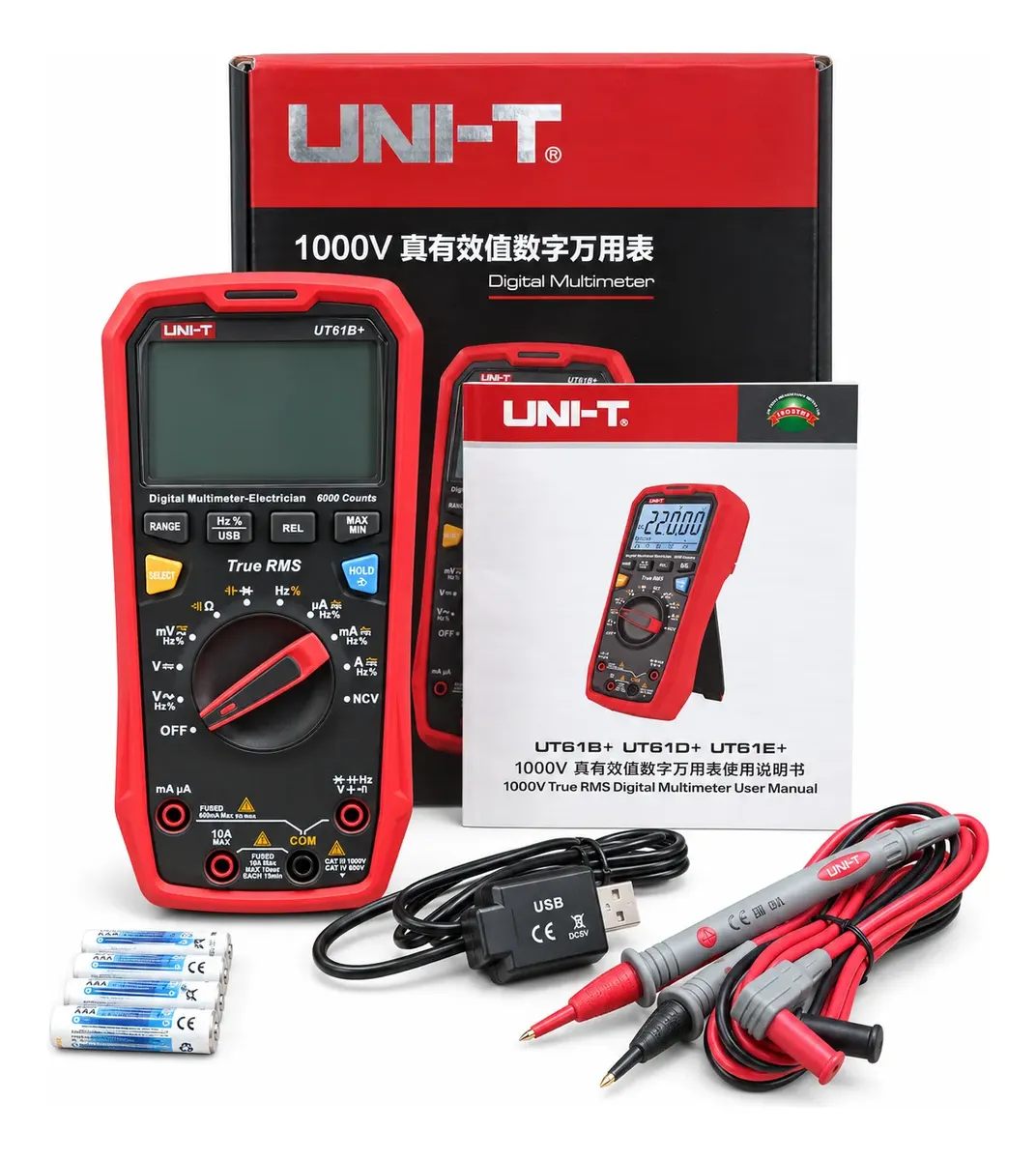

El multímetro digital UNI-T UT61B+ es un instrumento de medición profesional diseñado para trabajos de electricidad, electrónica, mantenimiento industrial, diagnóstico de circuitos y reparación de equipos eléctricos. Incorpora tecnología True RMS para obtener mediciones precisas de tensión y corriente alterna, pantalla LCD de 6000 cuentas y selección automática y manual de rangos. Permite medir tensión alterna y continua, corriente, resistencia, capacitancia, frecuencia y ciclo de trabajo.

También incluye detección de tensión sin contacto (NCV), prueba de continuidad y comprobación de diodos. Cuenta con conexión USB para transmitir datos a una computadora, pantalla retroiluminada, barra analógica de 31 segmentos y funciones de retención de datos, valores máximos y mínimos y medición relativa. Su capacidad de medición de hasta 1000 V en tensión alterna y continua, junto con su clasificación de seguridad CAT III 1000 V / CAT IV 600 V, lo convierte en una herramienta adecuada para profesionales de mantenimiento eléctrico y electrónico.

Ficha técnica

Marca: UNI-T Modelo: UT61B+ Tipo de producto: Multímetro digital Tecnología de medición: True RMS Pantalla: LCD retroiluminada Resolución de pantalla: 6000 cuentas Barra analógica: 31 segmentos Selección de rangos: Automática y manual Tensión continua (CC): Hasta 1000 V Precisión básica de tensión CC: ±(0,5% + 3 dígitos) Tensión alterna (CA): Hasta 1000 V Precisión básica de tensión CA: ±(1% + 3 dígitos) Corriente continua (CC): Hasta 10 A Precisión básica de corriente CC: ±(1% + 2 dígitos) Corriente alterna (CA): Hasta 10 A Precisión básica de corriente CA: ±(1,2% + 5 dígitos) Precisión básica de resistencia: ±(1% + 2 dígitos) Capacitancia máxima: 60 mF Precisión básica de capacitancia: ±(3% + 5 dígitos) Frecuencia máxima: 10 MHz Precisión básica de frecuencia: ±(0,1% + 4 dígitos) Ciclo de trabajo: 0,1% a 99,9% Precisión del ciclo de trabajo: ±(2% + 5 dígitos) Ancho de banda de tensión CA: 40 Hz a 500 Hz Medición de temperatura: No Detección de tensión sin contacto (NCV): Sí Prueba de continuidad: Sí, con señal sonora Prueba de diodos: Sí Función HOLD: Sí Registro de valores máximos y mínimos: Sí Medición relativa (REL): Sí Comunicación USB: Sí Bluetooth: Opcional mediante accesorio compatible Categoría de seguridad: CAT III 1000 V / CAT IV 600 V Tipo de pila: AAA (R03) Cantidad de pilas: 4 Voltaje de cada pila: 1,5 V Voltaje total de alimentación: 6 V

MEDICIONES ELÉCTRICAS – Medición de tensión continua hasta 1000 V. – Medición de tensión alterna hasta 1000 V. – Medición de corriente continua hasta 10 A. – Medición de corriente alterna hasta 10 A. – Medición de capacitancia hasta 60 mF. – Medición de frecuencia hasta 10 MHz. – Medición del ciclo de trabajo entre 0,1% y 99,9%. – Prueba de continuidad eléctrica mediante señal sonora. – Comprobación de diodos.

FUNCIONES PRINCIPALES –

Tecnología True RMS para medir el valor eficaz de señales alternas. – Pantalla LCD de 6000 cuentas. – Barra analógica de 31 segmentos. – Selección automática y manual de rangos. – Función HOLD para retener valores en pantalla. – Registro de valores máximos y mínimos. – Función REL para mediciones relativas. – Detección de tensión sin contacto mediante NCV. – Prueba de continuidad con indicador sonoro. – Prueba de diodos para verificar componentes electrónicos. – Retroiluminación de pantalla. – Comunicación USB para transferencia de datos. – Protección de entradas eléctricas. – Alarmas sonoras y visuales de advertencia. – Indicador de batería baja. – Apagado automático.

CONECTIVIDAD USB

El UNI-T UT61B+ incorpora comunicación USB para transmitir información de las mediciones a una computadora mediante el software compatible del fabricante. Esta función permite: – Visualizar mediciones desde una computadora. – Registrar resultados de medición. – Facilitar el seguimiento de parámetros eléctricos. – Analizar variaciones en los valores registrados. – Utilizar el instrumento en tareas de mantenimiento, diagnóstico y laboratorio. La conectividad Bluetooth es opcional y requiere un accesorio compatible que no forma parte de la configuración USB estándar

. CARACTERÍSTICAS FÍSICAS – Diseño portátil para uso profesional. – Carcasa plástica con cubierta protectora. – Pantalla LCD retroiluminada. – Selector giratorio de funciones. – Terminales de conexión para puntas de prueba. – Barra analógica de 31 segmentos. – Conexión para comunicación USB.

APLICACIONES

– Mantenimiento de instalaciones eléctricas. – Diagnóstico de circuitos electrónicos. – Reparación de electrodomésticos. – Mantenimiento de equipos industriales. – Verificación de componentes eléctricos. – Comprobación de continuidad de conductores. – Medición de tensión y corriente alterna y continua. – Medición de resistencia y capacitancia. – Análisis de frecuencia y ciclo de trabajo. – Registro de mediciones mediante conexión USB. – Trabajos de laboratorio y formación técnica. Modo de uso 1. Verificar que las pilas estén correctamente instaladas y que las puntas de prueba se encuentren en buenas condiciones. 2. Encender el multímetro mediante el selector giratorio y seleccionar la función de medición deseada. 3. Para medir tensión, conectar la punta negra al terminal COM y la roja al terminal correspondiente a tensión. Seleccionar corriente alterna o continua y colocar las puntas en paralelo con el circuito. 4. Para medir corriente, seleccionar la función y el rango adecuado. Con el circuito desenergizado, conectar el multímetro en serie utilizando los terminales correspondientes. 5. Para medir resistencia, desconectar la alimentación del circuito, verificar la ausencia de tensión y conectar las puntas sobre los extremos del componente. 6. Para medir capacitancia, descargar completamente el capacitor antes de realizar la medición. Seleccionar la función correspondiente y conectar las puntas a sus terminales. 7. Para medir frecuencia o ciclo de trabajo, seleccionar la función correspondiente y conectar las puntas al circuito respetando los límites de entrada del instrumento. 8. Para comprobar continuidad, seleccionar la función correspondiente y colocar las puntas sobre los extremos del conductor o componente.

El equipo emitirá una señal sonora cuando detecte continuidad dentro del umbral establecido. 9. Para comprobar diodos, seleccionar la función de prueba de diodos y conectar las puntas respetando la polaridad del componente. 10. Para utilizar la detección NCV, seleccionar la función correspondiente y aproximar el área de detección del multímetro al conductor.

La indicación NCV es orientativa y no reemplaza una comprobación adecuada de ausencia de tensión. 11. Para transferir mediciones a una computadora, conectar el multímetro mediante el cable USB y utilizar el software compatible del fabricante. 12. Utilizar la función HOLD cuando sea necesario mantener una lectura en pantalla, la función REL para mediciones relativas y las funciones MAX/MIN para registrar valores máximos y mínimos. 13. Una vez finalizadas las mediciones, retirar las puntas del circuito, apagar el instrumento y almacenarlo en un lugar seco y protegido.

IMPORTANTE: No superar los límites de tensión, corriente ni las categorías de seguridad del instrumento. Antes de medir resistencia, capacitancia, continuidad o diodos, desconectar la alimentación del circuito y verificar la ausencia de tensión. Utilizar siempre los terminales y rangos adecuados para cada medición.
