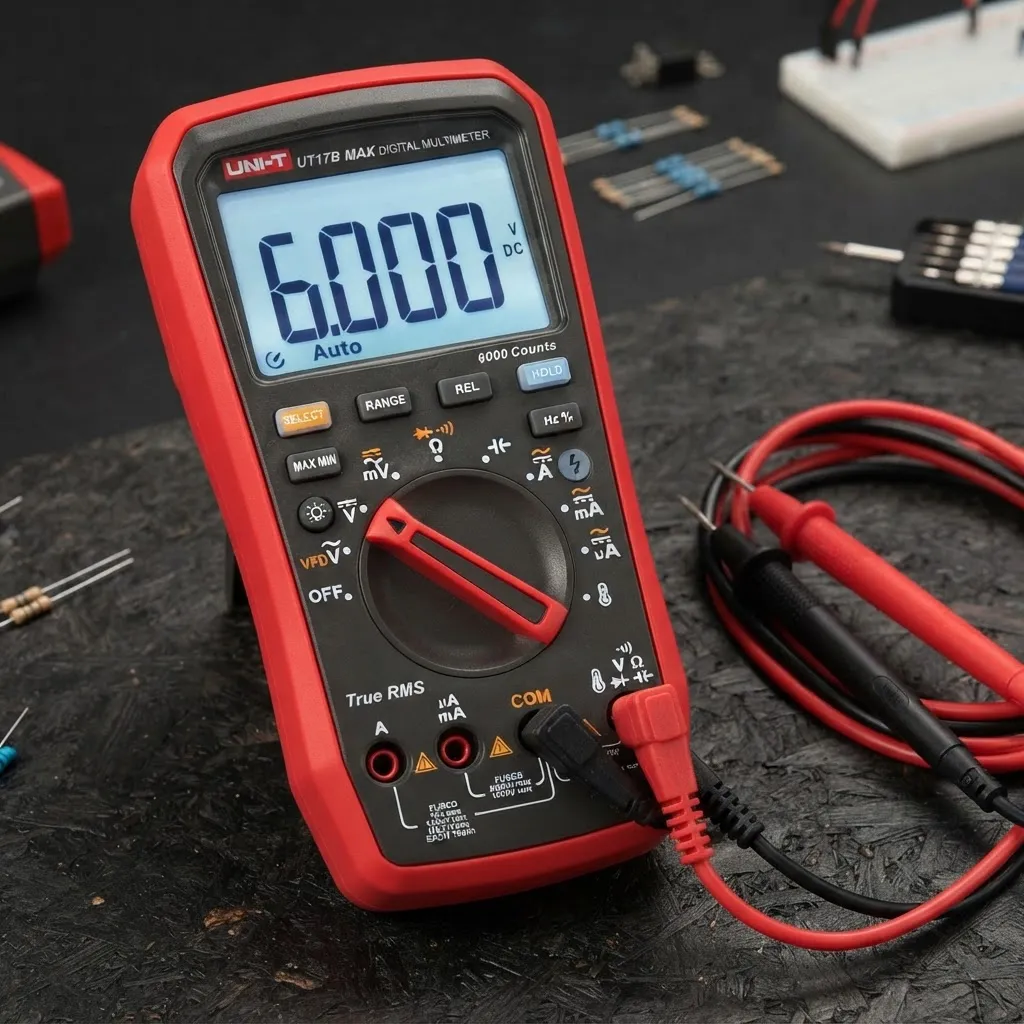

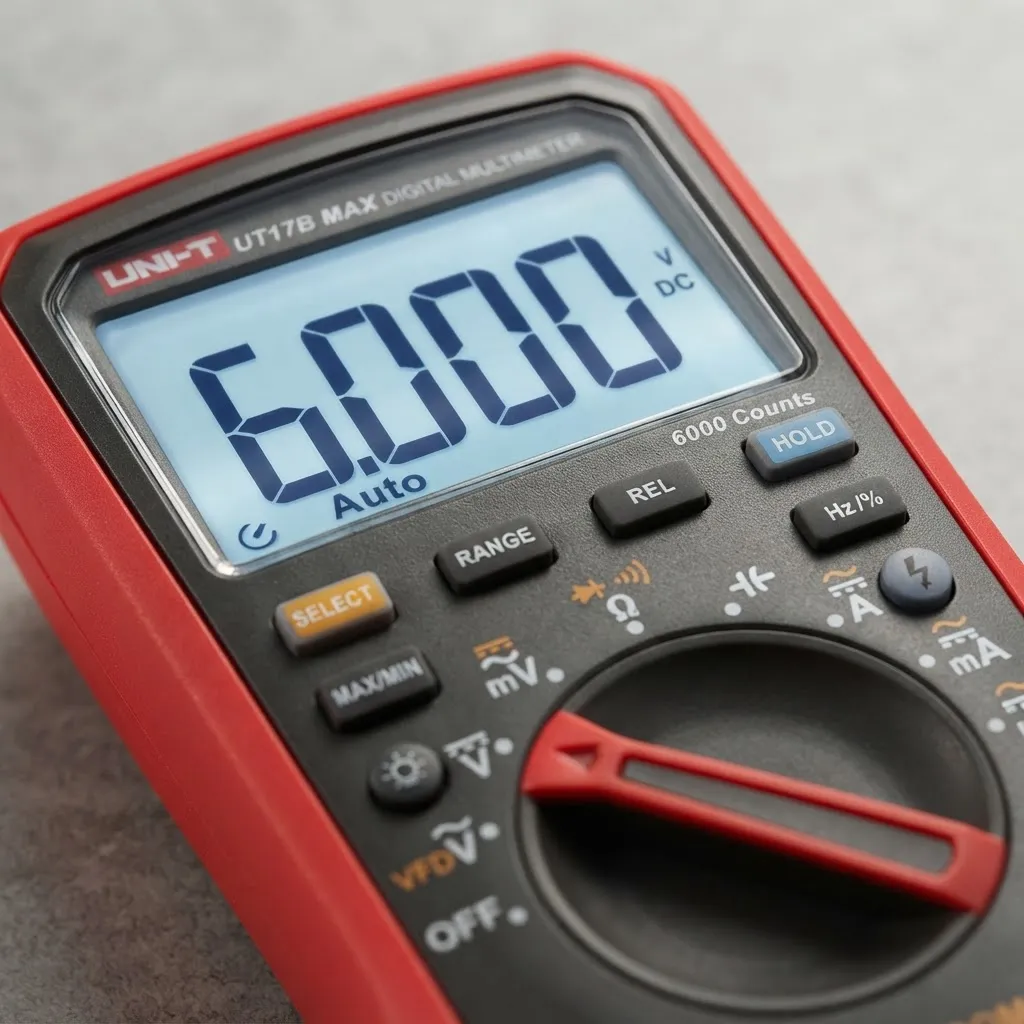

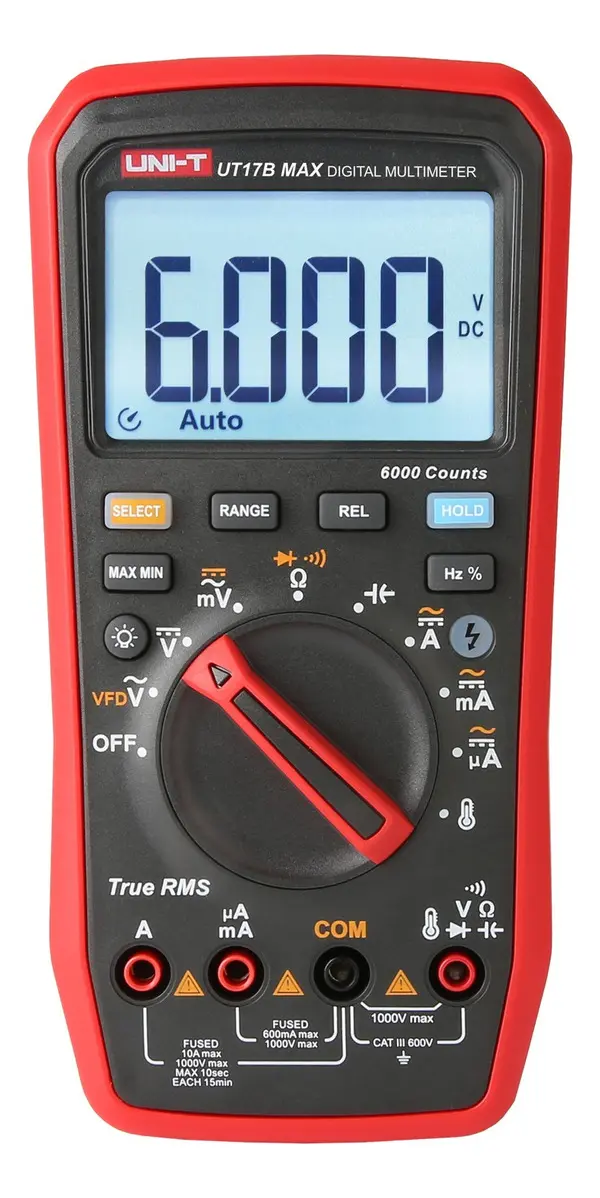

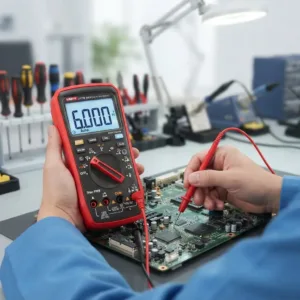

El UNI-T UT17B MAX es un multímetro digital profesional con tecnología True RMS, diseñado para realizar mediciones eléctricas precisas en instalaciones, mantenimiento industrial, reparación de equipos electrónicos y diagnóstico de circuitos. Permite medir tensión alterna y continua de hasta 1000 V, corriente AC/DC de hasta 10 A, resistencia, capacitancia, frecuencia, ciclo de trabajo y temperatura. Incorpora una pantalla LCD de 6000 cuentas con retroiluminación ajustable, selección automática y manual de rangos, prueba de continuidad y diodos, funciones MAX/MIN, medición relativa y retención de datos. También dispone de función VFD para mediciones en sistemas con variadores de frecuencia, alarma de conexión incorrecta de puntas y protección de entrada en todos los rangos. Su diseño compacto y portátil lo convierte en una herramienta adecuada para electricistas, técnicos electrónicos y profesionales de mantenimiento.

FICHA TÉCNICA DATOS GENERALES

Marca: UNI-T Modelo: UT17B MAX Tipo: Multímetro digital Tecnología de medición: True RMS Pantalla: LCD digital Conteo de pantalla: 6000 cuentas Selección de rango: Automática y manual Color: Rojo y gris oscuro TENSIÓN CONTINUA (DC) Rangos: 600 mV / 6 V / 60 V / 600 V / 1000 V Tensión máxima DC: 1000 V Precisión básica: ±(0,4 % + 3) TENSIÓN ALTERNA (AC) Rangos: 600 mV / 6 V / 60 V / 600 V / 1000 V Tensión máxima AC: 1000 V Precisión básica: ±(0,5 % + 5) CORRIENTE CONTINUA (DC) Rangos: 600 µA / 6000 µA / 60 mA / 600 mA / 6 A / 10 A Corriente máxima DC: 10 A Precisión básica: ±(1,2 % + 3) CORRIENTE ALTERNA (AC) Rangos: 600 µA / 6000 µA / 60 mA / 600 mA / 6 A / 10 A Corriente máxima AC: 10 A Precisión básica: ±(1,2 % + 3) CAPACITANCIA Rango: 6 nF a 6000 µF Capacitancia máxima: 6000 µF Precisión básica: ±(2 % + 5) FRECUENCIA Rango: 10 Hz a 10 MHz Frecuencia máxima: 10 MHz Precisión básica: ±(0,1 % + 3) CICLO DE TRABAJO Rango: 1 % a 99,9 % Precisión básica: ±(1 % + 4) TEMPERATURA Rango: -55 °C a 500 °C Temperatura mínima: -55 °C Temperatura máxima: 500 °C Rango Fahrenheit: -67 °F a 932 °F Precisión: ±2 °C / ±4 °F FUNCIÓN VFD Tensión máxima: 600 V Precisión: ±8 %

CARACTERÍSTICAS GENERALES

Alimentación: 2 pilas AA de 1,5 V Voltaje de alimentación: 3 V Categoría de seguridad: CAT III 600 V Protección de entrada: Hasta 1000 V Indicador de batería baja: Sí Apagado automático: Sí Retroiluminación ajustable: Sí Alarma visual y acústica: Sí Alarma de conexión incorrecta: Sí Certificaciones: CE, UKCA, cETLus, REACH y RoHS

ESPECIFICACIONES – Tecnología True RMS para mediciones de tensión y corriente alterna. – Medición de tensión AC hasta 1000 V. – Medición de tensión DC hasta 1000 V. – Medición de corriente AC hasta 10 A. – Medición de corriente DC hasta 10 A. – Medición de capacitancia hasta 6000 µF. – Medición de frecuencia hasta 10 MHz. – Medición de ciclo de trabajo entre 1 % y 99,9 %. – Medición de temperatura entre -55 °C y 500 °C. – Pantalla LCD de 6000 cuentas. – Retroiluminación ajustable. – Selección automática y manual de rangos. – Función VFD para medición en sistemas con variadores de frecuencia. – Prueba de continuidad con señal acústica. – Prueba de diodos. – Función HOLD para retención de lecturas. – Función MAX/MIN para registrar valores máximos y mínimos. – Función REL para mediciones relativas. – Alarma visual y acústica. – Alarma de conexión incorrecta de puntas. – Indicador de batería baja. – Apagado automático. – Protección de entrada en todos los rangos. – Diseño compacto y portátil. – Resistencia a interferencias electromagnéticas.

CONTENIDO DEL PAQUETE

1 multímetro digital UNI-T UT17B MAX 1 juego de puntas de prueba estándar con contactos dorados 1 juego de puntas de prueba finas con contactos dorados 1 termocupla tipo K 2 pilas AA de 1,5 V 1 manual de usuario Soporte magnético opcional, no incluido en el contenido estándar.

MODO DE USO

1. ENCENDIDO DEL EQUIPO Coloque las 2 pilas AA de 1,5 V en el compartimento correspondiente, respetando la polaridad indicada. Gire el selector rotativo hasta la función de medición deseada. La pantalla LCD mostrará los valores correspondientes. 2. MEDICIÓN DE TENSIÓN AC/DC Conecte la punta negra al terminal COM y la punta roja al terminal de medición de tensión. Seleccione la función de tensión alterna o continua. Coloque las puntas de prueba sobre los puntos del circuito que desea medir. Observe el valor indicado en pantalla. Respete los límites de tensión y la categoría de seguridad del instrumento. 3. MEDICIÓN DE CORRIENTE AC/DC Desconecte la alimentación del circuito antes de conectar el multímetro. Seleccione la función de corriente correspondiente. Conecte la punta negra al terminal COM y la punta roja al terminal de corriente adecuado para el rango esperado. Conecte el instrumento en serie con el circuito. Restablezca la alimentación y observe la corriente indicada en pantalla. No supere los 10 A de corriente máxima ni los límites de tiempo de medición establecidos por el fabricante. 4. MEDICIÓN DE RESISTENCIA Desconecte la alimentación del circuito. Seleccione la función de resistencia. Conecte las puntas de prueba a los extremos del componente. Observe el valor expresado en ohmios, kiloohmios o megaohmios. 5. MEDICIÓN DE CAPACITANCIA Desconecte el circuito de la alimentación. Descargue completamente el capacitor antes de medirlo. Seleccione la función de capacitancia. Conecte las puntas a los terminales del capacitor. Espere a que la lectura se estabilice. 6. MEDICIÓN DE FRECUENCIA Seleccione la función de frecuencia. Conecte las puntas de prueba a la señal que desea medir, respetando los límites de entrada. Observe el valor expresado en Hz, kHz o MHz.

7. MEDICIÓN DE TEMPERATURA Conecte la termocupla tipo K al instrumento. Seleccione la función de temperatura. Coloque la sonda en contacto con la superficie que desea medir. Espere a que la lectura se estabilice. Observe la temperatura en grados Celsius o Fahrenheit. Respete el rango máximo admitido tanto por el multímetro como por la sonda utilizada. 8. FUNCIÓN VFD Seleccione la función VFD para realizar mediciones de tensión en sistemas que utilizan variadores de frecuencia. Conecte las puntas de prueba a los puntos correspondientes del circuito. Observe el valor indicado en pantalla. Esta función permite reducir la influencia de componentes de alta frecuencia presentes en determinadas señales eléctricas. 9. PRUEBA DE CONTINUIDAD Y DIODOS Desconecte la alimentación del circuito. Seleccione la función de continuidad o diodos. Conecte las puntas de prueba al componente. En continuidad, el instrumento emitirá una señal acústica cuando detecte una conexión dentro del umbral establecido. En la prueba de diodos, la pantalla mostrará la caída de tensión correspondiente. 10. FUNCIONES ADICIONALES HOLD: Permite mantener una lectura en pantalla. MAX/MIN: Registra los valores máximos y mínimos durante una medición. REL: Permite realizar mediciones relativas respecto de un valor de referencia. RANGE: Permite alternar entre selección automática y manual de rangos.

RETROILUMINACIÓN: Facilita la lectura de la pantalla en ambientes con poca iluminación.

RECOMENDACIONES DE SEGURIDAD Antes de utilizar el instrumento, verifique el estado de las puntas de prueba y los conectores. Seleccione siempre la función adecuada antes de realizar una medición. No supere los límites máximos de tensión y corriente establecidos por el fabricante. No intente medir tensión cuando las puntas estén conectadas a los terminales de corriente. Realice las mediciones de resistencia, continuidad, capacitancia y diodos únicamente sobre circuitos desenergizados.

Descargue los capacitores antes de efectuar mediciones. Respete la categoría de seguridad CAT III 600 V.

Al finalizar las mediciones, apague el equipo y guárdelo en un lugar seco y protegido.
