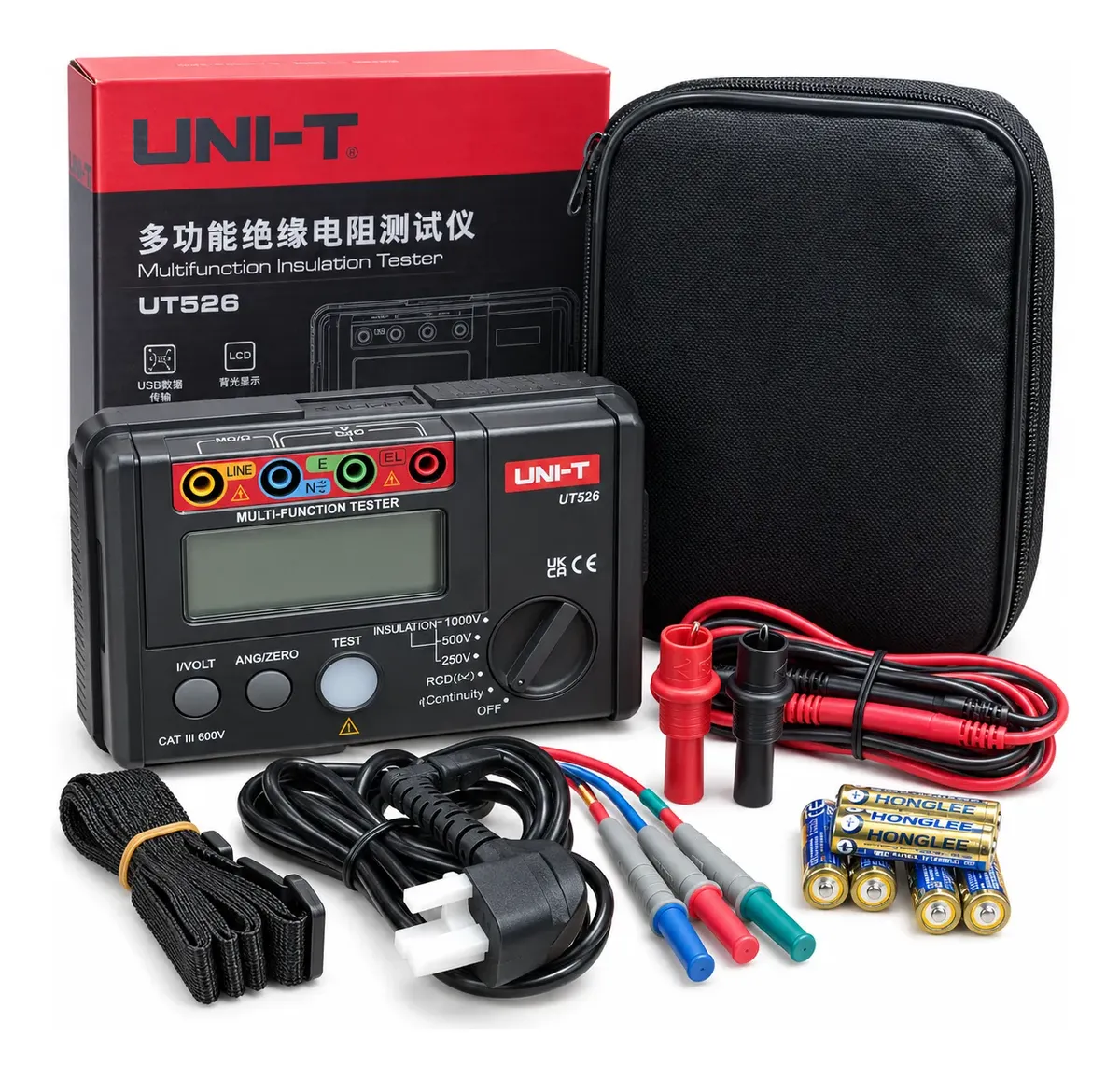

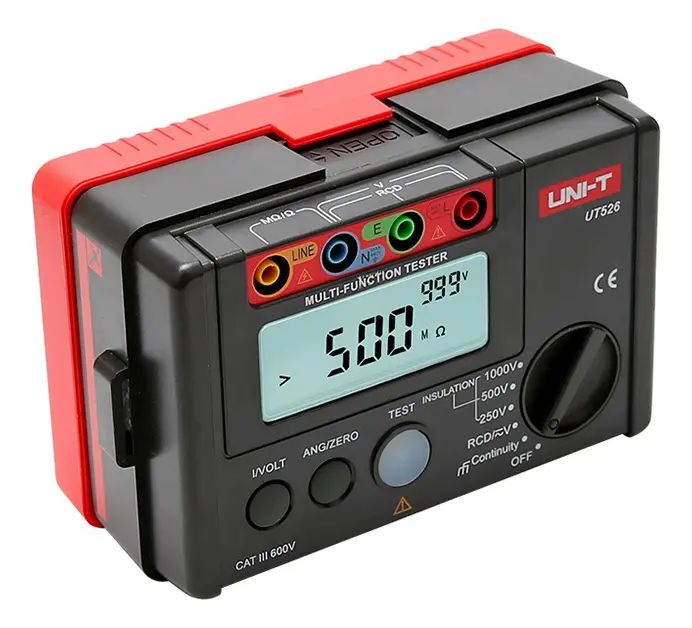

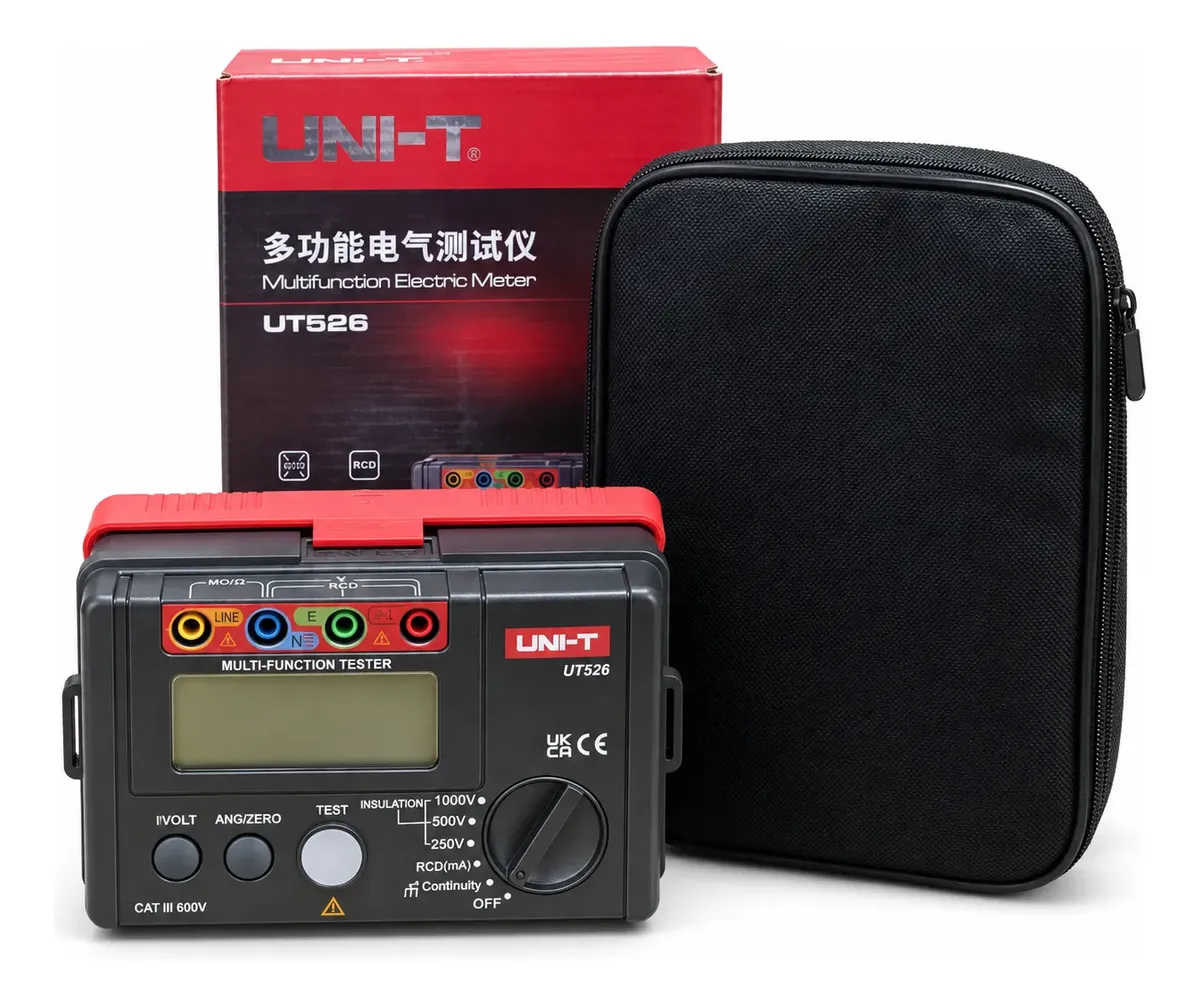

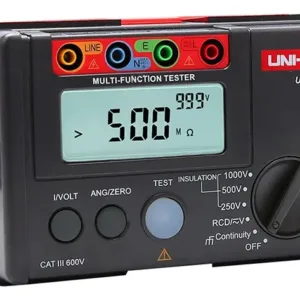

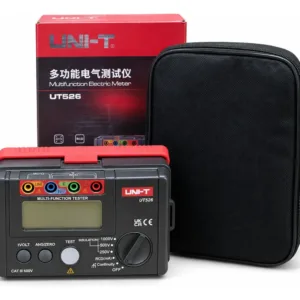

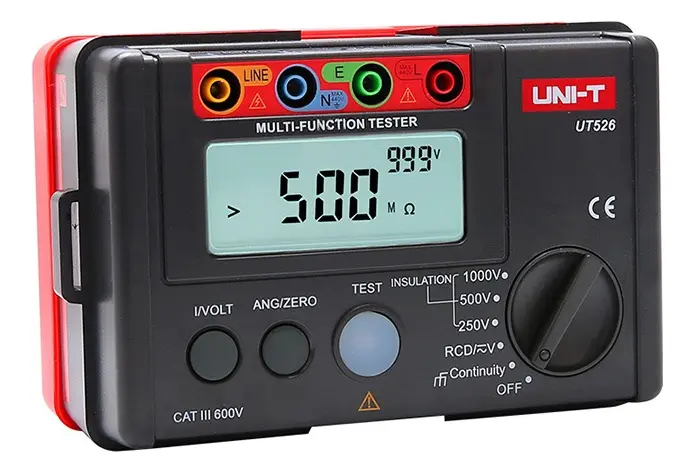

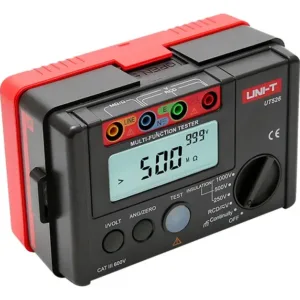

El UNI-T UT526 es un instrumento eléctrico multifuncional diseñado para la verificación, diagnóstico y mantenimiento de instalaciones eléctricas. Permite realizar pruebas de resistencia de aislamiento con tensiones de 250 V, 500 V y 1000 V, comprobaciones de interruptores diferenciales RCD, medición de continuidad de baja resistencia y medición de tensión alterna y continua. Está orientado a electricistas, técnicos de mantenimiento, instaladores y profesionales que necesitan comprobar el estado y la seguridad de una instalación eléctrica con un solo equipo.
FICHA TÉCNICA
Marca: UNI-T Modelo: UT526 Tipo de instrumento: comprobador eléctrico multifunción Funciones principales: resistencia de aislamiento, prueba RCD, continuidad de baja resistencia y medición de tensión AC/DC Pantalla: digital Resolución máxima de pantalla: 10.000 cuentas Selección de rango: manual Tensión máxima CC medida: 440 V DC Tensión máxima CA medida: 440 V AC Precisión de tensión AC/DC: ±(5 % + 2 dígitos) Frecuencia de funcionamiento en prueba RCD: 45 Hz a 65 Hz Frecuencia máxima: 65 Hz Medición de corriente CA: No Medición de corriente CC: No Tensión aproximada de prueba de continuidad: 5 V Corrientes seleccionables para prueba RCD: 10 mA, 30 mA, 100 mA y 300 mA Selección de fase en prueba RCD: 0° y 180° Tensión de funcionamiento para prueba RCD: 220 V Tiempo de disparo medible: hasta 2000 ms según la configuración seleccionada
ESPECIFICACIONES
Permite medir tensión alterna y continua hasta 440 V. Cuenta con identificación automática de tensión AC/DC. Realiza pruebas de resistencia de aislamiento utilizando tensiones de prueba de 250 V, 500 V o 1000 V. Permite comprobar interruptores diferenciales RCD. Corrientes disponibles para prueba RCD: 10 mA, 30 mA, 100 mA y 300 mA. Permite seleccionar prueba RCD con fase de 0° o 180°. Cuenta con pantalla digital de hasta 10.000 cuentas. Posee indicador de batería baja. Incluye luz roja de advertencia. No está diseñado para medir corriente alterna o continua como un amperímetro.
MODO DE USO

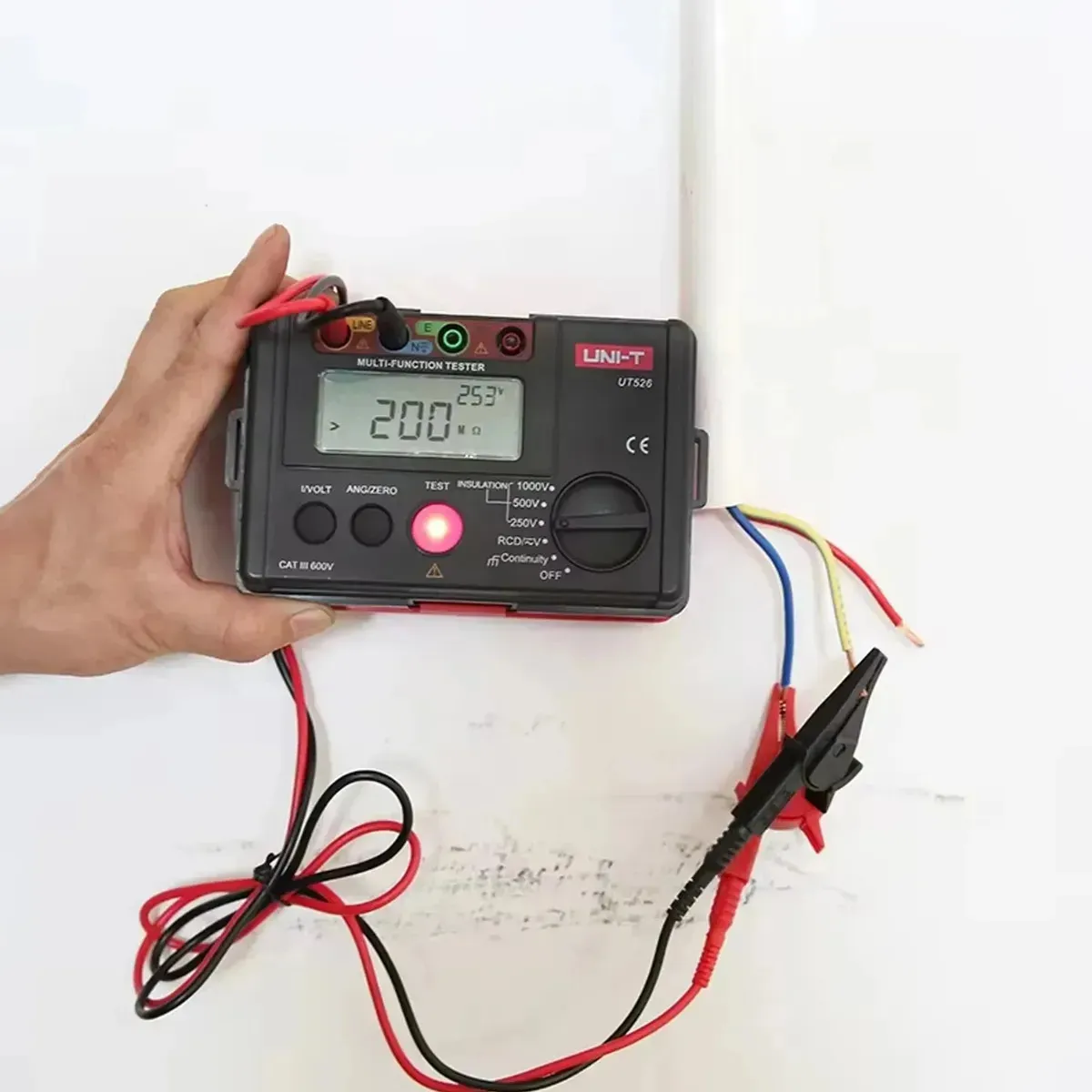

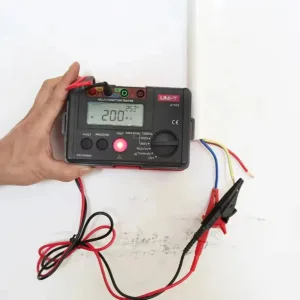

Antes de utilizar el equipo, verifique el estado del instrumento, los cables y las puntas de prueba. Coloque las 6 pilas AA de 1,5 V respetando la polaridad indicada. Para medir tensión, seleccione la función correspondiente y conecte las puntas de prueba a los puntos del circuito. El equipo permite trabajar con tensión alterna o continua hasta 440 V. Para realizar una prueba de resistencia de aislamiento, desconecte previamente la alimentación del circuito. Seleccione una tensión de prueba de 250 V, 500 V o 1000 V según la instalación o equipo que se desea comprobar. Conecte las puntas y ejecute la prueba sin tocar los conductores durante la medición. Para comprobar continuidad o baja resistencia, asegúrese de que el circuito esté desenergizado. Conecte las puntas entre los dos puntos que desea verificar y consulte en pantalla el valor de resistencia obtenido. Para realizar una prueba RCD, conecte correctamente el instrumento a la instalación, seleccione la corriente de prueba adecuada entre 10 mA, 30 mA, 100 mA o 300 mA y configure el ángulo de fase en 0° o 180° cuando corresponda. Inicie la prueba y consulte el tiempo de disparo indicado por el instrumento.

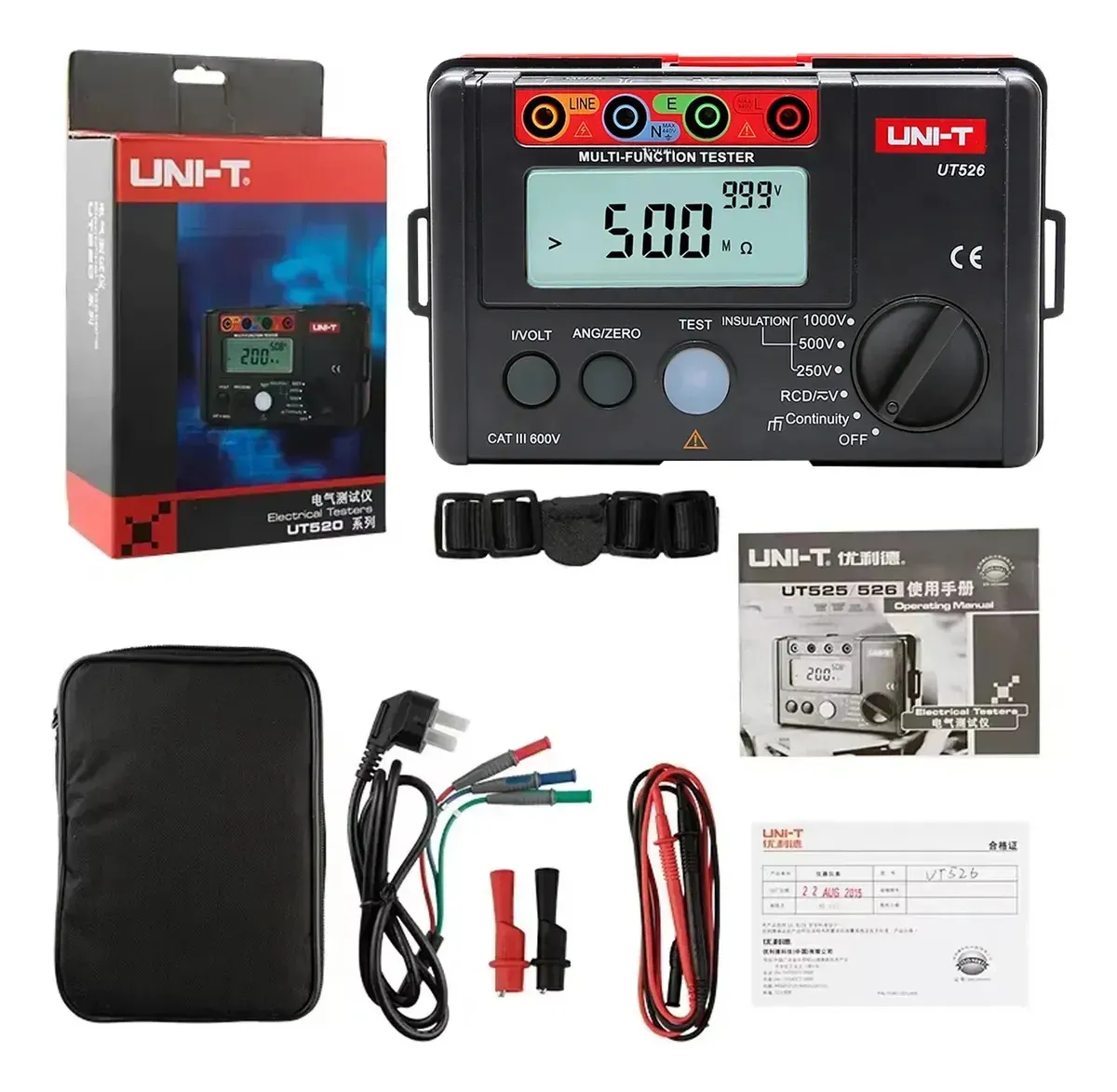

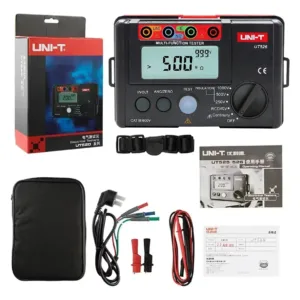

No utilice el equipo fuera de sus rangos eléctricos especificados ni en presencia de agua. Una vez finalizadas las mediciones, desconecte las puntas, apague el instrumento y guárdelo junto con sus accesorios en la bolsa de transporte.
