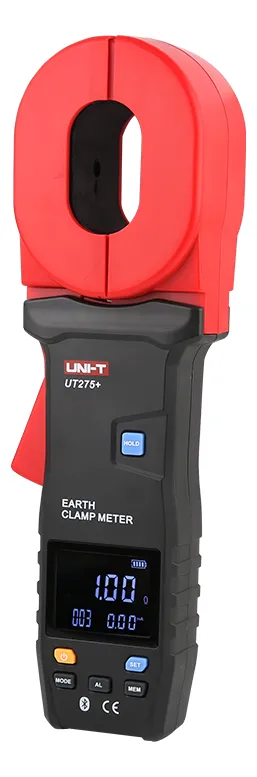

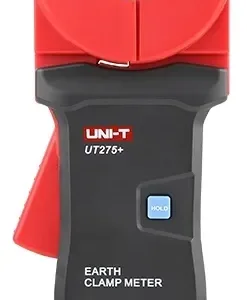

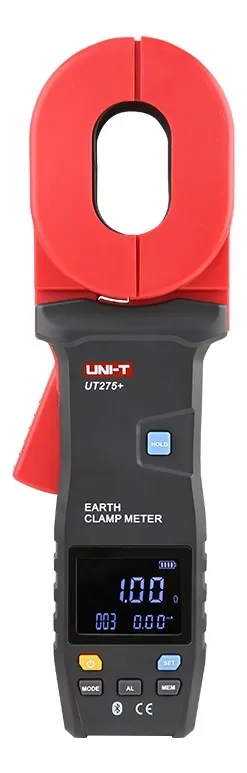

El UNI-T UT275+ es un medidor de resistencia de puesta a tierra tipo pinza, diseñado para realizar controles y tareas de diagnóstico en sistemas de tierra sin necesidad de desconectar el conductor en instalaciones compatibles. Además de medir resistencia de puesta a tierra, permite medir corriente de fuga AC. Incorpora memoria interna, alarmas configurables, conectividad Bluetooth y transferencia de datos por USB, por lo que resulta adecuado para mantenimiento eléctrico, instalaciones industriales, telecomunicaciones, sistemas de protección contra rayos y control de redes de puesta a tierra.

FICHA TÉCNICA

Marca: UNI-T Modelo: UT275+ Tipo de instrumento: medidor de resistencia de tierra tipo pinza Funciones principales: Medición de resistencia de puesta a tierra Medición de resistencia de lazo Medición de corriente de fuga AC Rango de resistencia de tierra: 0,010 ohm a 1000 ohm Resolución mínima de resistencia: 0,001 ohm Rangos y precisión de resistencia: 0,010 ohm a 0,199 ohm: ±(1 % + 0,02 ohm) 0,20 ohm a 1,99 ohm: ±(1 % + 0,05 ohm) 2,0 ohm a 49,9 ohm: ±(1 % + 0,5 ohm) 50,0 ohm a 99,5 ohm: ±(1,5 % + 1 ohm) 100 ohm a 199 ohm: ±(2 % + 2 ohm) 200 ohm a 395 ohm: ±(5 % + 5 ohm) 400 ohm a 590 ohm: ±(10 % + 10 ohm) 600 ohm a 880 ohm: ±(20 % + 20 ohm) 900 ohm a 1000 ohm: ±(25 % + 30 ohm) Rango de corriente AC: 1 mA a 20 A Precisión de corriente: 1,00 mA a 9,99 mA: ±(2,5 % + 1 mA) 10,0 mA a 99,9 mA: ±(2,5 % + 5 mA) 100 mA a 999 mA: ±(2,5 % + 10 mA) 1,00 A a 9,99 A: ±(2,5 % + 0,2 A) 10,0 A a 20,0 A: ±(2,5 % + 0,5 A) Pantalla: LCD digital Memoria interna: hasta 500 registros Conectividad Bluetooth: Sí Transferencia de datos USB: Sí Tipos de alarma: sonora y visual Alarma por límite configurable: Sí Apertura de mordaza: aproximadamente 32 mm Dimensiones de mordaza: aproximadamente 55 x 32 mm Categoría de seguridad: CAT III 300 V / CAT IV 150 V Temperatura de trabajo: -10 °C a 40 °C Humedad de trabajo: hasta 80 % HR Temperatura de almacenamiento: -20 °C a 60 °C

Tipo de pila: AA Cantidad de pilas: 4 Voltaje por pila: 1,5 V Voltaje total de alimentación: 6 V

ESPECIFICACIONES

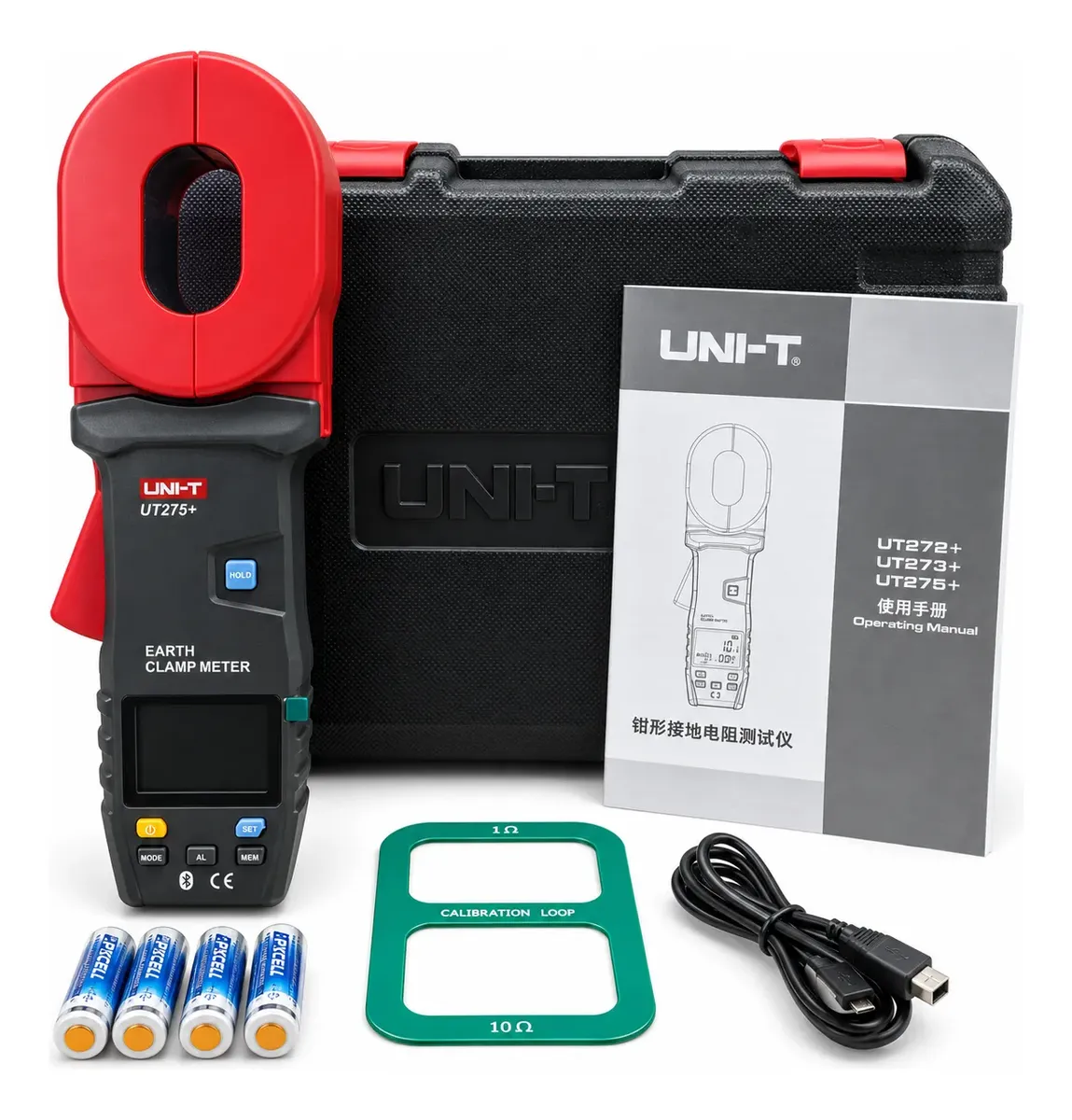

Medición de resistencia de puesta a tierra mediante pinza. No requiere desconectar el conductor en sistemas compatibles. No requiere electrodos auxiliares para el método de medición por pinza. Rango de resistencia de tierra desde 0,010 ohm hasta 1000 ohm. Medición de corriente de fuga AC desde 1 mA hasta 20 A. Pantalla LCD digital. Memoria interna para almacenar hasta 500 resultados. Conectividad Bluetooth. Interfaz USB para transferencia de datos. Alarma sonora. Alarma visual. Alarma configurable por límite de resistencia o corriente. Indicador de batería baja. Apagado automático configurable. Función de reloj. Diseño de pinza para realizar mediciones sin contacto eléctrico directo con el conductor. Alimentación mediante 4 pilas AA de 1,5 V. No utiliza batería recargable. Accesorios incluidos: Medidor UNI-T UT275+. 4 pilas AA. Anillo de calibración. Cable USB. Maletín de transporte. Manual de usuario.

MODO DE USO

Coloque las 4 pilas AA respetando la polaridad indicada en el compartimiento del equipo. Encienda el instrumento y espere a que finalice el proceso de autocomprobación y calibración. Para medir resistencia de puesta a tierra, abra la mordaza y coloque dentro de ella el conductor que desea verificar. Cierre completamente la pinza y espere hasta que el valor mostrado en pantalla se estabilice. La medición por pinza debe realizarse en sistemas compatibles que dispongan de un circuito cerrado de retorno. En instalaciones sin un lazo adecuado puede ser necesario utilizar otro método de medición de puesta a tierra. Para medir corriente de fuga AC, seleccione la función correspondiente y coloque el conductor dentro de la mordaza. El valor aparecerá directamente en la pantalla. Utilice la función de alarma para establecer un límite de resistencia o corriente. El equipo emitirá una advertencia sonora y visual cuando se supere el valor configurado. Los resultados pueden almacenarse en la memoria interna para consultarlos posteriormente. La conexión Bluetooth permite utilizar funciones de comunicación con dispositivos compatibles. La interfaz USB permite transferir datos mediante el cable correspondiente.

Al finalizar, abra la mordaza, retire el instrumento del conductor, apáguelo y guárdelo junto con sus accesorios en el maletín.
