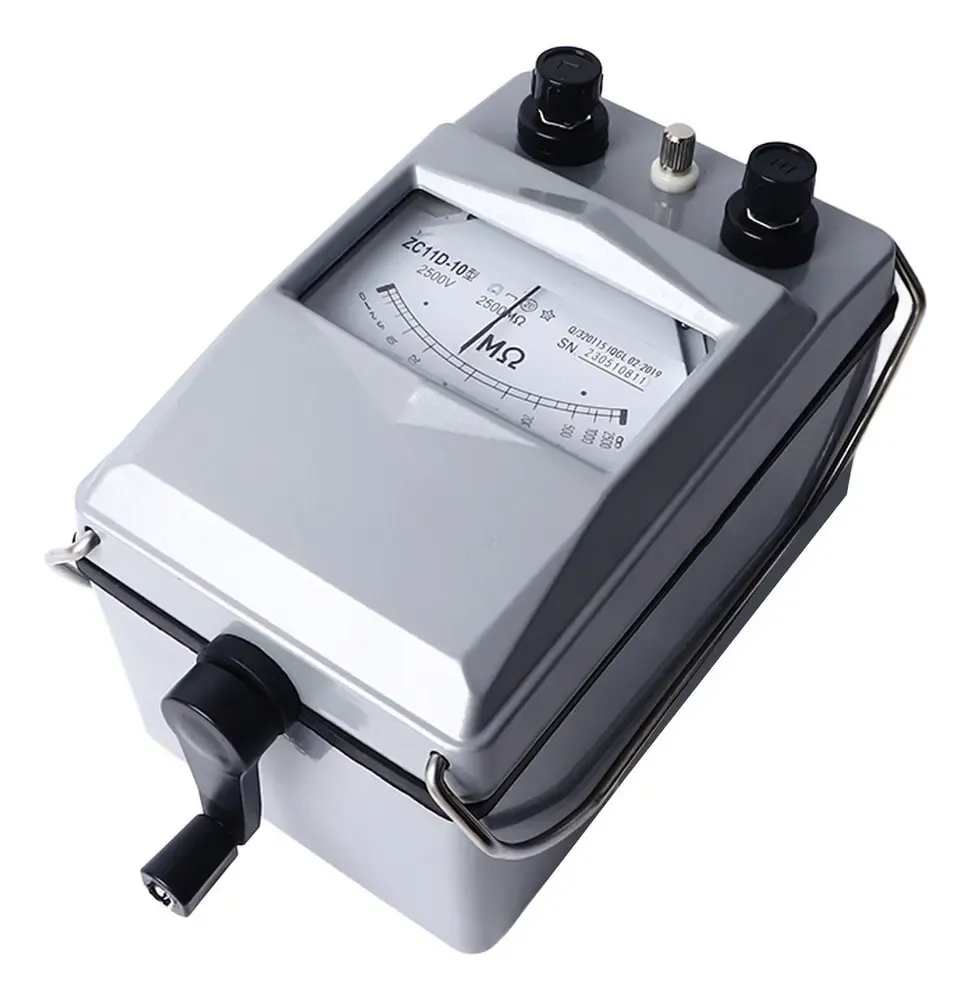

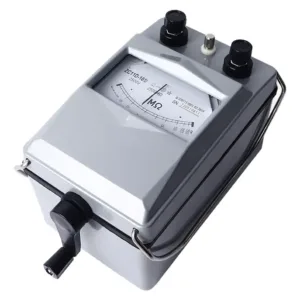

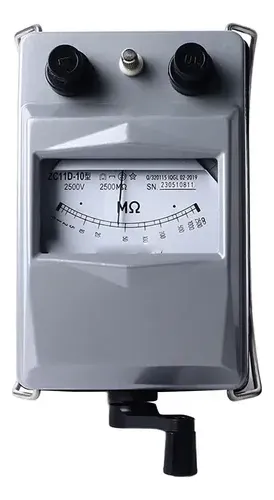

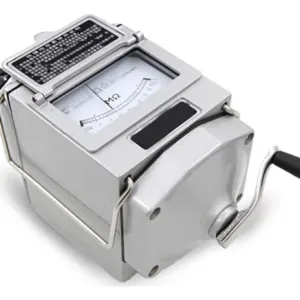

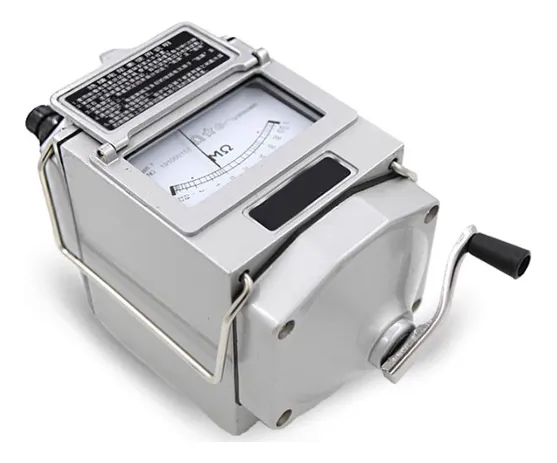

El medidor de resistencia de aislamiento ZC11D-10 es un instrumento analógico de medición diseñado para evaluar el estado del aislamiento eléctrico en motores, transformadores, cables, instalaciones eléctricas y otros equipos.

Cuenta con un sistema de generación de tensión mediante manivela manual, que permite realizar mediciones sin necesidad de baterías ni alimentación eléctrica externa. Su tensión nominal de prueba es de 2500 V y dispone de un rango de medición de resistencia de aislamiento de hasta 2500 MΩ.

Es una herramienta adecuada para tareas de mantenimiento eléctrico, inspección, diagnóstico de fallas y verificación del aislamiento en aplicaciones industriales y profesionales.

Ficha técnica

• Producto: Medidor de resistencia de aislamiento.
• Modelo: ZC11D-10.
• Tipo de instrumento: Megóhmetro analógico.
• Sistema de medición: Electromecánico con manivela.
• Tensión nominal de prueba: 2500 V.
• Rango de medición: 0 a 2500 MΩ.
• Clase de precisión: 20.
• Tolerancia de tensión nominal: ±10%.
• Resistencia de aislamiento interna especificada: 30 MΩ.
• Tensión soportada: 3,5 kV.
• Velocidad nominal de accionamiento: 150 rpm.
• Temperatura de funcionamiento: -25 °C a +40 °C.
• Humedad relativa máxima: 80%.
• Dimensiones aproximadas: 215 x 135 x 130 mm.
• Peso aproximado: 2,5 kg.

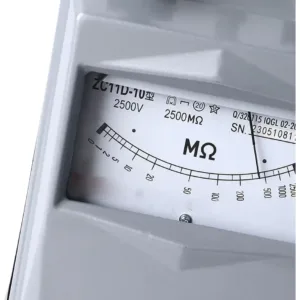

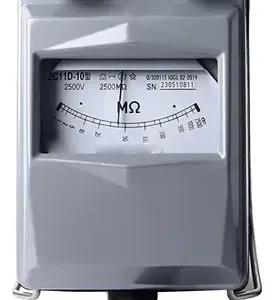

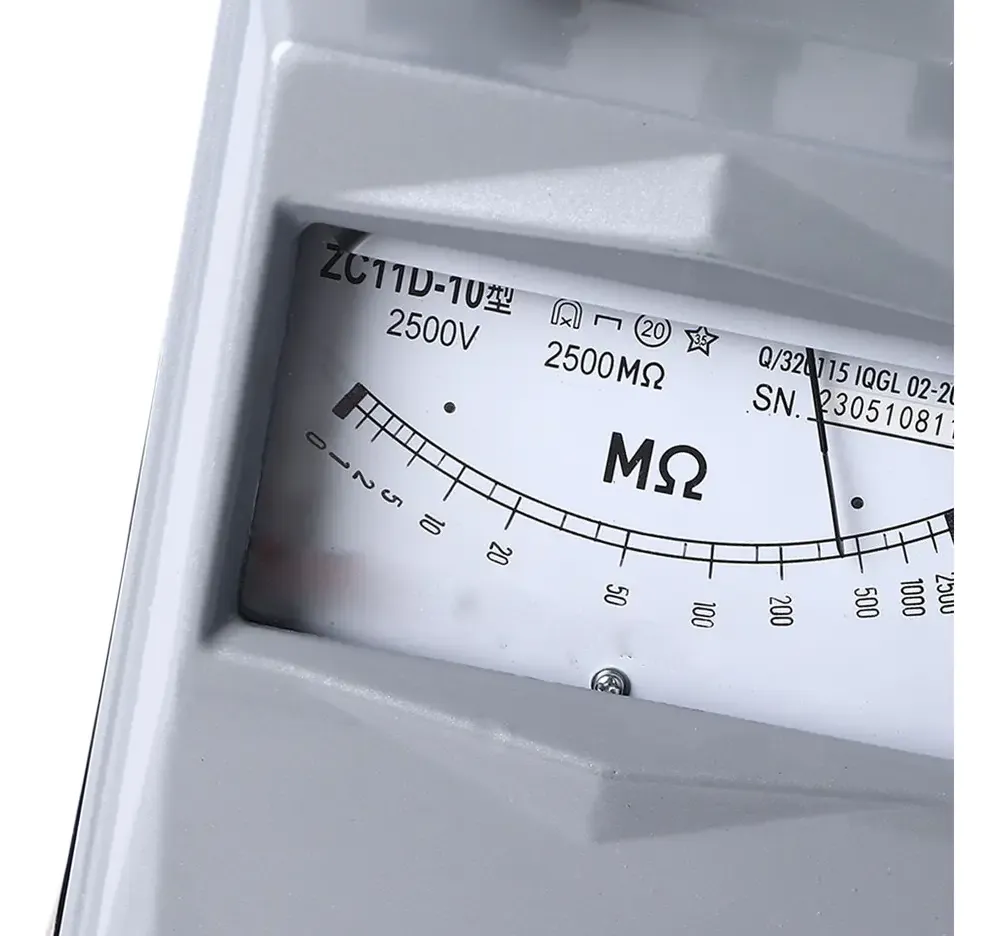

• Tipo de visualización: Escala analógica con aguja indicadora.
• Alimentación: Generador manual mediante manivela.

Especificaciones

• Permite medir resistencias de aislamiento eléctrico de hasta 2500 megaohmios.
• Incorpora un generador de alta tensión accionado manualmente.
• No requiere baterías ni conexión a la red eléctrica.
• Dispone de una escala analógica para visualizar los valores de resistencia.
• Diseñado para realizar pruebas de aislamiento en instalaciones y componentes eléctricos.

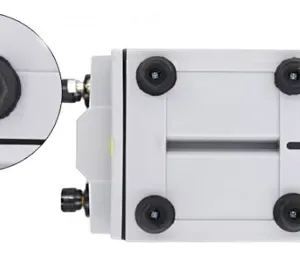

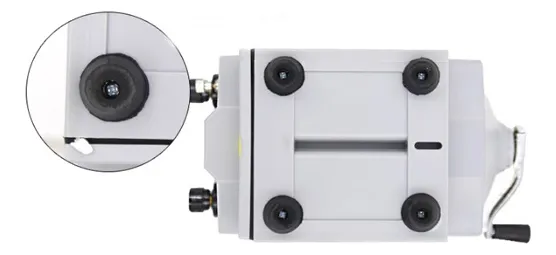

• Incluye terminales de conexión para línea y tierra.
• Cuenta con terminal de guarda para reducir la influencia de corrientes de fuga superficiales en determinadas mediciones.
• Su estructura permite utilizarlo en tareas de mantenimiento e inspección eléctrica.
• Requiere una posición horizontal durante las mediciones.
• Debe utilizarse alejado de campos magnéticos intensos que puedan afectar las lecturas.

Aplicaciones principales:

• Medición del aislamiento en motores eléctricos.
• Verificación de cables y conductores.
• Inspección de transformadores.
• Comprobación del aislamiento de bobinados.
• Diagnóstico de fallas de aislamiento.
• Mantenimiento preventivo de instalaciones eléctricas.
• Evaluación del estado de componentes y equipos eléctricos.

Modo de uso

1. Verificar que el equipo o circuito que se desea medir esté completamente desconectado de cualquier fuente de alimentación.
2. Comprobar la ausencia de tensión con un instrumento adecuado y descargar previamente los componentes que puedan almacenar energía eléctrica.
3. Colocar el medidor ZC11D-10 sobre una superficie firme, estable y horizontal.
4. Verificar que la tensión de prueba de 2500 V sea adecuada para el aislamiento del equipo que se desea evaluar.
5. Conectar los terminales de medición a los puntos correspondientes del circuito, siguiendo las indicaciones del fabricante.
6. Accionar la manivela de manera progresiva hasta alcanzar la velocidad nominal de funcionamiento.
7. Observar la aguja indicadora y leer el valor de resistencia de aislamiento expresado en megaohmios (MΩ).
8. Finalizada la medición, detener el accionamiento y descargar completamente el circuito bajo prueba mediante un procedimiento seguro antes de retirar las conexiones.
9. Guardar el instrumento en un lugar limpio, seco y protegido de golpes, humedad y temperaturas extremas.

Precauciones de seguridad:

• Utilizar únicamente sobre circuitos desenergizados.
• No tocar los terminales ni los conductores durante la prueba.
• No realizar mediciones durante tormentas eléctricas ni cerca de instalaciones energizadas que puedan inducir tensión.
• Utilizar elementos de protección personal adecuados.
• No aplicar la tensión de prueba a componentes electrónicos sensibles.
• El equipo debe ser operado por personal capacitado en mediciones eléctricas de alta tensión.
• Respetar las instrucciones del fabricante y los procedimientos de seguridad eléctrica correspondientes.
