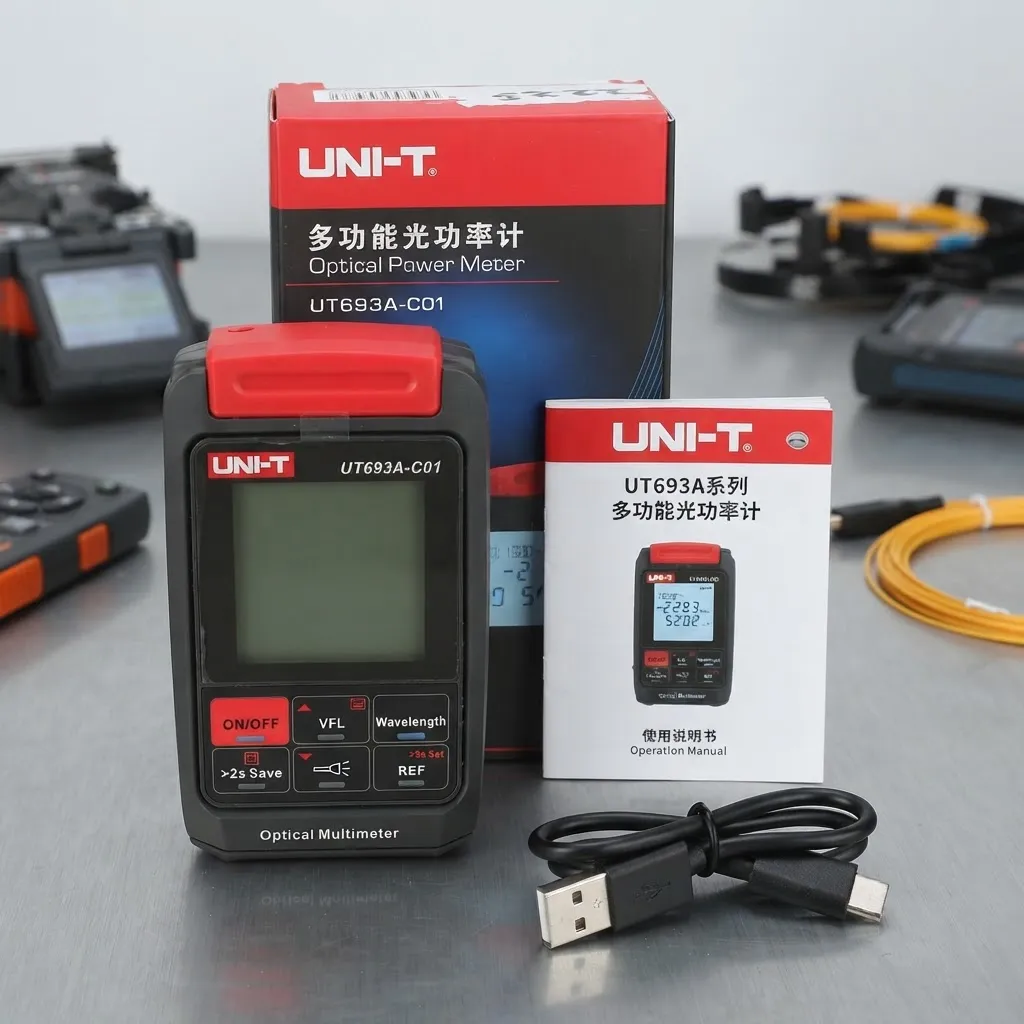

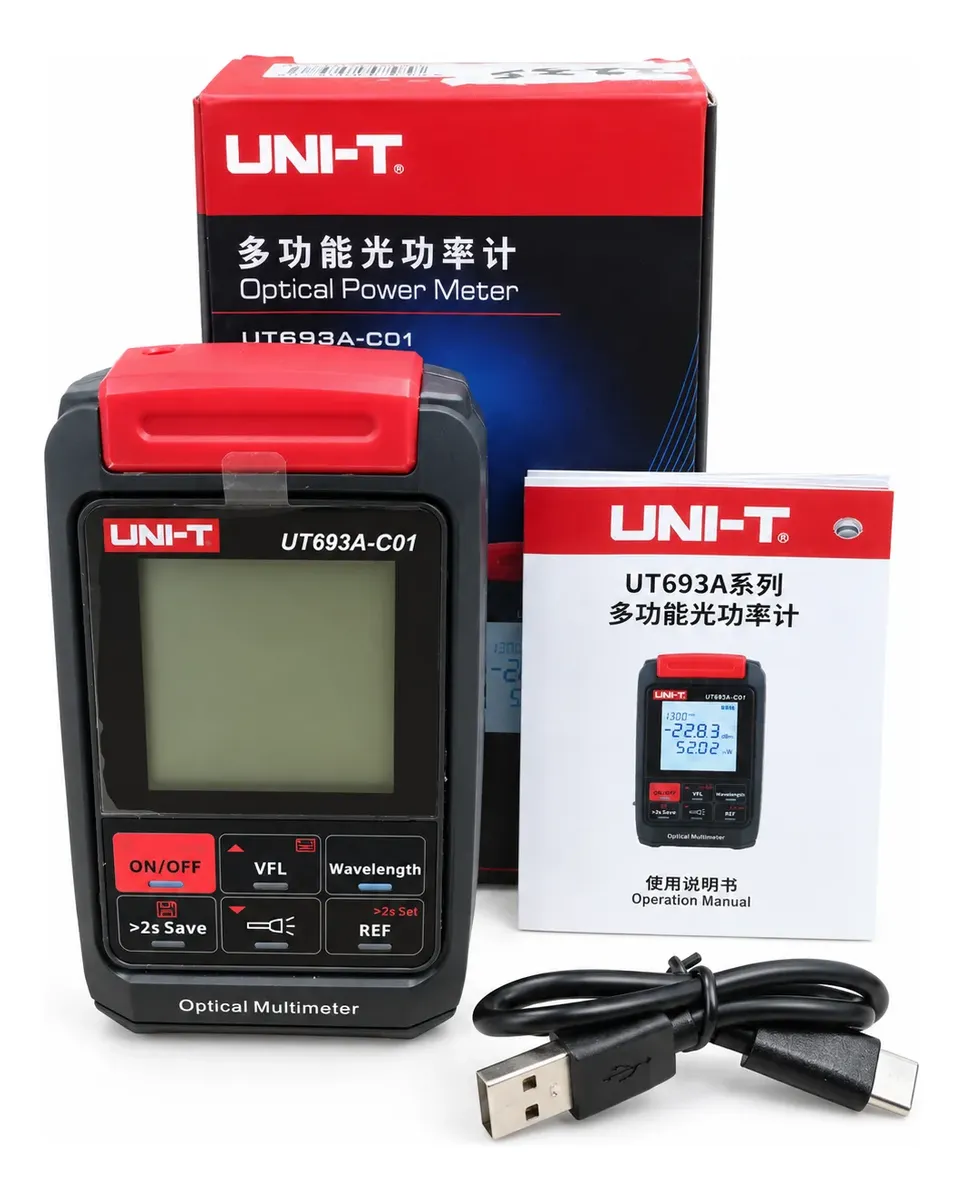

El UNI-T UT693A-C01 es un medidor de potencia óptica multifuncional diseñado para instalación, mantenimiento y diagnóstico de redes de fibra óptica. Permite medir potencia óptica en un rango de -50 dBm a +30 dBm e incorpora localizador visual de fallas VFL, memoria interna, autocalibración y diferentes longitudes de onda seleccionables. También cuenta con funciones adicionales orientadas a tareas de telecomunicaciones, redes, centros de datos y mantenimiento de enlaces ópticos.

FICHA TÉCNICA

Marca: UNI-T Modelo: UT693A-C01 Tipo de instrumento: medidor de potencia óptica multifuncional Rango de medición de potencia óptica: -50 dBm a +30 dBm Resolución: 0,01 dBm Tipo de detector: InGaAs Conector óptico: universal de 2,5 mm Longitudes de onda calibradas: 850 nm 980 nm 1270 nm 1300 nm 1310 nm 1490 nm 1550 nm 1577 nm 1625 nm 1650 nm Identificación de frecuencia óptica: 270 Hz 330 Hz 1 kHz 2 kHz Localizador visual de fallas VFL: Sí Longitud de onda VFL: 650 nm ±20 nm Potencia de salida VFL: 1 mW Modos VFL: continuo y parpadeo Frecuencia de parpadeo VFL: 2 ±1 Hz Memoria interna: hasta 500 registros Autocalibración: Sí Memoria de longitud de onda: Sí Linterna LED: Sí Pantalla retroiluminada: Sí Interfaz de carga: USB Tipo-C Batería: litio recargable Voltaje de batería: 3,7 V Capacidad de batería: 450 mAh Temperatura de trabajo: -10 °C a 50 °C Humedad de trabajo: inferior al 90 % HR

ESPECIFICACIONES

Medición de potencia óptica desde -50 dBm hasta +30 dBm. Resolución de lectura de 0,01 dBm. Detector InGaAs. Selección entre múltiples longitudes de onda calibradas. Identificación de señales ópticas de 270 Hz, 330 Hz, 1 kHz y 2 kHz. Localizador visual de fallas VFL integrado. Láser VFL de 650 nm ±20 nm. Potencia VFL de 1 mW. Funcionamiento VFL continuo o intermitente. Memoria para hasta 500 registros. Función de autocalibración. Memoria de longitud de onda seleccionada. Linterna LED integrada. Retroiluminación de pantalla. Prueba de secuencia de cable de red mediante interfaz RJ45. Carga mediante USB Tipo-C. Batería recargable de litio de 3,7 V y 450 mAh. Diseño compacto y portátil para trabajos en campo.

MODO DE USO

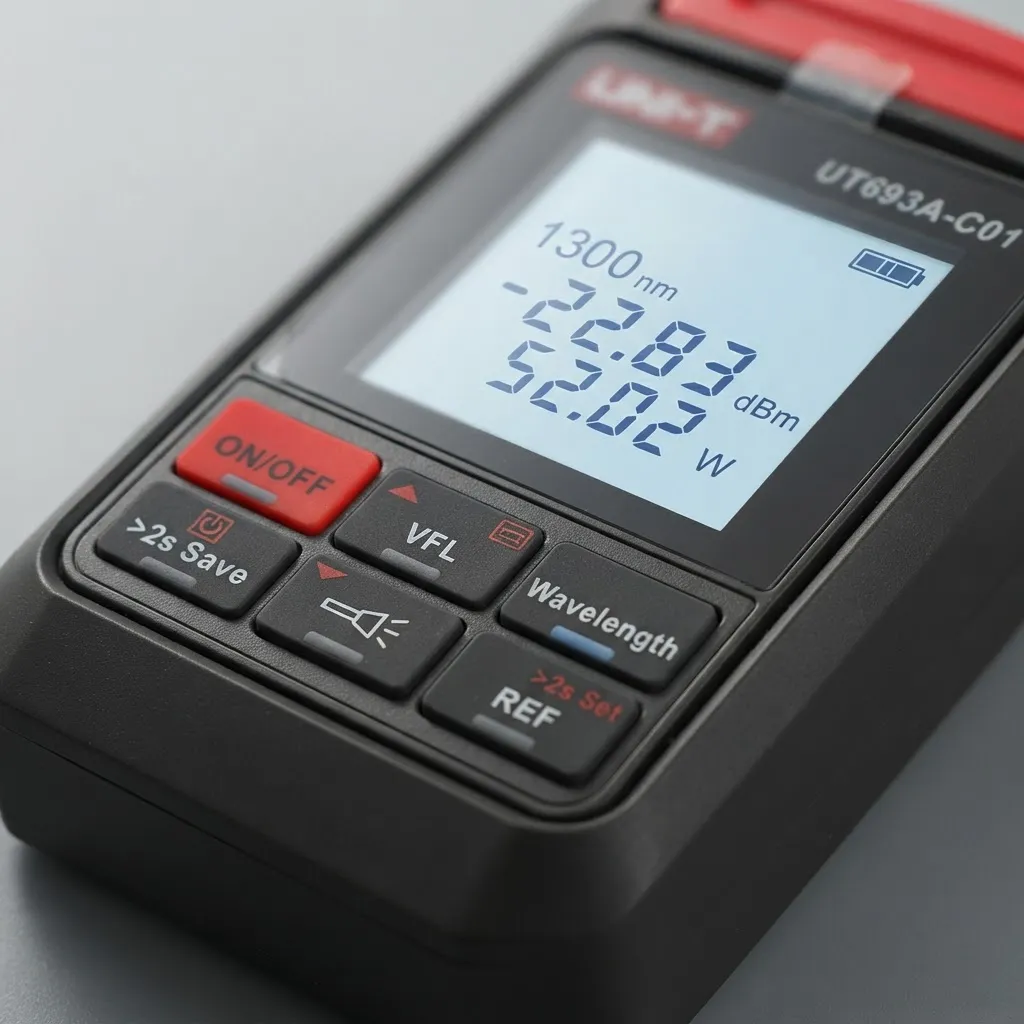

Encienda el instrumento mediante el botón de alimentación y seleccione la función de medición de potencia óptica. Retire la protección del conector óptico y conecte correctamente la fibra o adaptador compatible al puerto del instrumento. Seleccione la longitud de onda correspondiente a la señal que desea medir. Para obtener resultados correctos, la longitud de onda configurada debe coincidir con la utilizada por la fuente óptica. Espere a que la lectura se estabilice y consulte en pantalla el nivel de potencia óptica expresado en dBm. Utilice la función REF cuando necesite establecer un valor de referencia para realizar mediciones relativas. Para localizar fallas visualmente en una fibra, active la función VFL y seleccione el modo continuo o intermitente. La luz roja permite identificar determinados cortes, dobleces o pérdidas visibles en el enlace. Utilice la función de memoria para guardar mediciones y consultarlas posteriormente. Para la prueba de secuencia de cable de red, conecte el cable al puerto correspondiente y seleccione la función específica del instrumento. Recargue la batería mediante el puerto USB Tipo-C cuando el nivel de carga sea bajo. Evite mirar directamente la salida del láser VFL y mantenga protegidos los conectores ópticos cuando el equipo no esté en uso.
