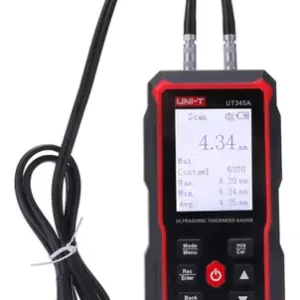

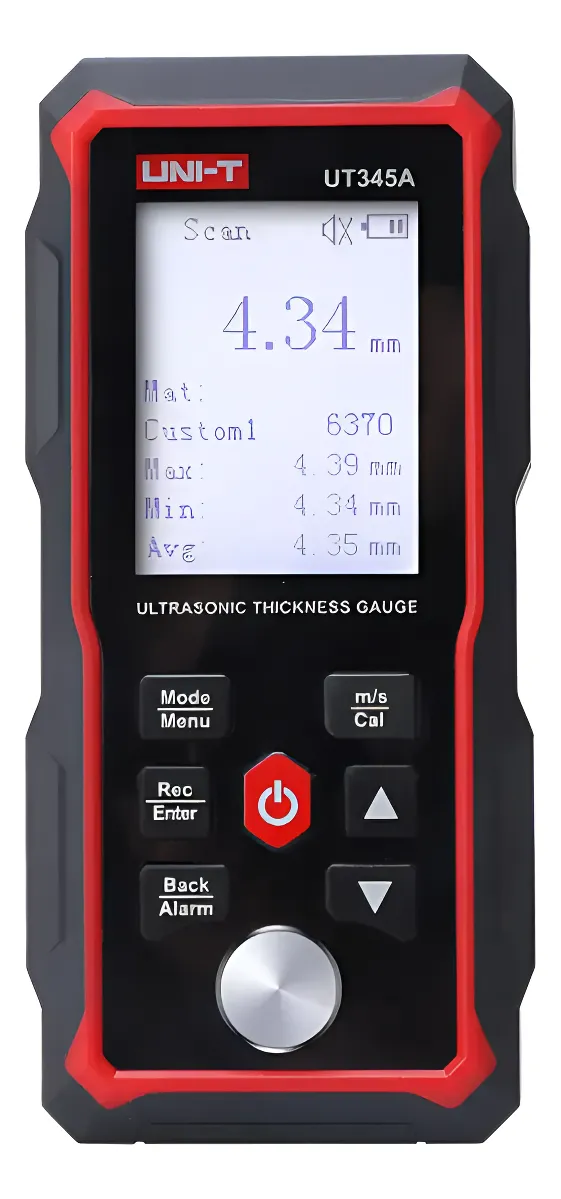

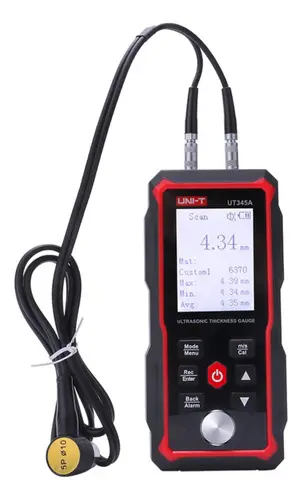

El UNI-T UT345A es un medidor de espesor ultrasónico portátil diseñado para medir el espesor de metales y otros materiales compatibles mediante tecnología ultrasónica. Permite realizar controles no destructivos de piezas, placas, tuberías y recipientes, siendo especialmente útil para detectar pérdida de material provocada por corrosión o desgaste. Incorpora calibración automática, almacenamiento de datos, diferentes modos de medición y selección de materiales.
Ficha técnica
Marca: UNI-T

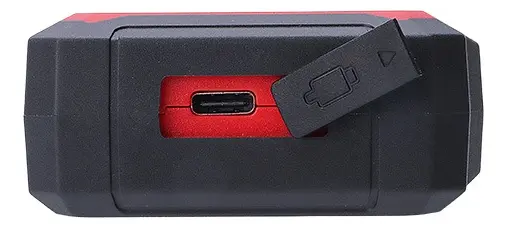

Modelo: UT345A Tipo de equipo: Medidor de espesor ultrasónico Pantalla: LCD de 2,4 pulgadas Rango de medición de espesor: 1,00 a 300,00 mm Rango de velocidad del sonido: 1000 a 9999 m/s Unidades de medición: mm / pulgadas Precisión: Para espesores menores a 10 mm: ±0,1 mm Para espesores iguales o mayores a 10 mm: ±(1 % de la lectura + 0,1 mm) Límite inferior para medición de tuberías de acero: Ø20 x 3 mm Capacidad de almacenamiento: 300 grupos de datos Alimentación: batería de litio incorporada de 3,7 V y 2000 mAh Carga: 5 V CC / 1 A mediante conexión USB Tipo C Autonomía aproximada: 16 horas con carga completa Temperatura de funcionamiento: 0 °C a 40 °C Humedad de funcionamiento: 10 % HR a 80 % HR Temperatura de almacenamiento: -10 °C a 50 °C Humedad de almacenamiento: 10 % HR a 70 % HR Color: rojo y gris Especificaciones El UT345A utiliza el principio de medición ultrasónica para determinar el espesor de un material a partir del tiempo de propagación de una señal acústica.

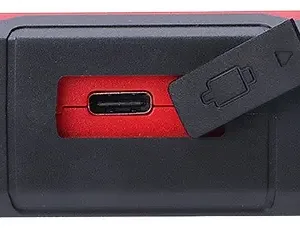

Dispone de los siguientes modos y funciones: Medición individual. Medición continua. Medición de velocidad del sonido. Calibración automática. Alarma sonora mediante zumbador. Selección de diferentes tipos de materiales. Almacenamiento de hasta 300 grupos de mediciones. Registro de material, velocidad del sonido, unidad de medida y valor medido. Registro de valores máximo, mínimo y promedio dentro de cada grupo. Sonda de alta sensibilidad. Pantalla LCD de 2,4 pulgadas. Batería recargable incorporada. Interfaz de carga USB Tipo C.
Puede utilizarse en aplicaciones industriales tales como control de tuberías, recipientes a presión, placas, piezas mecanizadas y componentes metálicos sujetos a corrosión o desgaste. Entre sus campos de aplicación se encuentran la industria petrolera, química, metalúrgica, naval, aeronáutica y otras actividades de mantenimiento e inspección. Accesorios estándar: Sonda de medición. Cable de carga USB Tipo C. Estuche de tela. Manual de usuario.
Modo de uso
Verifique que la batería del equipo tenga carga suficiente y conecte correctamente la sonda de medición. Encienda el medidor y seleccione el material que corresponda a la pieza que desea medir. La velocidad del sonido debe coincidir con el material analizado para obtener resultados correctos. Realice la calibración del instrumento según las indicaciones del equipo antes de comenzar las mediciones. Limpie la superficie de la pieza. La zona a medir debe estar libre de suciedad, óxido suelto o residuos que puedan afectar el contacto de la sonda. Aplique una cantidad adecuada de gel o agente acoplante entre la superficie y la sonda. Este producto facilita la transmisión de la señal ultrasónica entre el sensor y el material. Apoye la sonda de forma firme y perpendicular sobre la superficie que desea medir. Mantenga la sonda estable hasta que aparezca la lectura de espesor en la pantalla. Para inspeccionar distintas zonas de una misma pieza puede utilizar el modo de medición continua y desplazar progresivamente la sonda sobre la superficie. Cuando sea necesario, almacene las mediciones en la memoria interna para su posterior consulta.
Al finalizar, retire el agente acoplante de la sonda y de la superficie medida, limpie el equipo y guárdelo en su estuche. Para obtener mediciones confiables es importante utilizar la velocidad del sonido correspondiente al material analizado y asegurar un correcto acoplamiento entre la sonda y la superficie.
