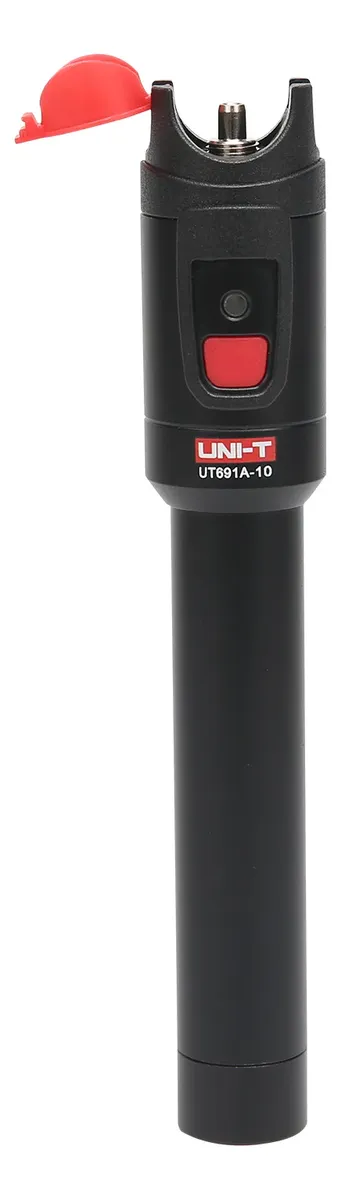

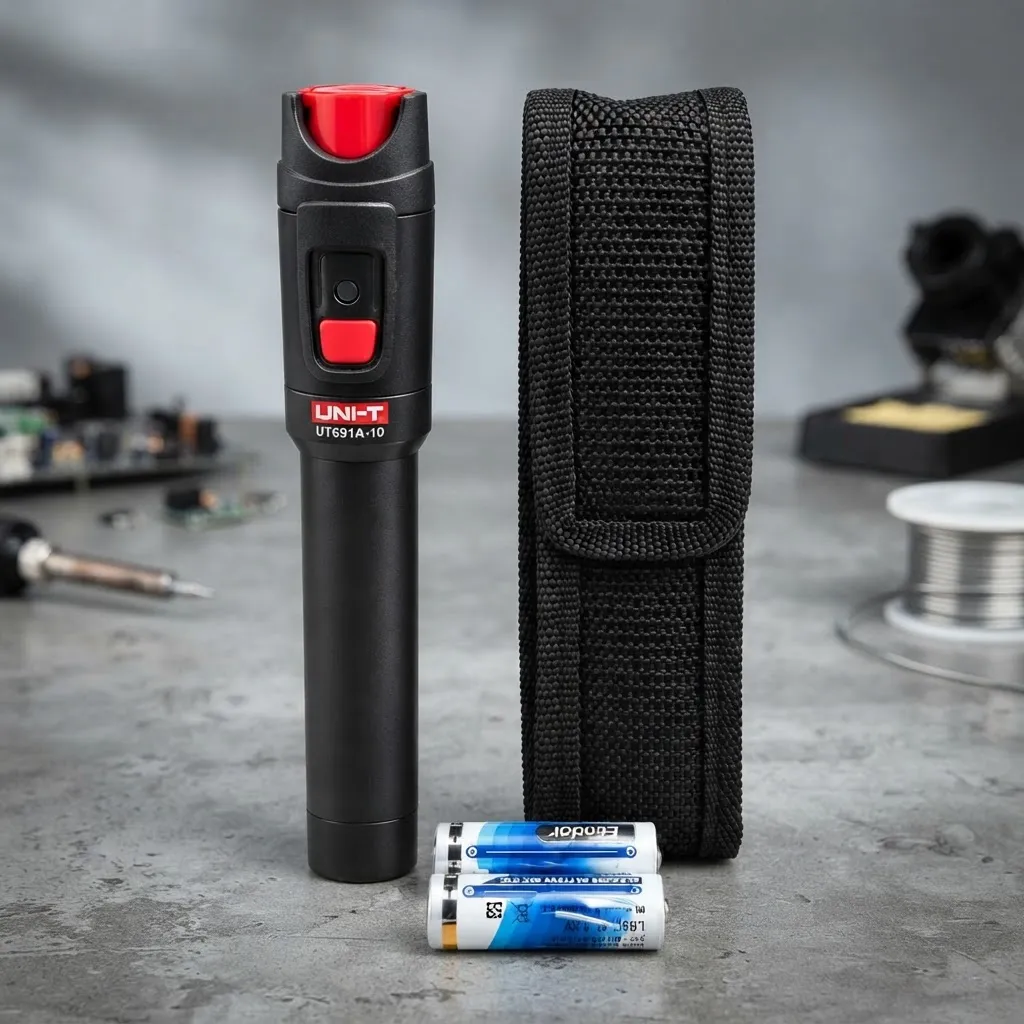

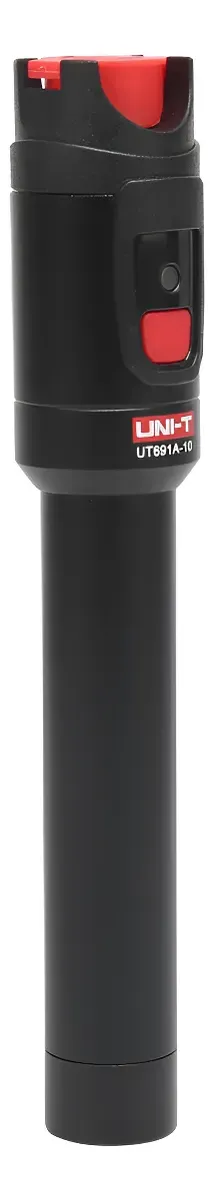

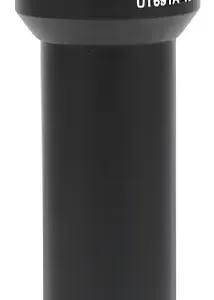

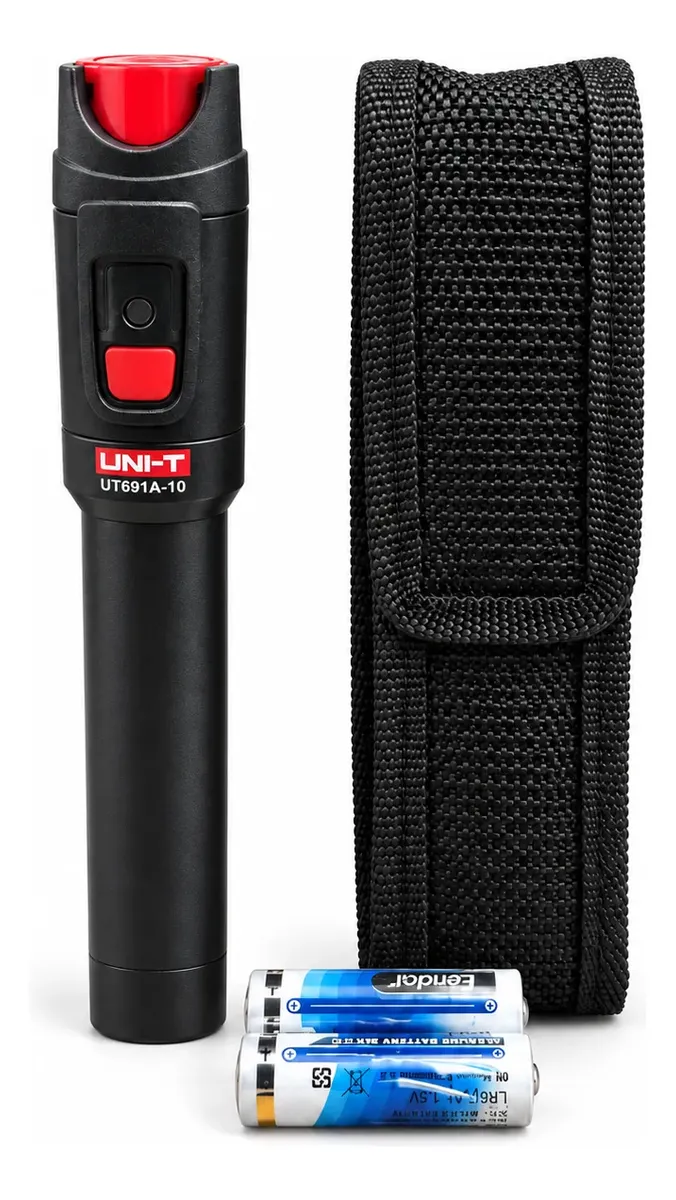

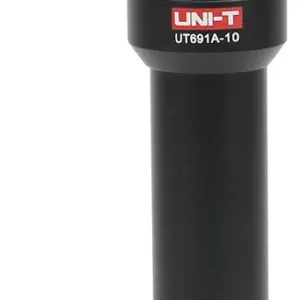

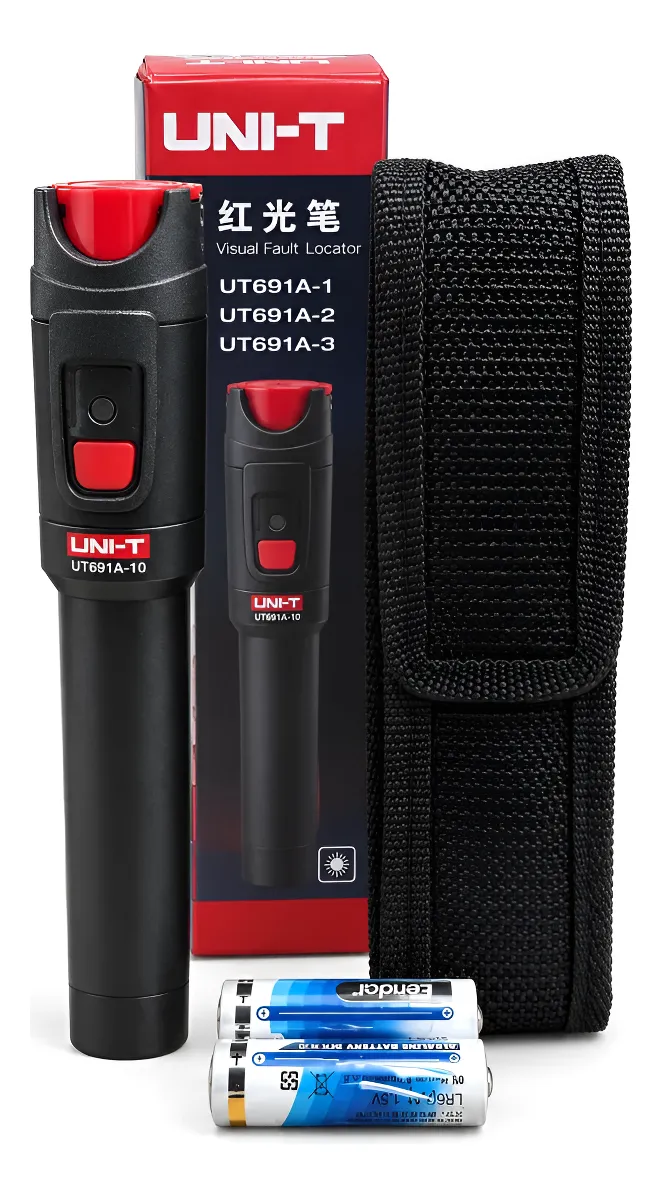

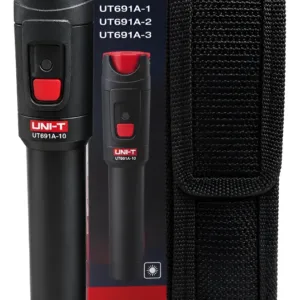

El UNI-T UT691A-10 es un localizador visual de fallas para fibra óptica, también conocido como lápiz de luz roja o VFL. Está diseñado para detectar visualmente cortes, dobleces pronunciados, pérdidas y puntos de falla en enlaces de fibra óptica mediante un láser rojo visible. Su formato tipo lápiz, cuerpo de aleación de aluminio y funcionamiento autónomo lo hacen adecuado para instalación, mantenimiento y diagnóstico de redes de telecomunicaciones, cableado óptico y sistemas de fibra.

FICHA TÉCNICA

Marca: UNI-T Modelo: UT691A-10 Tipo de instrumento: localizador visual de fallas para fibra óptica Tipo de lápiz óptico: VFL, Visual Fault Locator Potencia de salida: 10 mW Longitud de onda: 650 nm ±20 nm Modo de emisión: continuo e intermitente Frecuencia de parpadeo: 2 ±1 Hz Conector óptico: universal de 2,5 mm Clase de láser: Clase 3B Material del cuerpo: aleación de aluminio Material de la punta: metálica Temperatura de trabajo: -10 °C a 60 °C Alimentación: 2 pilas AA Voltaje por pila: 1,5 V Voltaje total de alimentación: 3 V Duración aproximada de batería: hasta 8 horas de uso continuo Conectividad: no requiere Bluetooth: No Wi-Fi: No

ESPECIFICACIONES

Localizador visual de fallas para fibra óptica. Fuente de luz roja visible. Potencia óptica de salida de 10 mW. Longitud de onda de 650 nm ±20 nm. Modo de emisión continua. Modo de emisión intermitente. Frecuencia de parpadeo de 2 ±1 Hz. Conector universal de 2,5 mm. Cuerpo fabricado en aleación de aluminio. Diseño compacto tipo lápiz. Funcionamiento mediante 2 pilas AA. No requiere aplicación, celular ni computadora. No utiliza Bluetooth ni Wi-Fi. No requiere software ni sistema operativo. Adecuado para detección de cortes, dobleces y fallas visibles en fibra óptica.

MODO DE USO

Coloque las 2 pilas AA respetando la polaridad indicada en el compartimiento del equipo. Retire la tapa protectora del conector óptico. Conecte la fibra óptica al puerto universal de 2,5 mm utilizando el adaptador correspondiente si fuera necesario. Encienda el equipo y seleccione el modo de emisión deseado. Utilice el modo continuo para mantener una emisión constante de luz roja a través de la fibra. Utilice el modo intermitente para facilitar la identificación visual del punto de falla. Observe el recorrido de la fibra. En zonas con cortes, dobleces excesivos o pérdidas importantes puede hacerse visible la luz roja. Una vez finalizada la prueba, apague el equipo y vuelva a colocar la tapa protectora. No mire directamente la salida del láser ni apunte el haz hacia los ojos. Mantenga limpio el conector óptico para evitar lecturas incorrectas o pérdidas adicionales.
