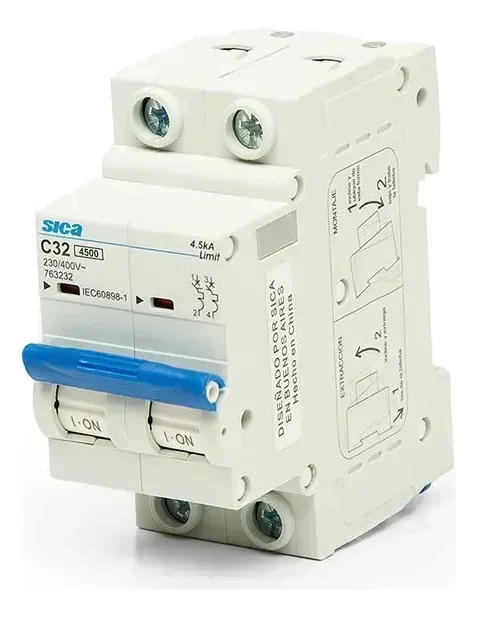

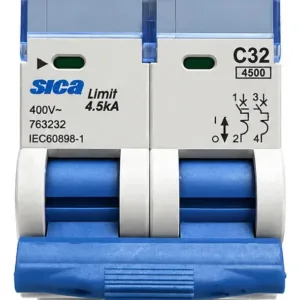

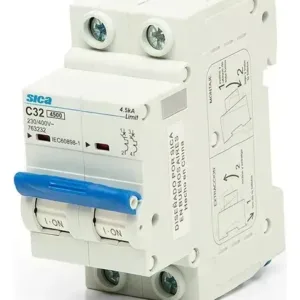

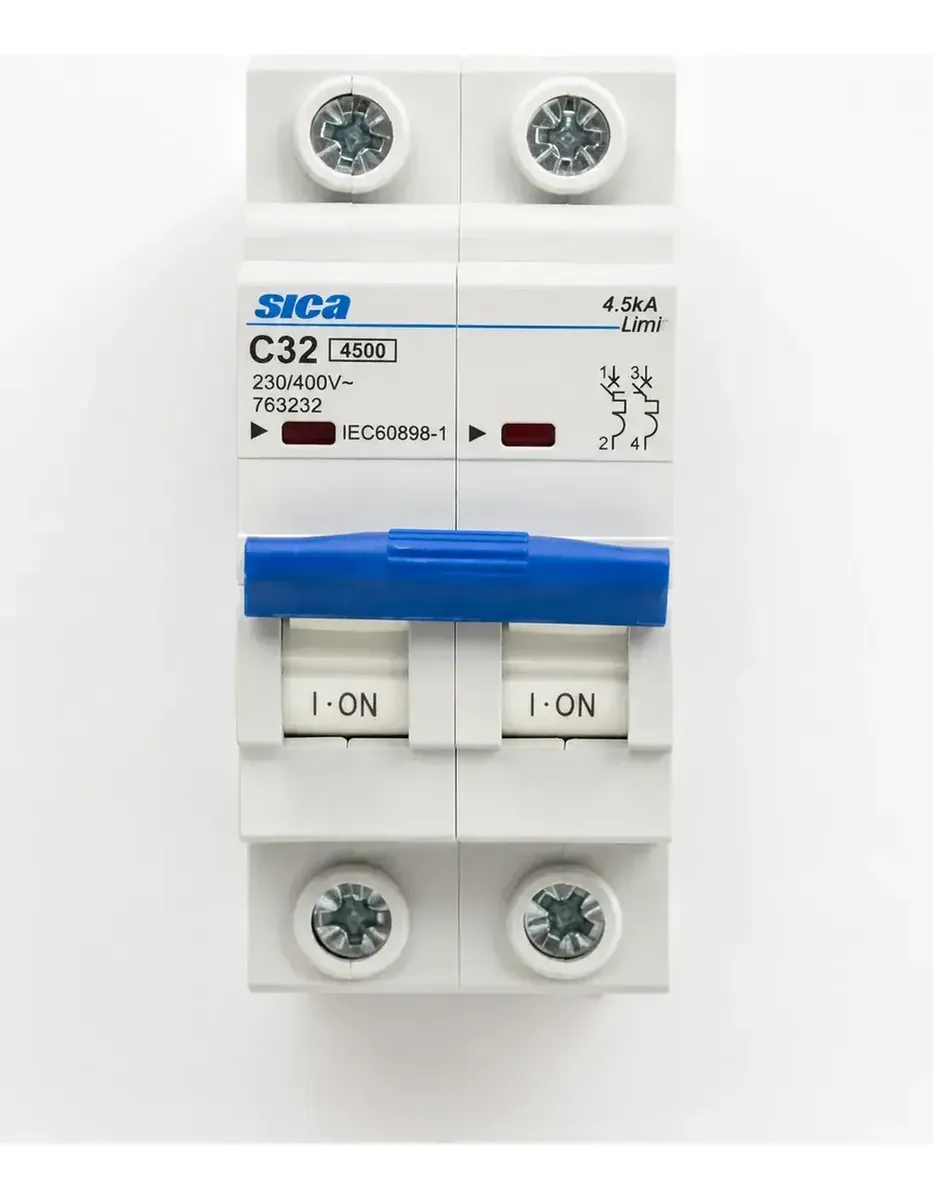

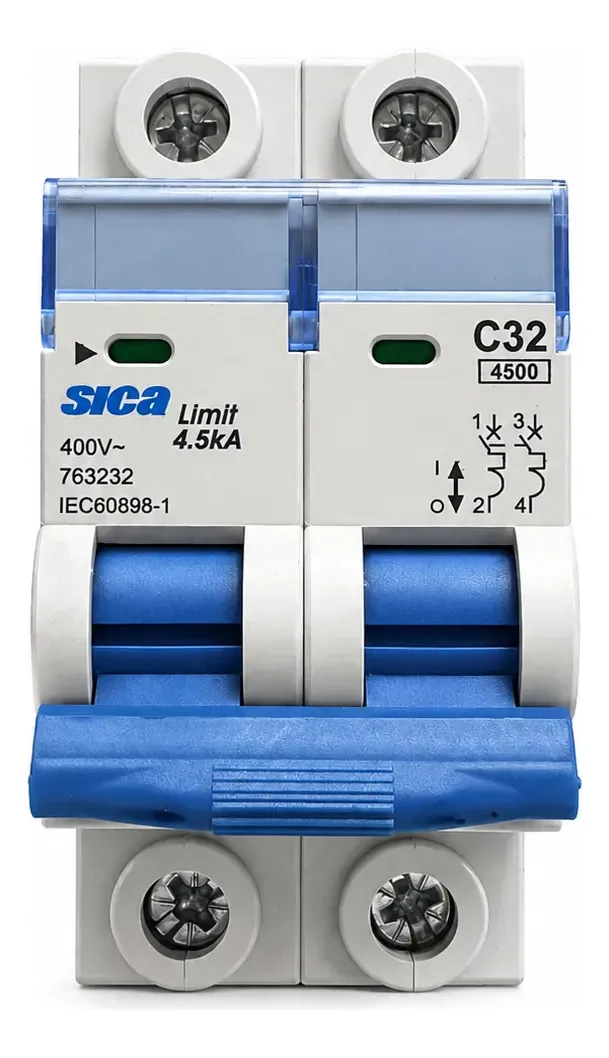

El Interruptor Termomagnético Bipolar SICA Sicalimit 763232 está diseñado para la protección de instalaciones eléctricas frente a sobrecargas y cortocircuitos. Posee una corriente nominal de 32 A, capacidad de ruptura de 4500 A y curva de disparo C. Su configuración bipolar permite interrumpir simultáneamente dos polos del circuito y está diseñado para montaje sobre perfil DIN de 35 mm. Cuenta con certificación IRAM y responde a la norma IEC 60898-1.

FICHA TÉCNICA

Marca: SICA Línea: Sicalimit 4.5k Referencia / Código: 763232 Tipo de producto: Interruptor termomagnético Número de polos: 2 (bipolar) Corriente nominal: 32 A Capacidad de ruptura: 4500 A (4,5 kA) Curva de disparo: C Tensión nominal: 400 V~ Montaje: Perfil DIN de 35 mm Norma de certificación: IEC 60898-1 Certificación: IRAM Código EAN-13: 7791772051910 ESPECIFICACIONES Protección termomagnética contra sobrecargas y cortocircuitos. Configuración bipolar. Corriente nominal de 32 A. Poder de corte de 4500 A. Curva de disparo tipo C. Disparo magnético instantáneo entre 5 y 10 veces la corriente nominal. Tensión nominal de 400 V en corriente alterna. Diseñado para instalación sobre perfil DIN de 35 mm. Interruptor de accionamiento manual con desconexión automática ante las condiciones de falla previstas. Adecuado para instalaciones eléctricas compatibles con sus valores nominales. Fabricado conforme a IEC 60898-1. Certificación IRAM.

MODO DE USO

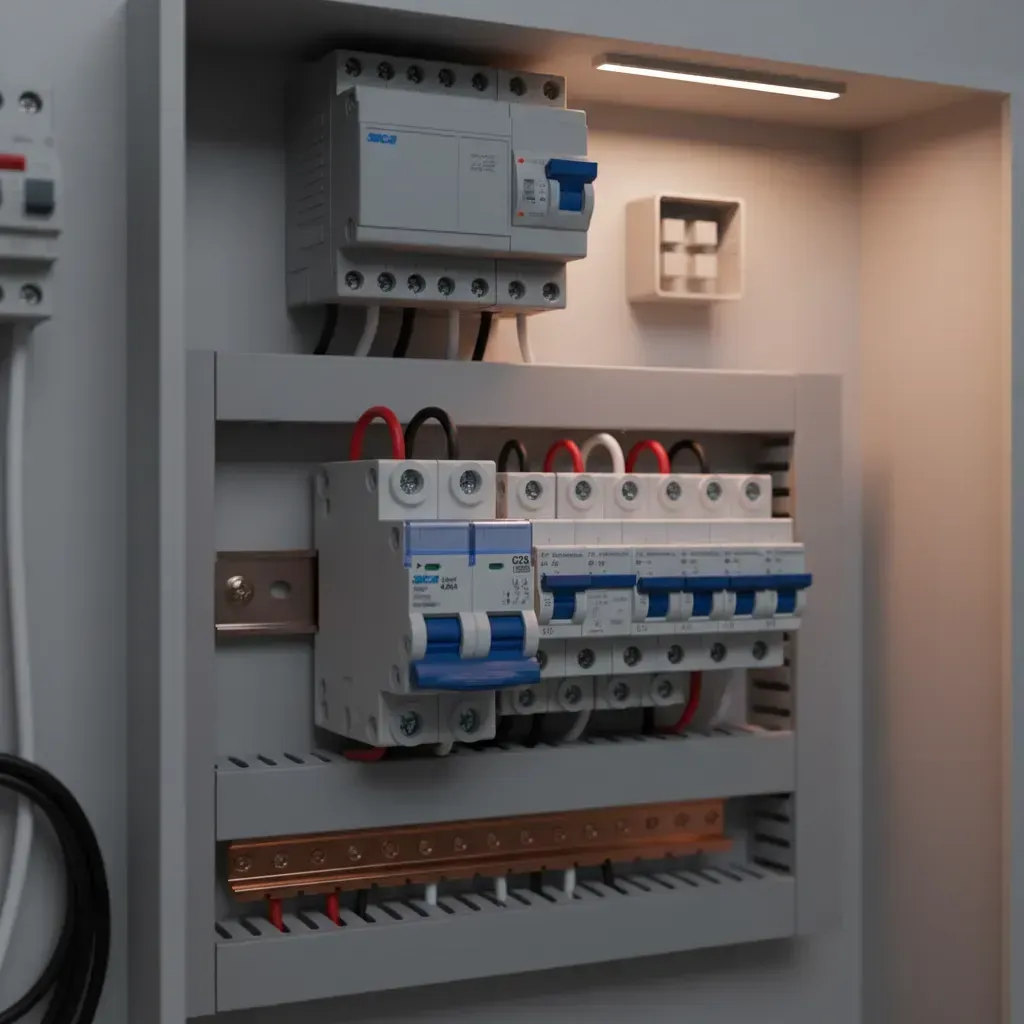

La instalación debe realizarse con la alimentación eléctrica completamente desconectada y por personal capacitado. Montar el interruptor termomagnético sobre un perfil DIN de 35 mm dentro del tablero eléctrico. Conectar los conductores a los bornes correspondientes, verificando previamente que la corriente nominal de 32 A, la tensión de 400 V y la capacidad de ruptura de 4500 A sean adecuadas para las características de la instalación. Una vez realizadas y verificadas las conexiones, restablecer la alimentación y colocar el interruptor en posición de encendido. Ante una sobrecarga o cortocircuito dentro de sus condiciones de actuación, el dispositivo interrumpirá automáticamente el circuito. Si se produce un disparo, identificar y solucionar la causa de la falla antes de volver a accionar el interruptor.
