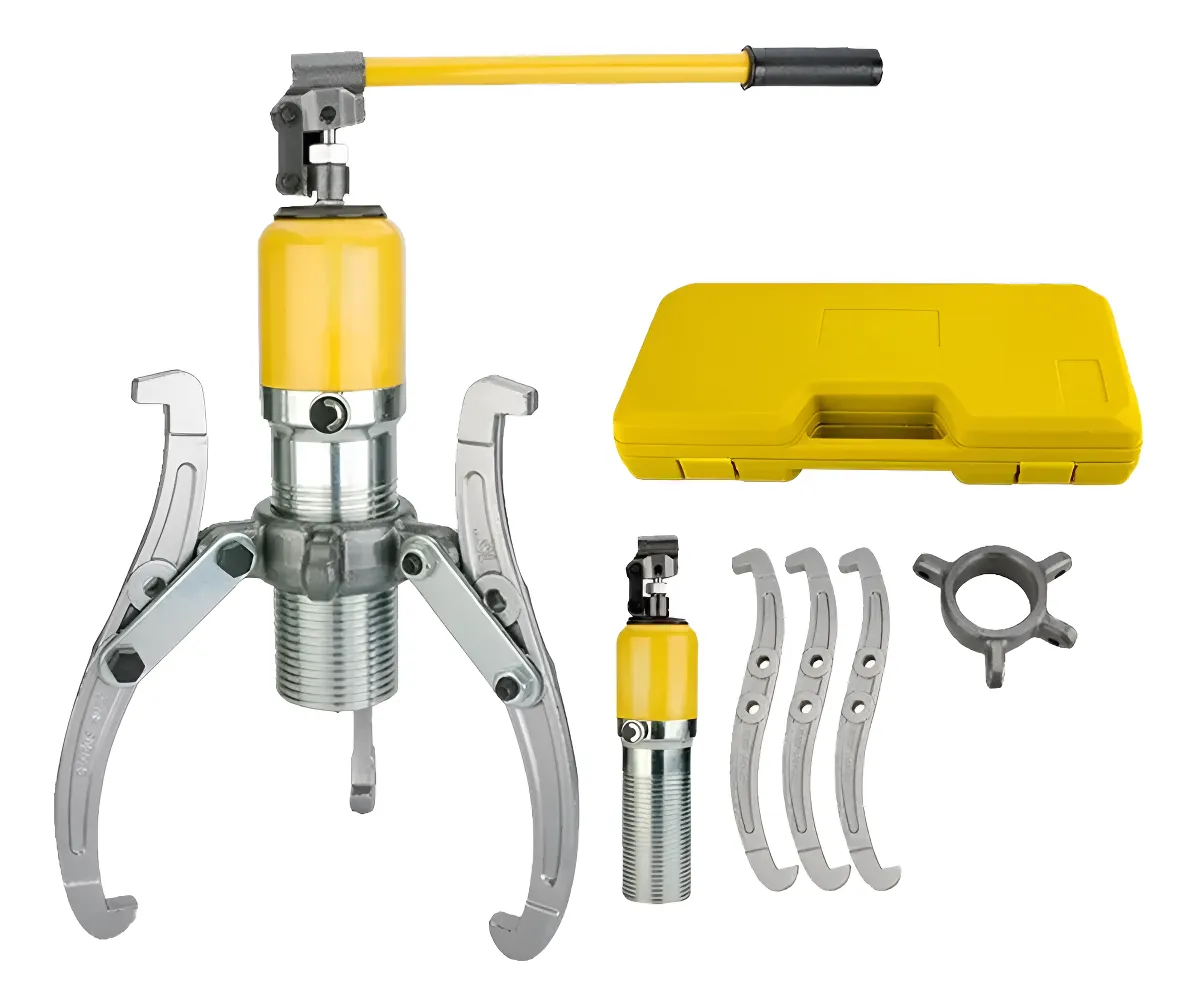

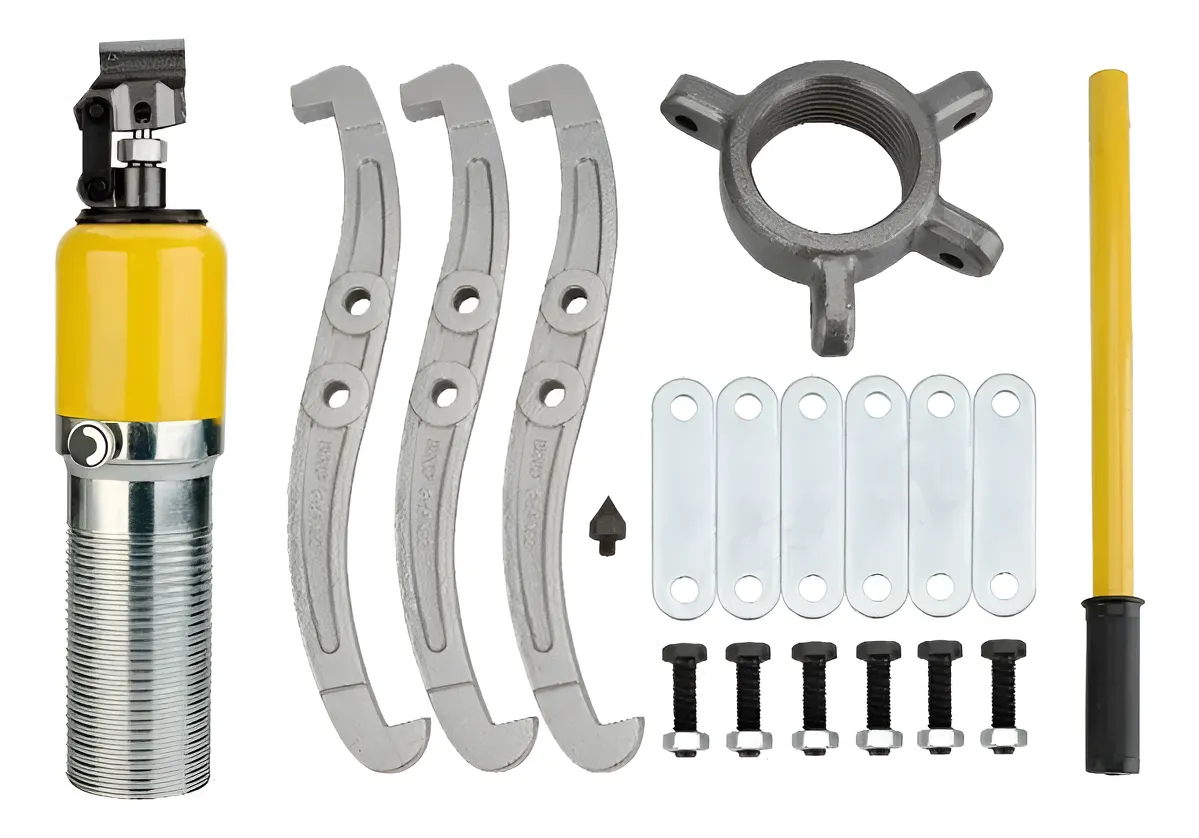

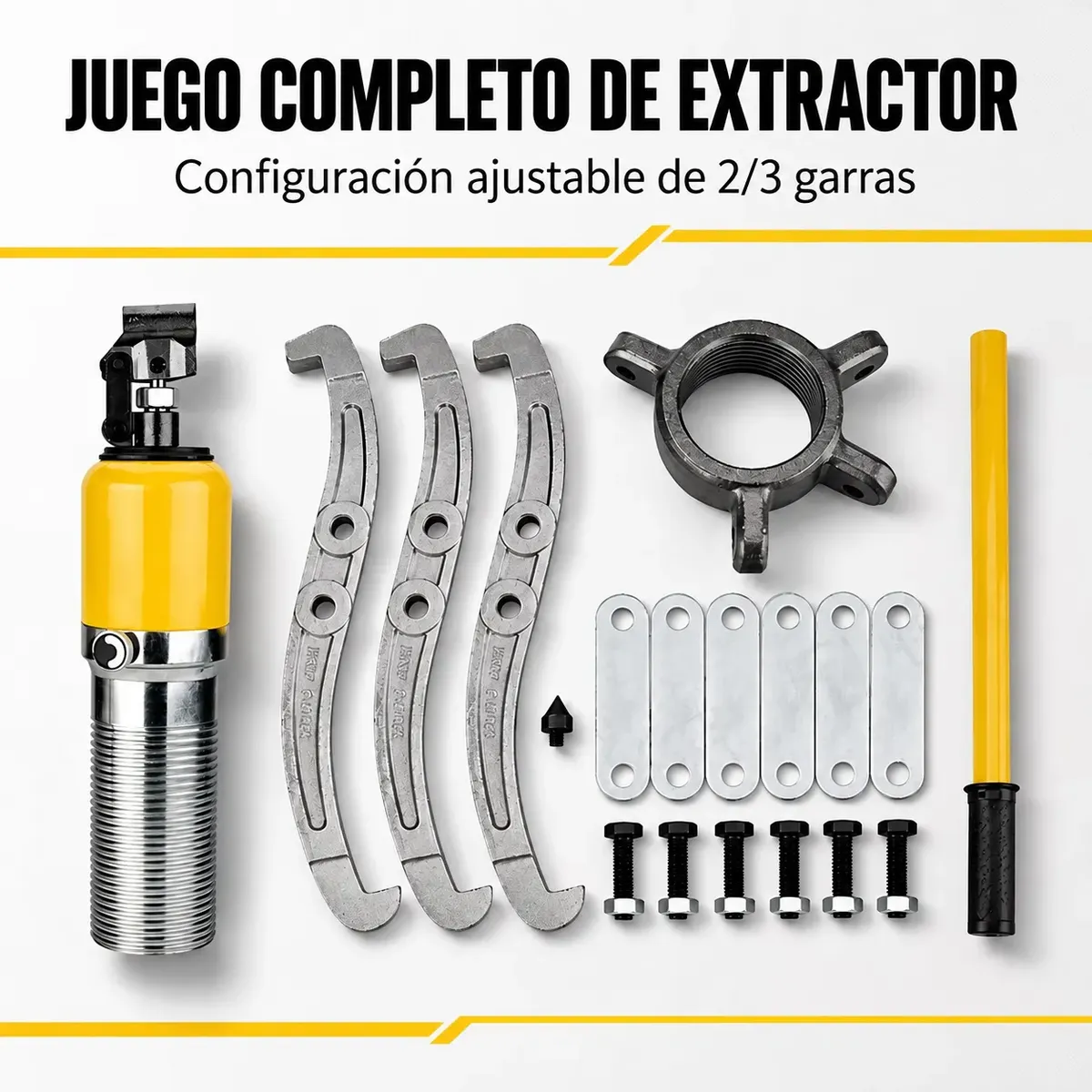

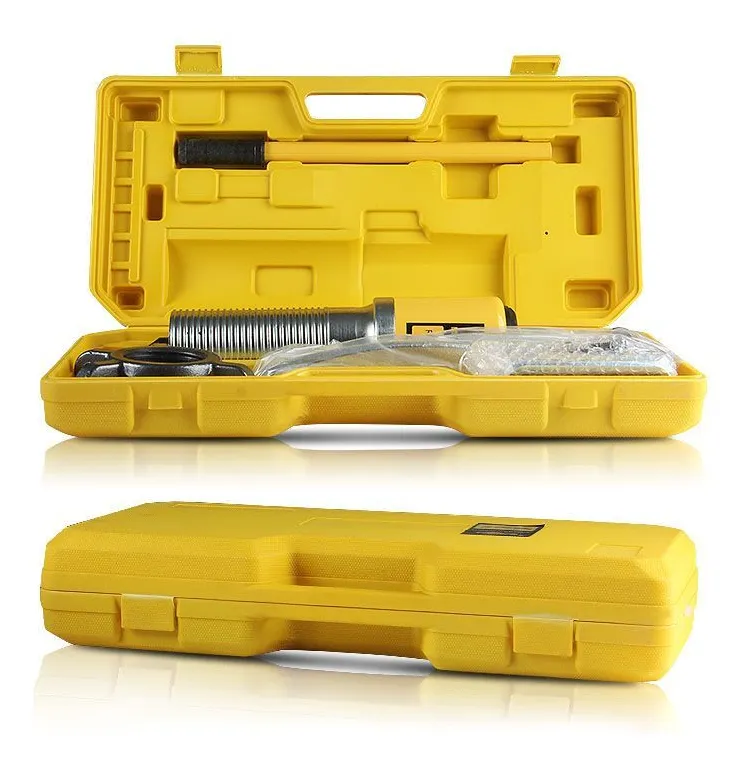

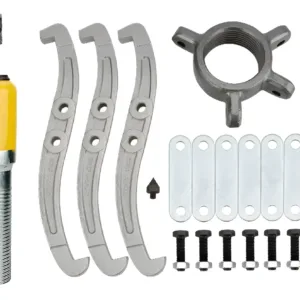

El extractor hidráulico de 5 toneladas es una herramienta diseñada para la extracción de rodamientos, engranajes, poleas y otros componentes mecánicos. Su sistema hidráulico permite aplicar fuerza de manera controlada, facilitando tareas de desmontaje en talleres mecánicos, trabajos de reparación automotriz y mantenimiento industrial. Cuenta con una configuración ajustable de 2 o 3 garras, que permite adaptar el extractor a diferentes piezas y necesidades de trabajo. Su capacidad máxima de extracción es de 5 toneladas, con una apertura máxima de 200 mm. Incorpora una bomba hidráulica integral con palanca de accionamiento manual, evitando la necesidad de utilizar una bomba externa. Sus componentes metálicos están diseñados para trabajos de extracción y reparaciones frecuentes. El conjunto incluye accesorios de montaje y un maletín de transporte, que facilita la organización, el almacenamiento y el traslado de las piezas.
FICHA TÉCNICA
– Producto: Extractor hidráulico de rodamientos y engranajes. – Modelo: YL-5T. – Tipo: Extractor hidráulico integral. – Capacidad máxima de extracción: 5 toneladas. – Cantidad de garras configurables: 2 o 3. – Apertura máxima del extractor: 200 mm. – Alcance máximo de las garras: 140 mm. – Recorrido del pistón hidráulico: 50 mm. – Largo de las garras informado: 23,5 cm. – Largo del tornillo informado: 4,5 cm. – Sistema de accionamiento: Hidráulico manual. – Bomba hidráulica: Integrada. – Configuración: Ajustable. – Con tornillos extractores: Sí. – Material de los componentes de extracción: Metal. – Peso informado: 8 kg. – Incluye accesorios: Sí. – Presentación: Maletín de transporte. ESPECIFICACIONES Sistema hidráulico integral: El extractor incorpora una bomba hidráulica integrada que permite generar fuerza de extracción mediante el accionamiento manual de una palanca, sin necesidad de utilizar una bomba externa. Capacidad de 5 toneladas: Permite aplicar una fuerza máxima de extracción de 5 toneladas para tareas de desmontaje de componentes mecánicos. Configuración ajustable de 2 o 3 garras: Su sistema de montaje permite trabajar con dos o tres garras según la geometría de la pieza y las necesidades de extracción. Apertura máxima de 200 mm: Permite sujetar componentes dentro de un rango de apertura que alcanza los 200 mm. Alcance máximo de 140 mm: Las garras cuentan con un alcance máximo de 140 mm, facilitando la extracción de piezas ubicadas sobre ejes y conjuntos mecánicos. Recorrido hidráulico de 50 mm: El pistón hidráulico dispone de un recorrido de 50 mm para realizar el desplazamiento de extracción. Componentes metálicos: Incorpora garras metálicas, piezas de unión y elementos de fijación para trabajos de reparación y mantenimiento. Aplicaciones: – Extracción de rodamientos. – Desmontaje de engranajes. – Extracción de poleas. – Reparaciones automotrices. – Mantenimiento de maquinaria industrial. – Trabajos mecánicos en talleres y garajes.
MODO DE USO
1. Seleccione la configuración de dos o tres garras según el tipo y las dimensiones de la pieza que desea extraer. 2. Instale las garras en el cabezal del extractor utilizando las placas de unión y los tornillos correspondientes. 3. Coloque las garras alrededor del rodamiento, engranaje o polea, asegurándose de que los puntos de sujeción queden correctamente posicionados. 4. Centre el pistón hidráulico sobre el eje o punto de apoyo de la pieza. 5. Verifique que las garras estén firmemente sujetas y que el extractor se encuentre correctamente alineado. 6. Accione la palanca hidráulica de manera gradual para aplicar la fuerza de extracción. 7. Continúe el accionamiento de forma controlada hasta liberar la pieza, sin superar la capacidad máxima de 5 toneladas. 8. Libere la presión hidráulica siguiendo el mecanismo de descarga del equipo antes de retirar las garras. 9. Una vez finalizado el trabajo, limpie los componentes y guárdelos en el maletín. RECOMENDACIONES DE SEGURIDAD – Utilice protección ocular y elementos de seguridad adecuados. – Verifique que las garras estén correctamente colocadas antes de accionar el extractor. – No supere la capacidad máxima de 5 toneladas. – Evite aplicar fuerza cuando las garras estén desalineadas. – No permanezca frente a la trayectoria de una pieza sometida a presión. – Utilice el extractor únicamente sobre componentes compatibles con su capacidad y dimensiones.
