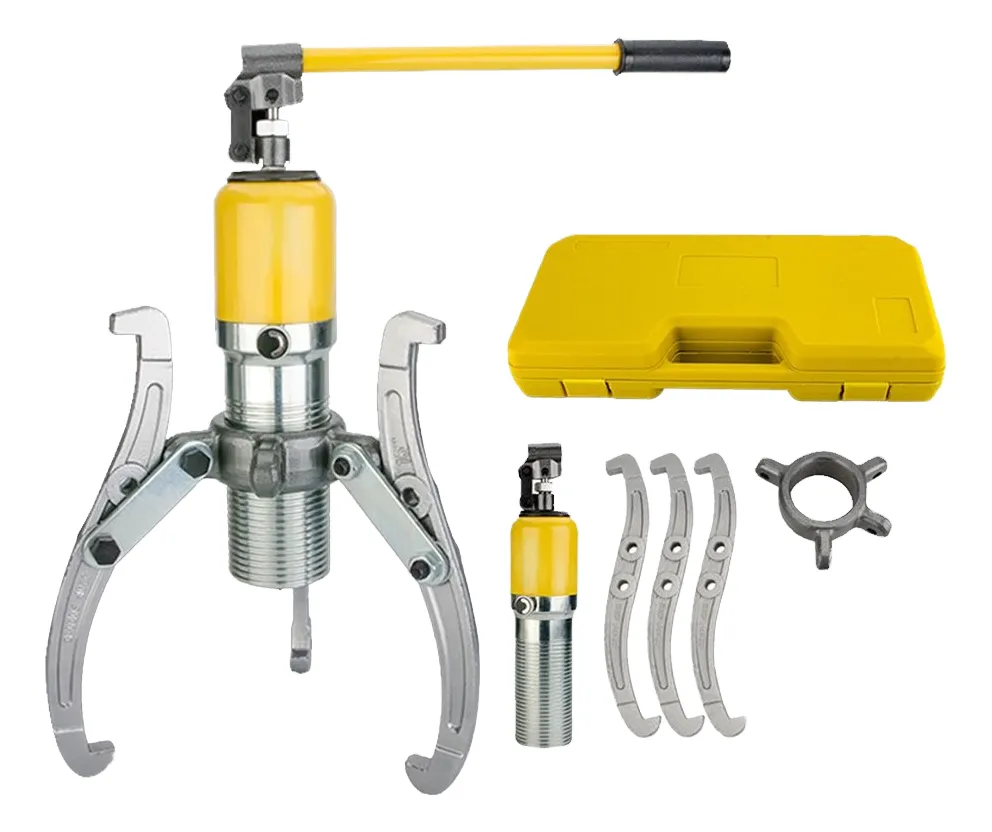

El extractor hidráulico de 20 toneladas es una herramienta diseñada para la extracción de rodamientos, engranajes, poleas y otros componentes mecánicos. Su sistema hidráulico permite aplicar fuerza de manera controlada, facilitando tareas de desmontaje en talleres mecánicos, reparaciones automotrices y mantenimiento industrial. Cuenta con una configuración ajustable de 2 o 3 garras, que permite adaptar el extractor a diferentes piezas y necesidades de trabajo. Su capacidad máxima de extracción es de 20 toneladas, con una apertura máxima de 350 mm y un alcance máximo de las garras de 200 mm. Incorpora una bomba hidráulica integral con palanca de accionamiento manual, evitando la necesidad de utilizar una bomba externa. El pistón hidráulico dispone de un recorrido de 60 mm, proporcionando el desplazamiento necesario para realizar tareas de extracción. Sus garras metálicas de 38 cm de largo permiten trabajar con componentes de diferentes dimensiones. El conjunto incluye accesorios de montaje y un maletín de transporte para facilitar la organización y el almacenamiento de las piezas.

FICHA TÉCNICA

– Producto: Extractor hidráulico de rodamientos y engranajes. – Modelo: YL-20T. – Tipo: Extractor hidráulico integral. – Capacidad máxima de extracción: 20 toneladas. – Cantidad de garras configurables: 2 o 3. – Largo de las garras: 38 cm (380 mm). – Largo de los tornillos extractores: 5 cm (50 mm). – Apertura máxima del extractor: 350 mm. – Alcance máximo de las garras: 200 mm. – Recorrido del pistón hidráulico: 60 mm. – Sistema de accionamiento: Hidráulico manual. – Bomba hidráulica: Integrada. – Configuración: Ajustable. – Con tornillos extractores: Sí. – Material de los componentes de extracción: Metal. – Incluye accesorios: Sí. – Presentación: Maletín de transporte. ESPECIFICACIONES Sistema hidráulico integral El extractor incorpora una bomba hidráulica integrada que permite generar fuerza de extracción mediante el accionamiento manual de una palanca, sin necesidad de utilizar una bomba externa. Capacidad de 20 toneladas Permite aplicar una fuerza máxima de extracción de 20 toneladas para tareas de desmontaje de componentes mecánicos, rodamientos, poleas y engranajes. Configuración ajustable de 2 o 3 garras Su sistema de montaje permite trabajar con dos o tres garras según las dimensiones y características de la pieza que se desea extraer. Apertura máxima de 350 mm Las garras pueden alcanzar una separación máxima de 350 mm, permitiendo trabajar con componentes mecánicos de diferentes tamaños. Alcance máximo de 200 mm El extractor cuenta con un alcance máximo de las garras de 200 mm, facilitando el acceso a piezas ubicadas sobre ejes y conjuntos mecánicos. Garras metálicas de 38 cm Dispone de garras de 380 mm de largo, diseñadas para sujetar los componentes durante el proceso de extracción. Recorrido hidráulico de 60 mm El pistón hidráulico cuenta con un recorrido de 60 mm, que permite generar el desplazamiento necesario para liberar componentes mecánicos mediante presión hidráulica. Tornillos extractores de 5 cm El conjunto incorpora tornillos de fijación de 50 mm de longitud para el montaje y ajuste de las garras. Componentes metálicos Incorpora garras, piezas de unión y elementos de fijación metálicos para trabajos de reparación y mantenimiento. Aplicaciones – Extracción de rodamientos. – Desmontaje de engranajes. – Extracción de poleas. – Reparaciones automotrices. – Mantenimiento de maquinaria industrial. – Trabajos mecánicos en talleres y garajes. – Desmontaje de componentes mecánicos.

MODO DE USO

1. Seleccione la configuración de dos o tres garras según el tipo y las dimensiones de la pieza que desea extraer. 2. Instale las garras en el cabezal del extractor utilizando las placas de unión y los tornillos correspondientes. 3. Coloque las garras alrededor del rodamiento, engranaje o polea, asegurándose de que los puntos de sujeción queden correctamente posicionados. 4. Centre el pistón hidráulico sobre el eje o punto de apoyo de la pieza. 5. Verifique que las garras estén firmemente sujetas y que el extractor se encuentre correctamente alineado. 6. Accione la palanca hidráulica de manera gradual para aplicar la fuerza de extracción. 7. Continúe el accionamiento de forma controlada hasta liberar la pieza, sin superar la capacidad máxima de 20 toneladas. 8. Libere la presión hidráulica mediante el mecanismo de descarga del equipo antes de retirar las garras. 9. Una vez finalizado el trabajo, limpie los componentes y guárdelos en el maletín de transporte. RECOMENDACIONES DE SEGURIDAD – Utilice protección ocular y elementos de seguridad adecuados. – Verifique que las garras estén correctamente instaladas antes de accionar el extractor. – No supere la capacidad máxima de 20 toneladas. – Evite aplicar fuerza cuando las garras se encuentren desalineadas. – No permanezca frente a la trayectoria de una pieza sometida a presión. – Utilice el extractor únicamente sobre componentes compatibles con su capacidad y dimensiones. – Antes de retirar el equipo, asegúrese de que la presión hidráulica haya sido liberada completamente.
