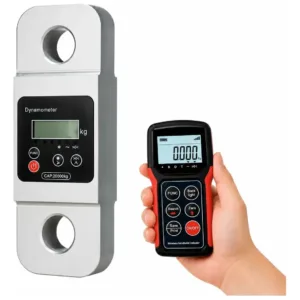

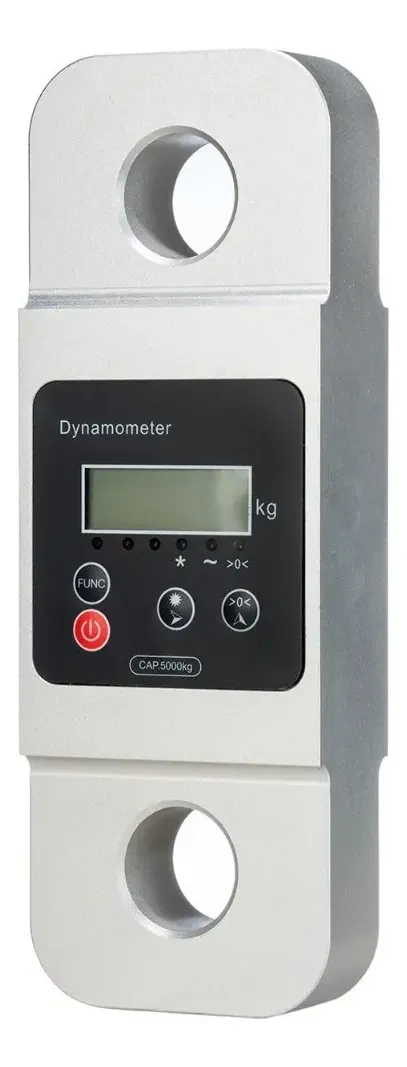

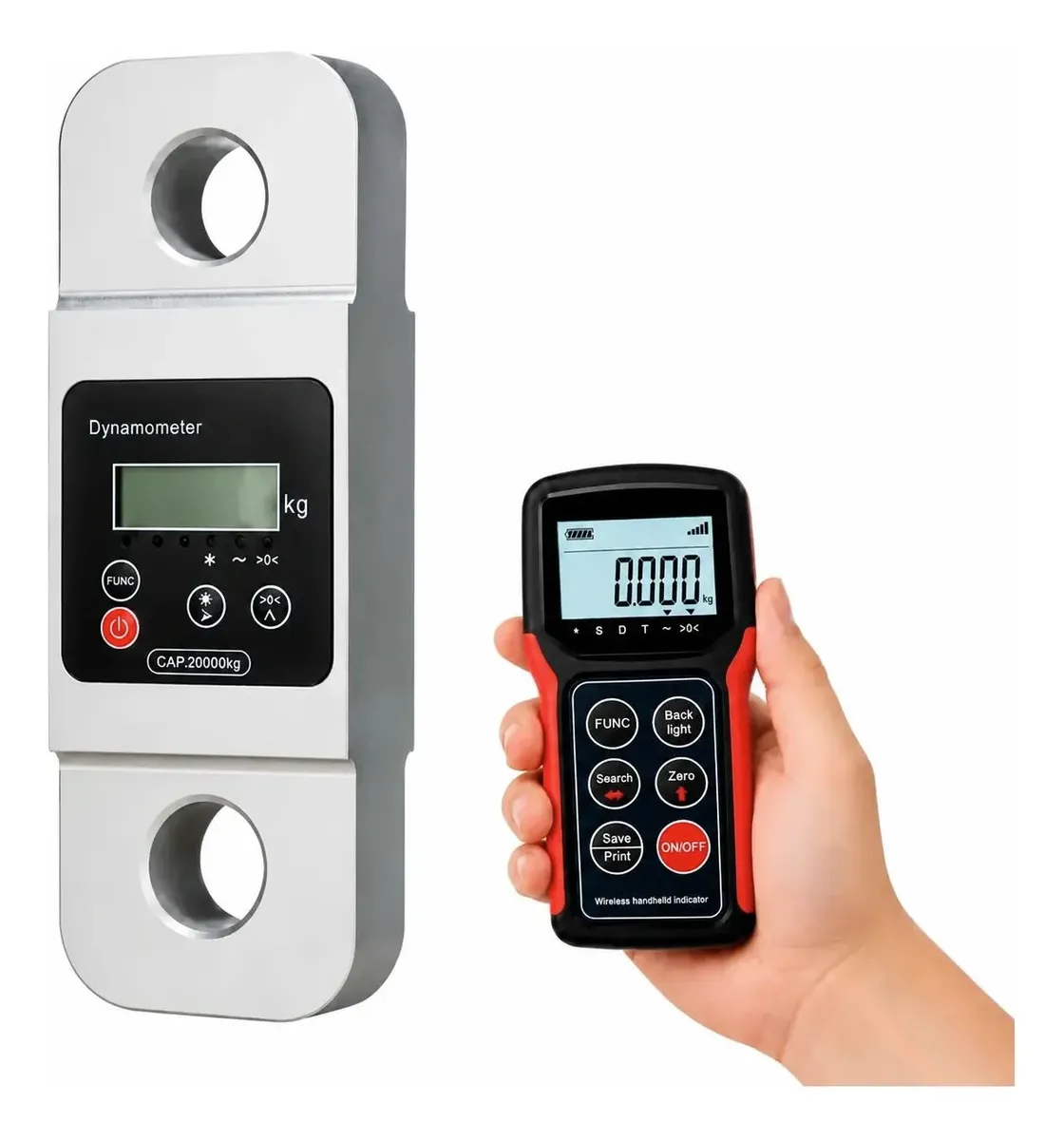

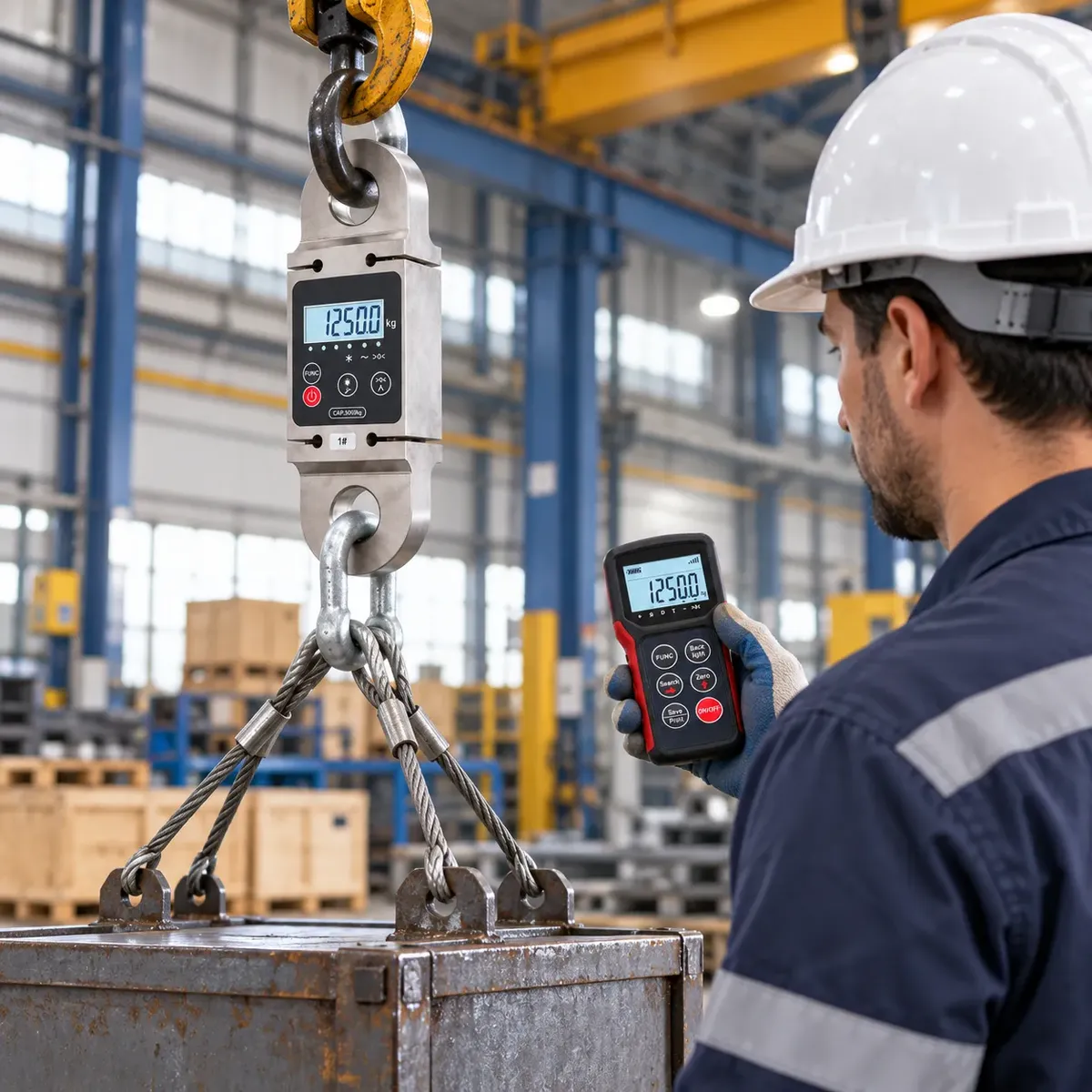

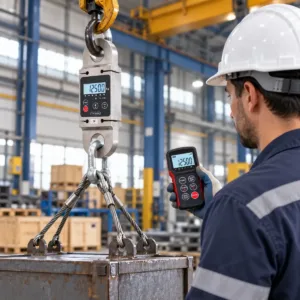

Conjunto compuesto por un dinamómetro HYCS-DY y un indicador de pesaje inalámbrico HY-185. El sistema permite visualizar de forma inalámbrica las mediciones de pesaje mediante el indicador HY-185, que cuenta con pantalla LCD de 6 dígitos, funciones de puesta a cero, consulta de registros, configuración de fecha y hora, guardado de mediciones, retroiluminación y distintos parámetros de comunicación y funcionamiento. La comunicación inalámbrica trabaja en un rango de frecuencia de 430 a 470 MHz y, según el manual, puede alcanzar hasta 200 metros en campo abierto. El equipo dispone además de funciones de calibración, configuración de filtros, selección de unidades, salida RS232, apagado automático y ahorro de energía.
Ficha técnica
Modelo del dinamómetro: HYCS-DY – 20 Toneladas (20.000kg) Modelo del indicador: HY-185 Clase de precisión: Grado III Cantidad de divisiones: n = 3000 Velocidad de muestreo: 80 veces por segundo Intervalos de escala: 1 / 2 / 5 / 10 / 20 / 50 Pantalla: LCD de 6 dígitos Indicadores de estado: 6 Comunicación: Inalámbrica Unidades de medición: kg / lb Alimentación del indicador: 3 baterías AA de 1,5 V Temperatura de funcionamiento: -10 °C a 45 °C Humedad de funcionamiento: 90 % HR Temperatura de transporte: -20 °C a 50 °C Frecuencia de comunicación inalámbrica: 430 a 470 MHz Alcance inalámbrico: Hasta 200 metros en campo abierto Tiempo de estabilización de lectura: Menor o igual a 5 segundos Dimensiones del indicador HY-185: 165 x 80 x 30 mm Especificaciones Pantalla y visualización El indicador HY-185 incorpora una pantalla LCD de 6 dígitos. Cuenta con retroiluminación y distintos indicadores de estado que permiten visualizar información relacionada con el funcionamiento del equipo.
El manual identifica indicadores para: Nivel de batería Funciones especiales Consulta de registros Fecha Hora Estabilidad de la lectura Estado de cero Unidad de medición Número de registro o consulta Comunicación inalámbrica La comunicación entre los equipos se realiza de forma inalámbrica. Frecuencia de radio: 430 a 470 MHz Alcance máximo indicado: 200 metros en campo abierto El canal inalámbrico puede configurarse desde el indicador. Para realizar la comunicación entre dispositivos, el manual especifica que el canal utilizado debe coincidir entre ellos. Funciones disponibles Puesta a cero Consulta de registros almacenados Configuración de fecha y hora Activación y desactivación de la retroiluminación Guardado de mediciones Función Save/Print Configuración del transmisor Configuración del canal inalámbrico Configuración de filtros digitales Configuración de estabilidad Selección de unidades de medición Configuración de salida RS232 Configuración de apagado automático Configuración de filtros El equipo dispone de diferentes niveles de filtrado digital.
Entre los valores indicados en el manual se encuentran: 2 % FS 4 % FS 10 % FS 20 % FS 100 % FS Salida RS232 El indicador permite configurar una salida RS232 con distintos modos de funcionamiento. Entre las opciones indicadas en el manual se encuentran: Sin transmisión Transmisión continua Modos de transmisión continua Salida para impresora Salida POP Modo comando Velocidades de comunicación disponibles: 1200 baud 2400 baud 4800 baud 9600 baud Funciones de calibración El equipo dispone de un menú específico de calibración protegido mediante contraseña. Desde este menú pueden configurarse distintos parámetros: División Punto decimal Capacidad máxima Calibración de cero Calibración con carga patrón El manual presenta un ejemplo de calibración utilizando una carga patrón de 5000 kg. Ahorro de energía Cuando el peso permanece estable durante aproximadamente 10 minutos sin modificaciones, el sistema puede ingresar automáticamente en modo de ahorro de energía. Cuando se produce un cambio de peso, el sistema vuelve al modo normal de pesaje aproximadamente entre 3 y 5 segundos después.
Apagado automático El indicador permite configurar diferentes tiempos de apagado: Sin apagado automático Apagado después de 10 minutos Apagado después de 20 minutos Apagado después de 30 minutos Mensajes de funcionamiento y error Err 05: El indicador no recibe correctamente la señal de pesaje. El manual indica revisar la alimentación o la antena del sistema correspondiente. EER 1: El valor AD es demasiado pequeño durante la calibración. EER 2: El punto cero está fuera de rango al presionar la tecla de cero. EER 3: El punto cero está fuera de rango durante el encendido. EER 4: El número de muestra ingresado es cero durante el muestreo en modo de conteo. EER 5: El peso ingresado es cero durante la calibración de escala completa. EER 6: El peso unitario es inferior a 0,25e durante el muestreo en modo de conteo. bAt-lo: Batería baja. –OV–: Advertencia de sobrecarga.
Modo de uso
1. Encendido Presionar el botón ON/OFF para encender el indicador HY-185. Al iniciar, el equipo realiza su secuencia de encendido y posteriormente ingresa al modo de pesaje. 2. Puesta a cero Con el indicador en modo de pesaje, presionar la tecla ZERO. El equipo realiza la puesta a cero siempre que el valor se encuentre dentro del rango permitido. 3. Lectura de la medición Una vez establecida la comunicación inalámbrica entre el dinamómetro y el indicador HY-185, el valor medido se muestra en la pantalla LCD. El indicador cuenta con una señal visual que permite identificar cuándo la lectura se encuentra estable. 4. Consulta de registros Presionar la función Search para ingresar al modo de consulta. El indicador muestra el último registro almacenado. Utilizar las teclas correspondientes para desplazarse entre los registros disponibles. Presionar nuevamente la tecla indicada para salir del modo de consulta. 5. Guardado de una medición Con el valor deseado visible en pantalla, utilizar la función Save/Print. El equipo guarda la medición actual. Cuando se utiliza con una impresora compatible, el manual indica que puede realizarse también la impresión del registro. 6. Configuración de fecha y hora Ingresar al menú correspondiente.
Configurar: Año Mes Día Hora Confirmar cada valor mediante las teclas del indicador. 7. Configuración de la retroiluminación Utilizar la función Backlight para activar o desactivar la iluminación de fondo de la pantalla. 8. Acceso al menú de configuración Mantener presionada la tecla FUNC durante aproximadamente 5 segundos mientras el indicador se encuentra en modo de pesaje. Desde este menú pueden modificarse distintos parámetros de funcionamiento, entre ellos: Filtro Número del transmisor Frecuencia o canal Datos almacenados Equipos vinculados Salida RS232 Unidades Apagado automático 9. Configuración del canal inalámbrico Ingresar al parámetro correspondiente y seleccionar el canal de comunicación. El canal del indicador debe coincidir con el del dispositivo con el que se establece la comunicación inalámbrica. 10. Calibración Ingresar al menú de calibración utilizando la contraseña correspondiente. El procedimiento permite configurar: División Punto decimal Capacidad máxima Punto cero Calibración mediante carga patrón La calibración debe realizarse siguiendo la secuencia indicada en el manual. Contenido: 1 Dinamómetro HYCS-DY 1 Indicador de pesaje inalámbrico HY-185 2 Manuales en Ingles Baterias
