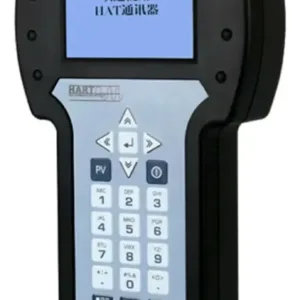

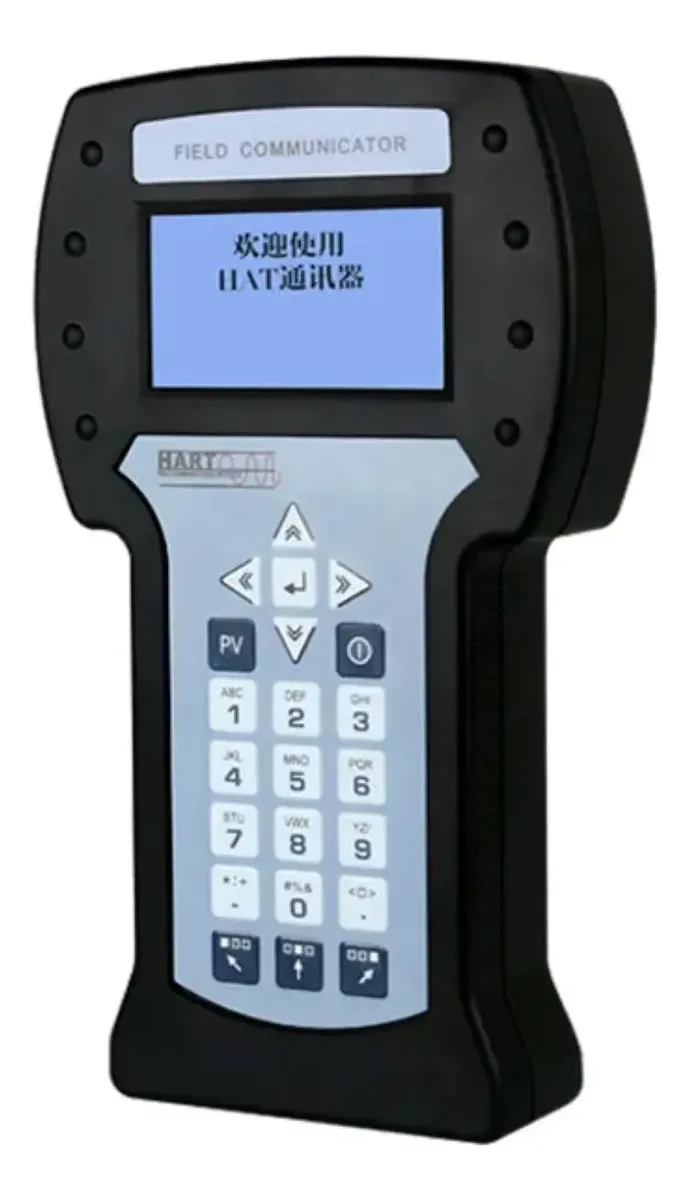

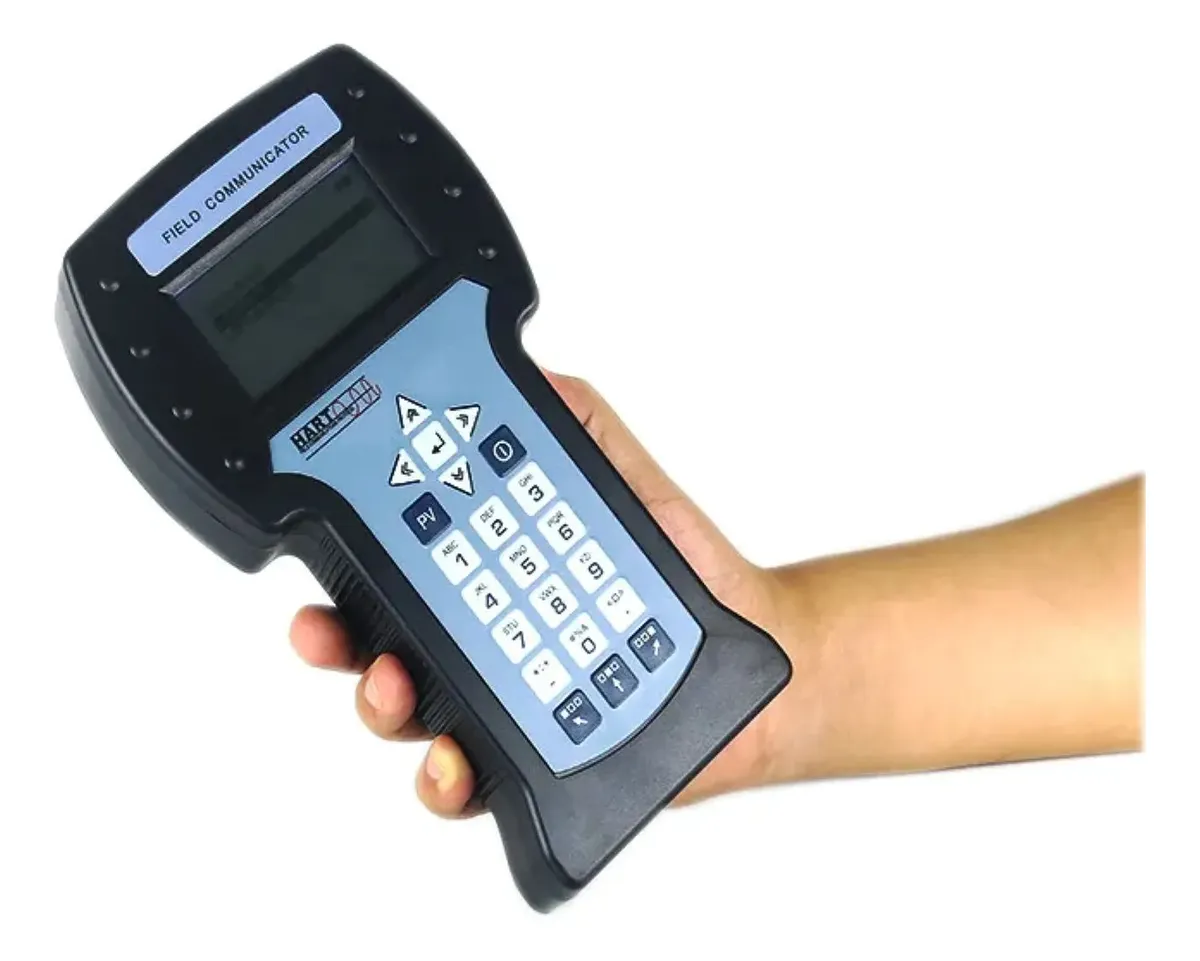

El HART 475 es un comunicador de campo portátil desarrollado como una versión mejorada basada en el HART 375. Está diseñado para trabajar con instrumentos compatibles con el protocolo HART y permite realizar tareas de configuración, gestión, calibración, diagnóstico, mantenimiento, ajuste y monitoreo en campo. Puede utilizarse sobre líneas de comunicación de 4 a 20 mA y, durante el monitoreo y la comunicación en línea, la señal de modulación no interrumpe la señal de corriente continua de 4 a 20 mA. Permite consultar valores de entrada y salida, variables de proceso, información de funcionamiento y fallas, parámetros del instrumento y resultados de autodiagnóstico. También dispone de funciones de ajuste de cero y salida de corriente constante.
Está indicado principalmente para calibración de transmisores de presión y también puede utilizarse con transmisores de temperatura, medidores de flujo y otros instrumentos compatibles con protocolo HART. Ficha técnica Producto: Comunicador de campo HART Modelo: HART 475 Tipo indicado: Transmisor de presión Aplicación: Calibración de transmisores de presión Protocolo: HART Compatibilidad indicada: HART 275, HART 375 y HART 475 Señal de comunicación: 4 a 20 mA Voltaje: 220 V Potencia / tecnología: Electrónica Precisión informada: 0,1 Grado de protección: IP67 Pantalla: LCD de gran tamaño
Función de ajuste de cero: Sí Salida de corriente constante: Sí Función de autodiagnóstico: Sí Función de autocomprobación: Sí Protección mediante contraseña: Sí Alarma de batería baja: Sí Ajuste de contraste LCD: Sí Temperatura ambiente: 0 a 50 °C Condiciones de almacenamiento: -15 a 55 °C
Lugar de origen: China Especificaciones El equipo permite establecer, modificar y visualizar parámetros de instrumentos compatibles con protocolo HART. Durante la comunicación en línea, la señal de modulación HART no interrumpe la señal de corriente continua de 4 a 20 mA. Permite obtener información del fabricante del instrumento conectado, conocer su estado de funcionamiento y consultar información de fallas. Puede leer la corriente de salida y las variables de proceso, así como obtener parámetros y valores del sensor. Cuenta con función de salida de corriente constante y función de ajuste de cero. Dispone de autodiagnóstico y autocomprobación. Cuenta con protección mediante contraseña para el formateo. La pantalla LCD muestra una advertencia cuando el voltaje de la batería es bajo y permite ajustar el contraste.
El grado de protección informado es IP67. La precisión indicada por el proveedor es 0,1. Al no especificarse en la información suministrada la unidad ni si corresponde a porcentaje, escala completa u otro criterio, se mantiene expresada únicamente como “0,1”. Compatibilidad indicada Puede trabajar con instrumentos compatibles con protocolo HART, incluyendo transmisores de presión, transmisores de temperatura, medidores de flujo, caudalímetros electromagnéticos, caudalímetros de cono V, caudalímetros tipo objetivo y caudalímetros de vórtice. También se indica comunicación con instrumentos 1151, 3051, EJA, ABB y otros instrumentos compatibles con protocolo HART.
Modo de uso
Conectar el comunicador HART a la línea de señal de comunicación de 4 a 20 mA correspondiente al instrumento compatible. Encender el comunicador y acceder a las funciones necesarias según el trabajo que se quiera realizar. Desde el equipo pueden visualizarse y modificarse parámetros, consultar variables de proceso, leer la corriente de salida, verificar información de funcionamiento y fallas y realizar tareas de diagnóstico. Cuando sea necesario, utilizar la función de ajuste de cero o la función de salida de corriente constante. Durante la comunicación en línea, el sistema está diseñado para trabajar sin interrumpir la señal de corriente continua de 4 a 20 mA. Una vez completada la configuración, calibración, mantenimiento o diagnóstico, finalizar la comunicación y desconectar el equipo siguiendo las condiciones correspondientes de la instalación.
