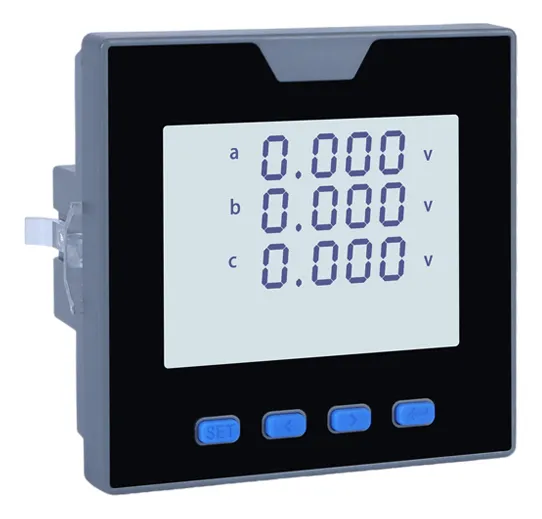

Voltímetro digital trifásico SUCHEN CN311-96VY, perteneciente a la Serie 310, diseñado para la medición de voltaje en sistemas eléctricos trifásicos. Cuenta con pantalla LCD digital, formato frontal de 96 x 96 mm y precisión Clase 0.5. Admite conexión trifásica de tres hilos o trifásica de cuatro hilos y utiliza alimentación auxiliar AC/DC de 60 a 280 V. El equipo posee carcasa gris y certificación CE.

FICHA TÉCNICA

Marca: SUCHEN Modelo: CN311-96VY Serie: 310 Tipo de instrumento: Voltímetro digital trifásico Función: Medición de voltaje trifásico Rango de medición: 0 a 450 V Clase de precisión: 0.5 Tipo de visualización: Digital Pantalla: LCD Dimensiones: 96 x 96 mm Color de carcasa: Gris Cableado: Trifásico de cuatro hilos o trifásico de tres hilos Potencia auxiliar: AC/DC 60-280 V Entrada de señal: AC 5 A Temperatura de funcionamiento: -22 °C a 55 °C Tensión máxima AC: 600 V Tensión máxima DC: 600 V Corriente máxima AC: 3000 A Corriente máxima DC: 2000 A Certificación: CE OEM: Disponible Garantía: 1 año

ESPECIFICACIONES DE MEDICIÓN

El CN311-96VY está configurado para realizar mediciones de tensión en sistemas trifásicos. Rango de tensión: 0 a 450 V Precisión: Clase 0.5 Visualización: Pantalla LCD digital Sistema eléctrico compatible: Trifásico de tres hilos Trifásico de cuatro hilos Alimentación auxiliar: AC/DC 60 a 280 V Entrada de señal: AC 5 A Límites eléctricos informados Tensión máxima en corriente alterna: 600 V Tensión máxima en corriente continua: 600 V Corriente máxima en corriente alterna: 3000 A Corriente máxima en corriente continua: 2000 A

CARACTERÍSTICAS PRINCIPALES

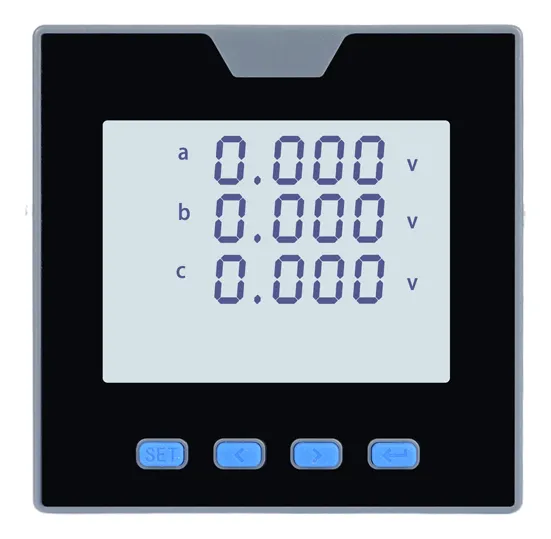

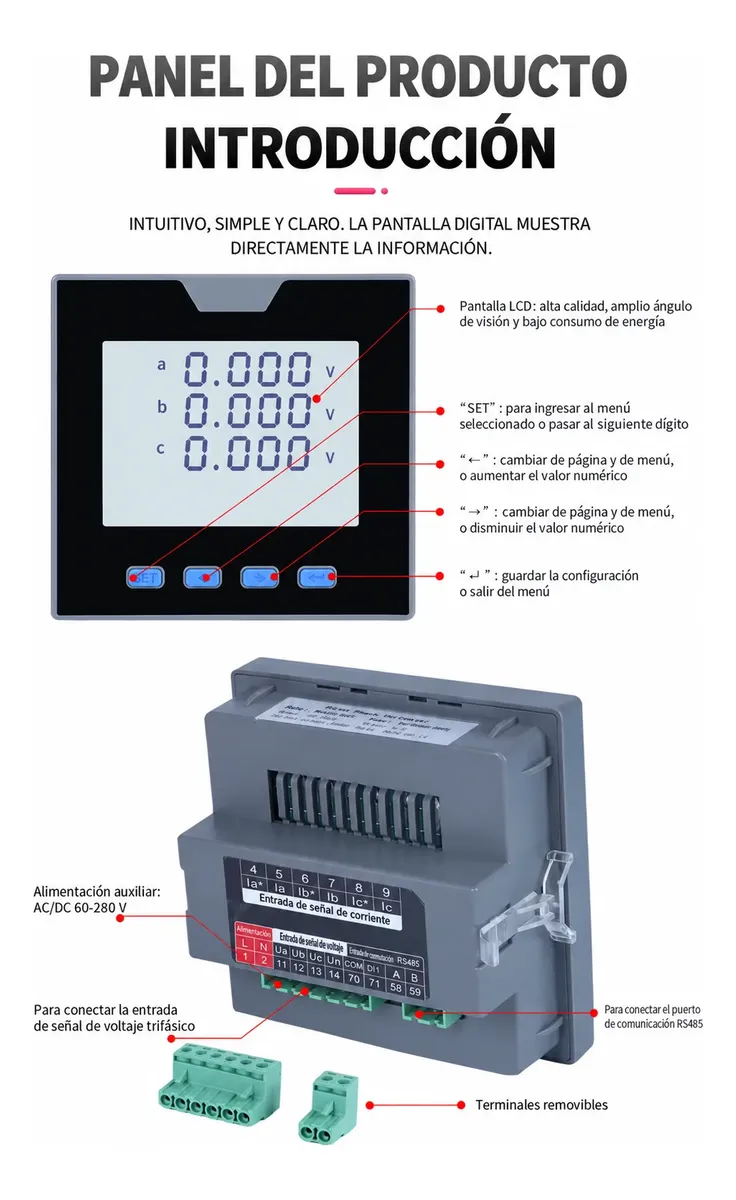

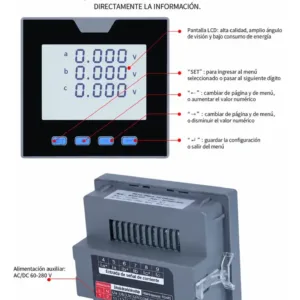

Pantalla LCD para visualización digital de las mediciones. Formato de panel de 96 x 96 mm. Medición de voltaje trifásico. Precisión Clase 0.5. Compatible con sistemas trifásicos de tres y cuatro hilos. Alimentación auxiliar de amplio rango AC/DC 60-280 V. Rango de medición de tensión de 0 a 450 V. Temperatura de funcionamiento de -22 °C a 55 °C. Certificación CE. MODO DE USO 1. Instalar el instrumento en un panel compatible con su formato de 96 x 96 mm. 2. Realizar el cableado correspondiente de acuerdo con el sistema utilizado, ya sea trifásico de tres hilos o trifásico de cuatro hilos. 3. Conectar la alimentación auxiliar dentro del rango especificado de AC/DC 60 a 280 V. 4. Realizar las conexiones de medición correspondientes al sistema trifásico. 5. Una vez energizado, consultar los valores de tensión directamente en la pantalla LCD. 6. Operar el equipo dentro del rango de medición especificado de 0 a 450 V y dentro de las condiciones de temperatura indicadas.

DATOS DE EMPAQUE Unidad de venta: 1 unidad Tamaño del paquete: 12 x 10 x 12 cm Peso bruto del paquete: 0,5 kg
