Descripción

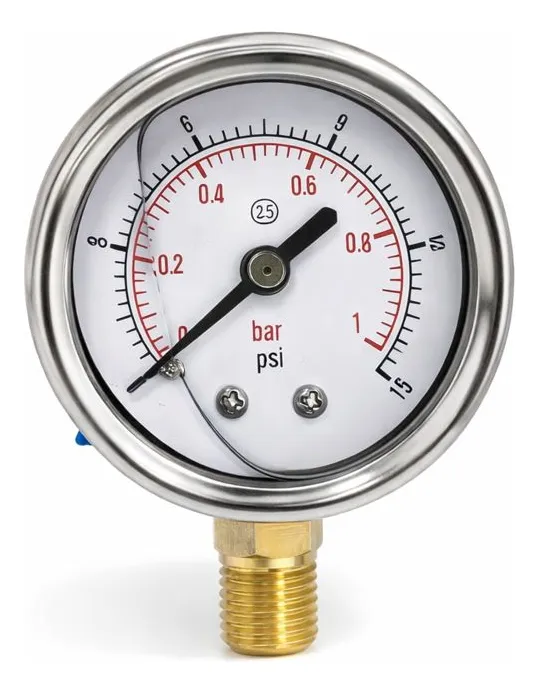

El Manómetro Analógico con Glicerina 0–1 bar NPT 1/4 YN50 es un instrumento de medición de presión diseñado para aplicaciones industriales, hidráulicas y neumáticas. Su construcción con amortiguación de glicerina brinda una lectura estable y protege el movimiento interno contra vibraciones y pulsaciones. Es ideal para monitorear presión en sistemas de gas, agua, aceite y otros fluidos en equipos de proceso, compresores, bombas y maquinaria general.
Ficha técnica Tipo de instrumento: Manómetro analógico con amortiguación de glicerina Modelo: YN50 Rango de medición: 0 a 1 bar Unidad de medida: bar Conexión: NPT 1/4 hembra Material de la caja: Acero/latón con acabado metálico Elemento detector: Tubo Bourdon Amortiguación: Glicerina en cámara interna Diámetro de carátula: 50 mm Precisión: Clase 1.0 (aprox. ±1 % del fondo de escala) Escala graduada: Graduación clara con divisiones de bar Temperatura operativa: Temperatura de trabajo ambiente típica para manómetros industriales Material de la conexión: Latón o acero según configuración Especificaciones Manómetro analógico de presión absoluta relativa (manométrica) Rango de medición de 0 a 1 bar para presiones bajas a moderadas Amortiguación con glicerina que reduce oscilaciones del puntero Conexión de proceso estándar NPT 1/4 para roscas concordantes Carátula con escala legible para identificación rápida de presión Construcción robusta adecuada para uso industrial y mantenimiento preventivo Indicador con puntero y graduaciones claramente marcadas Compatible con fluidos no agresivos para elastómeros del manómetro Diseñado para montajes verticales en panel o equipos Componentes internos protegidos contra vibración y pulsación por la glicerina.
Modo de uso Verificar que el sistema en el que se instalará el manómetro esté libre de presión antes de conectarlo. Seleccionar el punto de medición adecuado con rosca NPT 1/4 compatible con el equipo o tubería. Aplicar sellador o cinta de PTFE en la rosca para asegurar una unión hermética. Enroscar firmemente el manómetro en la conexión, sin forzar ni inclinar, hasta que quede bien ajustado. Una vez instalado, iniciar el sistema gradualmente hasta alcanzar presión dentro del rango de 0 a 1 bar. Observar la lectura del puntero en la escala para determinar la presión actual del sistema. Si la aguja vibra o se mueve de forma inestable, la cámara con glicerina ayudará a amortiguar pulsaciones; aun así, evitar golpes mecánicos. Para mediciones continuas, verificar periódicamente el estado del manómetro y reemplazarlo si se detectan daños o pérdida de fluido. Antes de desmontar, liberar la presión del sistema completamente para evitar accidentes.
