Descripción

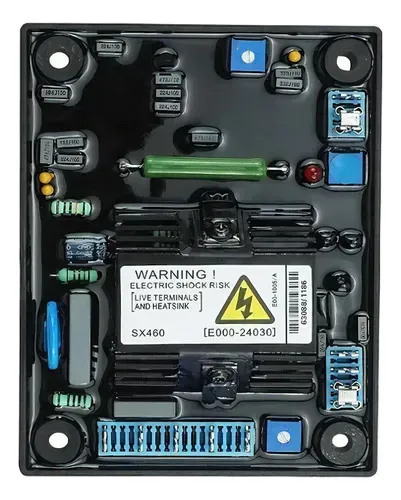

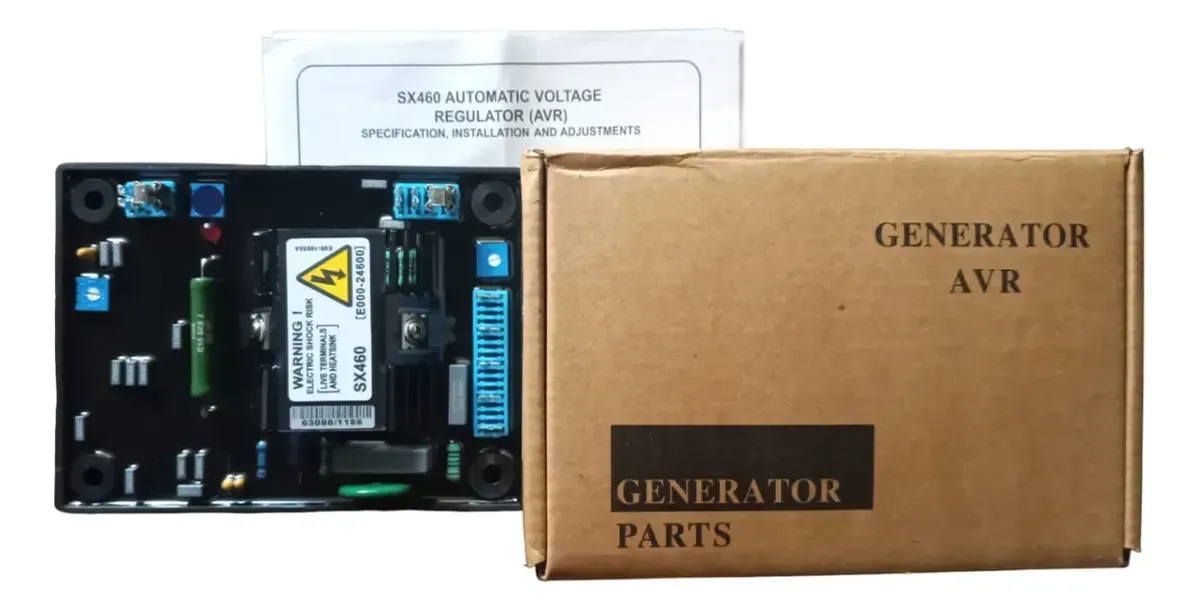

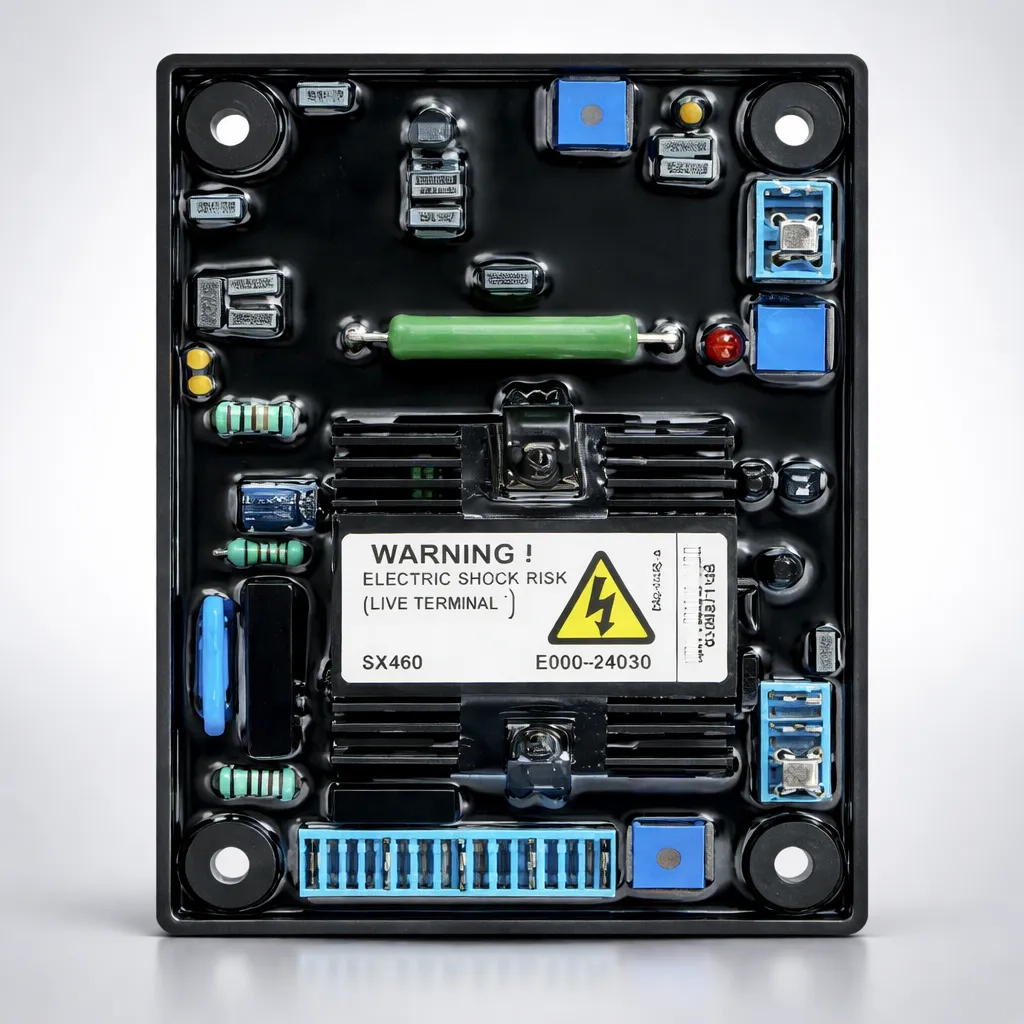

El SX460 es un regulador automático de voltaje (AVR) diseñado para controlar la excitación de generadores eléctricos sin escobillas, garantizando una salida de voltaje estable incluso frente a variaciones de carga. Este regulador utiliza un sistema electrónico de control basado en detección de voltaje y comparación con referencia interna para ajustar automáticamente la corriente de excitación del alternador. Incorpora protección por baja frecuencia (UFRO), circuitos de estabilidad y control de excitación, lo que lo convierte en una solución confiable para grupos electrógenos industriales y comerciales.
Ficha técnica Modelo SX460 Tipo Regulador automático de voltaje para generadores (AVR) Aplicación Control de excitación en alternadores sin escobillas Voltaje de entrada 190 – 264 VAC Frecuencia nominal 50 / 60 Hz Voltaje de salida máximo 90 VDC a 207 VAC de entrada Corriente de salida continua 4 A DC Corriente de salida intermitente 6 A DC durante 10 segundos Regulación de voltaje ±1 % Deriva térmica 0.05 % por °C Respuesta del sistema Menor a 20 ms Ajuste externo de voltaje ±5 % mediante potenciómetro de 1 kilo omnhio 0.5 W Protección por baja frecuencia UFRO Punto típico UFRO 47 Hz (sistema 50 Hz) 57 Hz (sistema 60 Hz) Temperatura de operación -40 °C a +70 °C Temperatura de almacenamiento -55 °C a +80 °C Humedad relativa 0 – 70 % Especificaciones Regulador electrónico para alternadores sin escobillas. Control automático de la excitación del generador. Sistema de detección de voltaje integrado. Comparación electrónica con referencia interna para control de regulación. Circuito amplificador de control. Circuito de sincronización. Filtro pasa bajos para estabilidad de señal. Generador de rampa para control de disparo. Driver de excitación. Dispositivos de potencia para control del campo excitador. Protección automática por baja frecuencia (UFRO). Indicador LED de activación de protección por baja frecuencia. Ajustes manuales de voltaje, estabilidad y protección de frecuencia.
Modo de uso Instalar el regulador dentro del sistema del generador según el esquema de conexión correspondiente. Conectar los terminales de detección de voltaje a la salida del generador. Conectar la salida del regulador al campo del excitador del alternador. Antes de arrancar el generador colocar el control VOLTS en posición mínima. Arrancar el generador y llevarlo a velocidad nominal. Ajustar lentamente el control VOLTS hasta obtener el voltaje de salida deseado. Regular el control STABILITY hasta lograr una respuesta estable sin oscilaciones. Si es necesario ajustar el control UFRO para establecer el punto de protección por baja frecuencia. Realizar todos los ajustes lentamente y preferentemente sin cargas elevadas conectadas.
