Descripción

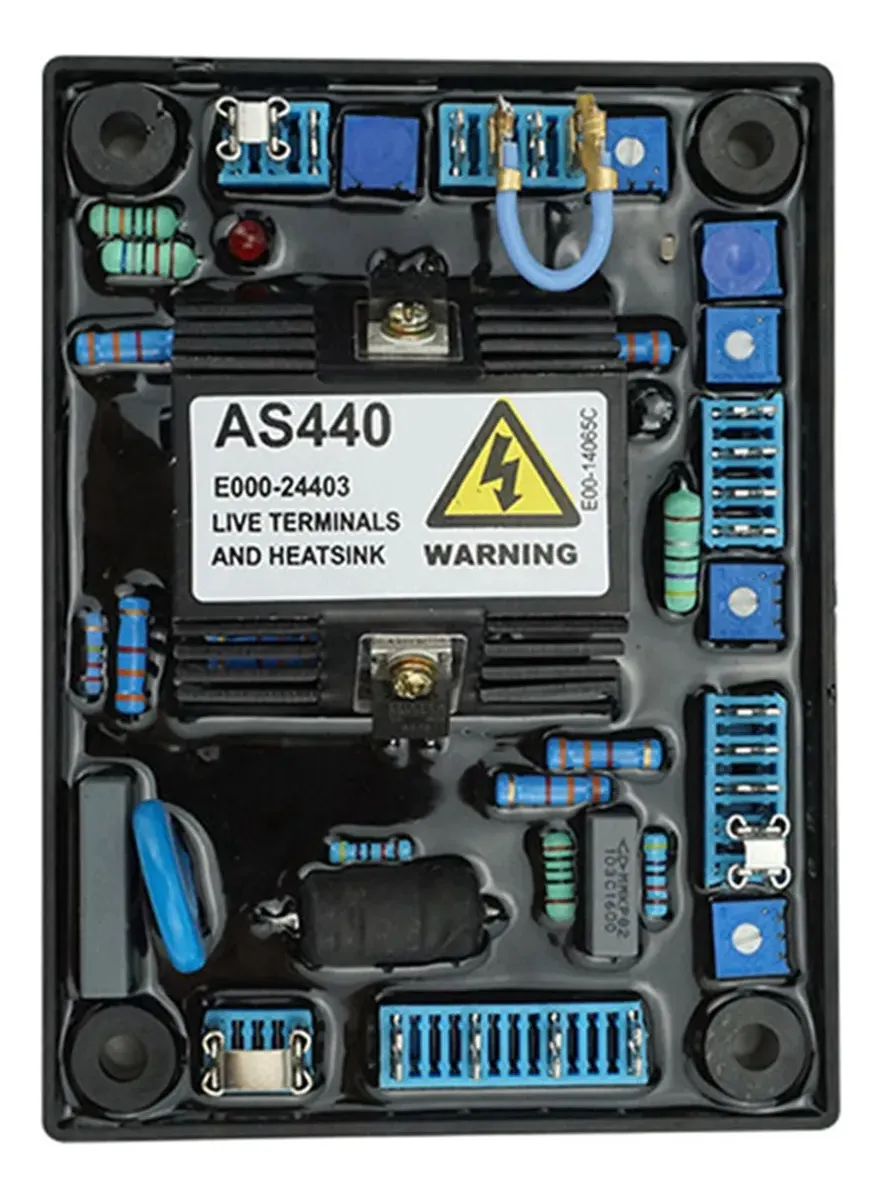

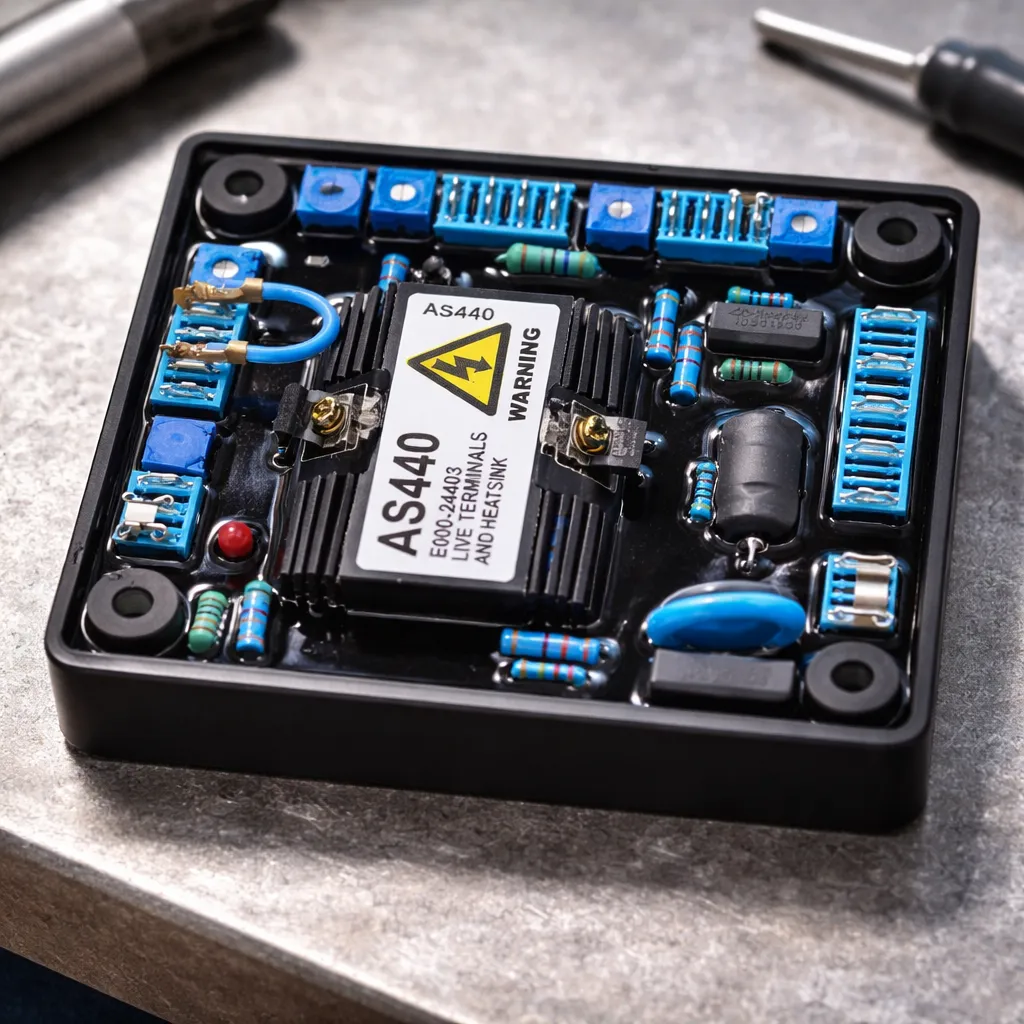

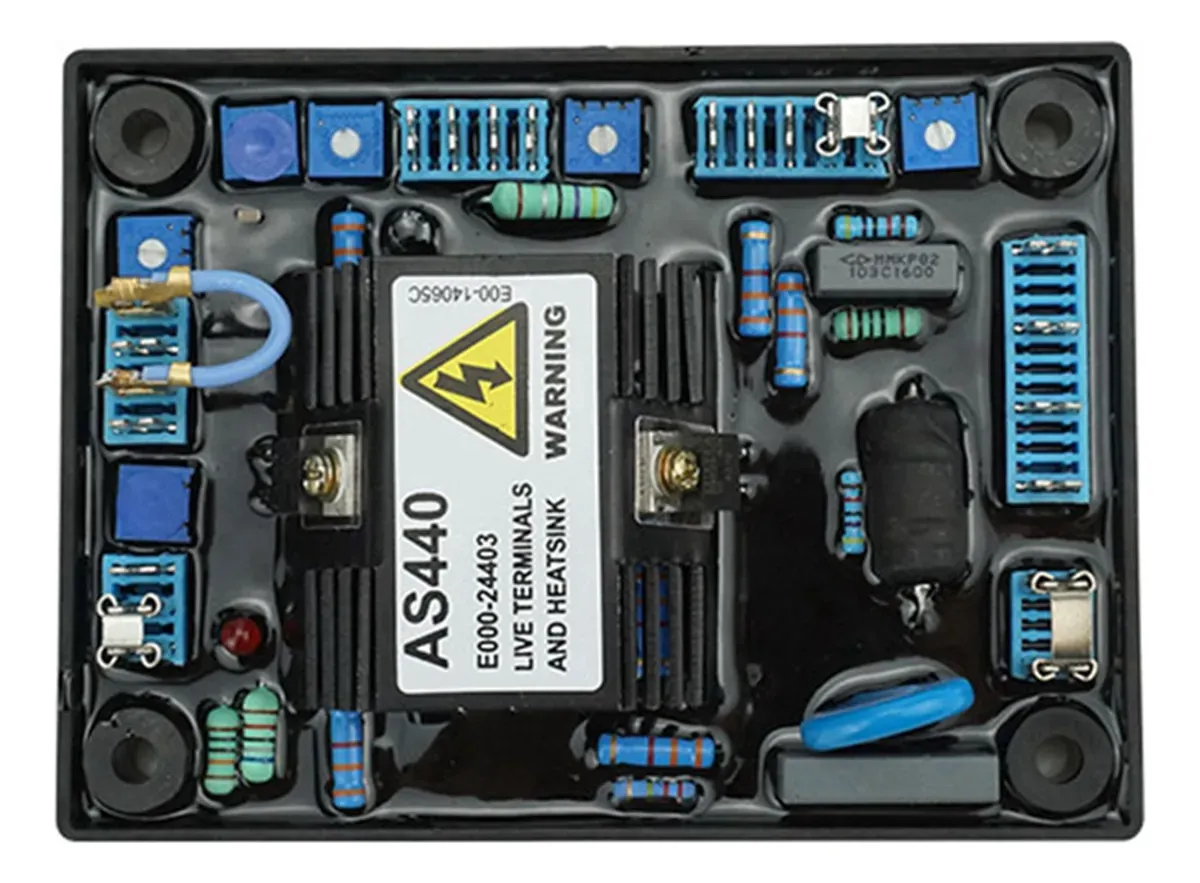

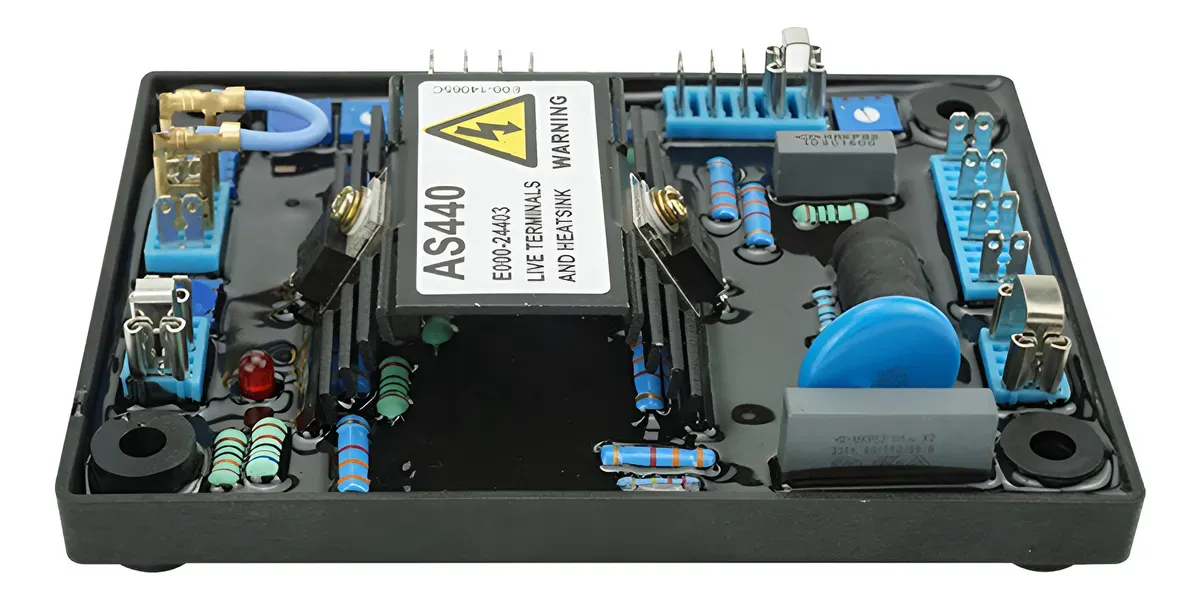

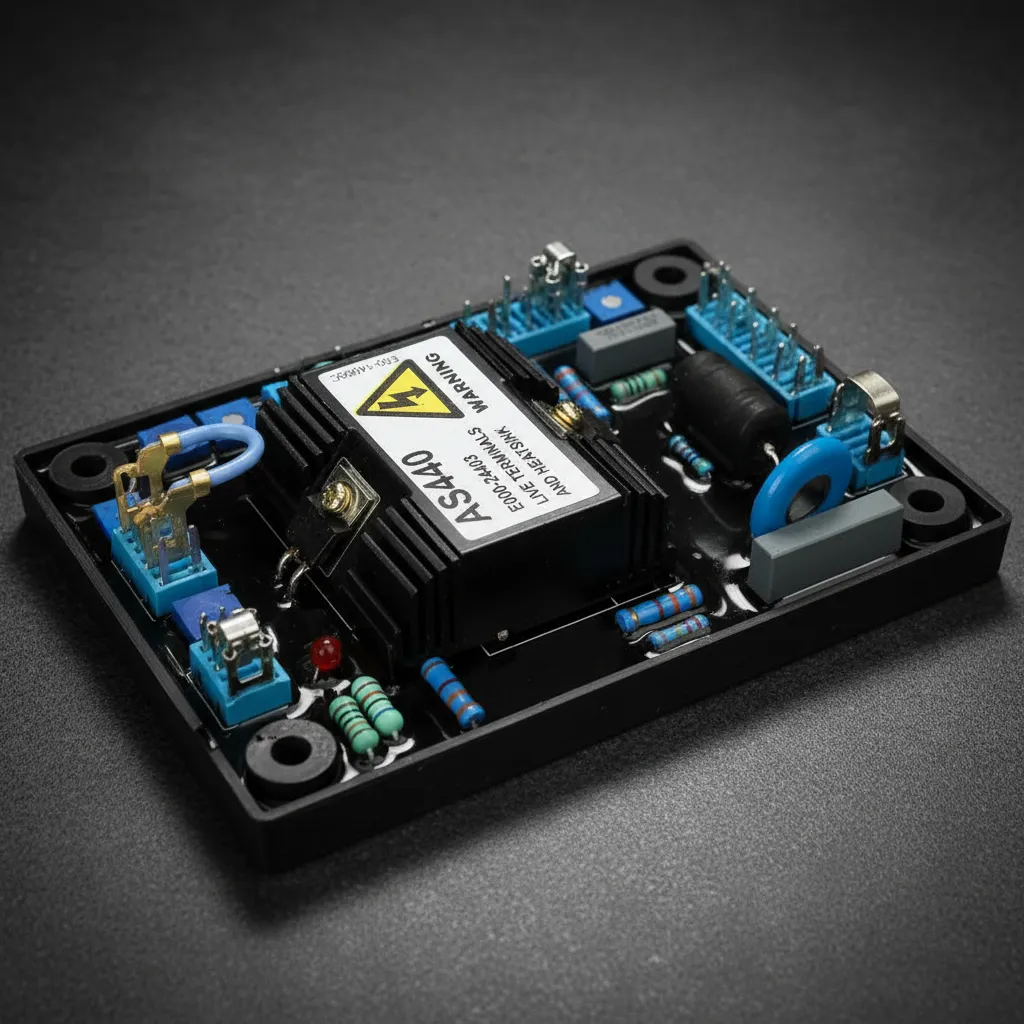

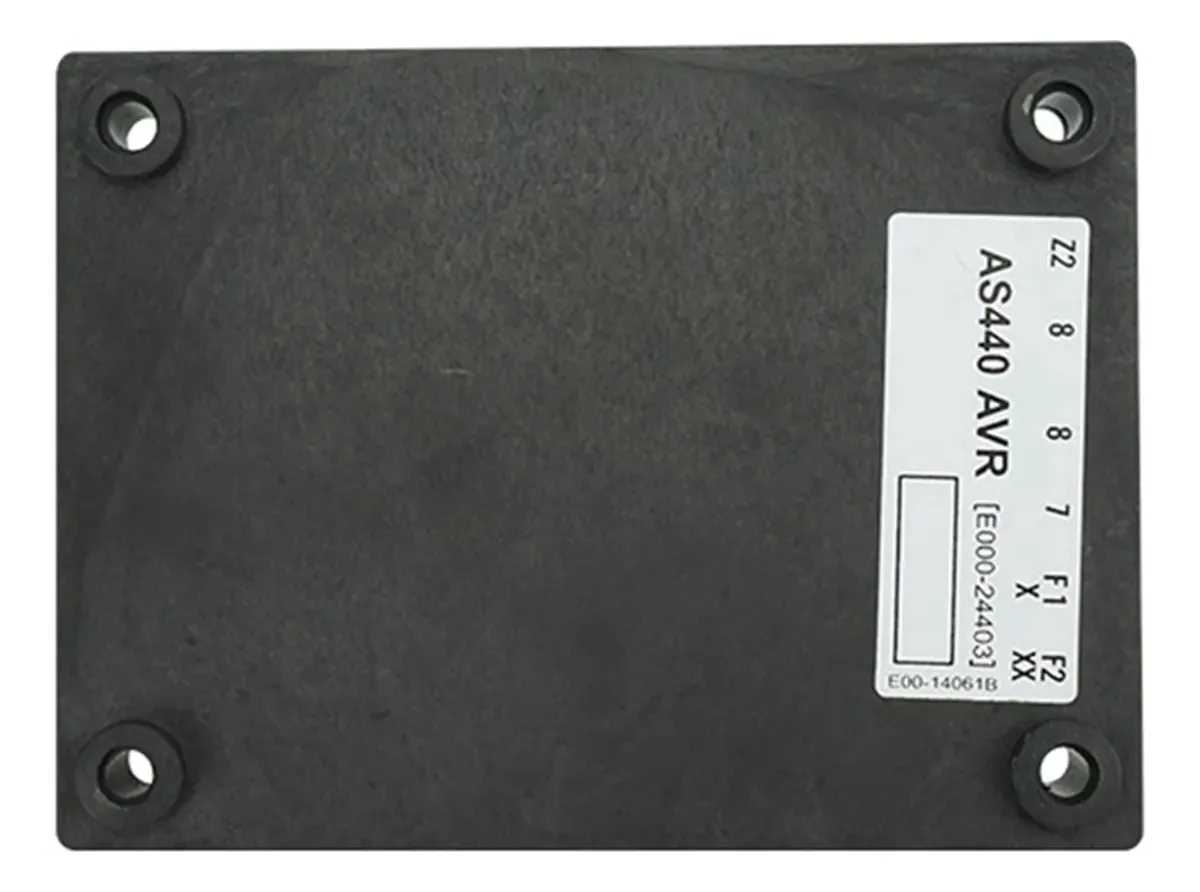

El regulador automático de voltaje AVR AS440 es un módulo electrónico diseñado para controlar y estabilizar la tensión de salida en generadores eléctricos sin escobillas. Su función principal es mantener constante el voltaje del generador ante variaciones de carga o velocidad del motor, regulando automáticamente la corriente de excitación del campo. Este regulador se utiliza en grupos electrógenos para garantizar una salida de energía estable y confiable, incorporando además protección por baja frecuencia (UFRO), control de estabilidad y capacidad de ajuste fino del voltaje de salida.
Ficha técnica Modelo: AS440 Tipo de equipo: Regulador automático de voltaje (AVR) para generadores Tipo de control: Control por fase Tipo de generador compatible: Generadores sin escobillas Entrada de sensado de voltaje Voltaje: 190 – 264 VAC Tipo de señal: Monofásica Frecuencia: 50 Hz o 60 Hz Alimentación del AVR Voltaje de entrada: 100 – 264 VAC Frecuencia: 50 / 60 Hz Salida de excitación Voltaje máximo de salida: 90 VDC Corriente continua nominal: 4 A Corriente máxima: 7 A durante 10 segundos Resistencia mínima del campo: 15 ohms Regulación de voltaje Precisión típica: ±1 % Respuesta del sistema Tiempo de respuesta aproximado: 20 milisegundos Protección de baja frecuencia (UFRO) Activación aproximada: 95 % de la frecuencia nominal Temperatura de operación -40 °C a +70 °C Temperatura de almacenamiento -55 °C a +80 °C Vibración 20 a 100 Hz 50 mm/s Especificaciones El regulador AS440 utiliza un sistema electrónico de comparación de voltaje que mide la tensión generada y la compara con un valor de referencia interno. A partir de esta comparación, el circuito amplificador genera una señal de control que ajusta la corriente de excitación del generador, manteniendo el voltaje de salida estable. El equipo incorpora un sistema de protección denominado Under Frequency Roll Off (UFRO) que reduce automáticamente el voltaje cuando la frecuencia del generador disminuye por debajo del valor nominal. Este sistema evita la sobreexcitación del generador y protege el equipo ante condiciones de baja velocidad del motor. El regulador dispone de varios ajustes que permiten optimizar su funcionamiento según las condiciones del generador: Control VOLTS Permite ajustar el voltaje de salida del generador. Control STABILITY Permite ajustar la estabilidad del sistema y evitar oscilaciones en la regulación de voltaje. Control UFRO Permite ajustar el punto de activación de la protección por baja frecuencia. Control TRIM Permite realizar ajustes externos del voltaje mediante una señal de control. Control DROOP Permite compartir carga reactiva cuando varios generadores trabajan en paralelo. El regulador incluye además circuitos de detección de pérdida de señal de sensado, circuitos de supresión y control de excitación del campo del generador.
Modo de uso Instalar el regulador AVR AS440 en el generador siguiendo el diagrama de conexión correspondiente del equipo. Conectar las terminales de sensado de voltaje al circuito del generador dentro del rango especificado. Conectar la salida del regulador al circuito de excitación del campo del generador. Arrancar el generador y permitir que alcance su velocidad nominal de operación. Ajustar el control VOLTS para establecer el voltaje de salida deseado del generador. Ajustar el control STABILITY para lograr una respuesta estable sin oscilaciones de voltaje. Verificar el funcionamiento de la protección UFRO reduciendo ligeramente la velocidad del generador y ajustando el control UFRO si es necesario. Si se requiere control externo de voltaje o operación en paralelo, realizar los ajustes correspondientes mediante los controles TRIM y DROOP según la configuración del sistema. Verificar el funcionamiento general del generador y confirmar que el voltaje se mantenga estable bajo diferentes condiciones de carga.
