Descripción

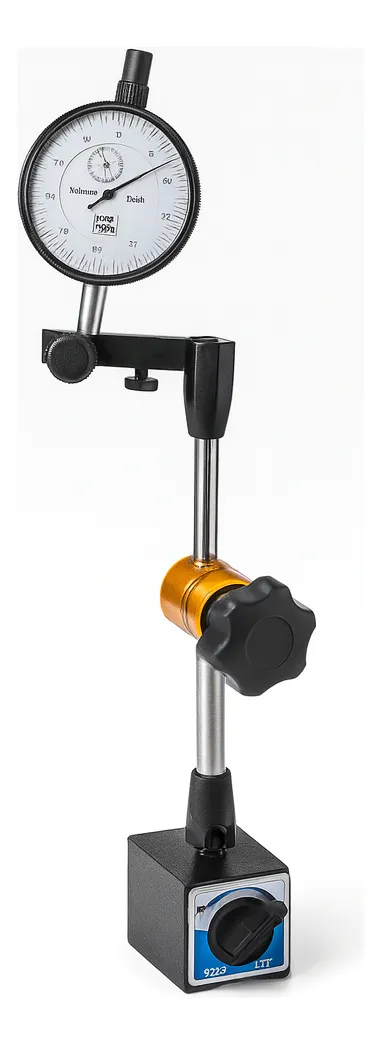

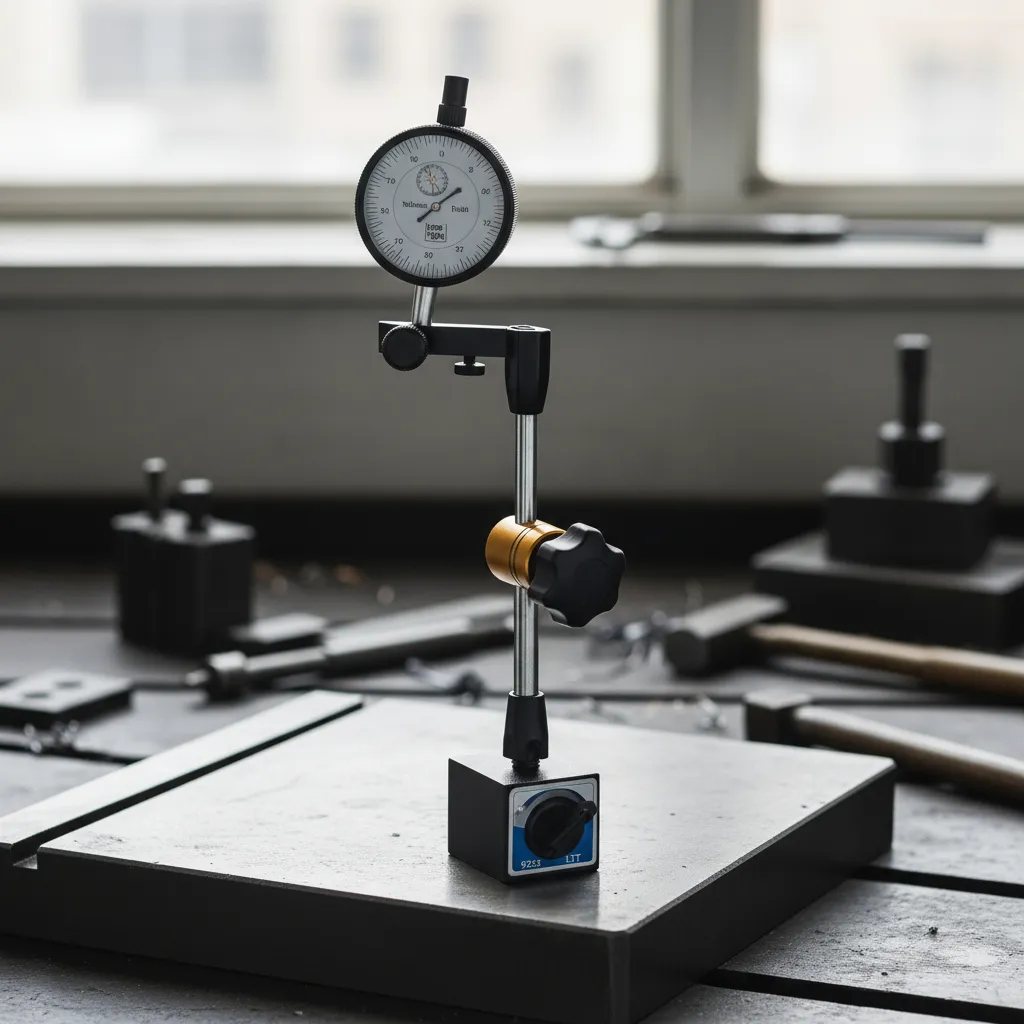

Este conjunto profesional incluye un reloj comparador de alta precisión junto a una base magnética de gran fuerza de sujeción.
Es ideal para mediciones dimensionales, control de calidad, alineación de piezas, verificación de holguras y trabajos de taller mecánico o industrial.Su diseño permite fijar el reloj con total estabilidad y obtener lecturas confiables en todo tipo de superficies metálicas.
Ficha técnica
Reloj comparador
Rango de medición: 0 a 10 mm
Resolución: 0,01 mm
Tipo de lectura: analógica
Material del cuerpo: acero y aleación resistente
Sistema de retorno del vástago: resorte interno de precisión
Diámetro del dial: aproximadamente 55 a 60 mm
Peso aproximado: 190 g
Base magnética
Fuerza magnética: aproximadamente 60 kg
Materiales: aleación metálica, acero y base magnetizada
Sistema de encendido y apagado del imán para fácil posicionamiento
Ranura en V que permite fijación en superficies planas o cilíndricas
Altura total del conjunto: alrededor de 360 mm

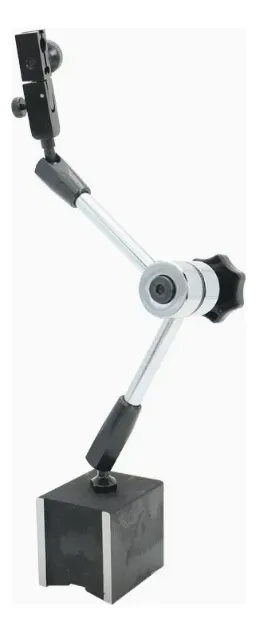

Brazo articulado con múltiples puntos de ajuste
Especificaciones
Conjunto diseñado para medición dimensional, verificación de paralelismo, concentricidad y desvíos mínimos.
Compatibilidad con la mayoría de relojes comparadores estándar.
Base magnética estable que garantiza sujeción firme durante la medición.

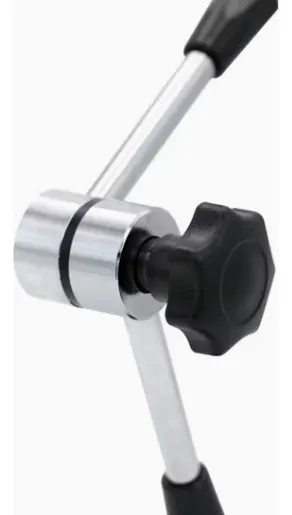

Brazo articulado con regulación fina para ajustar el ángulo y la posición del reloj.
Adecuado para tornos, fresadoras, bancos de prueba, inspección industrial y mantenimiento técnico.
Modo de uso
Ubicar la base magnética sobre una superficie metálica limpia.
Activar el imán con el interruptor para fijar la base.
Ajustar el brazo articulado hasta lograr la posición deseada.

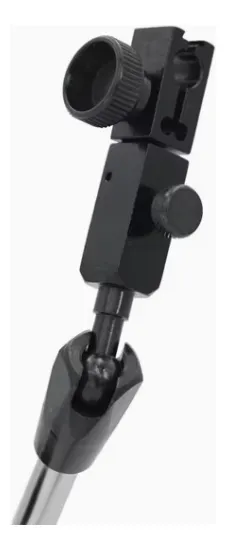

Colocar y asegurar el reloj comparador en el extremo del brazo.
Posicionar el vástago del reloj sobre la superficie o pieza a medir.
Ajustar el dial a cero si es necesario.
Realizar la medición observando los desplazamientos del indicador.
Al finalizar, desactivar el imán y retirar el conjunto con seguridad.
