Descripción

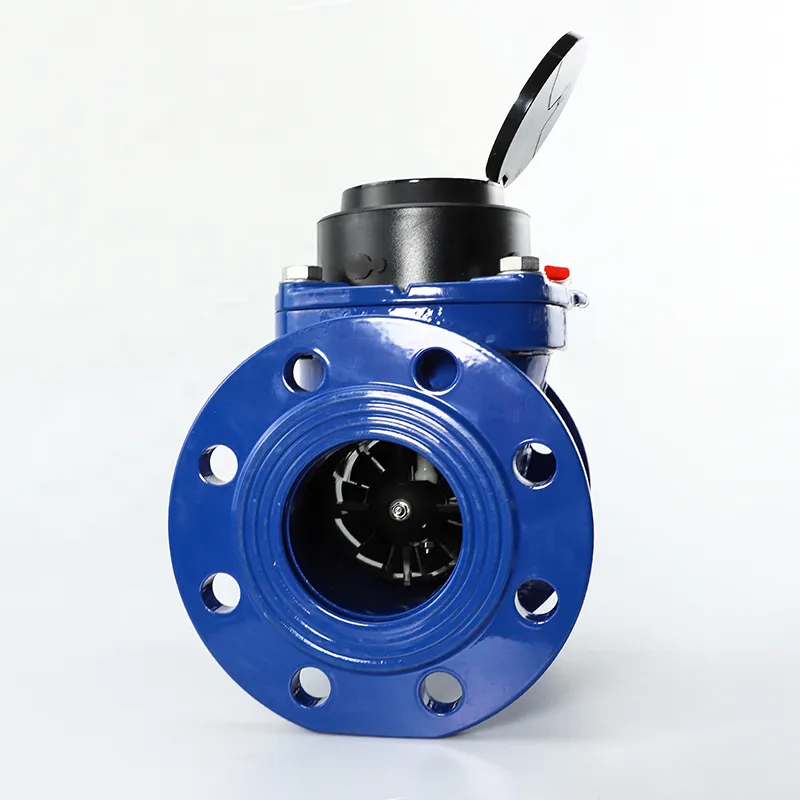

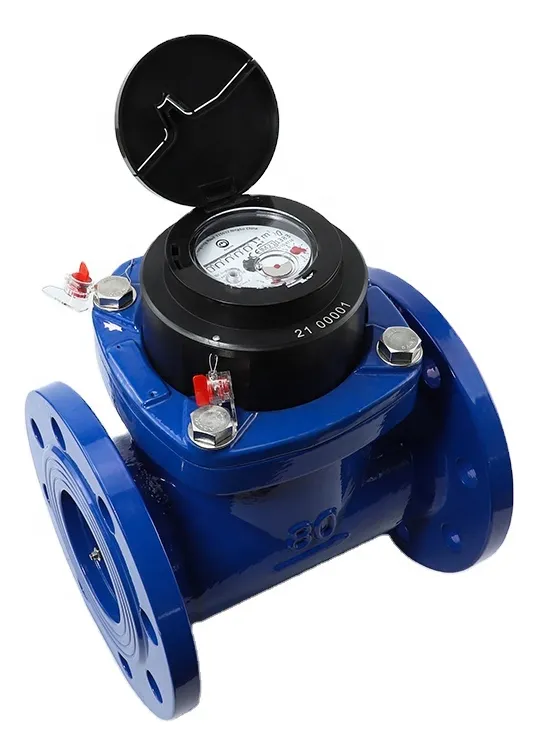

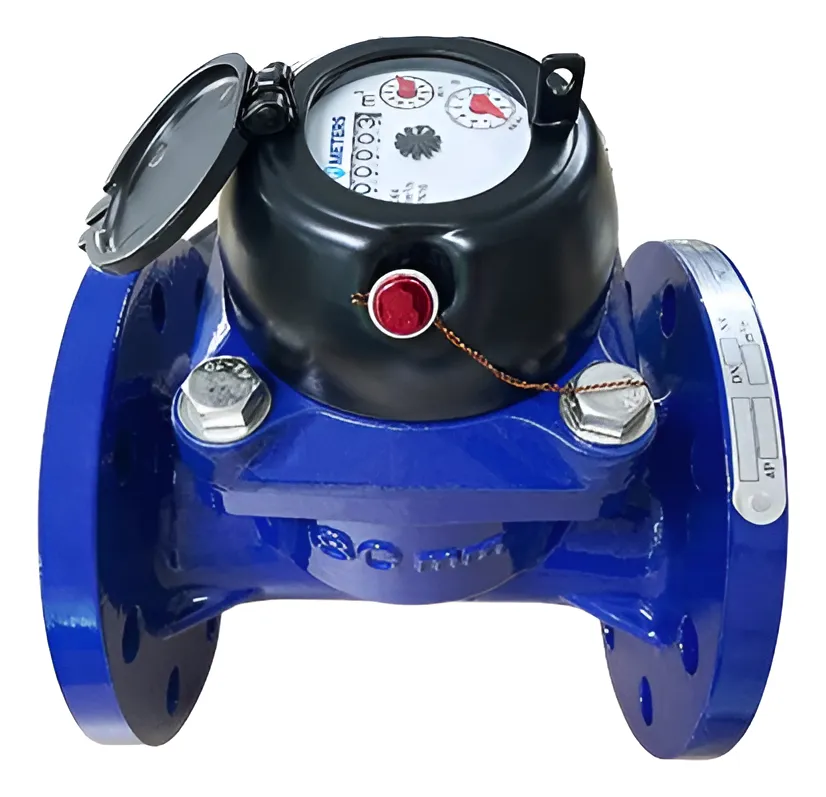

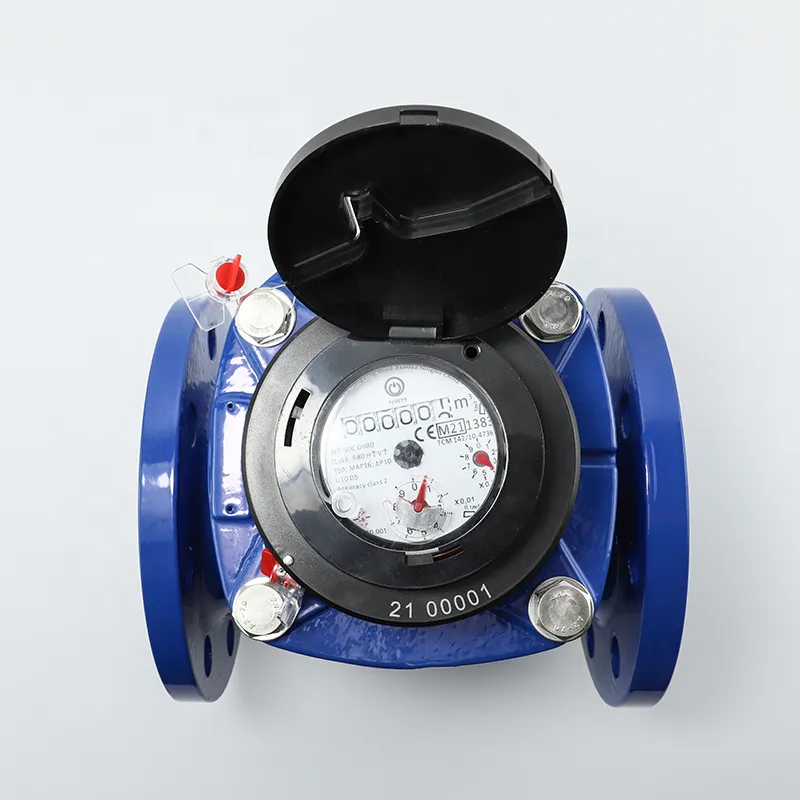

El WP-SDC DN100 es un caudalímetro de agua tipo Woltman, diseñado para la medición precisa de grandes caudales en redes de distribución, instalaciones industriales, plantas de proceso y sistemas de riego. Su clase metrológica R80 garantiza una medición confiable y estable bajo condiciones de trabajo continuo. La conexión roscada de 4 pulgadas facilita su instalación en tuberías DN100, siendo una solución robusta y duradera para aplicaciones de alto caudal.
Ficha técnica Modelo: WP-SDC Tipo de medidor: Woltman (hélice axial) Diámetro nominal: DN100 Conexión: Rosca Tamaño de conexión: 4 pulgadas Clase metrológica: R80 Fluido medido: Agua limpia Rango de medición: Caudales medios y elevados, típico para DN100 clase R80 Precisión: Conforme a clase R80 Posición de instalación: Horizontal Material del cuerpo: Fundición metálica de alta resistencia Lectura: Registro mecánico de volumen totalizado Aplicaciones: Redes de agua, industria, riego, uso comercial Especificaciones Medición volumétrica directa mediante hélice axial tipo Woltman Diseño optimizado para grandes caudales con baja pérdida de carga Registro de fácil lectura y alta estabilidad Construcción robusta para uso continuo Apto para instalaciones de agua fría Cumple con estándares habituales para medidores DN100 clase R80

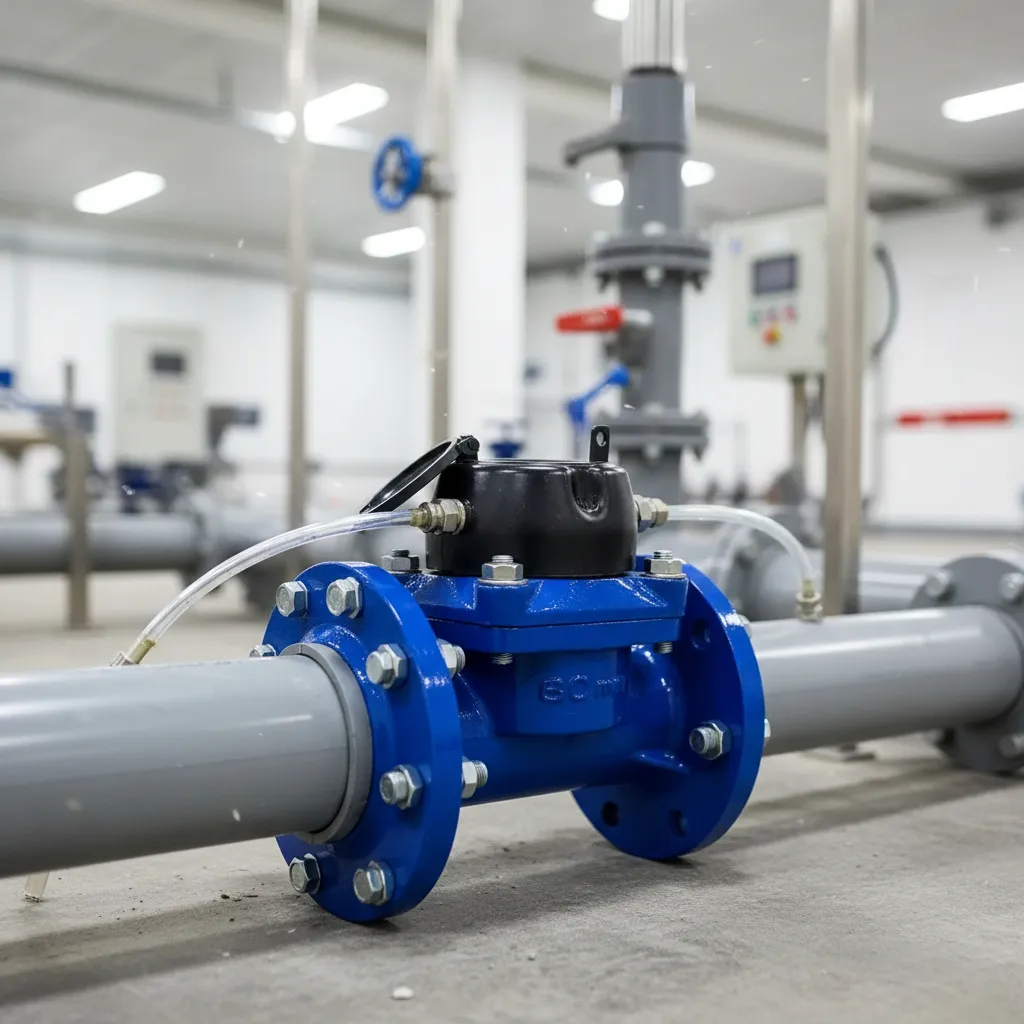

Modo de uso Instalar el caudalímetro en posición horizontal respetando el sentido de flujo indicado en el cuerpo del equipo. Se recomienda disponer de tramos rectos de tubería antes y después del medidor para asegurar la precisión de la medición. Antes de la instalación, limpiar la línea para evitar la entrada de partículas sólidas que puedan afectar el mecanismo interno. Una vez instalado, el equipo mide automáticamente el volumen total de agua que circula, el cual se visualiza en el registro mecánico. Realizar controles periódicos para mantener la confiabilidad de la medición.
